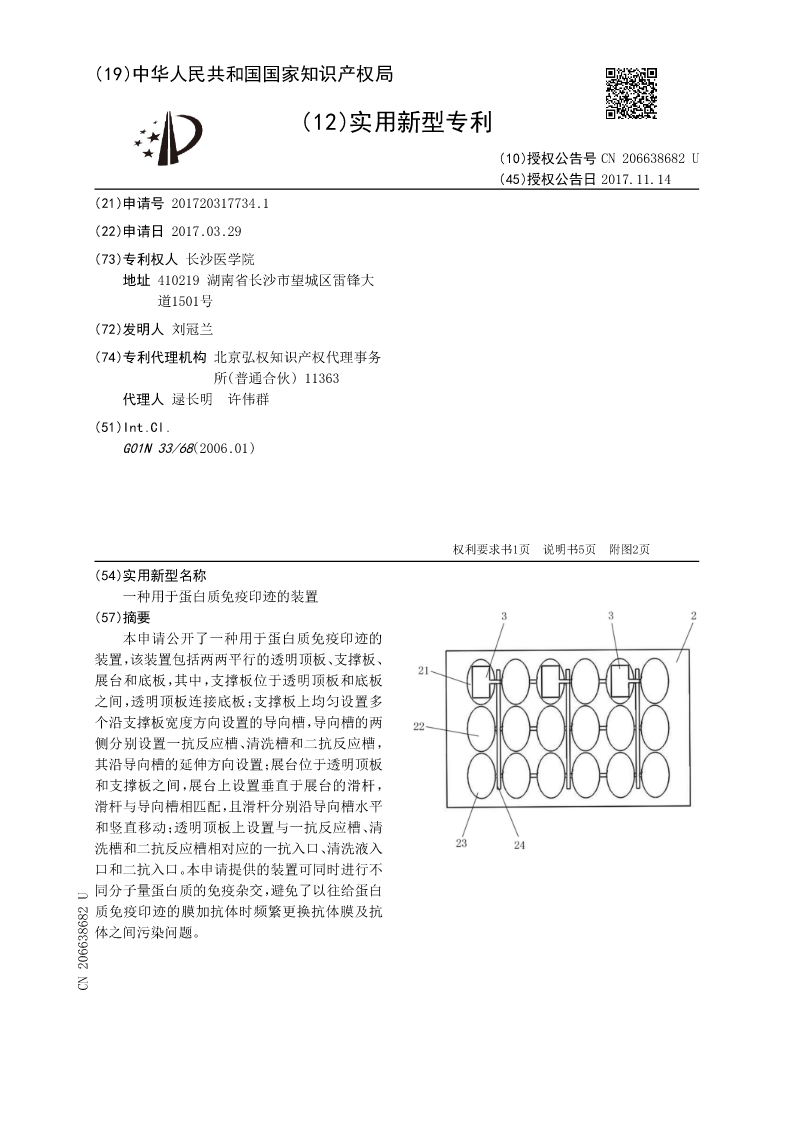

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN206638682U
(45)授权公告日2017.11.14
(21)申请号201720317734.1
(22)申请日2017.03.29
(73)专利权人长沙医学院
地址410219湖南省长沙市望城区雷锋大
道1501号
(72)发明人刘冠兰
(74)专利代理机构北京弘权知识产权代理事务
所(普通合伙)11363
代理人逯长明许伟群
(51)Int.Cl.
G01N33/68(2006.01)

权利要求书1页说明书5页附图2页
(54)实用新型名称
一种用于蛋白质免疫印迹的装置
(57)摘要
本申请公开了一种用于蛋白质免疫印迹的
装置，该装置包括两两平行的透明顶板、支撑板、
展台和底板，其中，支撑板位于透明顶板和底板
之间，透明顶板连接底板；支撑板上均匀设置多
个沿支撑板宽度方向设置的导向槽，导向槽的两
侧分别设置一抗反应槽、清洗槽和二抗反应槽，
其沿导向槽的延伸方向设置；展台位于透明顶板
和支撑板之间，展台上设置垂直于展台的滑杆，
滑杆与导向槽相匹配，且滑杆分别沿导向槽水平
和竖直移动；透明顶板上设置与一抗反应槽、清
洗槽和二抗反应槽相对应的一抗入口、清洗液入
口和二抗入口。本申请提供的装置可同时进行不
同分子量蛋白质的免疫杂交，避免了以往给蛋白
质免疫印迹的膜加抗体时频繁更换抗体膜及抗
体之间污染问题。
CN206638682U

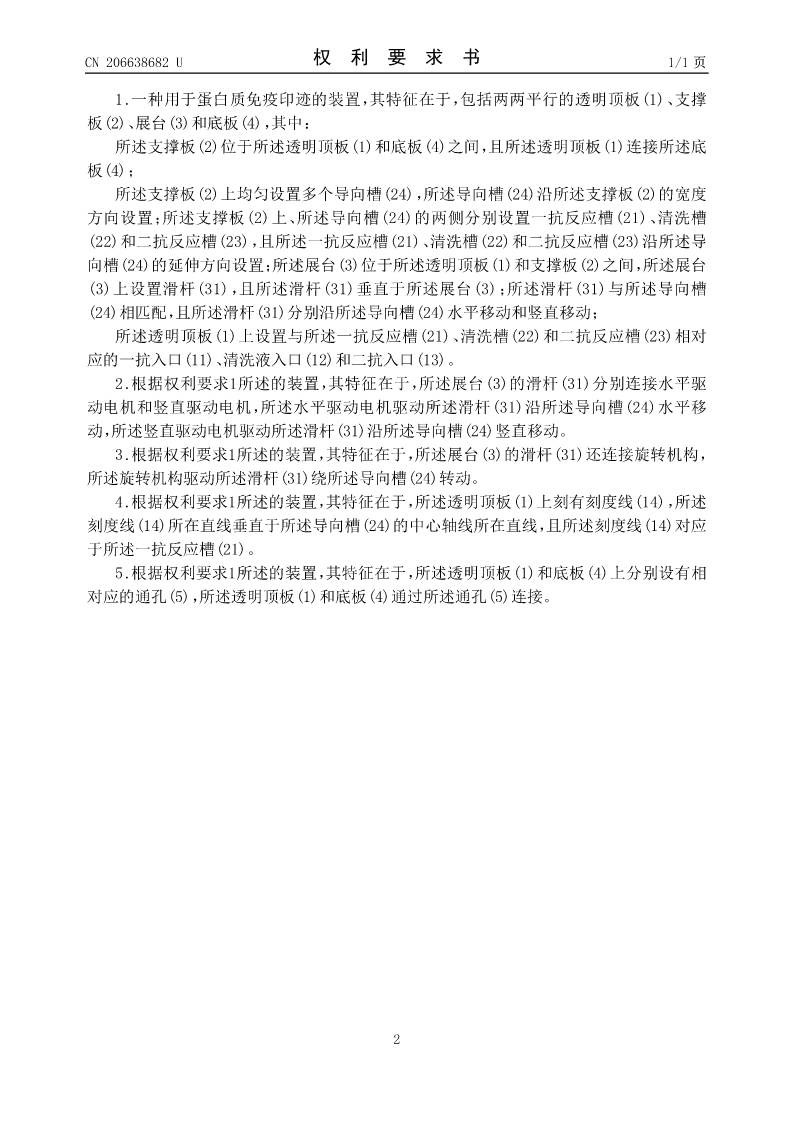

CN206638682U权利要求书1/1页

1.一种用于蛋白质免疫印迹的装置，其特征在于，包括两两平行的透明顶板(1)、支撑
板(2)、展台(3)和底板(4)，其中：
所述支撑板(2)位于所述透明顶板(1)和底板(4)之间，且所述透明顶板(1)连接所述底
板(4)；
所述支撑板(2)上均匀设置多个导向槽(24)，所述导向槽(24)沿所述支撑板(2)的宽度
方向设置；所述支撑板(2)上、所述导向槽(24)的两侧分别设置一抗反应槽(21)、清洗槽
(22)和二抗反应槽(23)，且所述一抗反应槽(21)、清洗槽(22)和二抗反应槽(23)沿所述导
向槽(24)的延伸方向设置；所述展台(3)位于所述透明顶板(1)和支撑板(2)之间，所述展台
(3)上设置滑杆(31)，且所述滑杆(31)垂直于所述展台(3)；所述滑杆(31)与所述导向槽
(24)相匹配，且所述滑杆(31)分别沿所述导向槽(24)水平移动和竖直移动；
所述透明顶板(1)上设置与所述一抗反应槽(21)、清洗槽(22)和二抗反应槽(23)相对
应的一抗入口(11)、清洗液入口(12)和二抗入口(13)。
2.根据权利要求1所述的装置，其特征在于，所述展台(3)的滑杆(31)分别连接水平驱
动电机和竖直驱动电机，所述水平驱动电机驱动所述滑杆(31)沿所述导向槽(24)水平移
动，所述竖直驱动电机驱动所述滑杆(31)沿所述导向槽(24)竖直移动。
3.根据权利要求1所述的装置，其特征在于，所述展台(3)的滑杆(31)还连接旋转机构，
所述旋转机构驱动所述滑杆(31)绕所述导向槽(24)转动。
4.根据权利要求1所述的装置，其特征在于，所述透明顶板(1)上刻有刻度线(14)，所述
刻度线(14)所在直线垂直于所述导向槽(24)的中心轴线所在直线，且所述刻度线(14)对应
于所述一抗反应槽(21)。
5.根据权利要求1所述的装置，其特征在于，所述透明顶板(1)和底板(4)上分别设有相
对应的通孔(5)，所述透明顶板(1)和底板(4)通过所述通孔(5)连接。

2

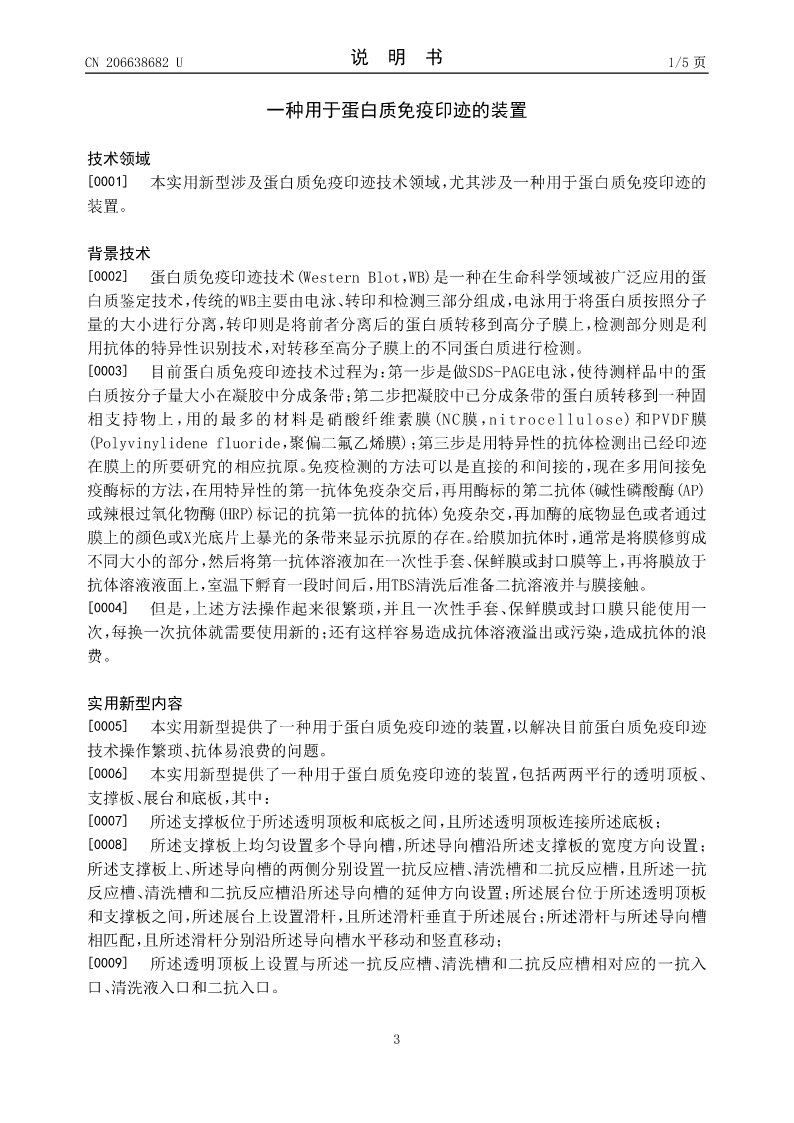

CN206638682U说明书1/5页

一种用于蛋白质免疫印迹的装置

技术领域
[0001]本实用新型涉及蛋白质免疫印迹技术领域，尤其涉及一种用于蛋白质免疫印迹的
装置。

背景技术
[0002]蛋白质免疫印迹技术(WesternBlot，WB)是一种在生命科学领域被广泛应用的蛋
白质鉴定技术，传统的WB主要由电泳、转印和检测三部分组成，电泳用于将蛋白质按照分子
量的大小进行分离，转印则是将前者分离后的蛋白质转移到高分子膜上，检测部分则是利
用抗体的特异性识别技术，对转移至高分子膜上的不同蛋白质进行检测。
[0003]目前蛋白质免疫印迹技术过程为：第一步是做SDS-PAGE电泳，使待测样品中的蛋
白质按分子量大小在凝胶中分成条带；第二步把凝胶中已分成条带的蛋白质转移到一种固
相支持物上，用的最多的材料是硝酸纤维素膜(NC膜，nitrocellulose)和PVDF膜
(Polyvinylidenefluoride，聚偏二氟乙烯膜)；第三步是用特异性的抗体检测出已经印迹
在膜上的所要研究的相应抗原。免疫检测的方法可以是直接的和间接的，现在多用间接免
疫酶标的方法，在用特异性的第一抗体免疫杂
