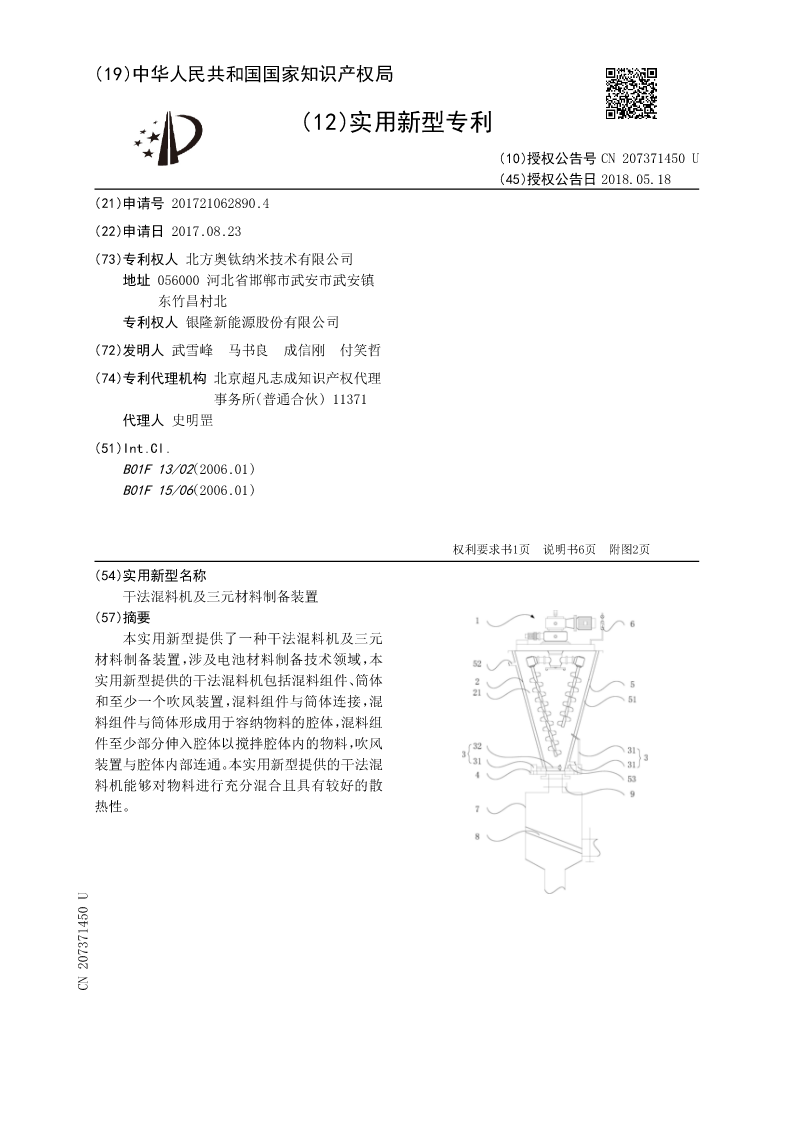

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN207371450U
(45)授权公告日2018.05.18
(21)申请号201721062890.4
(22)申请日2017.08.23
(73)专利权人北方奥钛纳米技术有限公司
地址056000河北省邯郸市武安市武安镇
东竹昌村北
专利权人银隆新能源股份有限公司
(72)发明人武雪峰马书良成信刚付笑哲
(74)专利代理机构北京超凡志成知识产权代理
事务所(普通合伙)11371
代理人史明罡
(51)Int.Cl.
B01F13/02(2006.01)
B01F15/06(2006.01)

权利要求书1页说明书6页附图2页
(54)实用新型名称
干法混料机及三元材料制备装置
(57)摘要
本实用新型提供了一种干法混料机及三元
材料制备装置，涉及电池材料制备技术领域，本
实用新型提供的干法混料机包括混料组件、筒体
和至少一个吹风装置，混料组件与筒体连接，混
料组件与筒体形成用于容纳物料的腔体，混料组
件至少部分伸入腔体以搅拌腔体内的物料，吹风
装置与腔体内部连通。本实用新型提供的干法混
料机能够对物料进行充分混合且具有较好的散
热性。
CN207371450U

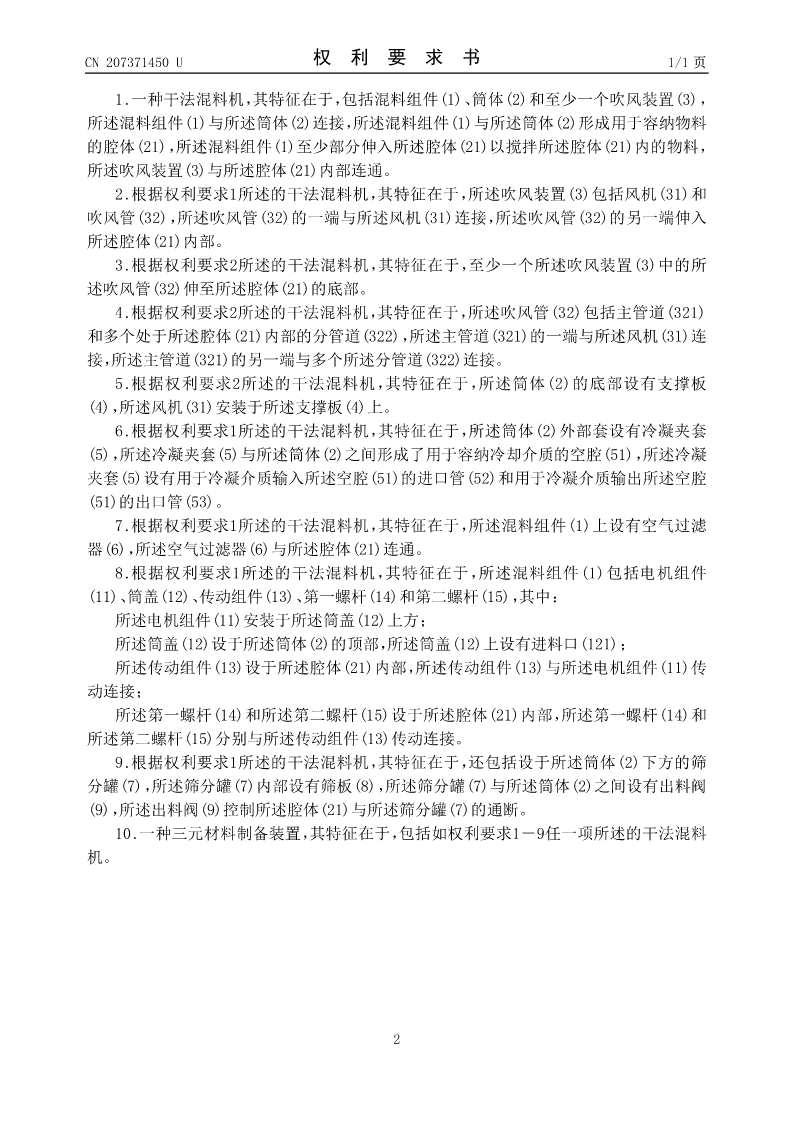

CN207371450U权利要求书1/1页

1.一种干法混料机，其特征在于，包括混料组件(1)、筒体(2)和至少一个吹风装置(3)，
所述混料组件(1)与所述筒体(2)连接，所述混料组件(1)与所述筒体(2)形成用于容纳物料
的腔体(21)，所述混料组件(1)至少部分伸入所述腔体(21)以搅拌所述腔体(21)内的物料，
所述吹风装置(3)与所述腔体(21)内部连通。
2.根据权利要求1所述的干法混料机，其特征在于，所述吹风装置(3)包括风机(31)和
吹风管(32)，所述吹风管(32)的一端与所述风机(31)连接，所述吹风管(32)的另一端伸入
所述腔体(21)内部。
3.根据权利要求2所述的干法混料机，其特征在于，至少一个所述吹风装置(3)中的所
述吹风管(32)伸至所述腔体(21)的底部。
4.根据权利要求2所述的干法混料机，其特征在于，所述吹风管(32)包括主管道(321)
和多个处于所述腔体(21)内部的分管道(322)，所述主管道(321)的一端与所述风机(31)连
接，所述主管道(321)的另一端与多个所述分管道(322)连接。
5.根据权利要求2所述的干法混料机，其特征在于，所述筒体(2)的底部设有支撑板
(4)，所述风机(31)安装于所述支撑板(4)上。
6.根据权利要求1所述的干法混料机，其特征在于，所述筒体(2)外部套设有冷凝夹套
(5)，所述冷凝夹套(5)与所述筒体(2)之间形成了用于容纳冷却介质的空腔(51)，所述冷凝
夹套(5)设有用于冷凝介质输入所述空腔(51)的进口管(52)和用于冷凝介质输出所述空腔
(51)的出口管(53)。
7.根据权利要求1所述的干法混料机，其特征在于，所述混料组件(1)上设有空气过滤
器(6)，所述空气过滤器(6)与所述腔体(21)连通。
8.根据权利要求1所述的干法混料机，其特征在于，所述混料组件(1)包括电机组件
(11)、筒盖(12)、传动组件(13)、第一螺杆(14)和第二螺杆(15)，其中：
所述电机组件(11)安装于所述筒盖(12)上方；
所述筒盖(12)设于所述筒体(2)的顶部，所述筒盖(12)上设有进料口(121)；
所述传动组件(13)设于所述腔体(21)内部，所述传动组件(13)与所述电机组件(11)传
动连接；
所述第一螺杆(14)和所述第二螺杆(15)设于所述腔体(21)内部，所述第一螺杆(14)和
所述第二螺杆(15)分别与所述传动组件(13)传动连接。
9.根据权利要求1所述的干法混料机，其特征在于，还包括设于所述筒体(2)下方的筛
分罐(7)，所述筛分罐(7)内部设有筛板(8)，所述筛分罐(7)与所述筒体(2)之间设有出料阀
(9)，所述出料阀(9)控制所述腔体(21)与所述筛分罐(7)的通断。
10.一种三元材料制备装置，其特征在于，包括如权利要求1－9任一项所述的干法混料
机。

2

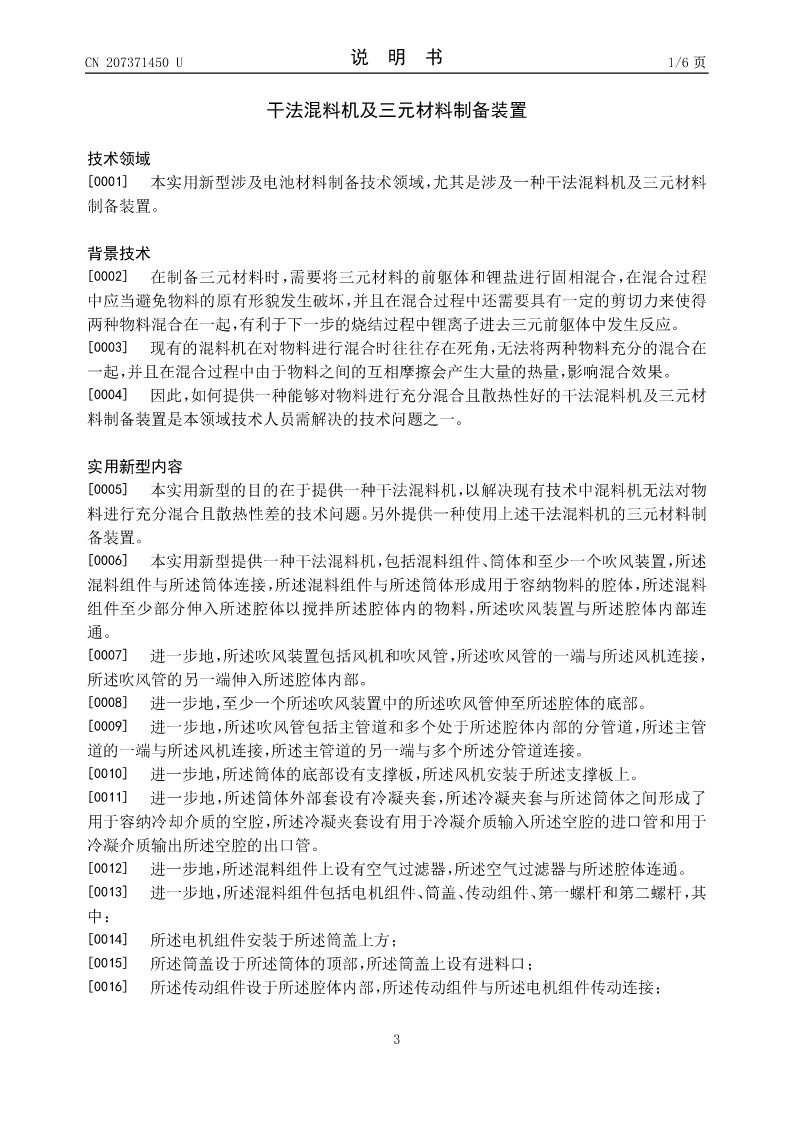

CN207371450U说明书1/6页

干法混料机及三元材料制备装置

技术领域
[0001]本实用新型涉及电池材料制备技术领域，尤其是涉及一种干法混料机及三元材料
制备装置。

背景技术
[0002]在制备三元材料时，需要将三元材料的前躯体和锂盐进行固相混合，在混合过程
中应当避免物料的原有形貌发生破坏，并且在混合过程中还需要具有一定的剪切力来使得
两种物料混合在一起，有利于下一步的烧结过程中锂离子进去三元前躯体中发生反应。
[0003]现有的混料机在对物料进行混合时往往存在死角，无法将两种物料充
