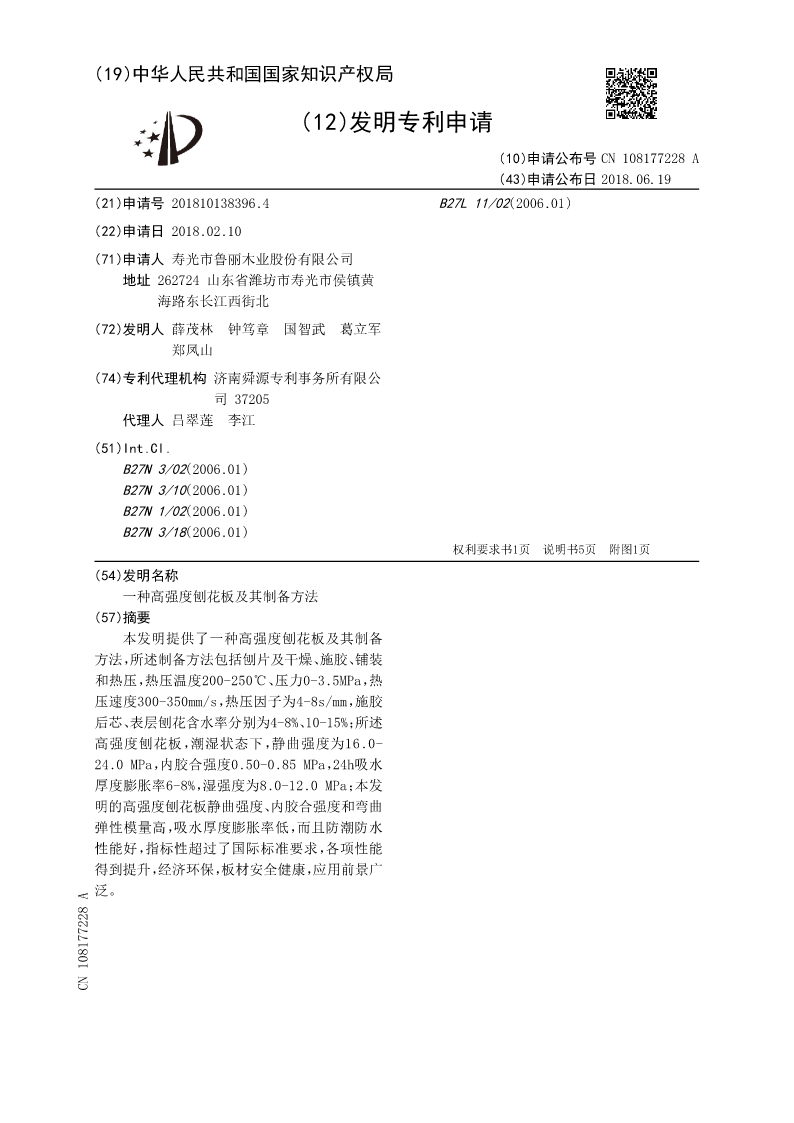

2018101383964一种高强度刨花板及其制备方法.pdf

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN108177228A
(43)申请公布日2018.06.19
(21)申请号201810138396.4B27L11/02(2006.01)

(22)申请日2018.02.10
(71)申请人寿光市鲁丽木业股份有限公司
地址262724山东省潍坊市寿光市侯镇黄
海路东长江西街北
(72)发明人薛茂林钟笃章国智武葛立军
郑凤山
(74)专利代理机构济南舜源专利事务所有限公
司37205
代理人吕翠莲李江
(51)Int.Cl.
B27N3/02(2006.01)
B27N3/10(2006.01)
B27N1/02(2006.01)
B27N3/18(2006.01)
权利要求书1页说明书5页附图1页
(54)发明名称
一种高强度刨花板及其制备方法
(57)摘要
本发明提供了一种高强度刨花板及其制备
方法，所述制备方法包括刨片及干燥、施胶、铺装
和热压，热压温度200-250℃、压力0-3.5MPa，热
压速度300-350mm/s，热压因子为4-8s/mm，施胶
后芯、表层刨花含水率分别为4-8%、10-15%；所述
高强度刨花板，潮湿状态下，静曲强度为16.0-
24.0MPa，内胶合强度0.50-0.85MPa，24h吸水
厚度膨胀率6-8%，湿强度为8.0-12.0MPa；本发
明的高强度刨花板静曲强度、内胶合强度和弯曲
弹性模量高，吸水厚度膨胀率低，而且防潮防水
性能好，指标性超过了国际标准要求，各项性能
得到提升，经济环保，板材安全健康，应用前景广
泛。
CN108177228A

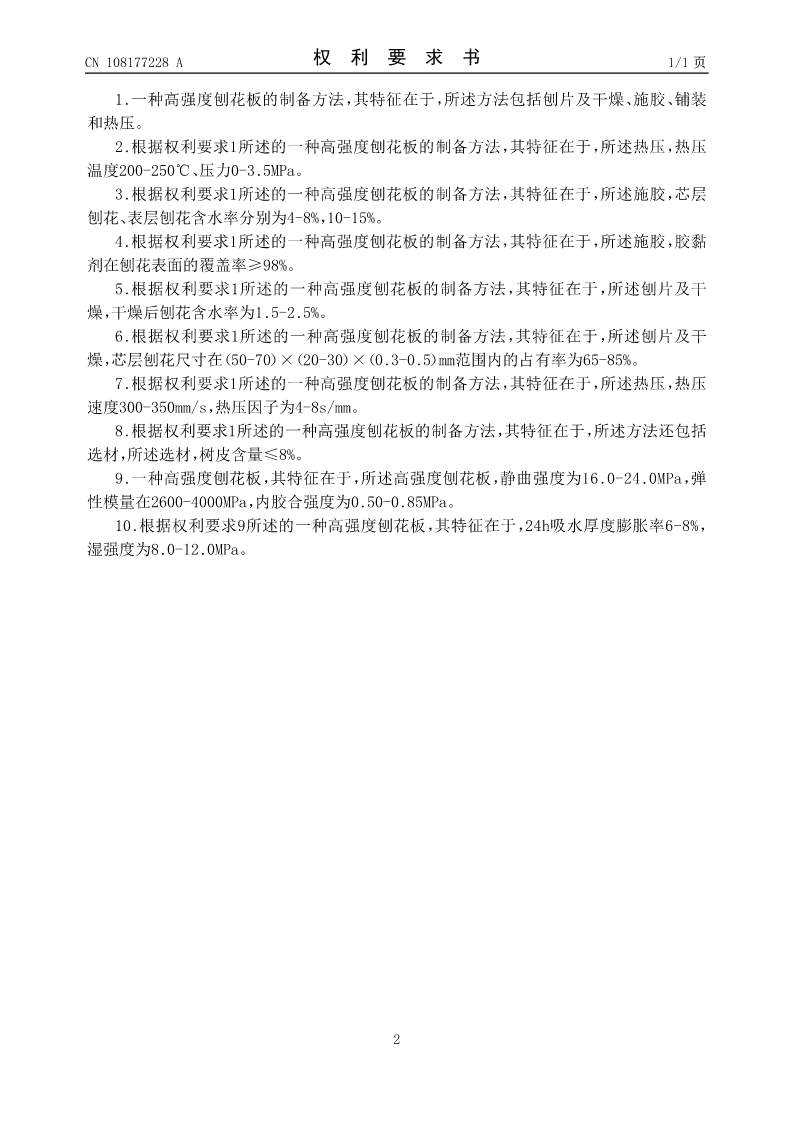

CN108177228A权利要求书1/1页

1.一种高强度刨花板的制备方法，其特征在于，所述方法包括刨片及干燥、施胶、铺装
和热压。
2.根据权利要求1所述的一种高强度刨花板的制备方法，其特征在于，所述热压，热压
温度200-250℃、压力0-3.5MPa。
3.根据权利要求1所述的一种高强度刨花板的制备方法，其特征在于，所述施胶，芯层
刨花、表层刨花含水率分别为4-8%，10-15%。
4.根据权利要求1所述的一种高强度刨花板的制备方法，其特征在于，所述施胶，胶黏
剂在刨花表面的覆盖率≥98%。
5.根据权利要求1所述的一种高强度刨花板的制备方法，其特征在于，所述刨片及干
燥，干燥后刨花含水率为1.5-2.5%。
6.根据权利要求1所述的一种高强度刨花板的制备方法，其特征在于，所述刨片及干
燥，芯层刨花尺寸在（50-70）×（20-30）×（0.3-0.5）mm范围内的占有率为65-85%。
7.根据权利要求1所述的一种高强度刨花板的制备方法，其特征在于，所述热压，热压
速度300-350mm/s，热压因子为4-8s/mm。
8.根据权利要求1所述的一种高强度刨花板的制备方法，其特征在于，所述方法还包括
选材，所述选材，树皮含量≤8%。
9.一种高强度刨花板，其特征在于，所述高强度刨花板，静曲强度为16.0-24.0MPa，弹
性模量在2600-4000MPa，内胶合强度为0.50-0.85MPa。
10.根据权利要求9所述的一种高强度刨花板，其特征在于，24h吸水厚度膨胀率6-8%，
湿强度为8.0-12.0MPa。

2

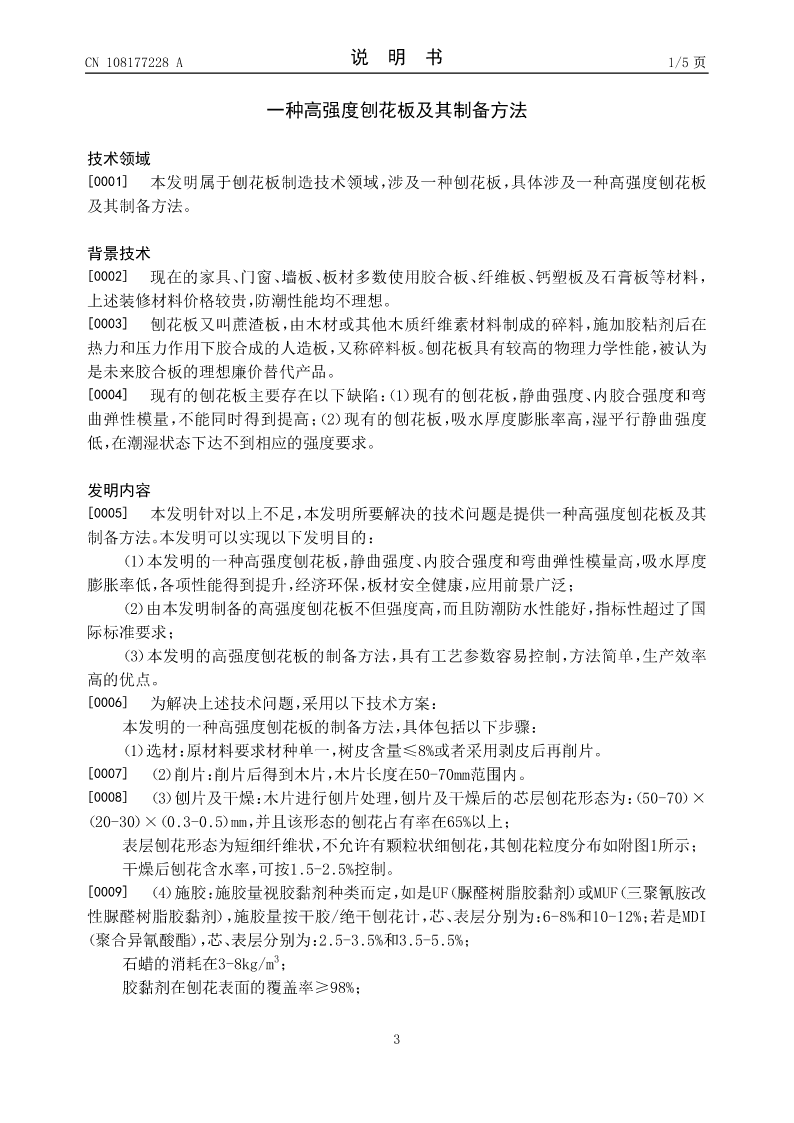

CN108177228A说明书1/5页

一种高强度刨花板及其制备方法

技术领域
[0001]本发明属于刨花板制造技术领域，涉及一种刨花板，具体涉及一种高强度刨花板
及其制备方法。

背景技术
[0002]现在的家具、门窗、墙板、板材多数使用胶合板、纤维板、钙塑板及石膏板等材料，
上述装修材料价格较贵，防潮性能均不理想。
[0003]刨花板又叫蔗渣板，由木材或其他木质纤维素材料制成的碎料，施加胶粘剂后在
热力和压力作用下胶合成的人造板，又称碎料板。刨花板具有较高的物理力学性能，被认为
是未来胶合板的理想廉价替代产品。
[0004]现有的刨花板主要存在以下缺陷：（1）现有的刨花板，静曲强度、内胶合强度和弯
曲弹性模量，不能同时得到提高；（2）现有的刨花板，吸水厚度膨胀率高，湿平行静曲强度
低，在潮湿状态下达不到相应的强度要求。

发明内容
[0005]本发明针对以上不足，本发明所要解决的技术问题是提供一种高强度刨花板及其
制备方法。本发明可以实现以下发明目的：
（1）本发明的一种高强度刨花板，静曲强度、内胶合强度和弯曲弹性模量高，吸水厚度
膨胀率低，各项性能得到提升，经济环保，板材安全健康，应用前景广泛；
（2）由本发明制备的高强度刨花板不但强度高，而且防潮防水性能好，指标性超过了国
际标准要求；
（3）本发明的高强度刨花板的制备方法，具有工艺参数容易控制，方法简单，生产效率
高的优点。
[0006]为解决上述技术问题，采
