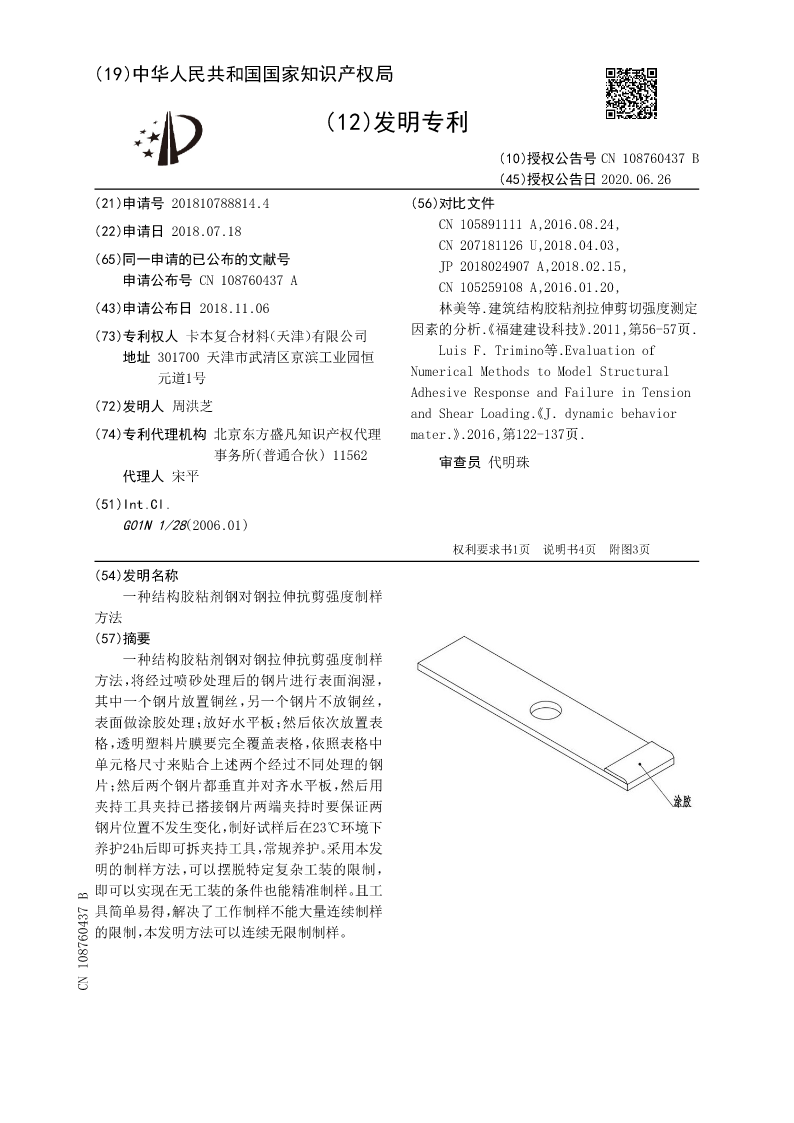

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN108760437B
(45)授权公告日2020.06.26
(21)申请号201810788814.4(56)对比文件
(22)申请日2018.07.18CN105891111A,2016.08.24,
CN207181126U,2018.04.03,
(65)同一申请的已公布的文献号JP2018024907A,2018.02.15,
申请公布号CN108760437ACN105259108A,2016.01.20,
(43)申请公布日2018.11.06林美等.建筑结构胶粘剂拉伸剪切强度测定
(73)专利权人卡本复合材料（天津）有限公司因素的分析《.福建建设科技》.2011,第56-57页.
地址301700天津市武清区京滨工业园恒LuisF.Trimino等.Evaluationof
元道1号NumericalMethodstoModelStructural
AdhesiveResponseandFailureinTension
(72)发明人周洪芝andShearLoading《.J.dynamicbehavior
(74)专利代理机构北京东方盛凡知识产权代理mater.》.2016,第122-137页.
事务所(普通合伙)11562审查员代明珠
代理人宋平

(51)Int.Cl.
G01N1/28(2006.01)
权利要求书1页说明书4页附图3页
(54)发明名称
一种结构胶粘剂钢对钢拉伸抗剪强度制样
方法
(57)摘要
一种结构胶粘剂钢对钢拉伸抗剪强度制样
方法，将经过喷砂处理后的钢片进行表面润湿，
其中一个钢片放置铜丝，另一个钢片不放铜丝，
表面做涂胶处理；放好水平板；然后依次放置表
格，透明塑料片膜要完全覆盖表格，依照表格中
单元格尺寸来贴合上述两个经过不同处理的钢
片；然后两个钢片都垂直并对齐水平板，然后用
夹持工具夹持已搭接钢片两端夹持时要保证两
钢片位置不发生变化，制好试样后在23℃环境下
养护24h后即可拆夹持工具，常规养护。采用本发
明的制样方法，可以摆脱特定复杂工装的限制，
即可以实现在无工装的条件也能精准制样。且工
具简单易得，解决了工作制样不能大量连续制样
的限制，本发明方法可以连续无限制制样。
CN108760437B

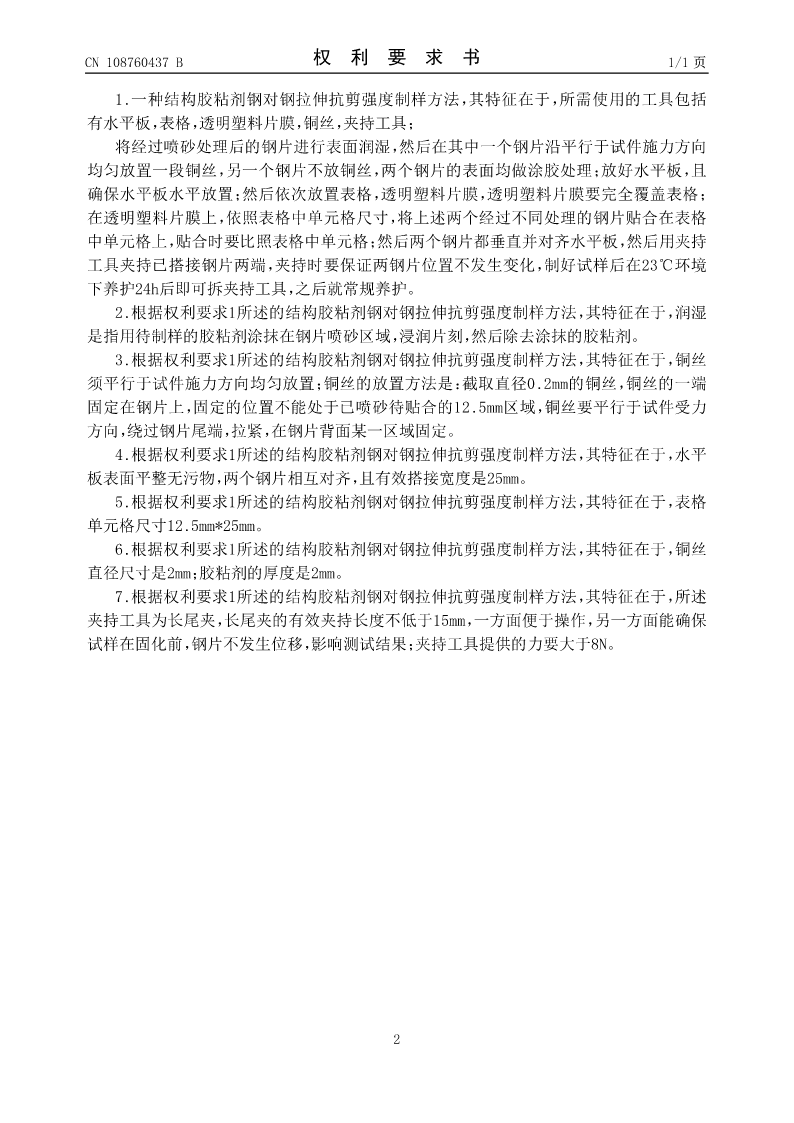

CN108760437B权利要求书1/1页

1.一种结构胶粘剂钢对钢拉伸抗剪强度制样方法，其特征在于，所需使用的工具包括
有水平板，表格，透明塑料片膜，铜丝，夹持工具；
将经过喷砂处理后的钢片进行表面润湿，然后在其中一个钢片沿平行于试件施力方向
均匀放置一段铜丝，另一个钢片不放铜丝，两个钢片的表面均做涂胶处理；放好水平板，且
确保水平板水平放置；然后依次放置表格，透明塑料片膜，透明塑料片膜要完全覆盖表格；
在透明塑料片膜上，依照表格中单元格尺寸，将上述两个经过不同处理的钢片贴合在表格
中单元格上，贴合时要比照表格中单元格；然后两个钢片都垂直并对齐水平板，然后用夹持
工具夹持已搭接钢片两端，夹持时要保证两钢片位置不发生变化，制好试样后在23℃环境
下养护24h后即可拆夹持工具，之后就常规养护。
2.根据权利要求1所述的结构胶粘剂钢对钢拉伸抗剪强度制样方法，其特征在于，润湿
是指用待制样的胶粘剂涂抹在钢片喷砂区域，浸润片刻，然后除去涂抹的胶粘剂。
3.根据权利要求1所述的结构胶粘剂钢对钢拉伸抗剪强度制样方法，其特征在于，铜丝
须平行于试件施力方向均匀放置；铜丝的放置方法是：截取直径0.2mm的铜丝，铜丝的一端
固定在钢片上，固定的位置不能处于已喷砂待贴合的12.5mm区域，铜丝要平行于试件受力
方向，绕过钢片尾端，拉紧，在钢片背面某一区域固定。
4.根据权利要求1所述的结构胶粘剂钢对钢拉伸抗剪强度制样方法，其特征在于，水平
板表面平整无污物，两个钢片相互对齐，且有效搭接宽度是25mm。
5.根据权利要求1所述的结构胶粘剂钢对钢拉伸抗剪强度制样方法，其特征在于，表格
单元格尺寸12.5mm*25mm。
6.根据权利要求1所述的结构胶粘剂钢对钢拉伸抗剪强度制样方法，其特征在于，铜丝
直径尺寸是2mm；胶粘剂的厚度是2mm。
7.根据权利要求1所述的结构胶粘剂钢对钢拉伸抗剪强度制样方法，其特征在于，所述
夹持工具为长尾夹，长尾夹的有效夹持长度不低于15mm，一方面便于操作，另一方面能确保
试样在固化前，钢片不发生位移，影响测试结果；夹持工具提供的力要大于8N。

2

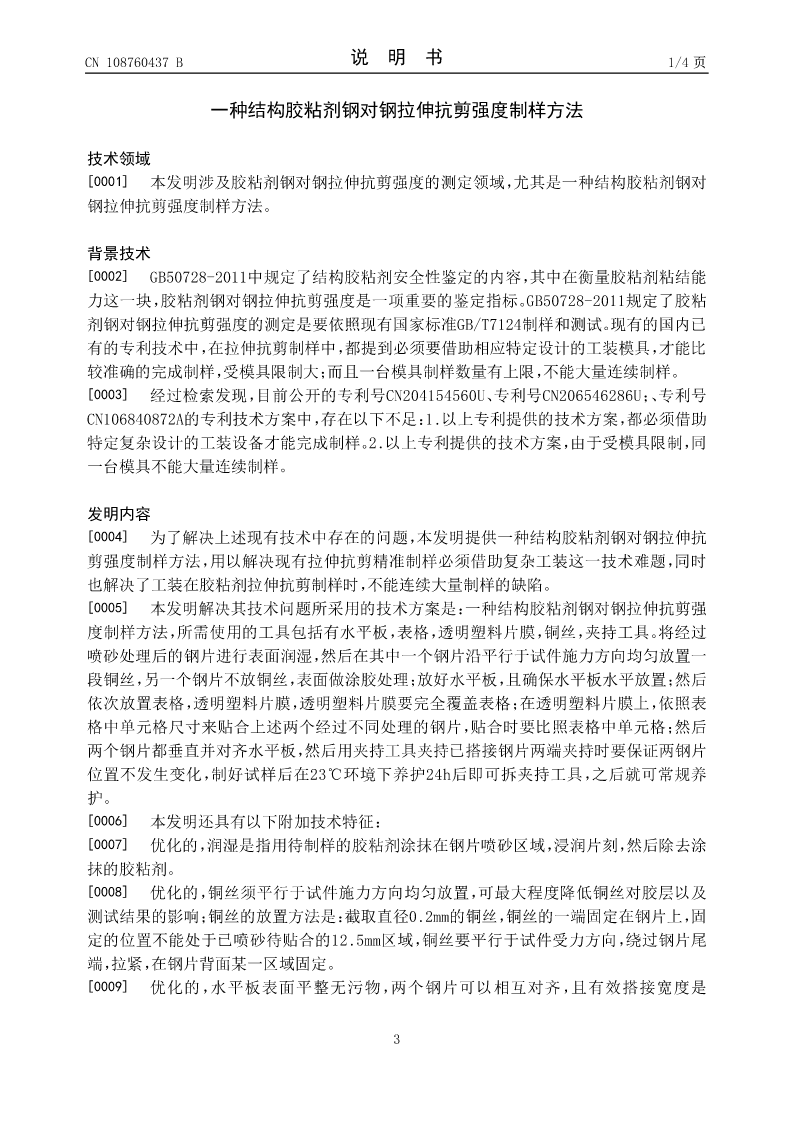

CN108760437B说明书1/4页

一种结构胶粘剂钢对钢拉伸抗剪强度制样方法

技术领域
[0001]本发明涉及胶粘剂钢对钢拉伸抗剪强度的测定领域，尤其是一种结构胶粘剂钢对
钢拉伸抗剪强度制样方法。

背景技术
[0002]G
