如果您无法下载资料,请参考说明:
1、部分资料下载需要金币,请确保您的账户上有足够的金币
2、已购买过的文档,再次下载不重复扣费
3、资料包下载后请先用软件解压,在使用对应软件打开

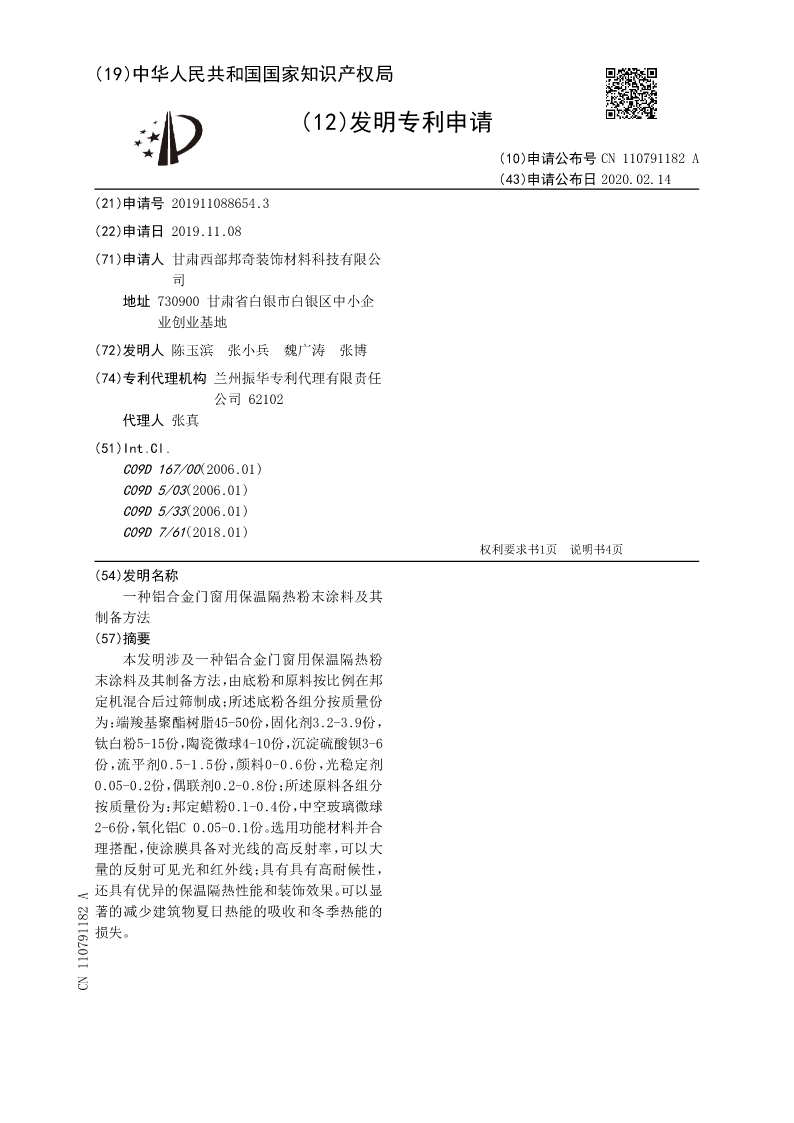

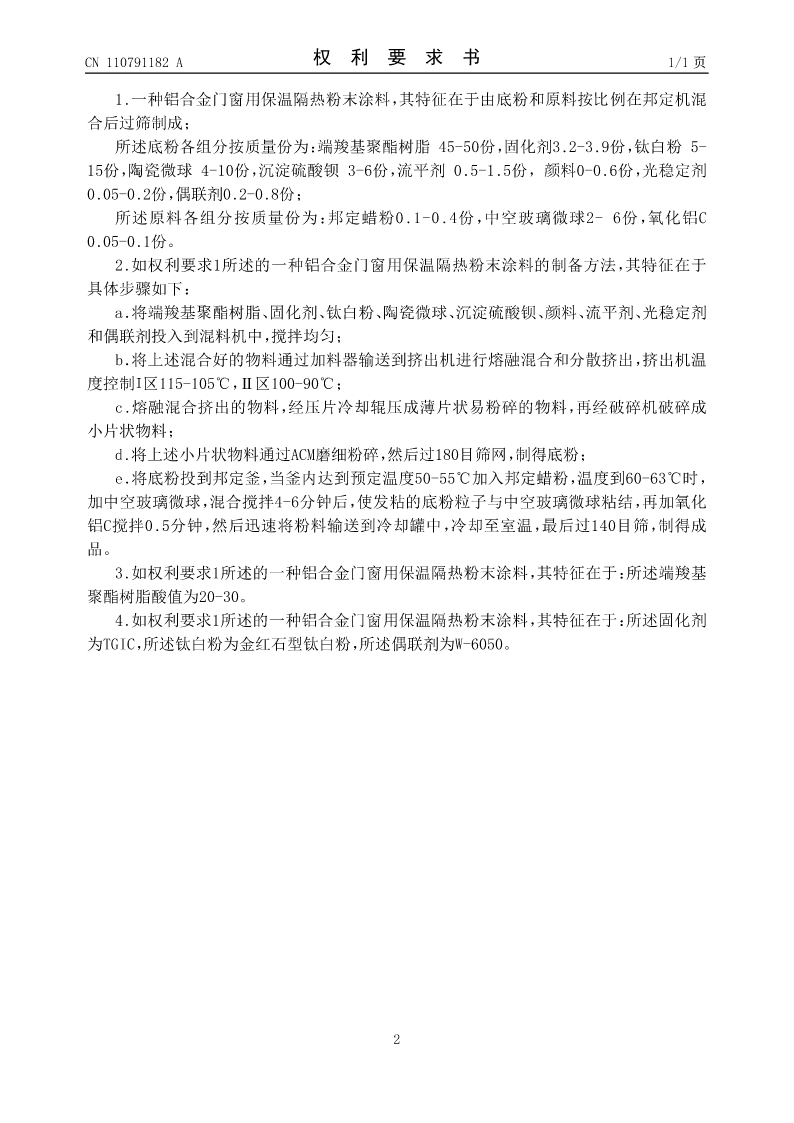

(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号CN110791182A (43)申请公布日2020.02.14 (21)申请号201911088654.3 (22)申请日2019.11.08 (71)申请人甘肃西部邦奇装饰材料科技有限公 司 地址730900甘肃省白银市白银区中小企 业创业基地 (72)发明人陈玉滨张小兵魏广涛张博 (74)专利代理机构兰州振华专利代理有限责任 公司62102 代理人张真 (51)Int.Cl. C09D167/00(2006.01) C09D5/03(2006.01) C09D5/33(2006.01) C09D7/61(2018.01) 权利要求书1页说明书4页 (54)发明名称 一种铝合金门窗用保温隔热粉末涂料及其 制备方法 (57)摘要 本发明涉及一种铝合金门窗用保温隔热粉 末涂料及其制备方法,由底粉和原料按比例在邦 定机混合后过筛制成;所述底粉各组分按质量份 为:端羧基聚酯树脂45-50份,固化剂3.2-3.9份, 钛白粉5-15份,陶瓷微球4-10份,沉淀硫酸钡3-6 份,流平剂0.5-1.5份,颜料0-0.6份,光稳定剂 0.05-0.2份,偶联剂0.2-0.8份;所述原料各组分 按质量份为:邦定蜡粉0.1-0.4份,中空玻璃微球 2-6份,氧化铝C0.05-0.1份。选用功能材料并合 理搭配,使涂膜具备对光线的高反射率,可以大 量的反射可见光和红外线;具有具有高耐候性, 还具有优异的保温隔热性能和装饰效果。可以显 著的减少建筑物夏日热能的吸收和冬季热能的 损失。 CN110791182A CN110791182A权利要求书1/1页 1.一种铝合金门窗用保温隔热粉末涂料,其特征在于由底粉和原料按比例在邦定机混 合后过筛制成; 所述底粉各组分按质量份为:端羧基聚酯树脂45-50份,固化剂3.2-3.9份,钛白粉5- 15份,陶瓷微球4-10份,沉淀硫酸钡3-6份,流平剂0.5-1.5份,颜料0-0.6份,光稳定剂 0.05-0.2份,偶联剂0.2-0.8份; 所述原料各组分按质量份为:邦定蜡粉0.1-0.4份,中空玻璃微球2-6份,氧化铝C 0.05-0.1份。 2.如权利要求1所述的一种铝合金门窗用保温隔热粉末涂料的制备方法,其特征在于 具体步骤如下: a.将端羧基聚酯树脂、固化剂、钛白粉、陶瓷微球、沉淀硫酸钡、颜料、流平剂、光稳定剂 和偶联剂投入到混料机中,搅拌均匀; b.将上述混合好的物料通过加料器输送到挤出机进行熔融混合和分散挤出,挤出机温 度控制Ι区115-105℃,Ⅱ区100-90℃; c.熔融混合挤出的物料,经压片冷却辊压成薄片状易粉碎的物料,再经破碎机破碎成 小片状物料; d.将上述小片状物料通过ACM磨细粉碎,然后过180目筛网,制得底粉; e.将底粉投到邦定釜,当釜内达到预定温度50-55℃加入邦定蜡粉,温度到60-63℃时, 加中空玻璃微球,混合搅拌4-6分钟后,使发粘的底粉粒子与中空玻璃微球粘结,再加氧化 铝C搅拌0.5分钟,然后迅速将粉料输送到冷却罐中,冷却至室温,最后过140目筛,制得成 品。 3.如权利要求1所述的一种铝合金门窗用保温隔热粉末涂料,其特征在于:所述端羧基 聚酯树脂酸值为20-30。 4.如权利要求1所述的一种铝合金门窗用保温隔热粉末涂料,其特征在于:所述固化剂 为TGIC,所述钛白粉为金红石型钛白粉,所述偶联剂为W-6050。 2 CN110791182A说明书1/4页 一种铝合金门窗用保温隔热粉末涂料及其制备方法 技术领域 [0001]本发明属于粉末涂料领域,具体涉及一种用于铝合金门窗的保温隔热粉末涂料及 其制备工艺。 背景技术 [0002]我国城乡建筑发展迅速,近几年每年建成的住宅建筑面积,城镇已至4~6亿㎡,农 村则达7~9亿㎡,全国每年建成的房屋建筑面积已达到16~19亿㎡。目前全国城乡400亿㎡ 既有建筑中,90%以上属于高耗能建筑,在这些建筑中,门窗的能耗接近50%,所以建筑的节 能在于门窗,现在这些高耗能建筑冬季采暖与夏季空调的使用正日益普遍,能源浪费更加 严重。如果将现有门窗节能提高一些,则每年可节约大量的电力和煤炭,同时减少大量有害 气体的排出,对缓解大气污染和保护生态具有重要意义。 [0003]目前在粉末涂料的保温隔热方面科技工作者做了大量的理论研究和实验探索,取 得了极大的进展,但是用邦定技术还未见报道。目前比较常见的制法是干混法,这种方式简 单经济,即把中空玻璃微球加在按正常工艺生产的粉末涂料底粉中,在混合机里进行混合, 以干混合的方法进行生产。这种涂料在静电喷涂过程中,会出现以下问题;第一因为粉末涂 料与微球是单个分散颗粒,所以两者的带电效果不同,被涂物上面喷涂
Ta的资源

2020110359336低致栓颅内血管编织支架及其处理方法

2020110303186一种钙钛矿量子点聚合物粒子的制备方法

2020110124078基于精准医疗的大数据分析系统及方法

2020109651910 应用近红外谷物分析仪建立油莎豆中粗脂肪含量的检测方法

2020109529321一种铝合金用无氟无氯环保粒状精炼剂及其制备和应用

2020108899336一种新能源商用车总装车间线路布局

2020108620703城市燃气管网多输差协同计算模型及应用方法

2020108207369一种微交联阳离子型聚丙烯酰胺絮凝剂及其制备方法与应用

2020108035131一种基于全站仪的激光雷达外部参数标定方法

2020107682859一种内燃机等离子节油器阴阳极的制备方法

13****40
实名认证
内容提供者


最近下载
