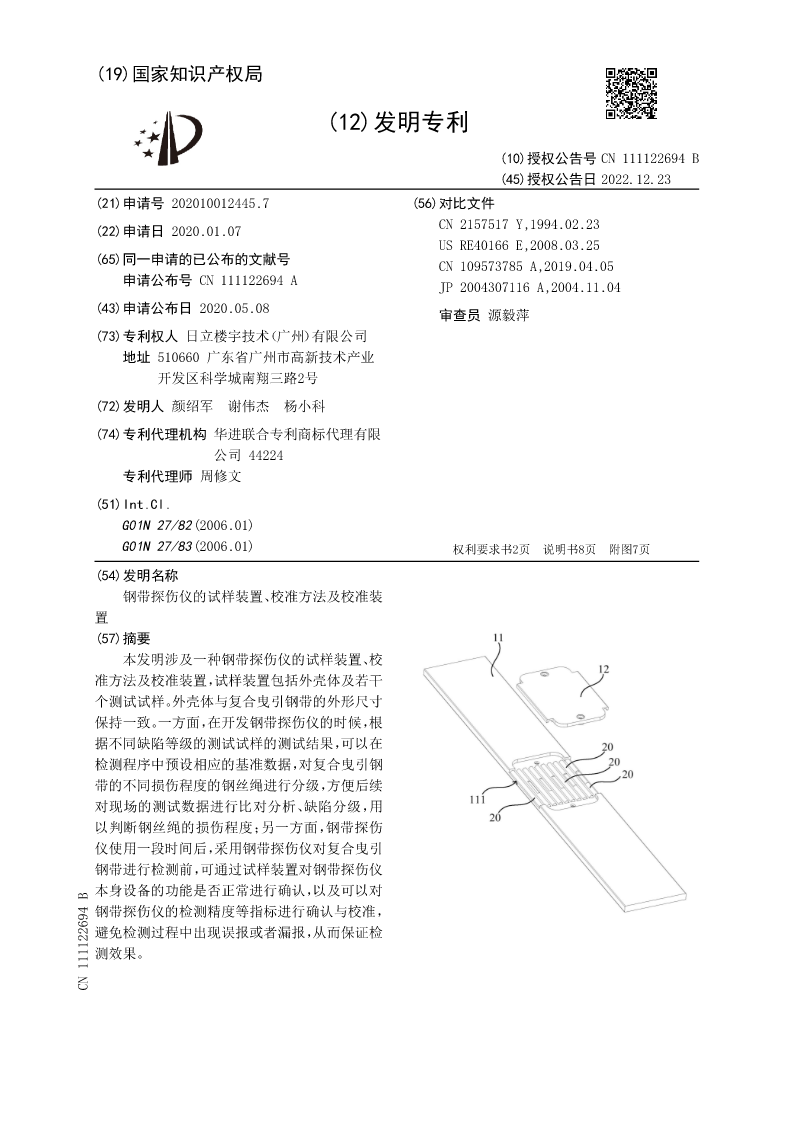

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN111122694B
(45)授权公告日2022.12.23
(21)申请号202010012445.7(56)对比文件
(22)申请日2020.01.07CN2157517Y,1994.02.23
USRE40166E,2008.03.25
(65)同一申请的已公布的文献号CN109573785A,2019.04.05
申请公布号CN111122694AJP2004307116A,2004.11.04
(43)申请公布日2020.05.08审查员源毅萍

(73)专利权人日立楼宇技术（广州）有限公司
地址510660广东省广州市高新技术产业
开发区科学城南翔三路2号
(72)发明人颜绍军谢伟杰杨小科
(74)专利代理机构华进联合专利商标代理有限
公司44224
专利代理师周修文
(51)Int.Cl.
G01N27/82(2006.01)
G01N27/83(2006.01)权利要求书2页说明书8页附图7页
(54)发明名称
钢带探伤仪的试样装置、校准方法及校准装
置
(57)摘要
本发明涉及一种钢带探伤仪的试样装置、校
准方法及校准装置，试样装置包括外壳体及若干
个测试试样。外壳体与复合曳引钢带的外形尺寸
保持一致。一方面，在开发钢带探伤仪的时候，根
据不同缺陷等级的测试试样的测试结果，可以在
检测程序中预设相应的基准数据，对复合曳引钢
带的不同损伤程度的钢丝绳进行分级，方便后续
对现场的测试数据进行比对分析、缺陷分级，用
以判断钢丝绳的损伤程度；另一方面，钢带探伤
仪使用一段时间后，采用钢带探伤仪对复合曳引
钢带进行检测前，可通过试样装置对钢带探伤仪
本身设备的功能是否正常进行确认，以及可以对
钢带探伤仪的检测精度等指标进行确认与校准，
避免检测过程中出现误报或者漏报，从而保证检
测效果。
CN111122694B

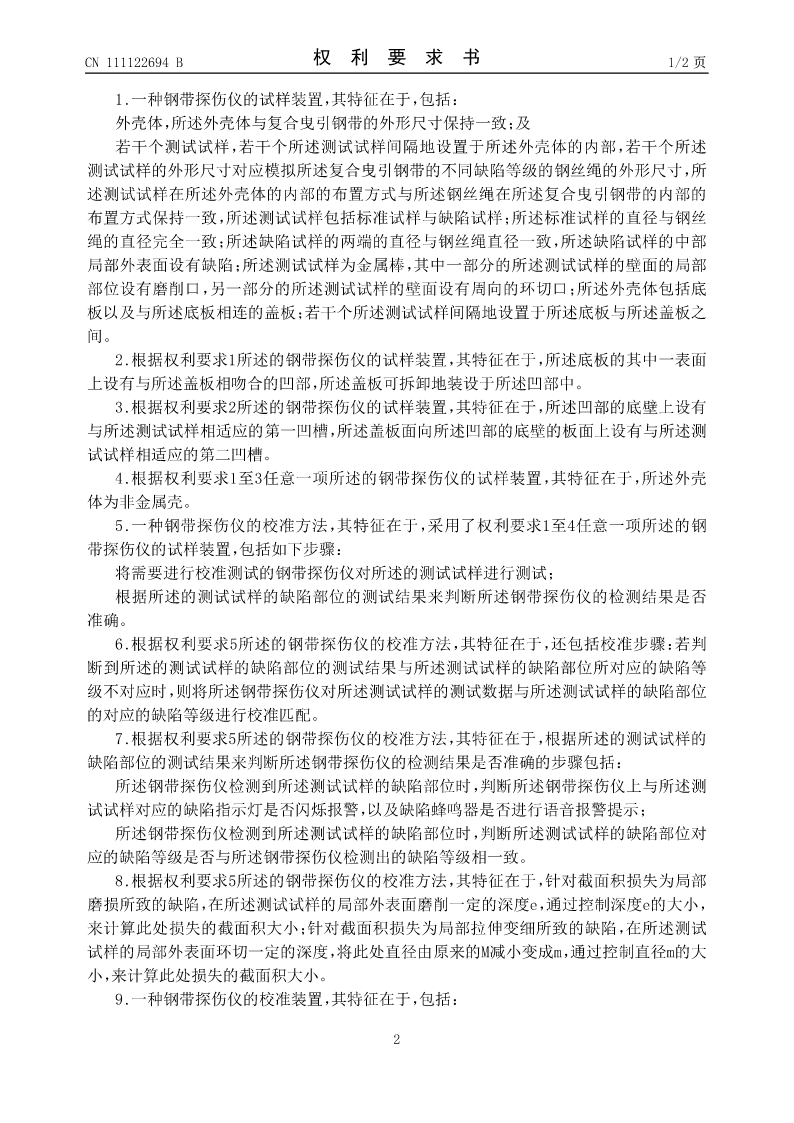

CN111122694B权利要求书1/2页

1.一种钢带探伤仪的试样装置，其特征在于，包括：
外壳体，所述外壳体与复合曳引钢带的外形尺寸保持一致；及
若干个测试试样，若干个所述测试试样间隔地设置于所述外壳体的内部，若干个所述
测试试样的外形尺寸对应模拟所述复合曳引钢带的不同缺陷等级的钢丝绳的外形尺寸，所
述测试试样在所述外壳体的内部的布置方式与所述钢丝绳在所述复合曳引钢带的内部的
布置方式保持一致，所述测试试样包括标准试样与缺陷试样；所述标准试样的直径与钢丝
绳的直径完全一致；所述缺陷试样的两端的直径与钢丝绳直径一致，所述缺陷试样的中部
局部外表面设有缺陷；所述测试试样为金属棒，其中一部分的所述测试试样的壁面的局部
部位设有磨削口，另一部分的所述测试试样的壁面设有周向的环切口；所述外壳体包括底
板以及与所述底板相连的盖板；若干个所述测试试样间隔地设置于所述底板与所述盖板之
间。
2.根据权利要求1所述的钢带探伤仪的试样装置，其特征在于，所述底板的其中一表面
上设有与所述盖板相吻合的凹部，所述盖板可拆卸地装设于所述凹部中。
3.根据权利要求2所述的钢带探伤仪的试样装置，其特征在于，所述凹部的底壁上设有
与所述测试试样相适应的第一凹槽，所述盖板面向所述凹部的底壁的板面上设有与所述测
试试样相适应的第二凹槽。
4.根据权利要求1至3任意一项所述的钢带探伤仪的试样装置，其特征在于，所述外壳
体为非金属壳。
5.一种钢带探伤仪的校准方法，其特征在于，采用了权利要求1至4任意一项所述的钢
带探伤仪的试样装置，包括如下步骤：
将需要进行校准测试的钢带探伤仪对所述的测试试样进行测试；
根据所述的测试试样的缺陷部位的测试结果来判断所述钢带探伤仪的检测结果是否
准确。
6.根据权利要求5所述的钢带探伤仪的校准方法，其特征在于，还包括校准步骤：若判
断到所述的测试试样的缺陷部位的测试结果与所述测试试样的缺陷部位所对应的缺陷等
级不对应时，则将所述钢带探伤仪对所述测试试样的测试数据与所述测试试样的缺陷部位
的对应的缺陷等级进行校准匹配。
7.根据权利要求5所述的钢带探伤仪的校准方法，其特征在于，根据所述的测试试样的
缺陷部位的测试结果来判断所述钢带探伤仪的检测结果是否准确的步骤包括：
所述钢带探伤仪检测到所述测试试样的缺陷部位时，判断所述钢带探伤仪上与所述测
试试样对应的缺陷指示灯是否闪烁报警，以及缺陷蜂鸣器是否进行语音报警提示；
所述钢带探伤仪检测到所述测试试样的缺陷部位时，判断所述测试试样的缺陷部位对
应的缺陷等级是否与所述钢带探伤仪检测出的缺陷等级相一致。
8.根据权利要求5所述的钢带探伤仪的校准方法，其特征在于，针对截面积损失为局部
磨损所致的缺陷，在所述测试试样的局部外表面磨削一定的深度e，通过控制深度e的大小，

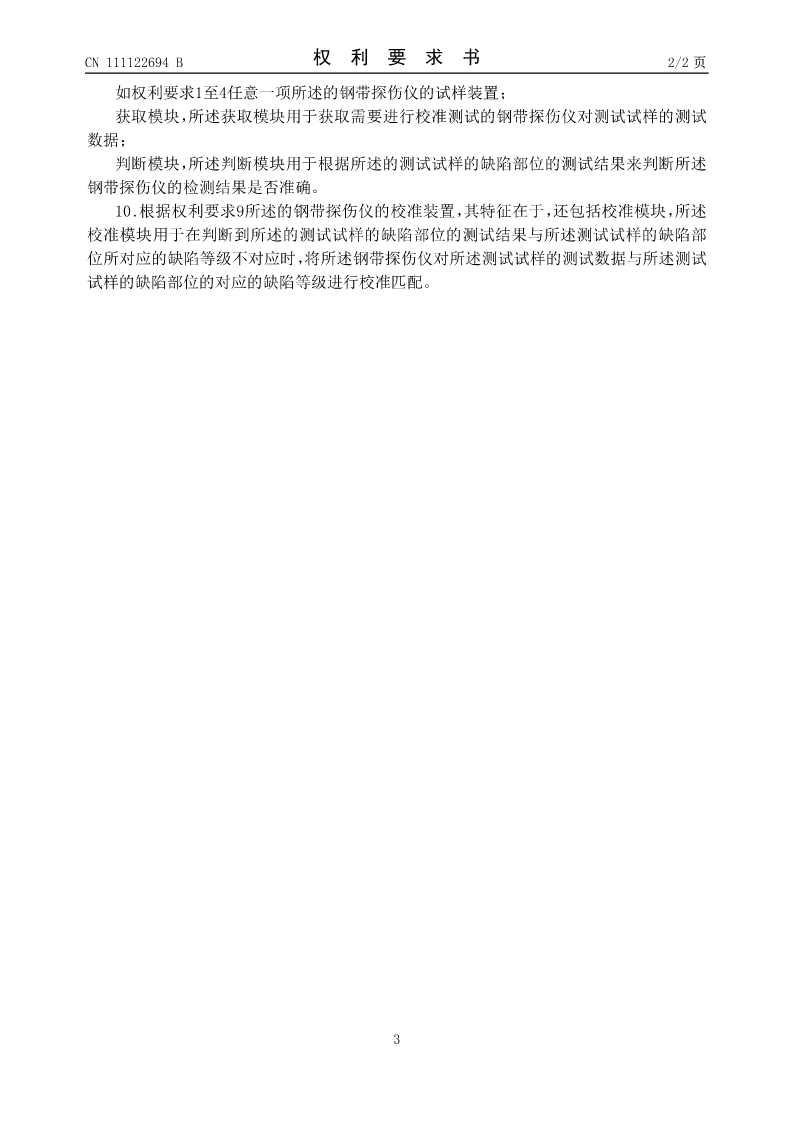

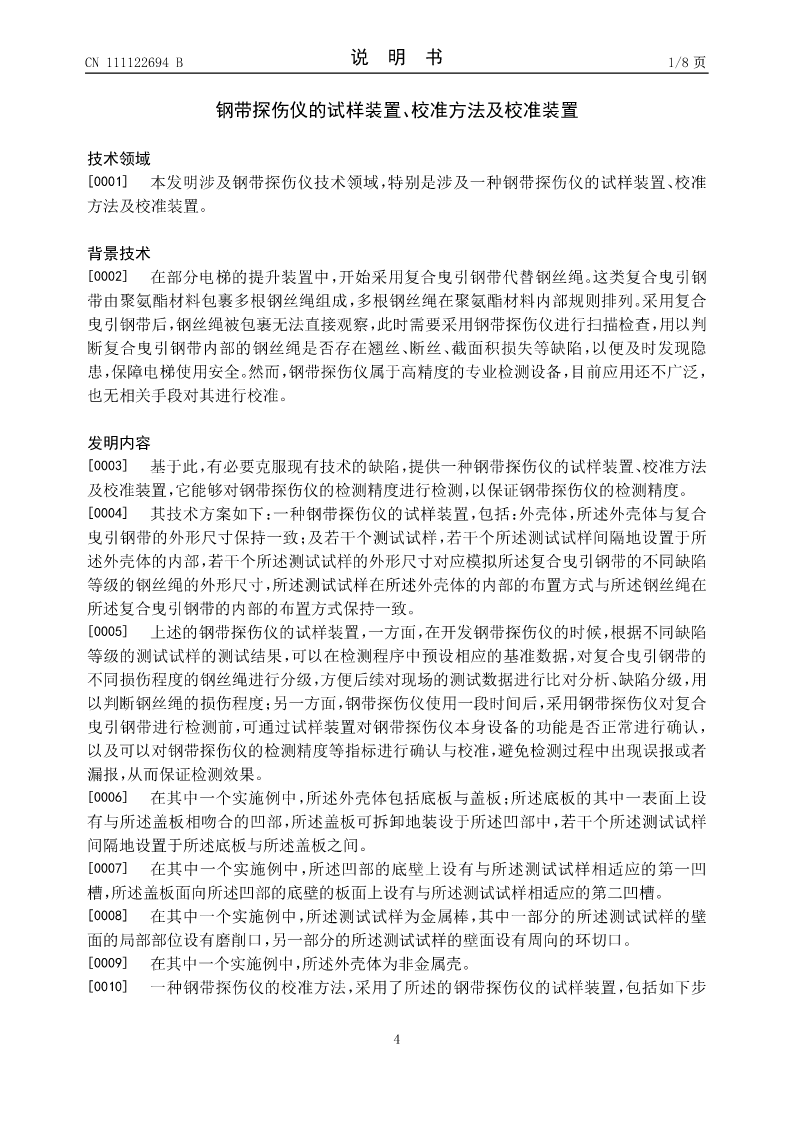

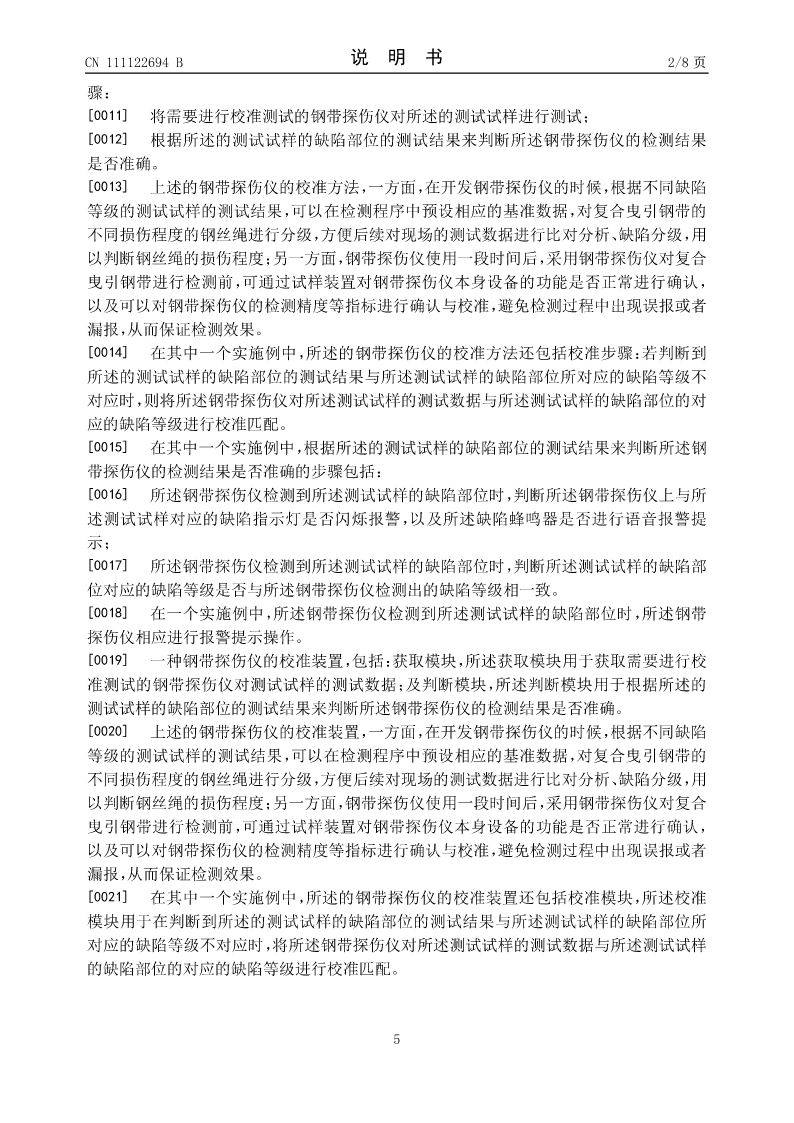

来计算此处损失的截面积大小；针对截面积
