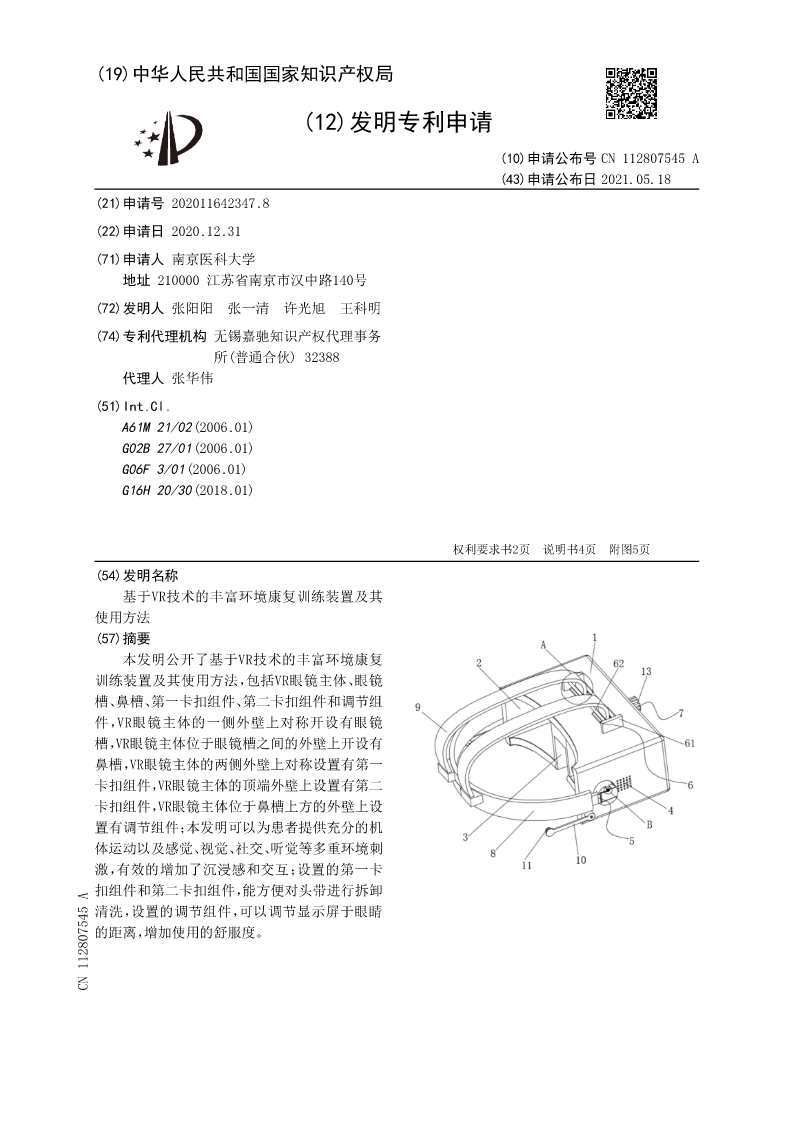

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN112807545A
(43)申请公布日2021.05.18
(21)申请号202011642347.8
(22)申请日2020.12.31
(71)申请人南京医科大学
地址210000江苏省南京市汉中路140号
(72)发明人张阳阳张一清许光旭王科明
(74)专利代理机构无锡嘉驰知识产权代理事务
所(普通合伙)32388
代理人张华伟
(51)Int.Cl.
A61M21/02(2006.01)
G02B27/01(2006.01)
G06F3/01(2006.01)
G16H20/30(2018.01)

权利要求书2页说明书4页附图5页
(54)发明名称
基于VR技术的丰富环境康复训练装置及其
使用方法
(57)摘要
本发明公开了基于VR技术的丰富环境康复
训练装置及其使用方法，包括VR眼镜主体、眼镜
槽、鼻槽、第一卡扣组件、第二卡扣组件和调节组
件，VR眼镜主体的一侧外壁上对称开设有眼镜
槽，VR眼镜主体位于眼镜槽之间的外壁上开设有
鼻槽，VR眼镜主体的两侧外壁上对称设置有第一
卡扣组件，VR眼镜主体的顶端外壁上设置有第二
卡扣组件，VR眼镜主体位于鼻槽上方的外壁上设
置有调节组件；本发明可以为患者提供充分的机
体运动以及感觉、视觉、社交、听觉等多重环境刺
激，有效的增加了沉浸感和交互；设置的第一卡
扣组件和第二卡扣组件，能方便对头带进行拆卸
清洗，设置的调节组件，可以调节显示屏于眼睛
的距离，增加使用的舒服度。
CN112807545A

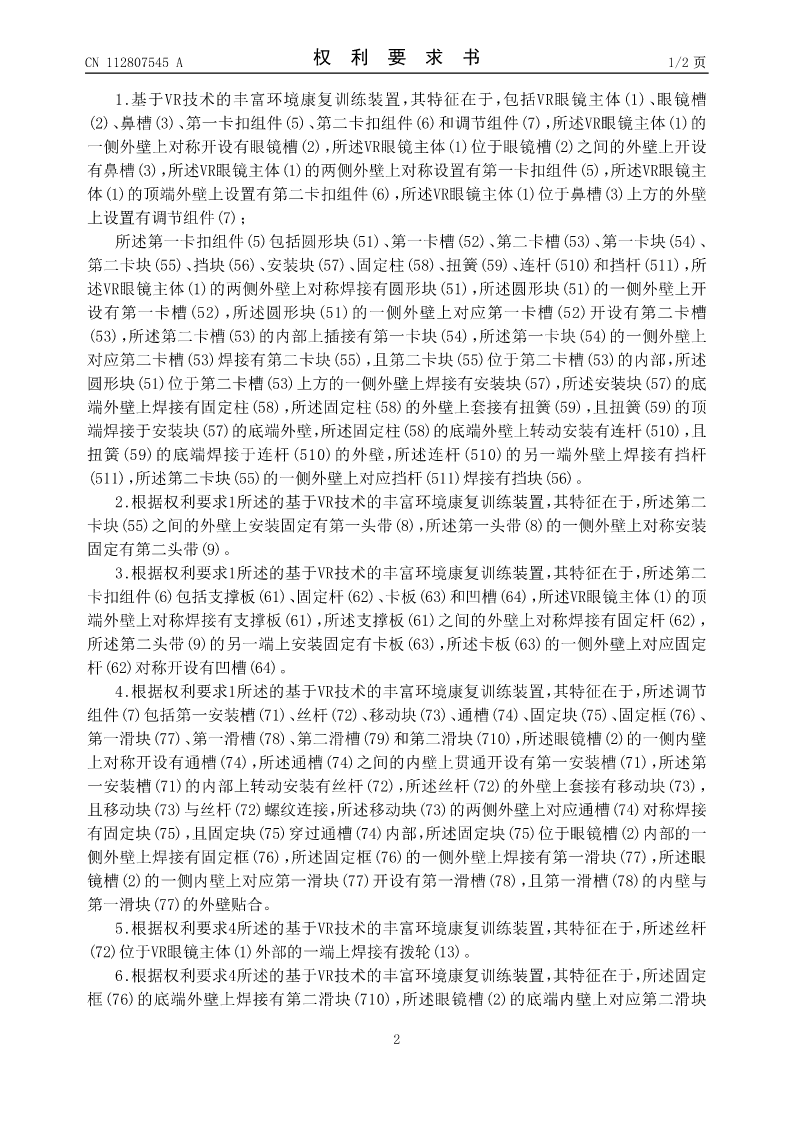

CN112807545A权利要求书1/2页

1.基于VR技术的丰富环境康复训练装置，其特征在于，包括VR眼镜主体(1)、眼镜槽
(2)、鼻槽(3)、第一卡扣组件(5)、第二卡扣组件(6)和调节组件(7)，所述VR眼镜主体(1)的
一侧外壁上对称开设有眼镜槽(2)，所述VR眼镜主体(1)位于眼镜槽(2)之间的外壁上开设
有鼻槽(3)，所述VR眼镜主体(1)的两侧外壁上对称设置有第一卡扣组件(5)，所述VR眼镜主
体(1)的顶端外壁上设置有第二卡扣组件(6)，所述VR眼镜主体(1)位于鼻槽(3)上方的外壁
上设置有调节组件(7)；
所述第一卡扣组件(5)包括圆形块(51)、第一卡槽(52)、第二卡槽(53)、第一卡块(54)、
第二卡块(55)、挡块(56)、安装块(57)、固定柱(58)、扭簧(59)、连杆(510)和挡杆(511)，所
述VR眼镜主体(1)的两侧外壁上对称焊接有圆形块(51)，所述圆形块(51)的一侧外壁上开
设有第一卡槽(52)，所述圆形块(51)的一侧外壁上对应第一卡槽(52)开设有第二卡槽
(53)，所述第二卡槽(53)的内部上插接有第一卡块(54)，所述第一卡块(54)的一侧外壁上
对应第二卡槽(53)焊接有第二卡块(55)，且第二卡块(55)位于第二卡槽(53)的内部，所述
圆形块(51)位于第二卡槽(53)上方的一侧外壁上焊接有安装块(57)，所述安装块(57)的底
端外壁上焊接有固定柱(58)，所述固定柱(58)的外壁上套接有扭簧(59)，且扭簧(59)的顶
端焊接于安装块(57)的底端外壁，所述固定柱(58)的底端外壁上转动安装有连杆(510)，且
扭簧(59)的底端焊接于连杆(510)的外壁，所述连杆(510)的另一端外壁上焊接有挡杆
(511)，所述第二卡块(55)的一侧外壁上对应挡杆(511)焊接有挡块(56)。
2.根据权利要求1所述的基于VR技术的丰富环境康复训练装置，其特征在于，所述第二
卡块(55)之间的外壁上安装固定有第一头带(8)，所述第一头带(8)的一侧外壁上对称安装
固定有第二头带(9)。
3.根据权利要求1所述的基于VR技术的丰富环境康复训练装置，其特征在于，所述第二
卡扣组件(6)包括支撑板(61)、固定杆(62)、卡板(63)和凹槽(64)，所述VR眼镜主体(1)的顶
端外壁上对称焊接有支撑板(61)，所述支撑板(61)之间的外壁上对称焊接有固定杆(62)，
所述第二头带(9)的另一端上安装固定有卡板(63)，所述卡板(63)的一侧外壁上对应固定
杆(62)对称开设有凹槽(64)。
4.根据权利要求1所述的基于VR技术的丰富环境康复训练装置，其特征在于，所述调节
组件(7)包括第一安装槽(71)、丝杆(72)、移动块(73)、通槽(74)、固定块(75)、固定框(76)、
第一滑块(77)、第一滑槽(78)、第二滑槽(79)和第二滑块(710)，所述眼镜槽(2)的一侧内壁
上对称开设有通槽(74)，所述通槽(74)之间的内壁上贯通开设有第一安装槽(71)，所述第
一安装槽(71)的内部上转动安装有丝杆(72)，所述丝杆(72)的外壁
