2020200396207一种紫外线杀菌消毒装置.pdf

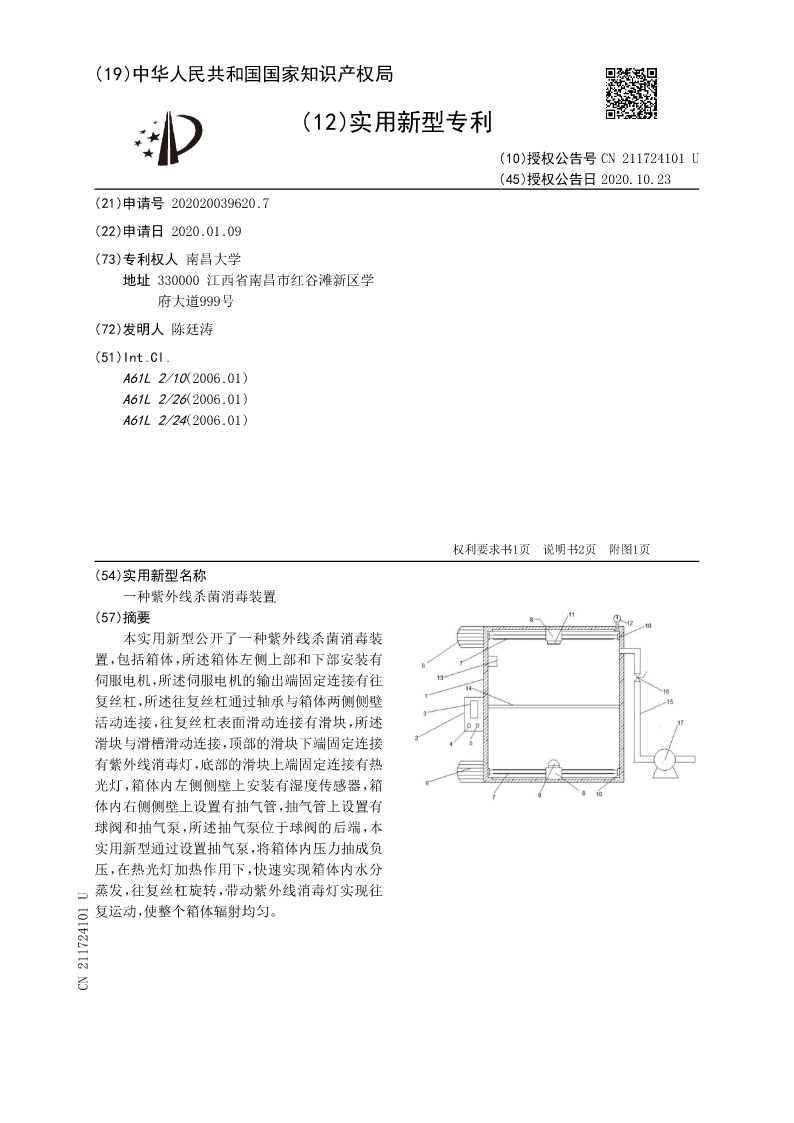

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN211724101U
(45)授权公告日2020.10.23
(21)申请号202020039620.7
(22)申请日2020.01.09
(73)专利权人南昌大学
地址330000江西省南昌市红谷滩新区学
府大道999号
(72)发明人陈廷涛
(51)Int.Cl.
A61L2/10(2006.01)
A61L2/26(2006.01)
A61L2/24(2006.01)

权利要求书1页说明书2页附图1页
(54)实用新型名称
一种紫外线杀菌消毒装置
(57)摘要

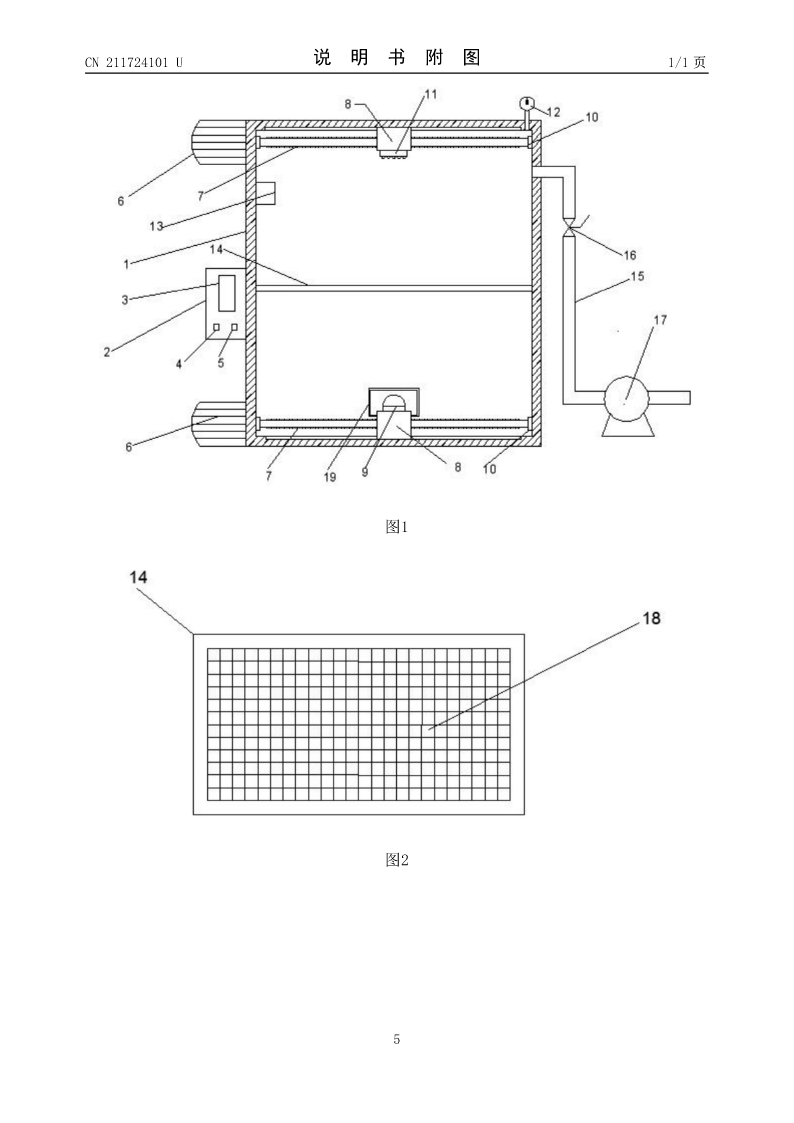

本实用新型公开了一种紫外线杀菌消毒装
置，包括箱体，所述箱体左侧上部和下部安装有
伺服电机，所述伺服电机的输出端固定连接有往
复丝杠，所述往复丝杠通过轴承与箱体两侧侧壁
活动连接，往复丝杠表面滑动连接有滑块，所述
滑块与滑槽滑动连接，顶部的滑块下端固定连接
有紫外线消毒灯，底部的滑块上端固定连接有热
光灯，箱体内左侧侧壁上安装有湿度传感器，箱
体内右侧侧壁上设置有抽气管，抽气管上设置有
球阀和抽气泵，所述抽气泵位于球阀的后端，本
实用新型通过设置抽气泵，将箱体内压力抽成负
压，在热光灯加热作用下，快速实现箱体内水分
蒸发，往复丝杠旋转，带动紫外线消毒灯实现往
复运动，使整个箱体辐射均匀。
CN211724101U

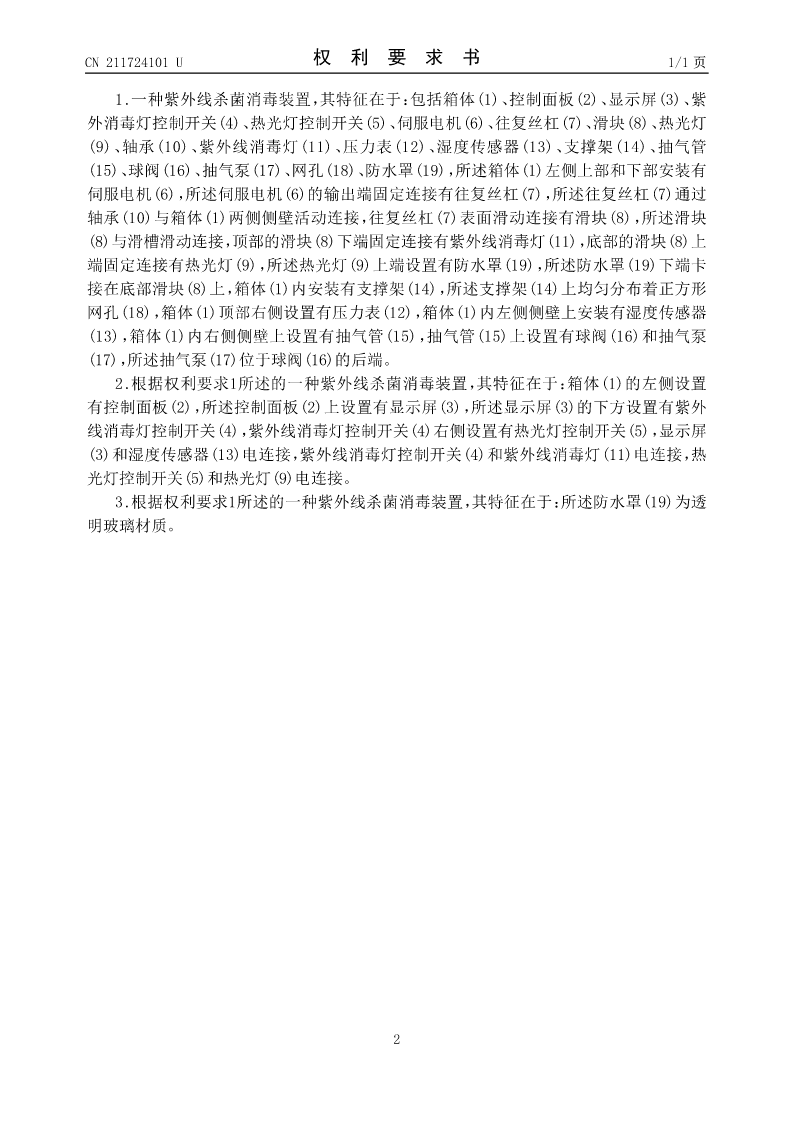

CN211724101U权利要求书1/1页

1.一种紫外线杀菌消毒装置，其特征在于：包括箱体(1)、控制面板(2)、显示屏(3)、紫
外消毒灯控制开关(4)、热光灯控制开关(5)、伺服电机(6)、往复丝杠(7)、滑块(8)、热光灯
(9)、轴承(10)、紫外线消毒灯(11)、压力表(12)、湿度传感器(13)、支撑架(14)、抽气管
(15)、球阀(16)、抽气泵(17)、网孔(18)、防水罩(19)，所述箱体(1)左侧上部和下部安装有
伺服电机(6)，所述伺服电机(6)的输出端固定连接有往复丝杠(7)，所述往复丝杠(7)通过
轴承(10)与箱体(1)两侧侧壁活动连接，往复丝杠(7)表面滑动连接有滑块(8)，所述滑块
(8)与滑槽滑动连接，顶部的滑块(8)下端固定连接有紫外线消毒灯(11)，底部的滑块(8)上
端固定连接有热光灯(9)，所述热光灯(9)上端设置有防水罩(19)，所述防水罩(19)下端卡
接在底部滑块(8)上，箱体(1)内安装有支撑架(14)，所述支撑架(14)上均匀分布着正方形
网孔(18)，箱体(1)顶部右侧设置有压力表(12)，箱体(1)内左侧侧壁上安装有湿度传感器
(13)，箱体(1)内右侧侧壁上设置有抽气管(15)，抽气管(15)上设置有球阀(16)和抽气泵
(17)，所述抽气泵(17)位于球阀(16)的后端。
2.根据权利要求1所述的一种紫外线杀菌消毒装置，其特征在于：箱体(1)的左侧设置
有控制面板(2)，所述控制面板(2)上设置有显示屏(3)，所述显示屏(3)的下方设置有紫外
线消毒灯控制开关(4)，紫外线消毒灯控制开关(4)右侧设置有热光灯控制开关(5)，显示屏
(3)和湿度传感器(13)电连接，紫外线消毒灯控制开关(4)和紫外线消毒灯(11)电连接，热
光灯控制开关(5)和热光灯(9)电连接。
3.根据权利要求1所述的一种紫外线杀菌消毒装置，其特征在于：所述防水罩(19)为透
明玻璃材质。

2

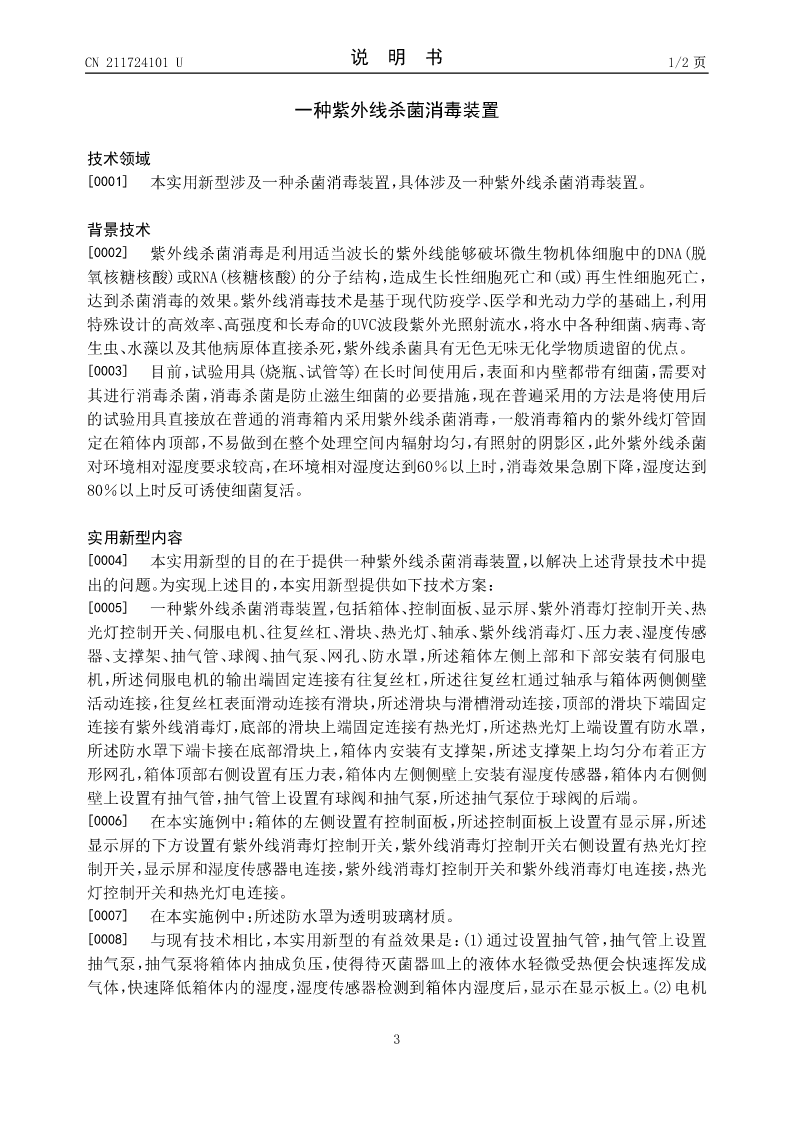

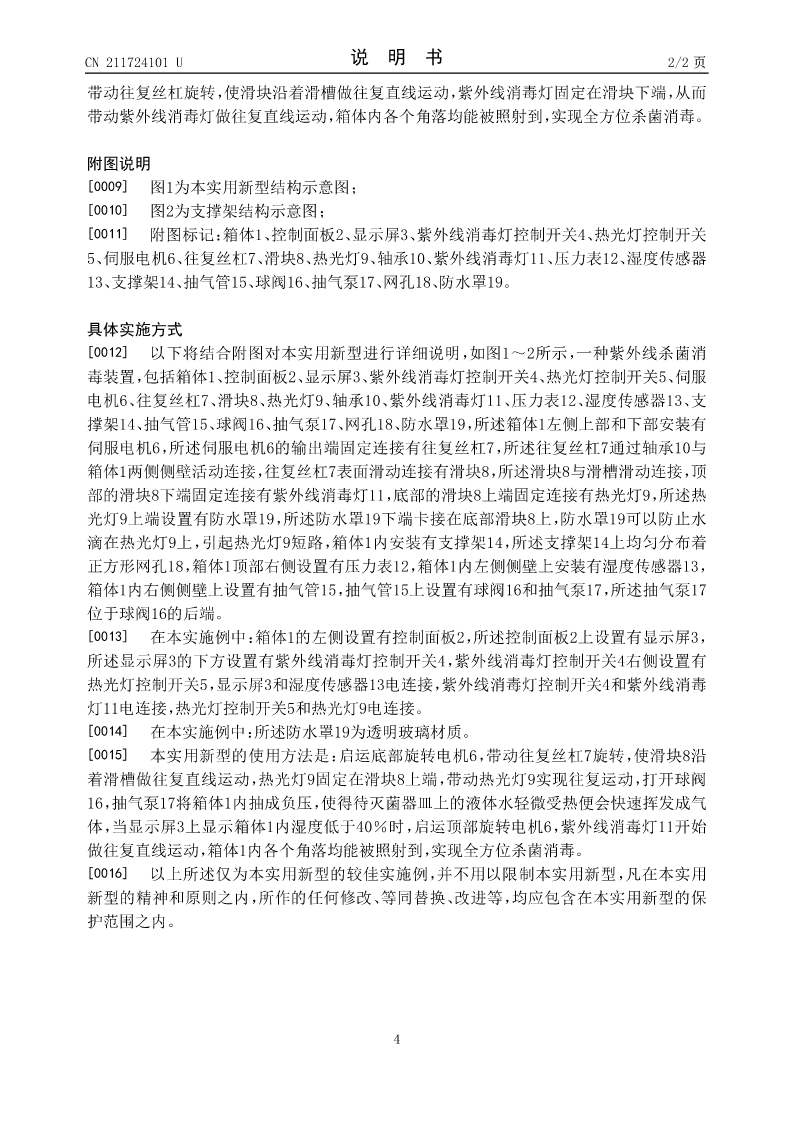

CN211724101U说明书1/2页

一种紫外线杀菌消毒装置

技术领域
[0001]本实用新型涉及一种杀菌消毒装置，具体涉及一种紫外线杀菌消毒装置。

背景技术
[0002]紫外线杀菌消毒是利用适当波长的紫外线能够破坏微生物机体细胞中的DNA(脱
氧核糖核酸)或RNA(核糖核酸)的分子结构，造成生长性细胞死亡和(或)再生性细胞死亡，
达到杀菌消毒的效果。紫外线消毒技术是基于现代防疫学、医学和光动力学的基础上，利用
特殊设计的高效率、高强度和长寿命的UVC波段紫外光照射流水，将水中各种细菌、病毒、寄
生虫、水藻以及其他病原体直接杀死，紫外线杀菌具有无色无味无化学物质遗留的优点。
[0003]目前，试验用具(烧瓶、试管等)在长时间使用后，表面和内壁都带有细菌，需要对
其进行消毒杀菌，消毒杀菌是防止滋生细菌的必要措施，现在普遍采用的方法是将使用后
的试验用具直接放在普通的消毒箱内采用紫外线杀菌消毒，一般消毒箱内的紫外线灯管固
定在箱体内顶部，不易做到在整个处理空间内辐射均匀，有照射的阴影区，此外紫外线杀菌
对环境相对湿度要求较高，在环境相对湿度达到60％以上时，消毒效果急剧下降，湿度达到
80％以上时反可诱使细菌复活。

实用新型内容
[0004]本实用新型的目的在于提供一种紫外线杀菌消毒装置，以解决上述背景技术中提
出的问题
