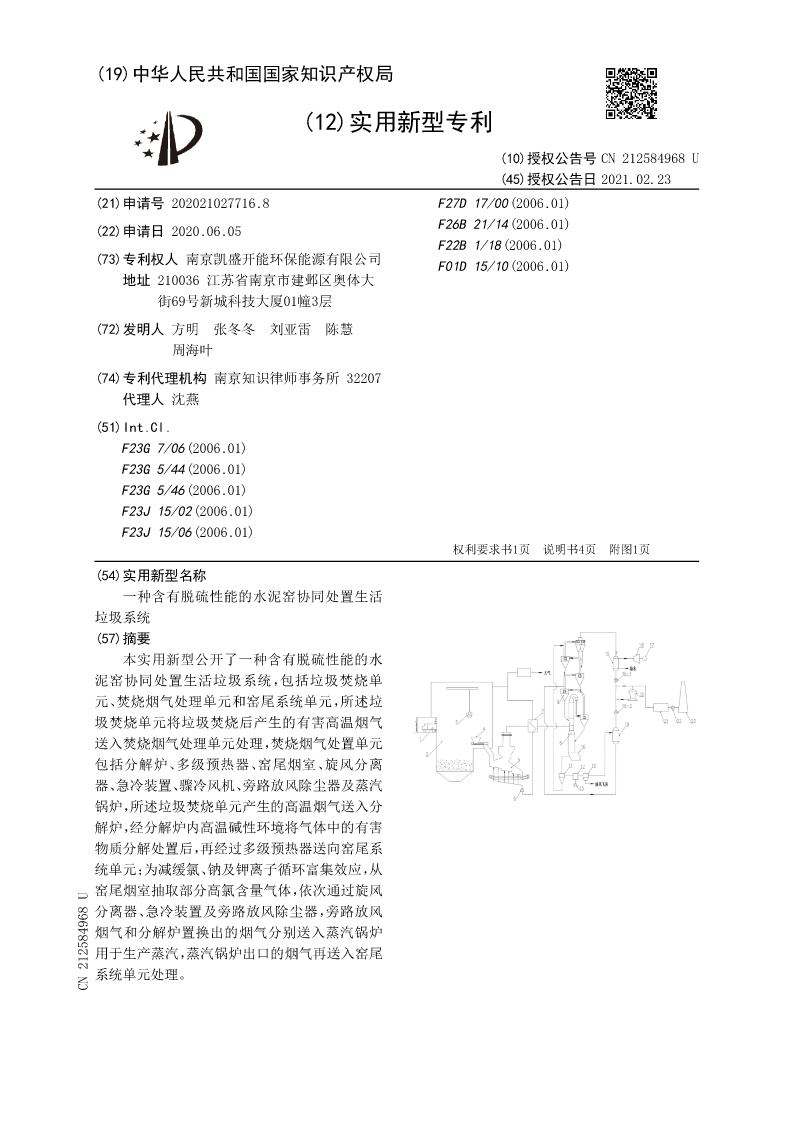

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN212584968U
(45)授权公告日2021.02.23
(21)申请号202021027716.8F27D17/00(2006.01)
(22)申请日2020.06.05F26B21/14(2006.01)
F22B1/18(2006.01)
(73)专利权人南京凯盛开能环保能源有限公司F01D15/10(2006.01)
地址210036江苏省南京市建邺区奥体大

街69号新城科技大厦01幢3层
(72)发明人方明张冬冬刘亚雷陈慧
周海叶
(74)专利代理机构南京知识律师事务所32207
代理人沈燕
(51)Int.Cl.
F23G7/06(2006.01)
F23G5/44(2006.01)
F23G5/46(2006.01)
F23J15/02(2006.01)
F23J15/06(2006.01)
权利要求书1页说明书4页附图1页
(54)实用新型名称
一种含有脱硫性能的水泥窑协同处置生活
垃圾系统
(57)摘要
本实用新型公开了一种含有脱硫性能的水
泥窑协同处置生活垃圾系统，包括垃圾焚烧单
元、焚烧烟气处理单元和窑尾系统单元，所述垃
圾焚烧单元将垃圾焚烧后产生的有害高温烟气
送入焚烧烟气处理单元处理，焚烧烟气处置单元
包括分解炉、多级预热器、窑尾烟室、旋风分离
器、急冷装置、骤冷风机、旁路放风除尘器及蒸汽
锅炉，所述垃圾焚烧单元产生的高温烟气送入分
解炉，经分解炉内高温碱性环境将气体中的有害
物质分解处置后，再经过多级预热器送向窑尾系
统单元；为减缓氯、钠及钾离子循环富集效应，从
窑尾烟室抽取部分高氯含量气体，依次通过旋风
分离器、急冷装置及旁路放风除尘器，旁路放风
烟气和分解炉置换出的烟气分别送入蒸汽锅炉
用于生产蒸汽，蒸汽锅炉出口的烟气再送入窑尾
系统单元处理。
CN212584968U
CN212584968U权利要求书1/1页

1.一种含有脱硫性能的水泥窑协同处置生活垃圾系统，其特征在于，包括垃圾焚烧单
元、焚烧烟气处理单元和窑尾系统单元，所述垃圾焚烧单元将垃圾焚烧后产生的有害高温
烟气送入焚烧烟气处理单元处理，焚烧烟气处置单元包括分解炉、多级预热器、窑尾烟室、
旋风分离器、急冷装置、骤冷风机、旁路放风除尘器及蒸汽锅炉，所述垃圾焚烧单元产生的
高温烟气送入分解炉，经分解炉内高温碱性环境将气体中的有害物质分解处置后，再经过
多级预热器送向窑尾系统单元；为减缓氯、钠及钾离子循环富集效应，从窑尾烟室抽取部分
高氯含量气体，依次通过旋风分离器、急冷装置及旁路放风除尘器，旁路放风烟气和分解炉
置换出的烟气分别送入蒸汽锅炉用于生产蒸汽，蒸汽锅炉出口的烟气再送入窑尾系统单元
处理。
2.根据权利要求1所述的含有脱硫性能的水泥窑协同处置生活垃圾系统，其特征在于，
所述多级预热器包括C11、C12、C2、C3、C4及C5段，垃圾焚烧烟气进入分解炉后，再依次经过
多级预热器的C5、C4、C3、C2、C12、C11段实现烟气无害化处置。
3.根据权利要求2所述的含有脱硫性能的水泥窑协同处置生活垃圾系统，其特征在于，
在所述多级预热器的C4段出口后端抽取部分的高温烟气，直接送入蒸汽锅炉用于生产蒸
汽。
4.根据权利要求3所述的含有脱硫性能的水泥窑协同处置生活垃圾系统，其特征在于，
高温烟气由窑尾烟室送入旋风分离器后，旋风分离器粗滤出的大量高活性飞灰送至C2段预
热器出口风管处经多级预热器的C12、C11段通过高温解毒实现烟气无害化处置，实现水泥
窑尾废气脱硫。
5.根据权利要求1所述的含有脱硫性能的水泥窑协同处置生活垃圾系统，其特征在于，
所述垃圾焚烧单元包括垃圾运输车、垃圾储存坑、行车抓斗、进料口、炉排炉、一次风机及换
热器；所述垃圾运输车将垃圾运送至垃圾储存坑，行车抓斗设置在垃圾储存坑上方，将垃圾
抓入进料口，垃圾进入进料口后掉在炉排炉进行干燥和焚烧，一次风机为炉排炉送入空气，
焚烧垃圾所产生的高温烟气通过换热器后，送入焚烧烟气处置单元的分解炉。
6.根据权利要求1所述的含有脱硫性能的水泥窑协同处置生活垃圾系统，其特征在于，
窑尾系统单元包括窑尾锅炉、汽轮机、发电机、第一高温风机、第二高温风机、生料磨、窑尾
除尘器、窑尾风机及烟囱；经多级预热器处理的烟气送入窑尾锅炉生产的蒸汽，通向汽轮机
和发电机用于发电，而窑尾锅炉和蒸汽锅炉排出的烟气分别由第一高温风机和第二高温风
机送至生料磨入口参与生料烘干，再送入窑尾除尘器并进一步净化烟气中的粉尘和SOx，达
到排放标准后，最后由窑尾风机送入烟囱排入大气。

2

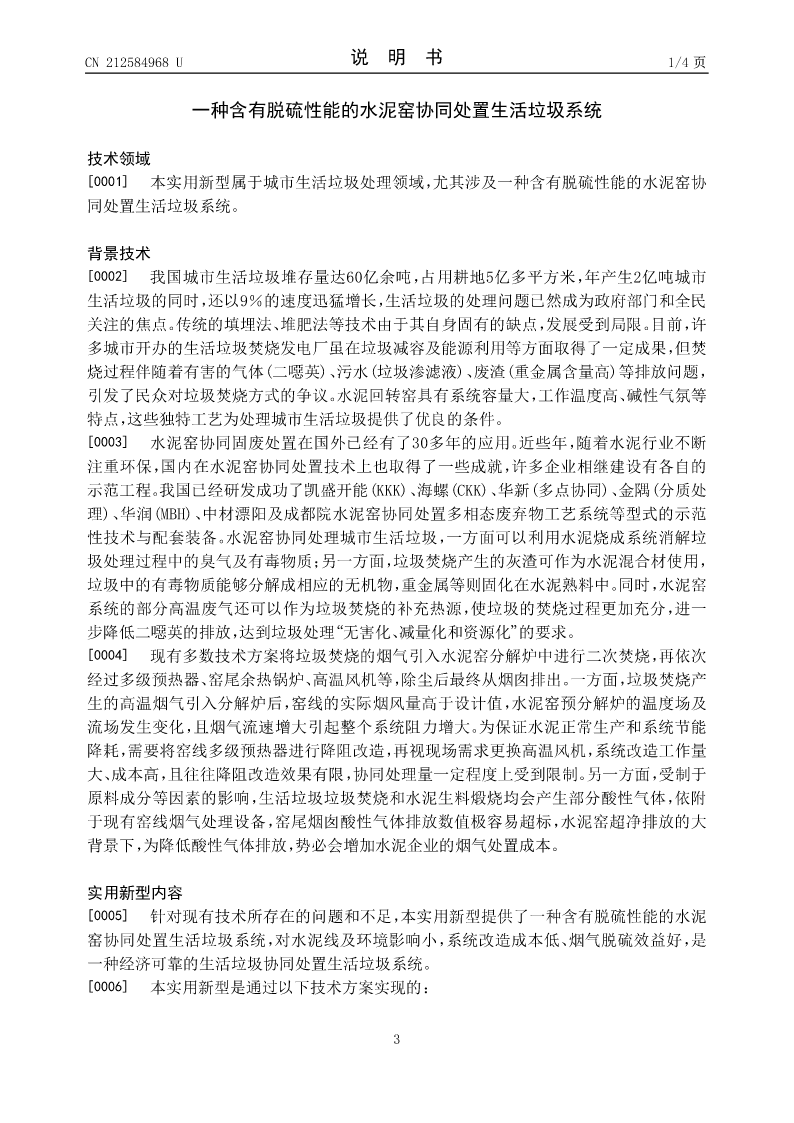

CN212584968U说明书1/4页

一种含有脱硫性能的水泥窑协同处置生活垃圾系统

技术领域

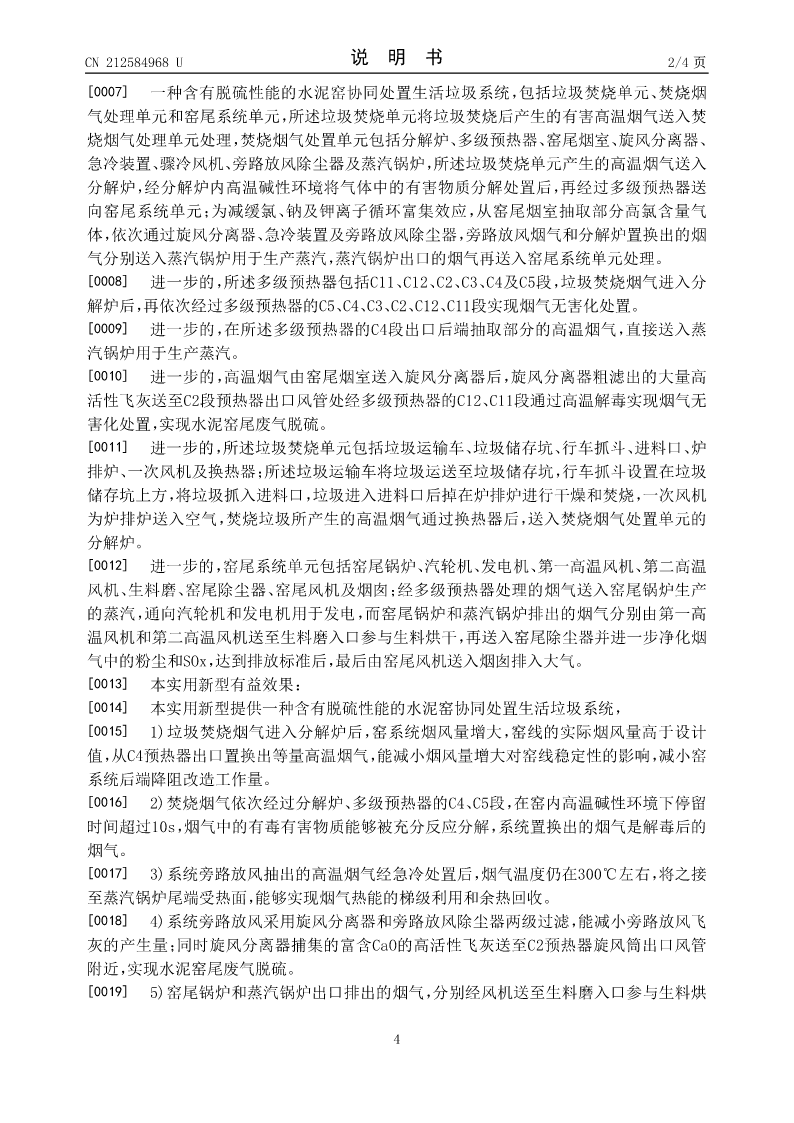

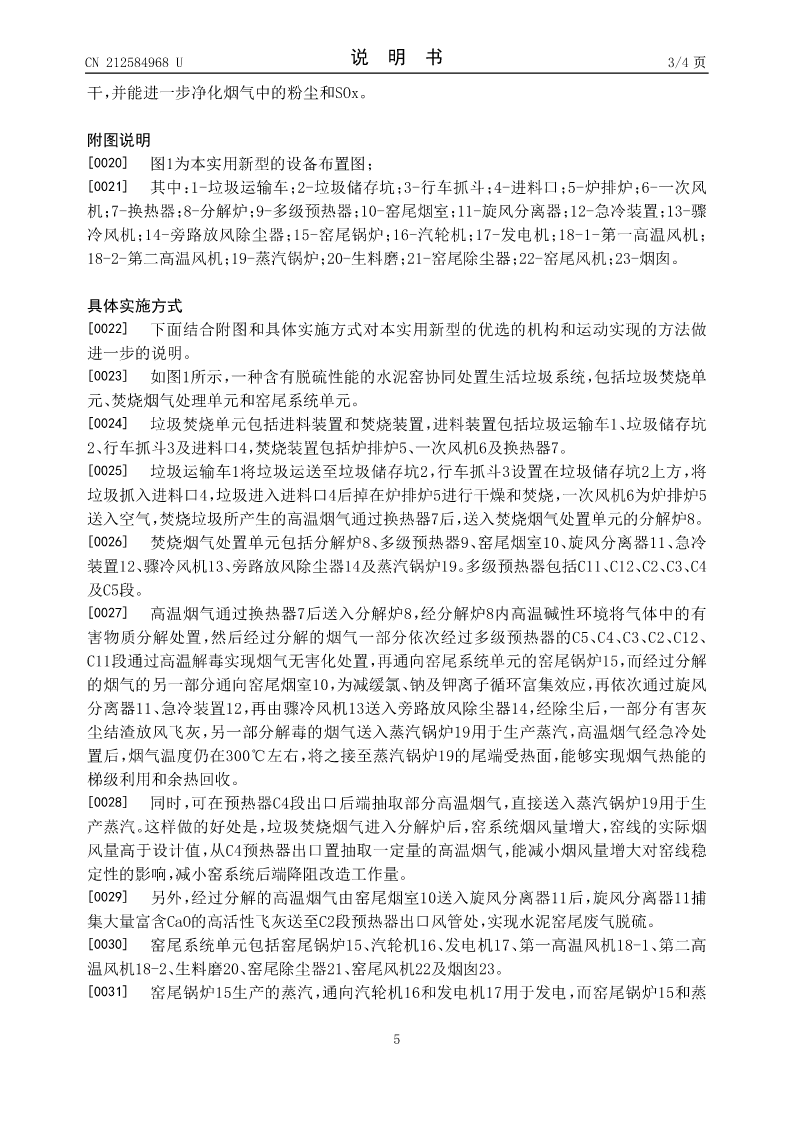

[0001]本实用新型属于城市
