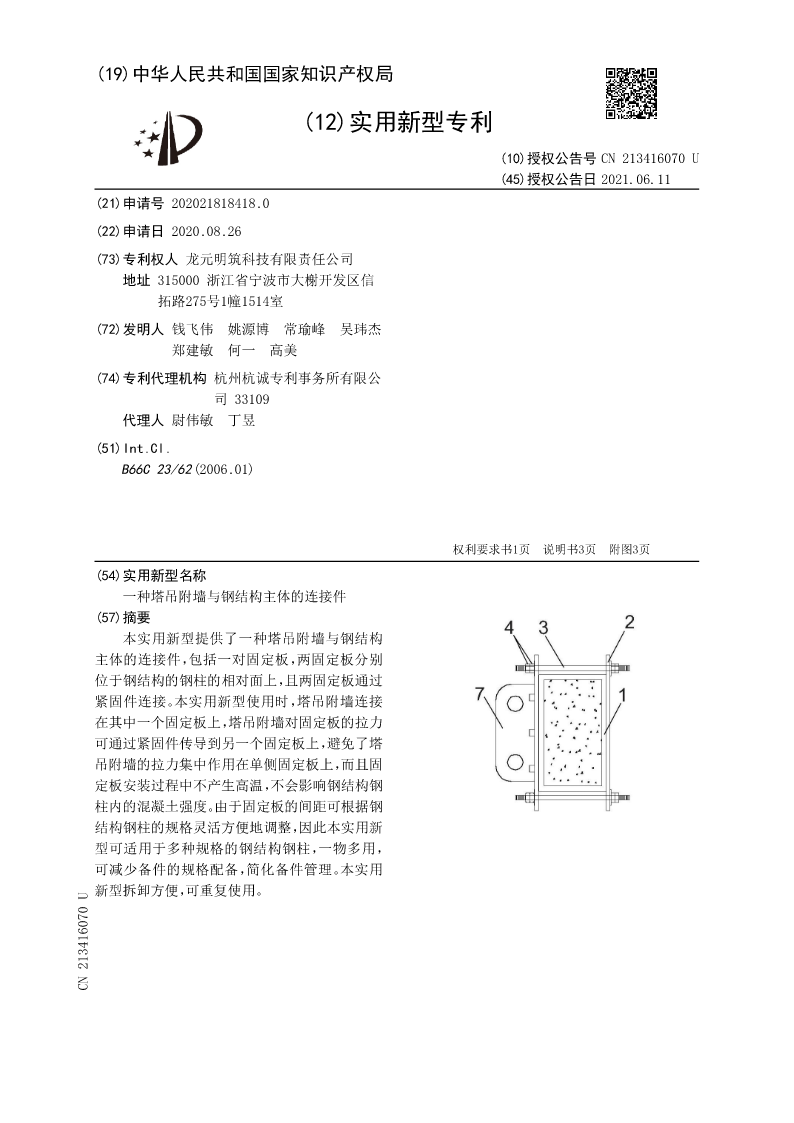

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN213416070U
(45)授权公告日2021.06.11
(21)申请号202021818418.0
(22)申请日2020.08.26
(73)专利权人龙元明筑科技有限责任公司
地址315000浙江省宁波市大榭开发区信
拓路275号1幢1514室
(72)发明人钱飞伟姚源博常瑜峰吴玮杰
郑建敏何一高美
(74)专利代理机构杭州杭诚专利事务所有限公
司33109
代理人尉伟敏丁昱
(51)Int.Cl.
B66C23/62(2006.01)

权利要求书1页说明书3页附图3页
(54)实用新型名称
一种塔吊附墙与钢结构主体的连接件
(57)摘要
本实用新型提供了一种塔吊附墙与钢结构
主体的连接件，包括一对固定板，两固定板分别
位于钢结构的钢柱的相对面上，且两固定板通过
紧固件连接。本实用新型使用时，塔吊附墙连接
在其中一个固定板上，塔吊附墙对固定板的拉力
可通过紧固件传导到另一个固定板上，避免了塔
吊附墙的拉力集中作用在单侧固定板上，而且固
定板安装过程中不产生高温，不会影响钢结构钢
柱内的混凝土强度。由于固定板的间距可根据钢
结构钢柱的规格灵活方便地调整，因此本实用新
型可适用于多种规格的钢结构钢柱，一物多用，
可减少备件的规格配备，简化备件管理。本实用
新型拆卸方便，可重复使用。
CN213416070U

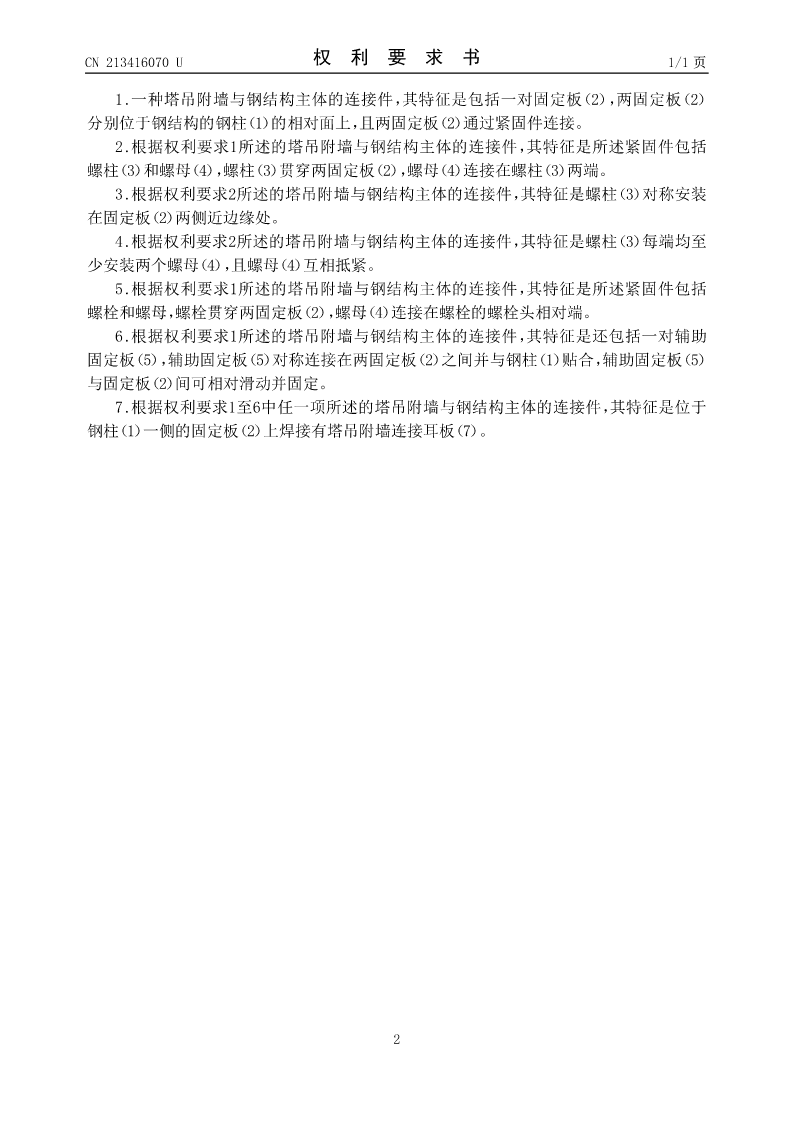

CN213416070U权利要求书1/1页

1.一种塔吊附墙与钢结构主体的连接件，其特征是包括一对固定板（2），两固定板（2）
分别位于钢结构的钢柱（1）的相对面上，且两固定板（2）通过紧固件连接。
2.根据权利要求1所述的塔吊附墙与钢结构主体的连接件，其特征是所述紧固件包括
螺柱（3）和螺母（4），螺柱（3）贯穿两固定板（2），螺母（4）连接在螺柱（3）两端。
3.根据权利要求2所述的塔吊附墙与钢结构主体的连接件，其特征是螺柱（3）对称安装
在固定板（2）两侧近边缘处。
4.根据权利要求2所述的塔吊附墙与钢结构主体的连接件，其特征是螺柱（3）每端均至
少安装两个螺母（4），且螺母（4）互相抵紧。
5.根据权利要求1所述的塔吊附墙与钢结构主体的连接件，其特征是所述紧固件包括
螺栓和螺母，螺栓贯穿两固定板（2），螺母（4）连接在螺栓的螺栓头相对端。
6.根据权利要求1所述的塔吊附墙与钢结构主体的连接件，其特征是还包括一对辅助
固定板（5），辅助固定板（5）对称连接在两固定板（2）之间并与钢柱（1）贴合，辅助固定板（5）
与固定板（2）间可相对滑动并固定。
7.根据权利要求1至6中任一项所述的塔吊附墙与钢结构主体的连接件，其特征是位于
钢柱（1）一侧的固定板（2）上焊接有塔吊附墙连接耳板（7）。

2

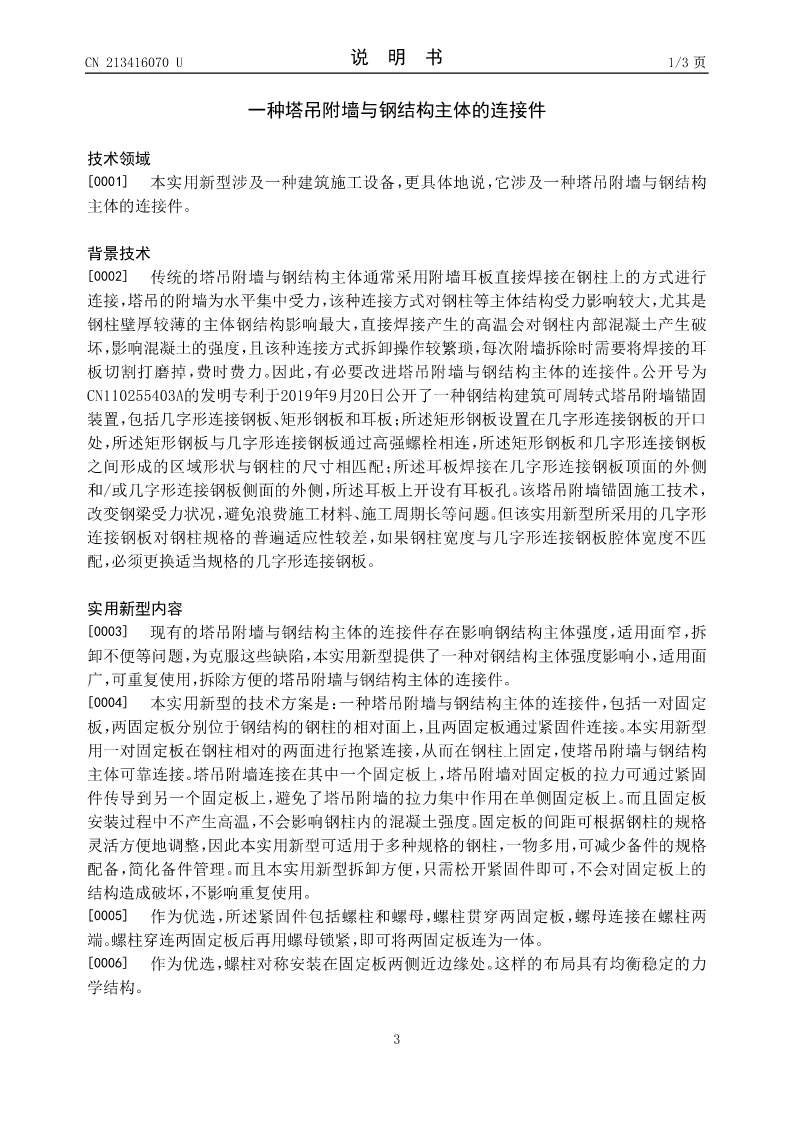

CN213416070U说明书1/3页

一种塔吊附墙与钢结构主体的连接件

技术领域
[0001]本实用新型涉及一种建筑施工设备，更具体地说，它涉及一种塔吊附墙与钢结构
主体的连接件。

背景技术
[0002]传统的塔吊附墙与钢结构主体通常采用附墙耳板直接焊接在钢柱上的方式进行
连接，塔吊的附墙为水平集中受力，该种连接方式对钢柱等主体结构受力影响较大，尤其是
钢柱壁厚较薄的主体钢结构影响最大，直接焊接产生的高温会对钢柱内部混凝土产生破
坏，影响混凝土的强度，且该种连接方式拆卸操作较繁琐，每次附墙拆除时需要将焊接的耳
板切割打磨掉，费时费力。因此，有必要改进塔吊附墙与钢结构主体的连接件。公开号为
CN110255403A的发明专利于2019年9月20日公开了一种钢结构建筑可周转式塔吊附墙锚固
装置，包括几字形连接钢板、矩形钢板和耳板；所述矩形钢板设置在几字形连接钢板的开口
处，所述矩形钢板与几字形连接钢板通过高强螺栓相连，所述矩形钢板和几字形连接钢板
之间形成的区域形状与钢柱的尺寸相匹配；所述耳板焊接在几字形连接钢板顶面的外侧
和/或几字形连接钢板侧面的外侧，所述耳板上开设有耳板孔。该塔吊附墙锚固施工技术，
改变钢梁受力状况，避免浪费施工材料、施工周期长等问题。但该实用新型所采用的几字形
连接钢板对钢柱规格的普遍适应性较差，如果钢柱宽度与几字形连接钢板腔体宽度不匹
配，必须更换适当规格的几字形连接钢板。

实用新型内容
[0003]现有的塔吊附墙与钢结构主体的连接件存在影响钢结构主体强度，适用面窄，拆
卸不便等问题，为克服这些缺陷，本实用新型提供了一种对钢结构主体强度影响小，适用面
广，可重复使用，拆除方便的塔吊附墙与钢结构主体的连接件。
[0004]本实用新型的技术方案是：一种塔吊附墙与钢结构主体的连接件，包括一对固定
板，两固定板分别位于钢结构的钢柱的相对面上，且两固定板通过紧固件连接。本实用新型

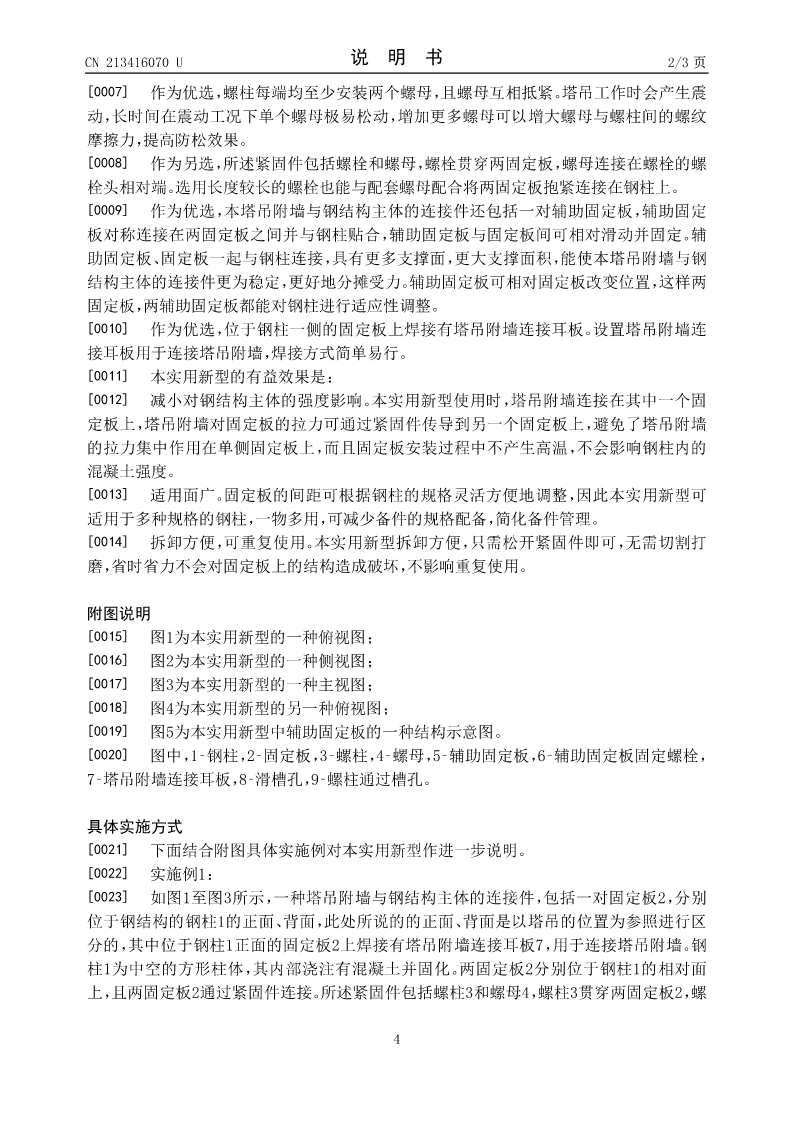

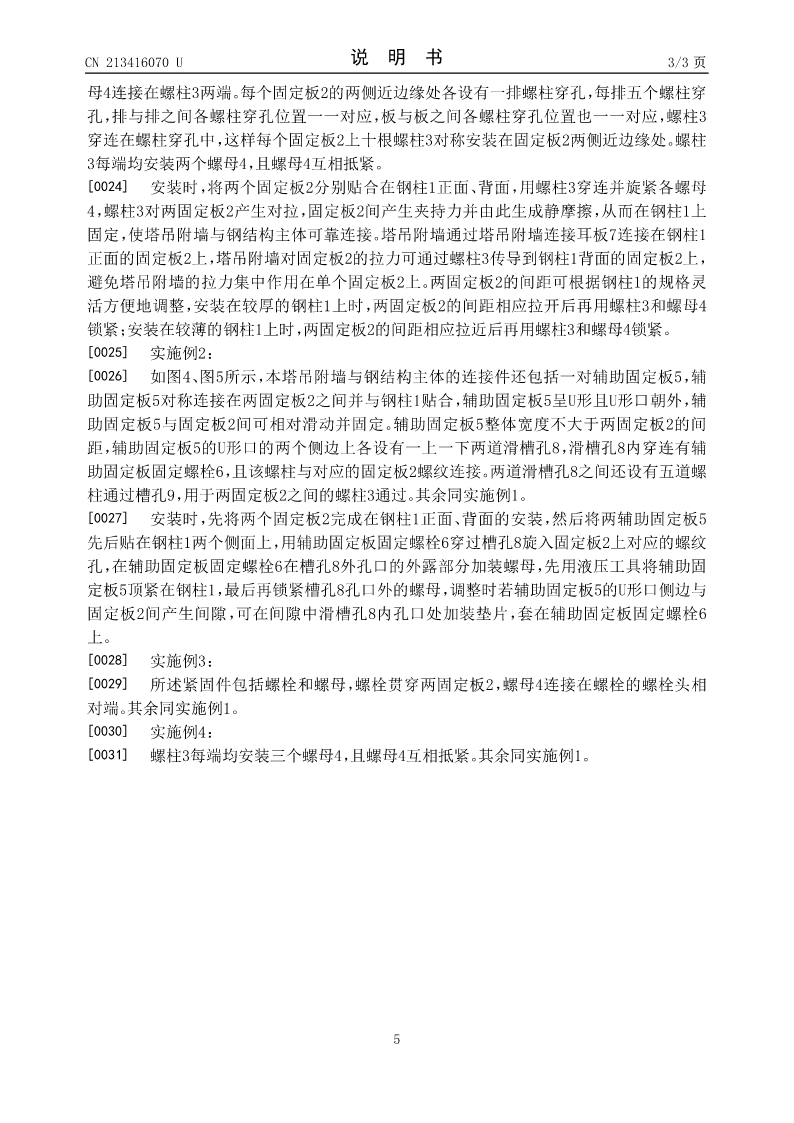

用一对固定板在钢柱相对
