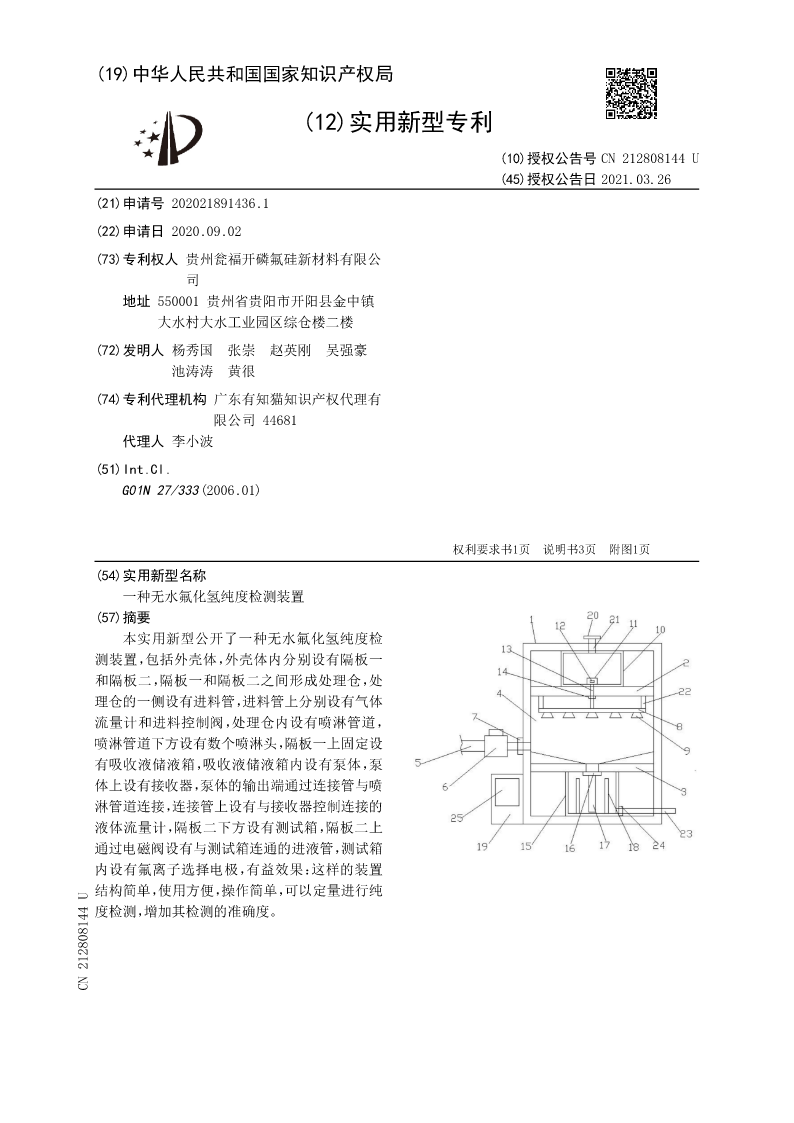

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN212808144U
(45)授权公告日2021.03.26
(21)申请号202021891436.1
(22)申请日2020.09.02
(73)专利权人贵州瓮福开磷氟硅新材料有限公
司
地址550001贵州省贵阳市开阳县金中镇
大水村大水工业园区综仓楼二楼
(72)发明人杨秀国张崇赵英刚吴强豪
池涛涛黄很
(74)专利代理机构广东有知猫知识产权代理有
限公司44681
代理人李小波
(51)Int.Cl.
G01N27/333(2006.01)

权利要求书1页说明书3页附图1页
(54)实用新型名称
一种无水氟化氢纯度检测装置
(57)摘要
本实用新型公开了一种无水氟化氢纯度检
测装置，包括外壳体，外壳体内分别设有隔板一
和隔板二，隔板一和隔板二之间形成处理仓，处
理仓的一侧设有进料管，进料管上分别设有气体
流量计和进料控制阀，处理仓内设有喷淋管道，
喷淋管道下方设有数个喷淋头，隔板一上固定设
有吸收液储液箱，吸收液储液箱内设有泵体，泵
体上设有接收器，泵体的输出端通过连接管与喷
淋管道连接，连接管上设有与接收器控制连接的
液体流量计，隔板二下方设有测试箱，隔板二上
通过电磁阀设有与测试箱连通的进液管，测试箱
内设有氟离子选择电极，有益效果：这样的装置
结构简单，使用方便，操作简单，可以定量进行纯
度检测，增加其检测的准确度。
CN212808144U

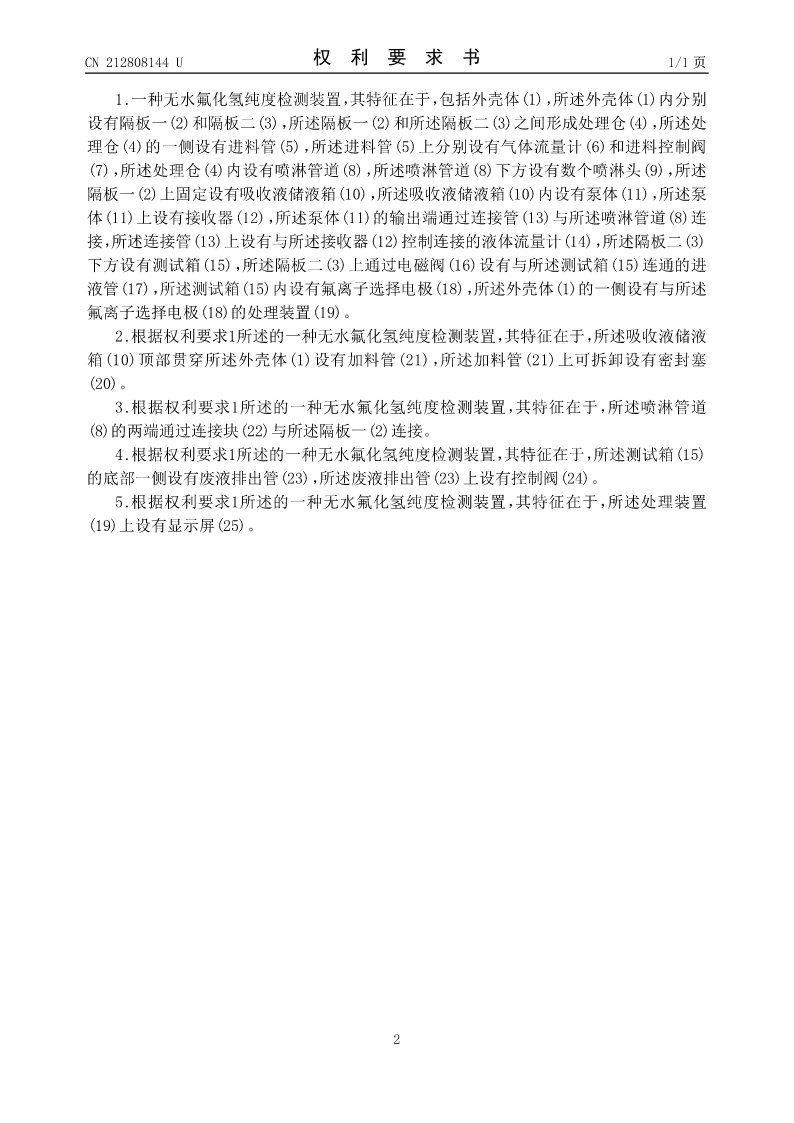

CN212808144U权利要求书1/1页

1.一种无水氟化氢纯度检测装置，其特征在于，包括外壳体(1)，所述外壳体(1)内分别
设有隔板一(2)和隔板二(3)，所述隔板一(2)和所述隔板二(3)之间形成处理仓(4)，所述处
理仓(4)的一侧设有进料管(5)，所述进料管(5)上分别设有气体流量计(6)和进料控制阀
(7)，所述处理仓(4)内设有喷淋管道(8)，所述喷淋管道(8)下方设有数个喷淋头(9)，所述
隔板一(2)上固定设有吸收液储液箱(10)，所述吸收液储液箱(10)内设有泵体(11)，所述泵
体(11)上设有接收器(12)，所述泵体(11)的输出端通过连接管(13)与所述喷淋管道(8)连
接，所述连接管(13)上设有与所述接收器(12)控制连接的液体流量计(14)，所述隔板二(3)
下方设有测试箱(15)，所述隔板二(3)上通过电磁阀(16)设有与所述测试箱(15)连通的进
液管(17)，所述测试箱(15)内设有氟离子选择电极(18)，所述外壳体(1)的一侧设有与所述
氟离子选择电极(18)的处理装置(19)。
2.根据权利要求1所述的一种无水氟化氢纯度检测装置，其特征在于，所述吸收液储液
箱(10)顶部贯穿所述外壳体(1)设有加料管(21)，所述加料管(21)上可拆卸设有密封塞
(20)。
3.根据权利要求1所述的一种无水氟化氢纯度检测装置，其特征在于，所述喷淋管道
(8)的两端通过连接块(22)与所述隔板一(2)连接。
4.根据权利要求1所述的一种无水氟化氢纯度检测装置，其特征在于，所述测试箱(15)
的底部一侧设有废液排出管(23)，所述废液排出管(23)上设有控制阀(24)。
5.根据权利要求1所述的一种无水氟化氢纯度检测装置，其特征在于，所述处理装置
(19)上设有显示屏(25)。

2

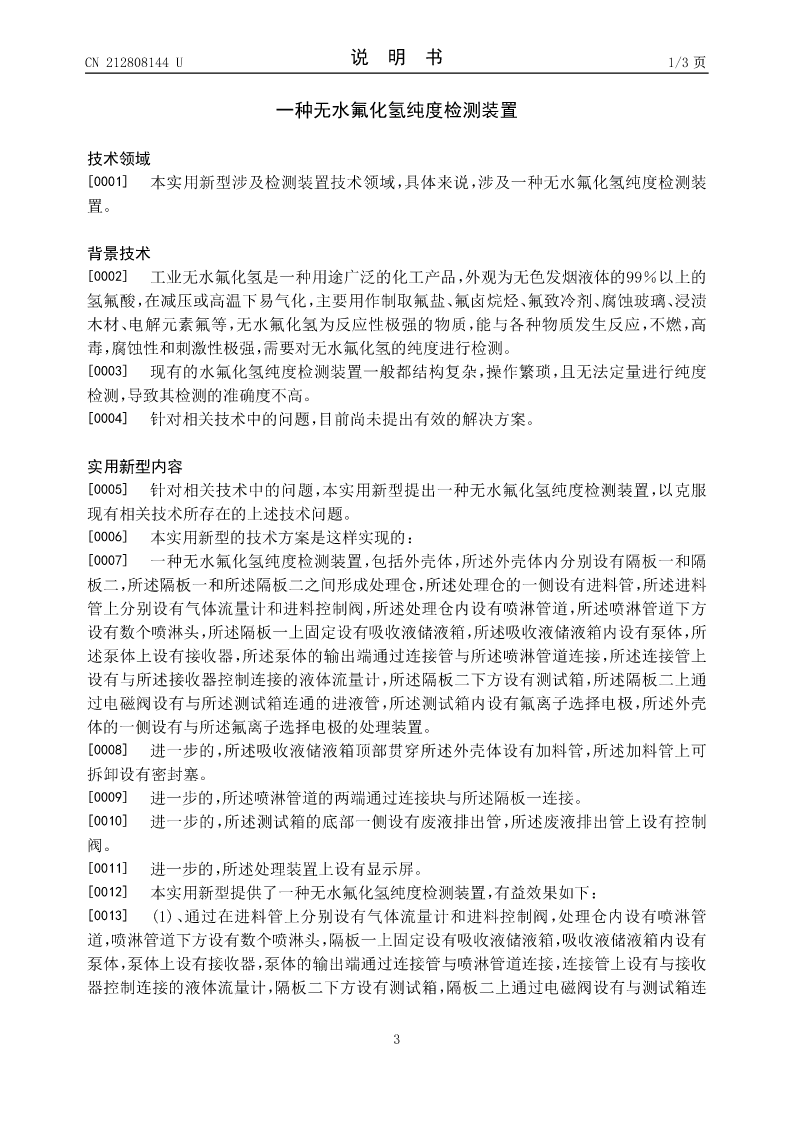

CN212808144U说明书1/3页

一种无水氟化氢纯度检测装置

技术领域
[0001]本实用新型涉及检测装置技术领域，具体来说，涉及一种无水氟化氢纯度检测装
置。

背景技术
[0002]工业无水氟化氢是一种用途广泛的化工产品，外观为无色发烟液体的99％以上的
氢氟酸，在减压或高温下易气化，主要用作制取氟盐、氟卤烷烃、氟致冷剂、腐蚀玻璃、浸渍
木材、电解元素氟等，无水氟化氢为反应性极强的物质，能与各种物质发生反应，不燃，高
毒，腐蚀性和刺激性极强，需要对无水氟化氢的纯度进行检测。
[0003]现有的水氟化氢纯度检测装置一般都结构复杂，操作繁琐，且无法定量进行纯度
检测，导致其检测的准确度不高。
[0004]针对相关技术中的问题，目前尚未提出有效的解决方案。

实用新型内容
[0005]针对相关技术中的问题，本实用新型提出一种无水氟化氢纯度检测装置，以克服
现有相关技术所存在的上述技术问题。
[0006]本实用新型的技术方案是这样实现的：
[0007]一种无水氟化氢纯度检测装置，包括外壳体，所述外壳体内分别设有隔板一和隔
板二，所述隔板一和所述隔板二之间形成处理仓，所述处理仓的一侧设有进料管，所述进料
管上分别设有气体流量计和进料控制阀，所述处理仓内设有喷淋管道，所述喷淋管道下方
设有数个喷淋头，所述隔板一上固定设有吸收液储液箱，所述吸收液储液箱内设有泵体，所
述
