2020229720849一种优化型用于水下钢管桩切割的刀具.pdf

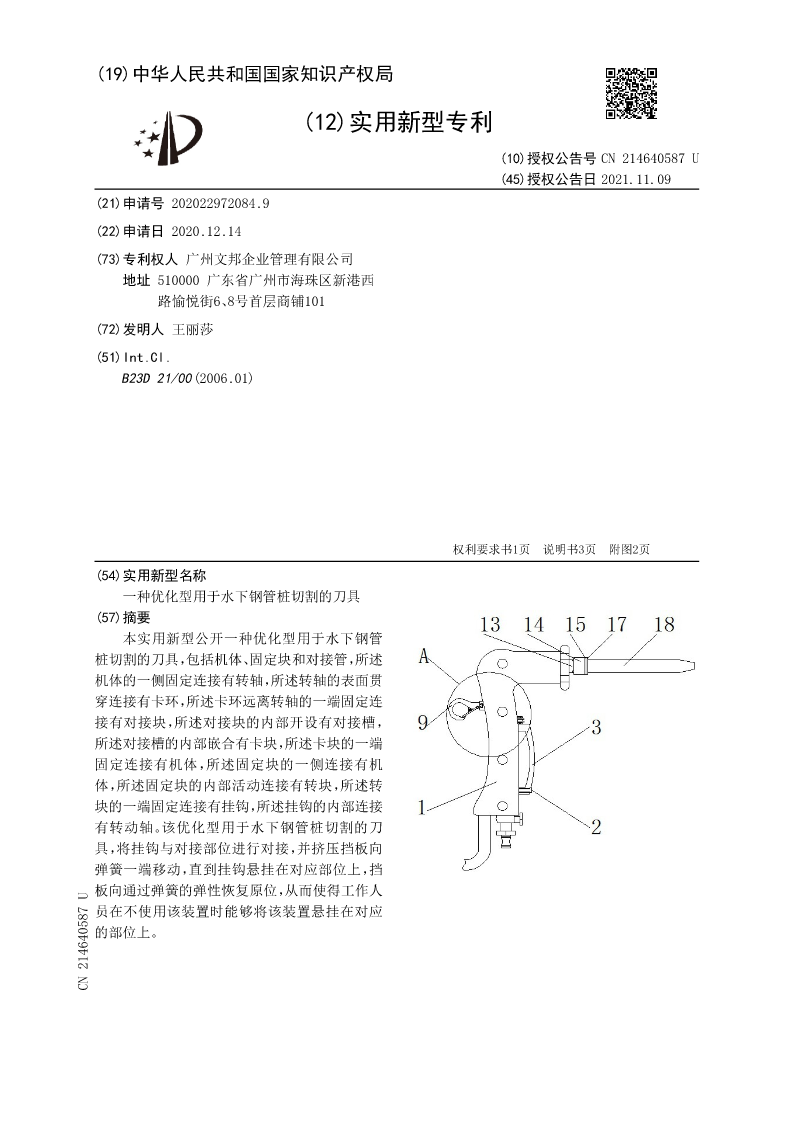

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN214640587U
(45)授权公告日2021.11.09
(21)申请号202022972084.9
(22)申请日2020.12.14
(73)专利权人广州文邦企业管理有限公司
地址510000广东省广州市海珠区新港西
路愉悦街6、8号首层商铺101
(72)发明人王丽莎
(51)Int.Cl.
B23D21/00(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种优化型用于水下钢管桩切割的刀具
(57)摘要
本实用新型公开一种优化型用于水下钢管
桩切割的刀具，包括机体、固定块和对接管，所述
机体的一侧固定连接有转轴，所述转轴的表面贯
穿连接有卡环，所述卡环远离转轴的一端固定连
接有对接块，所述对接块的内部开设有对接槽，
所述对接槽的内部嵌合有卡块，所述卡块的一端
固定连接有机体，所述固定块的一侧连接有机
体，所述固定块的内部活动连接有转块，所述转
块的一端固定连接有挂钩，所述挂钩的内部连接
有转动轴。该优化型用于水下钢管桩切割的刀
具，将挂钩与对接部位进行对接，并挤压挡板向
弹簧一端移动，直到挂钩悬挂在对应部位上，挡
板向通过弹簧的弹性恢复原位，从而使得工作人
员在不使用该装置时能够将该装置悬挂在对应
的部位上。
CN214640587U

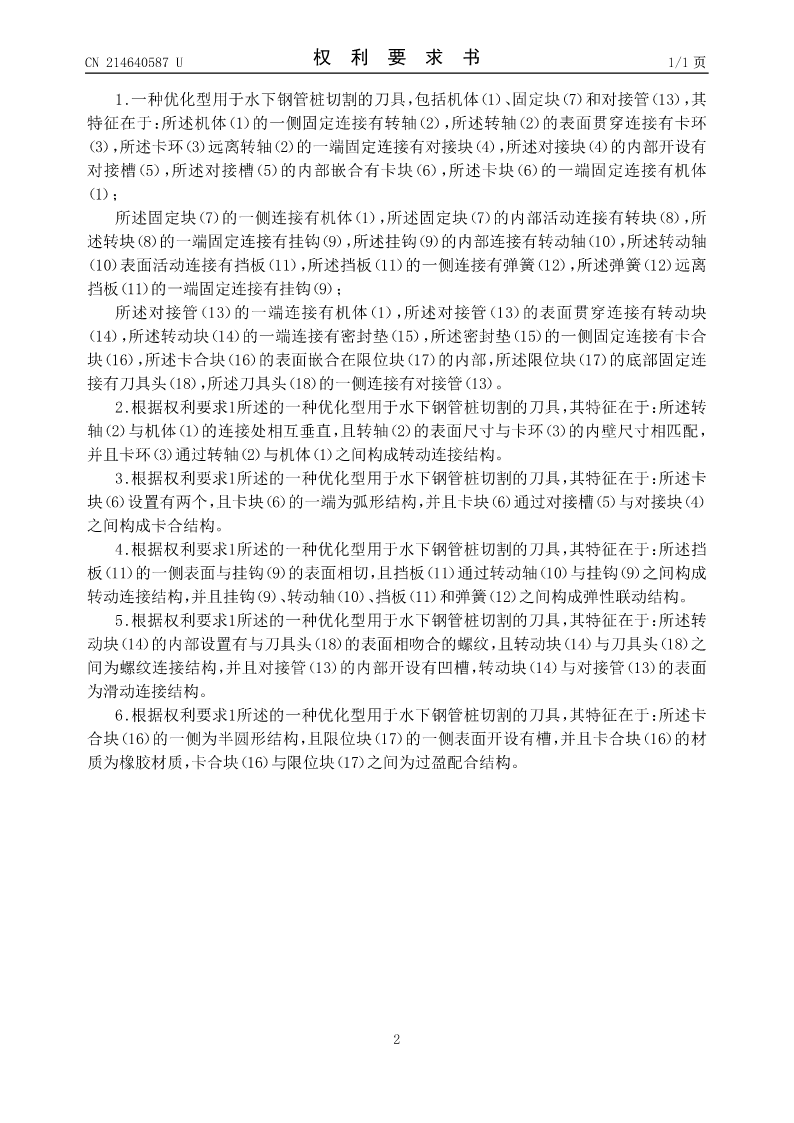

CN214640587U权利要求书1/1页

1.一种优化型用于水下钢管桩切割的刀具，包括机体（1）、固定块（7）和对接管（13），其
特征在于：所述机体（1）的一侧固定连接有转轴（2），所述转轴（2）的表面贯穿连接有卡环
（3），所述卡环（3）远离转轴（2）的一端固定连接有对接块（4），所述对接块（4）的内部开设有
对接槽（5），所述对接槽（5）的内部嵌合有卡块（6），所述卡块（6）的一端固定连接有机体
（1）；
所述固定块（7）的一侧连接有机体（1），所述固定块（7）的内部活动连接有转块（8），所
述转块（8）的一端固定连接有挂钩（9），所述挂钩（9）的内部连接有转动轴（10），所述转动轴
（10）表面活动连接有挡板（11），所述挡板（11）的一侧连接有弹簧（12），所述弹簧（12）远离
挡板（11）的一端固定连接有挂钩（9）；
所述对接管（13）的一端连接有机体（1），所述对接管（13）的表面贯穿连接有转动块
（14），所述转动块（14）的一端连接有密封垫（15），所述密封垫（15）的一侧固定连接有卡合
块（16），所述卡合块（16）的表面嵌合在限位块（17）的内部，所述限位块（17）的底部固定连
接有刀具头（18），所述刀具头（18）的一侧连接有对接管（13）。
2.根据权利要求1所述的一种优化型用于水下钢管桩切割的刀具，其特征在于：所述转
轴（2）与机体（1）的连接处相互垂直，且转轴（2）的表面尺寸与卡环（3）的内壁尺寸相匹配，
并且卡环（3）通过转轴（2）与机体（1）之间构成转动连接结构。
3.根据权利要求1所述的一种优化型用于水下钢管桩切割的刀具，其特征在于：所述卡
块（6）设置有两个，且卡块（6）的一端为弧形结构，并且卡块（6）通过对接槽（5）与对接块（4）
之间构成卡合结构。
4.根据权利要求1所述的一种优化型用于水下钢管桩切割的刀具，其特征在于：所述挡
板（11）的一侧表面与挂钩（9）的表面相切，且挡板（11）通过转动轴（10）与挂钩（9）之间构成
转动连接结构，并且挂钩（9）、转动轴（10）、挡板（11）和弹簧（12）之间构成弹性联动结构。
5.根据权利要求1所述的一种优化型用于水下钢管桩切割的刀具，其特征在于：所述转
动块（14）的内部设置有与刀具头（18）的表面相吻合的螺纹，且转动块（14）与刀具头（18）之
间为螺纹连接结构，并且对接管（13）的内部开设有凹槽，转动块（14）与对接管（13）的表面
为滑动连接结构。
6.根据权利要求1所述的一种优化型用于水下钢管桩切割的刀具，其特征在于：所述卡
合块（16）的一侧为半圆形结构，且限位块（17）的一侧表面开设有槽，并且卡合块（16）的材
质为橡胶材质，卡合块（16）与限位块（17）之间为过盈配合结构。

2

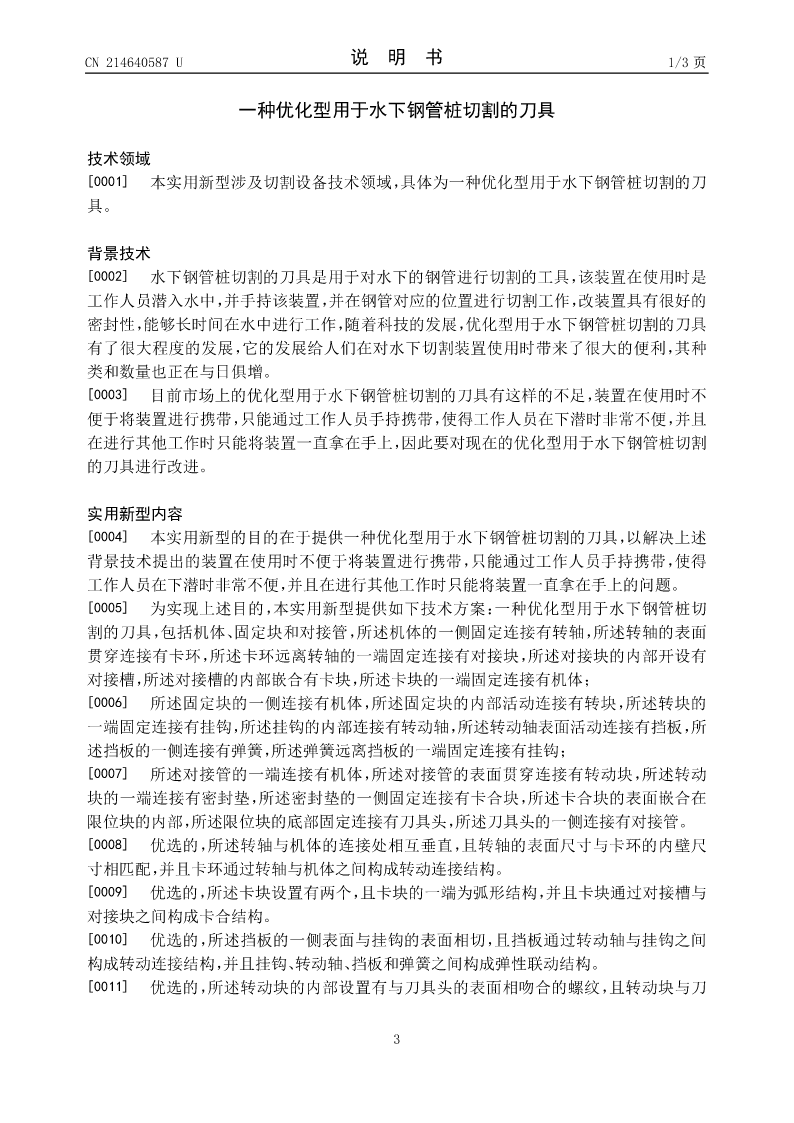

CN214640587U说明书1/3页

一种优化型用于水下钢管桩切割的刀具

技术领域
[0001]本实用新型涉及切割设备技术领域，具体为一种优化型用于水下钢管桩切割的刀
具。

背景技术
[0002]水下钢管桩切割的刀具是用于对水下的钢管进行切割的工具，该装置在使用时是
工作人员潜入水中，并手持该装置，并在钢管对应的位置进行切割工作，改装置具有很好的
密封性，能够长时间在水中进行工作，随着科技的发展，优化型用于水下钢管桩切割的刀具
有了很大程度的发展，它的发展给人们在对水下切
