(19)国家知识产权局

(12)发明专利

(10)授权公告号CN113232850B
(45)授权公告日2022.06.03
(21)申请号202110510386.0WO2019040490A1,2019.02.28
(22)申请日2021.05.11WO2015052409A1,2015.04.16
CN110435878A,2019.11.12
(65)同一申请的已公布的文献号GB597931A,1948.02.06
申请公布号CN113232850AUS6293492B1,2001.09.25
(43)申请公布日2021.08.10US4657484A,1987.04.14
(73)专利权人重庆大学CN111409819A,2020.07.14
地址400044重庆市沙坪坝区沙正街174号US4080097A,1978.03.21
专利权人彭州智能创仕科技有限公司CA3043193A1,2019.07.22
CN111232194A,2020.06.05
(72)发明人魏静王靖李思凡郭爱贵AUPM842194A0,1994.10.20
(74)专利代理机构重庆缙云专利代理事务所GB506404A,1939.05.26
(特殊普通合伙)50237CN107010216A,2017.08.04
专利代理师王翔CN110979653A,2020.04.10
(51)Int.Cl.蒋函成.某直升机主减传动系统振动能量传
B64C27/10(2006.01)递特性研究《.振动与冲击》.2021,
B64C27/48(2006.01)陈铭.共轴双旋翼直升机的技术特点及发
B64C27/80(2006.01)展《.航空制造》.2009,
赵冠.某型舰载直升机尾斜梁电动折叠系统
(56)对比文件研制《.优秀硕士学位论文全文库》.2019,
EP2778061A1,2014.09.17
US2020377208A1,2020.12.03审查员汪嘉瑶
权利要求书1页说明书4页附图1页
(54)发明名称靠性、安全性,设计简单可调结构的优势。

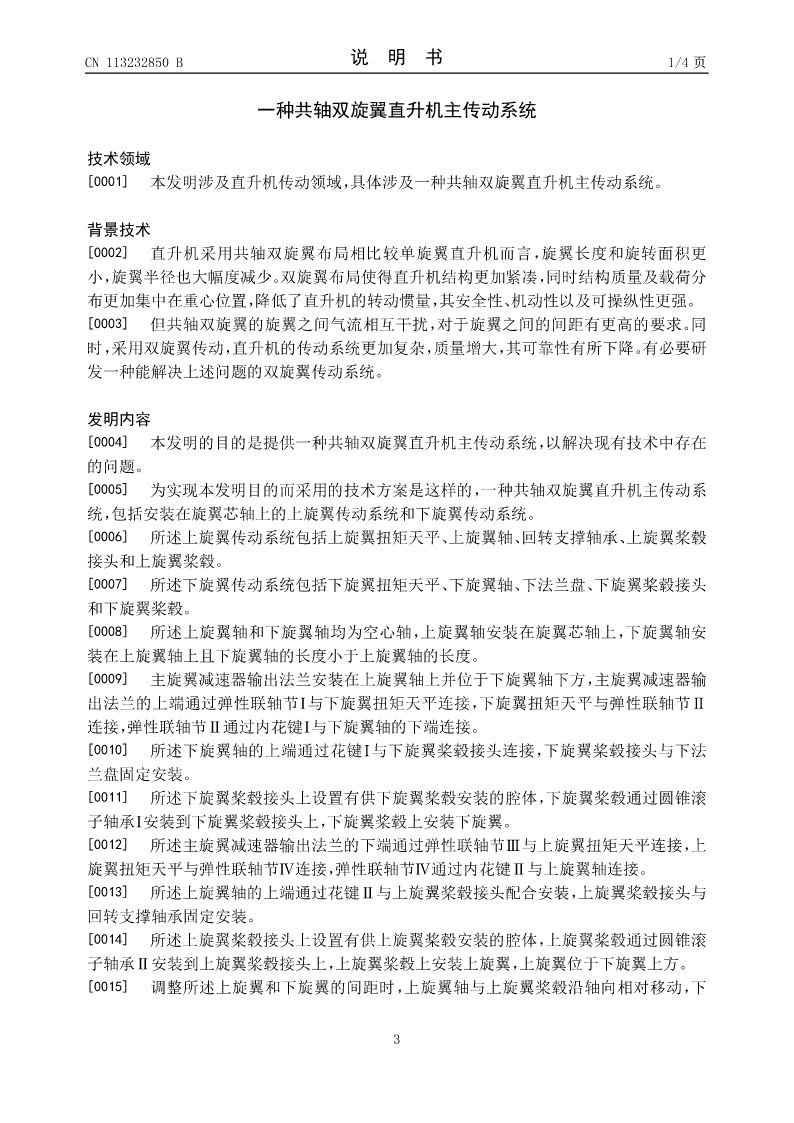

一种共轴双旋翼直升机主传动系统
(57)摘要
本发明公开了一种共轴双旋翼直升机主传
动系统,包括下旋翼传动系统和上旋翼传动系
统。下旋翼传动系统包括下旋翼桨毂、下旋翼轴
和下旋翼桨毂接头,上旋翼传动系统包括上旋翼
桨毂、上旋翼轴和上旋翼桨毂接头。主旋翼减速
器输出法兰将功率通过弹性联轴节、下旋翼扭矩
天平、弹性联轴节以及内花键1传递给下旋翼轴,
下旋翼轴与下旋翼桨毂配合输出。同时主旋翼减
速器输出法兰通过弹性联轴节、上旋翼扭矩天
平、弹性联轴节以及内花键2将功率传递给上旋
翼轴,上旋翼轴与上旋翼桨毂配合并驱动上旋翼
运动。该传动系统可同时驱动上旋翼和下旋翼运
CN113232850B
动,并保持相同反向的转速。该传动系统具备可

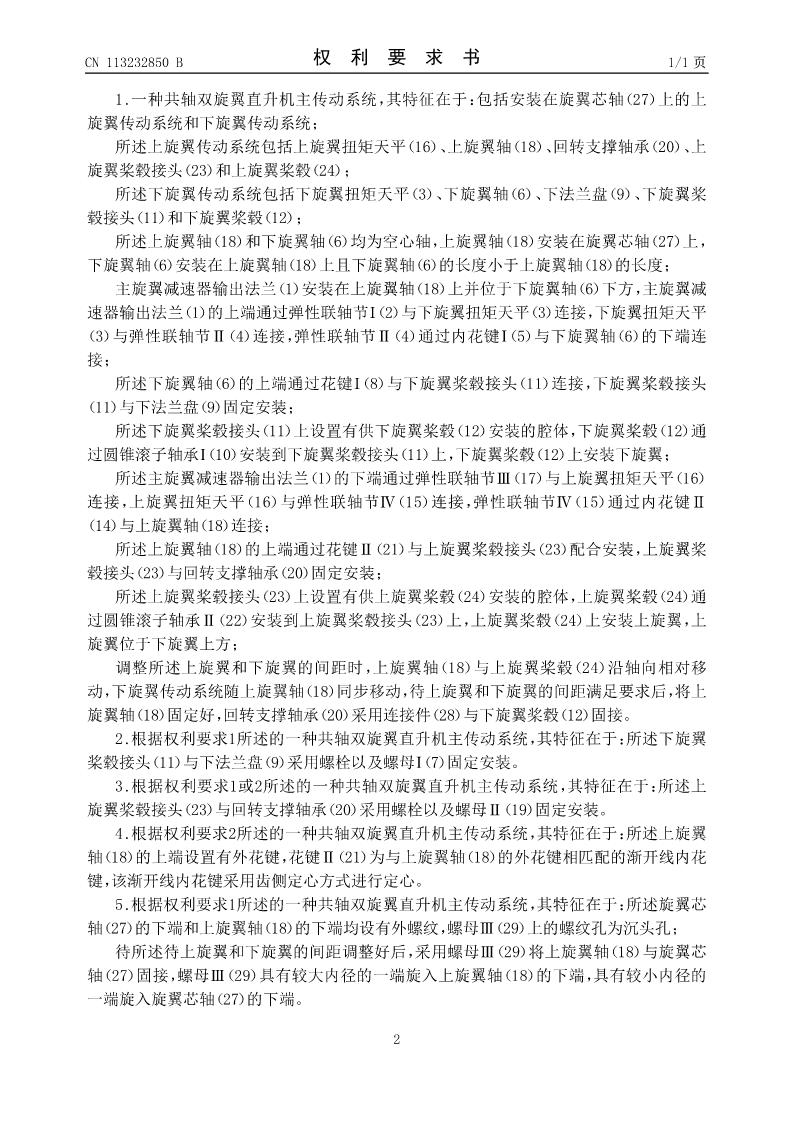

CN113232850B权利要求书1/1页

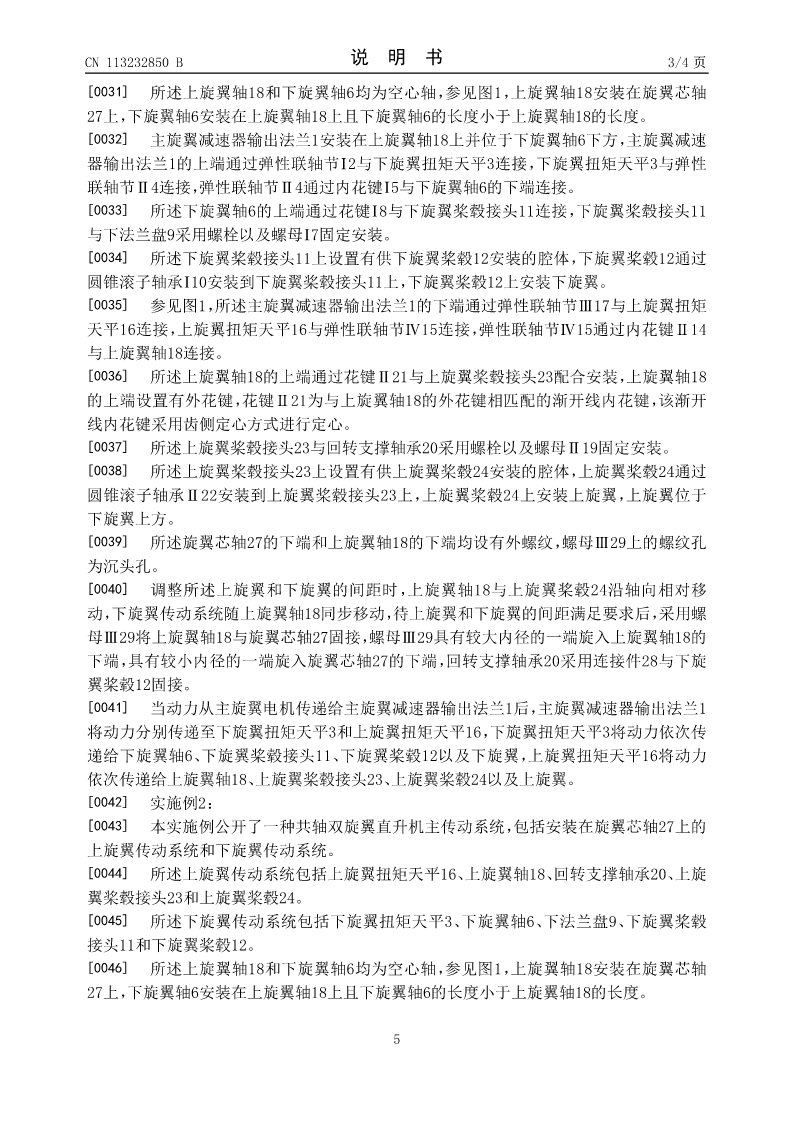

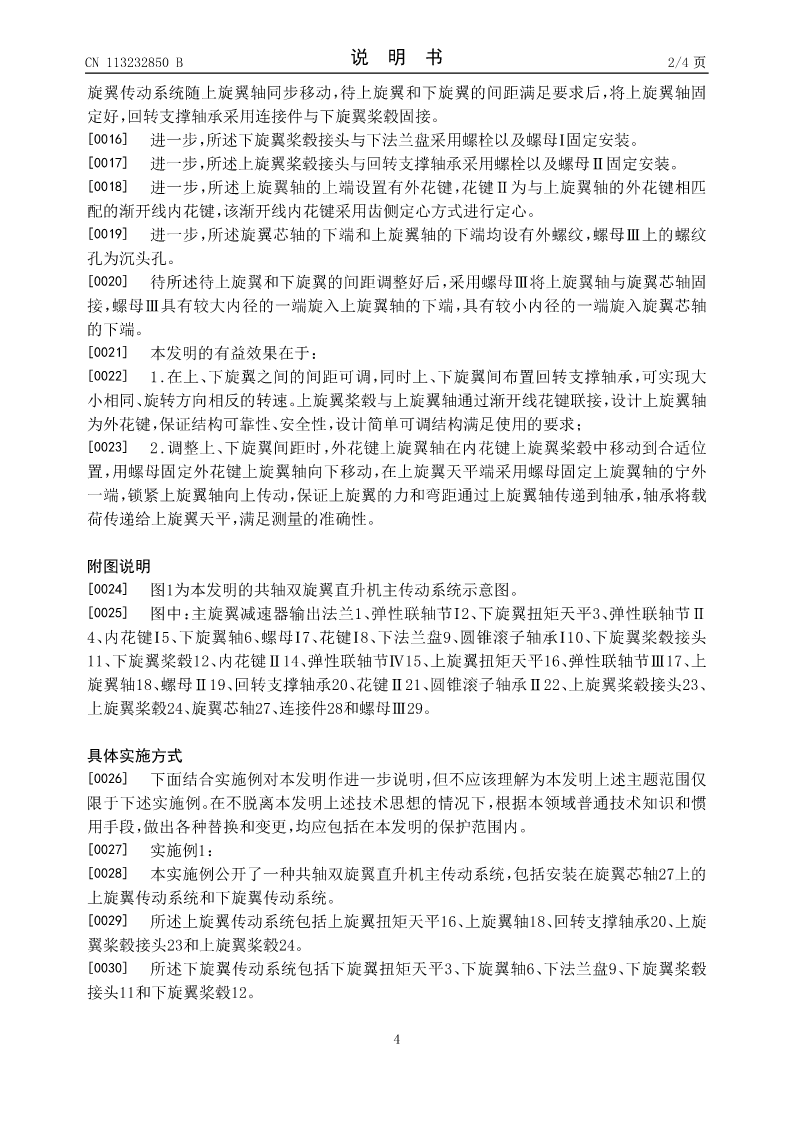

1.一种共轴双旋翼直升机主传动系统,其特征在于:包括安装在旋翼芯轴(27)上的上
旋翼传动系统和下旋翼传动系统;
所述上旋翼传动系统包括上旋翼扭矩天平(16)、上旋翼轴(18)、回转支撑轴承(20)、上
旋翼桨毂接头(23)和上旋翼桨毂(24);
所述下旋翼传动系统包括下旋翼扭矩天平(3)、下旋翼轴(6)、下法兰盘(9)、下旋翼桨
毂接头(11)和下旋翼桨毂(12);
所述上旋翼轴(18)和下旋翼轴(6)均为空心轴,上旋翼轴(18)安装在旋翼芯轴(27)上,
下旋翼轴(6)安装在上旋翼轴(18)上且下旋翼轴(6)的长度小于上旋翼轴(18)的长度;
主旋翼减速器输出法兰(1)安装在上旋翼轴(18)上并位于下旋翼轴(6)下方,主旋翼减
速器输出法兰(1)的上端通过弹性联轴节Ⅰ(2)与下旋翼扭矩天平(3)连接,下旋翼扭矩天平
(3)与弹性联轴节Ⅱ(4)连接,弹性联轴节Ⅱ(4)通过内花键Ⅰ(5)与下旋翼轴(6)的下端连
接;
所述下旋翼轴(6)的上端通过花键Ⅰ(8)与下旋翼桨毂接头(11)连接,下旋翼桨毂接头
(11)与下法兰盘(9)固定安装;
所述下旋翼桨毂接头(11)上设置有供下旋翼桨毂(12)安装的腔体,下旋翼桨毂(12)通
过圆锥滚子轴承Ⅰ(10)安装到下旋翼桨毂接头(11)上,下旋翼桨毂(12)上安装下旋翼;
所述主旋翼减速器输出法兰(1)的下端通过弹性联轴节Ⅲ(17)与上旋翼扭矩天平(16)
连接,上旋翼扭矩天平(16)与弹性联轴节Ⅳ(15)连接,弹性联轴节Ⅳ(15)通过内花键Ⅱ
(14)与上旋翼轴(18)连接;
所述上旋翼轴(18)的上端通过花键Ⅱ(21)与上旋翼桨毂接头(23)配合安装,上旋翼桨
毂接头(23)与回转支撑轴承(20)固定安装;
所述上旋翼桨毂接头(23)上设置有供上旋翼桨毂(24)安装的腔体,上旋翼桨毂(
