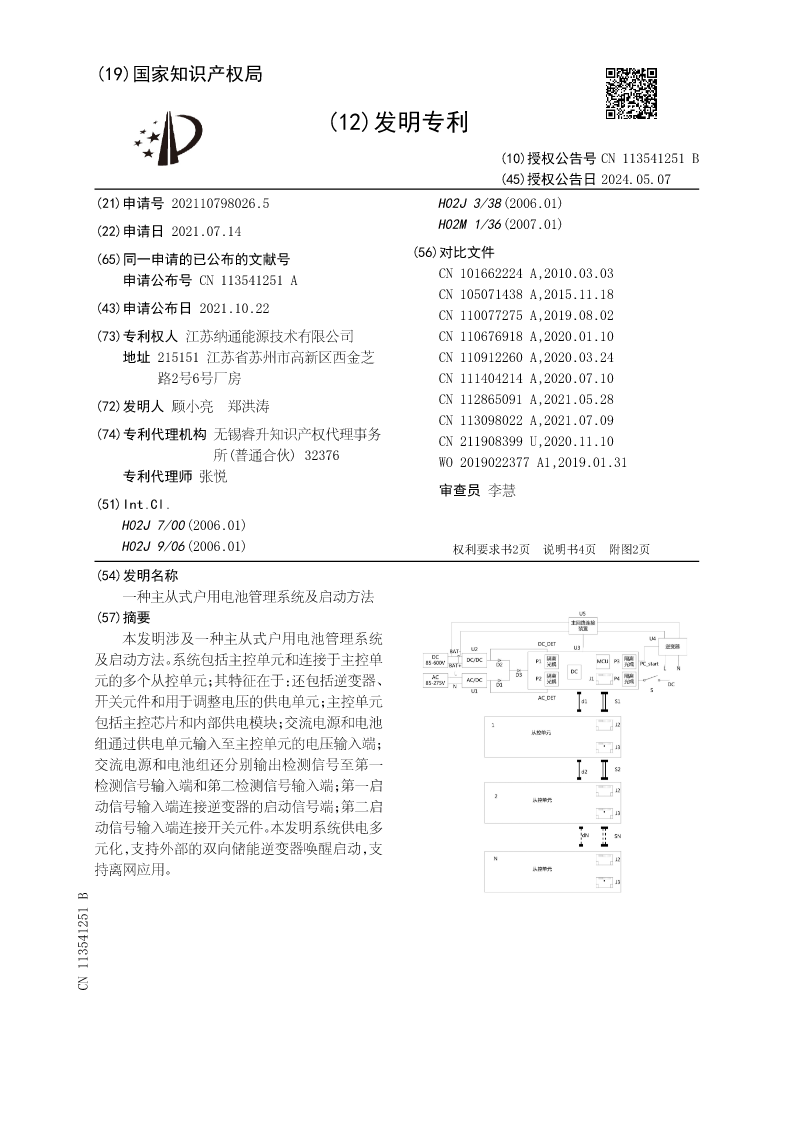

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN113541251B
(45)授权公告日2024.05.07
(21)申请号202110798026.5H02J3/38(2006.01)
(22)申请日2021.07.14H02M1/36(2007.01)
(65)同一申请的已公布的文献号(56)对比文件
申请公布号CN113541251ACN101662224A,2010.03.03
CN105071438A,2015.11.18
(43)申请公布日2021.10.22CN110077275A,2019.08.02
(73)专利权人江苏纳通能源技术有限公司CN110676918A,2020.01.10
地址215151江苏省苏州市高新区西金芝CN110912260A,2020.03.24
路2号6号厂房CN111404214A,2020.07.10
CN112865091A,2021.05.28
(72)发明人顾小亮郑洪涛
CN113098022A,2021.07.09
(74)专利代理机构无锡睿升知识产权代理事务CN211908399U,2020.11.10
所(普通合伙)32376WO2019022377A1,2019.01.31
专利代理师张悦
审查员李慧
(51)Int.Cl.

H02J7/00(2006.01)
H02J9/06(2006.01)权利要求书2页说明书4页附图2页

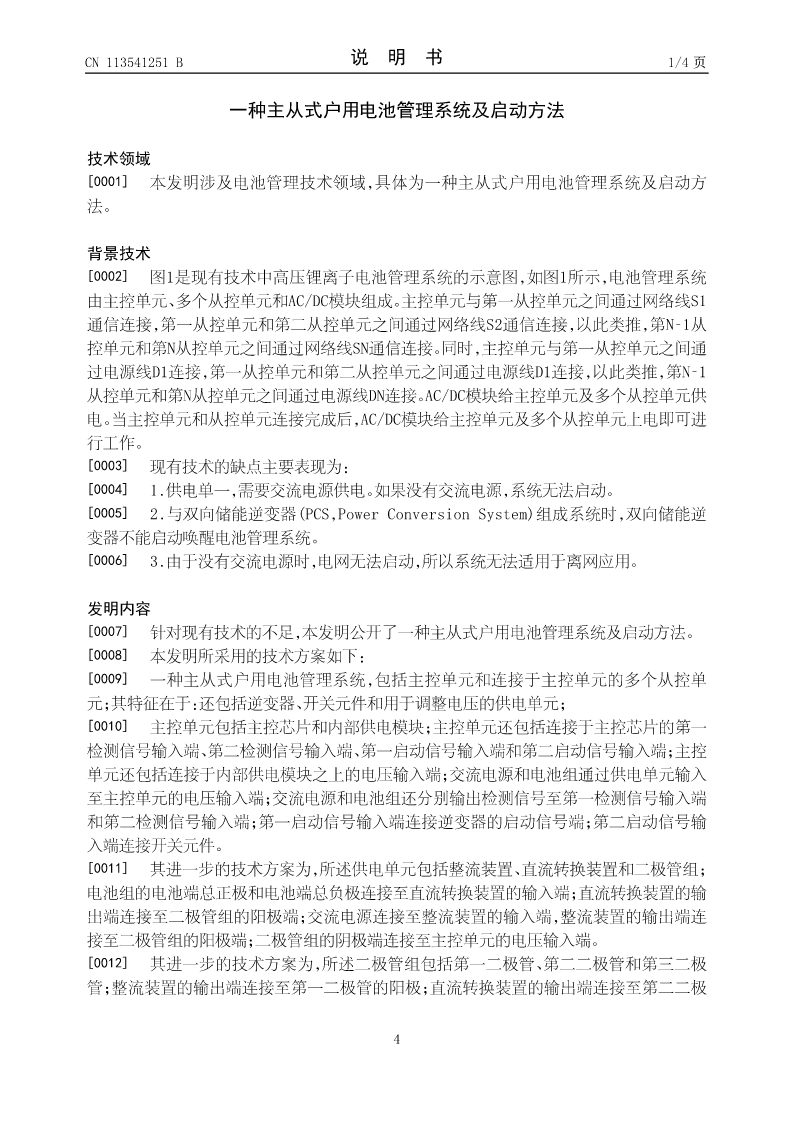

(54)发明名称
一种主从式户用电池管理系统及启动方法
(57)摘要
本发明涉及一种主从式户用电池管理系统
及启动方法。系统包括主控单元和连接于主控单
元的多个从控单元；其特征在于：还包括逆变器、
开关元件和用于调整电压的供电单元；主控单元
包括主控芯片和内部供电模块；交流电源和电池
组通过供电单元输入至主控单元的电压输入端；
交流电源和电池组还分别输出检测信号至第一
检测信号输入端和第二检测信号输入端；第一启
动信号输入端连接逆变器的启动信号端；第二启
动信号输入端连接开关元件。本发明系统供电多
元化，支持外部的双向储能逆变器唤醒启动，支
持离网应用。
CN113541251B

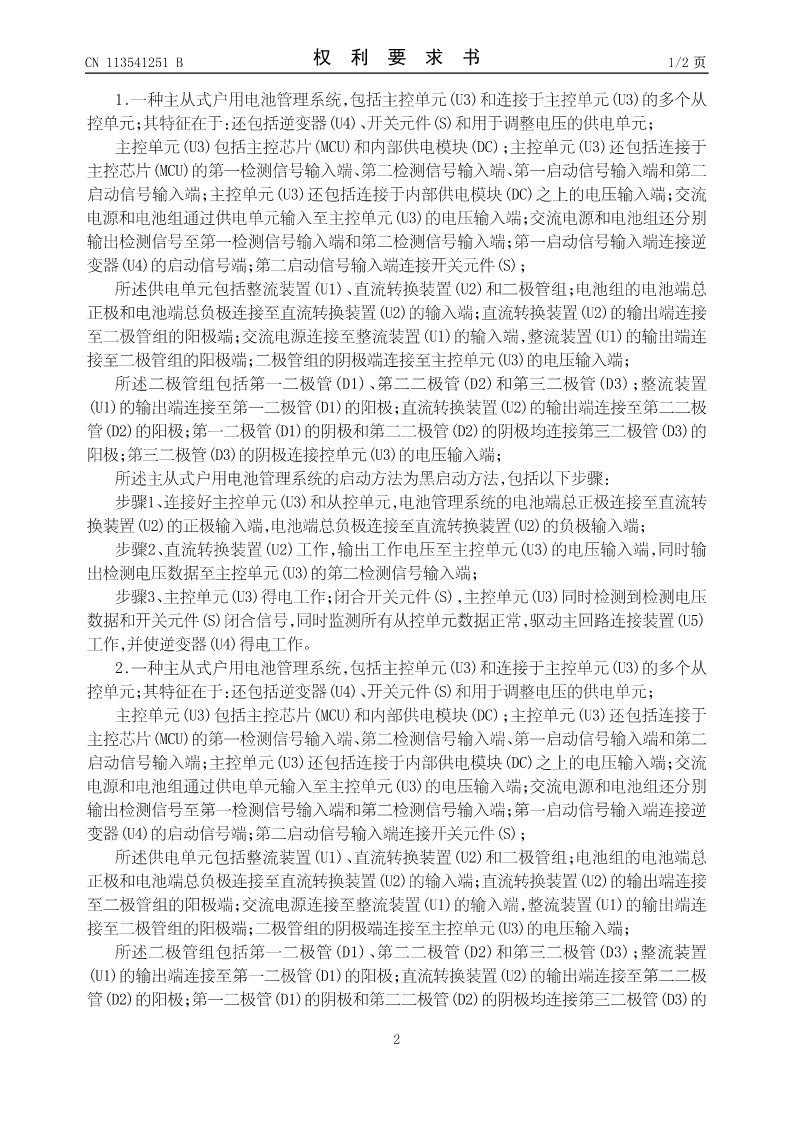

CN113541251B权利要求书1/2页

1.一种主从式户用电池管理系统，包括主控单元(U3)和连接于主控单元(U3)的多个从
控单元；其特征在于：还包括逆变器(U4)、开关元件(S)和用于调整电压的供电单元；
主控单元(U3)包括主控芯片(MCU)和内部供电模块(DC)；主控单元(U3)还包括连接于
主控芯片(MCU)的第一检测信号输入端、第二检测信号输入端、第一启动信号输入端和第二
启动信号输入端；主控单元(U3)还包括连接于内部供电模块(DC)之上的电压输入端；交流
电源和电池组通过供电单元输入至主控单元(U3)的电压输入端；交流电源和电池组还分别
输出检测信号至第一检测信号输入端和第二检测信号输入端；第一启动信号输入端连接逆
变器(U4)的启动信号端；第二启动信号输入端连接开关元件(S)；
所述供电单元包括整流装置(U1)、直流转换装置(U2)和二极管组；电池组的电池端总
正极和电池端总负极连接至直流转换装置(U2)的输入端；直流转换装置(U2)的输出端连接
至二极管组的阳极端；交流电源连接至整流装置(U1)的输入端，整流装置(U1)的输出端连
接至二极管组的阳极端；二极管组的阴极端连接至主控单元(U3)的电压输入端；
所述二极管组包括第一二极管(D1)、第二二极管(D2)和第三二极管(D3)；整流装置
(U1)的输出端连接至第一二极管(D1)的阳极；直流转换装置(U2)的输出端连接至第二二极
管(D2)的阳极；第一二极管(D1)的阴极和第二二极管(D2)的阴极均连接第三二极管(D3)的
阳极；第三二极管(D3)的阴极连接控单元(U3)的电压输入端；

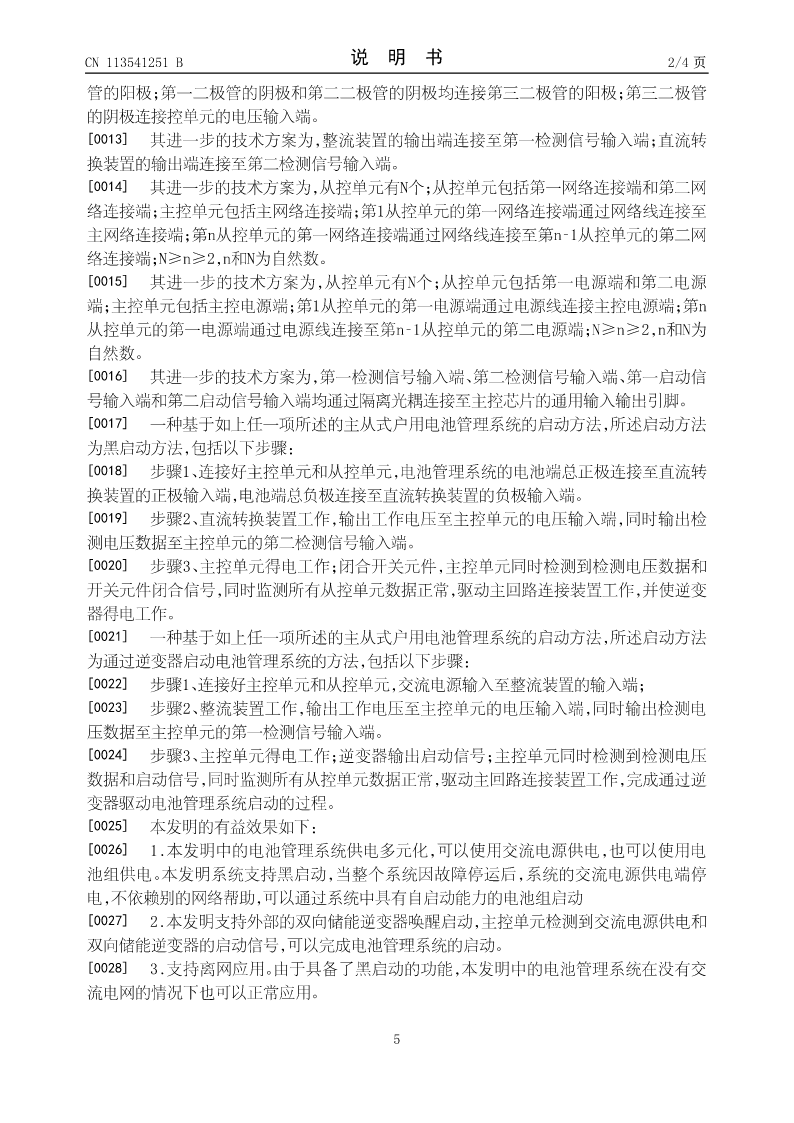

所述主从式户用电池管理系统的启动方法为黑启动方法，包括以下步骤：
步骤1、连接好主控单元(U3)和从控单元，电池管理系统的电池端总正极连接至直流转
换装置(U2)的正极输入端，电池端总负极连接至直流转换装置(U2)的负极输入端；
步骤2、直流转换装置(U2)工作，输出工作电压至主控单元(U3)的电压输入端，同时输
出检测电压数据至主控单元(U3)的第二检测信号输入端；
步骤3、主控单元(U3)得电工作；闭合开关元件(S)，主控单元(U3)同时检测到检测电压
数据和开关元件(S)闭合信号，同时监测所有从控单元数据正常，驱动主回路连接装置(U5)
工作，并使逆变器(U4)得电工作。

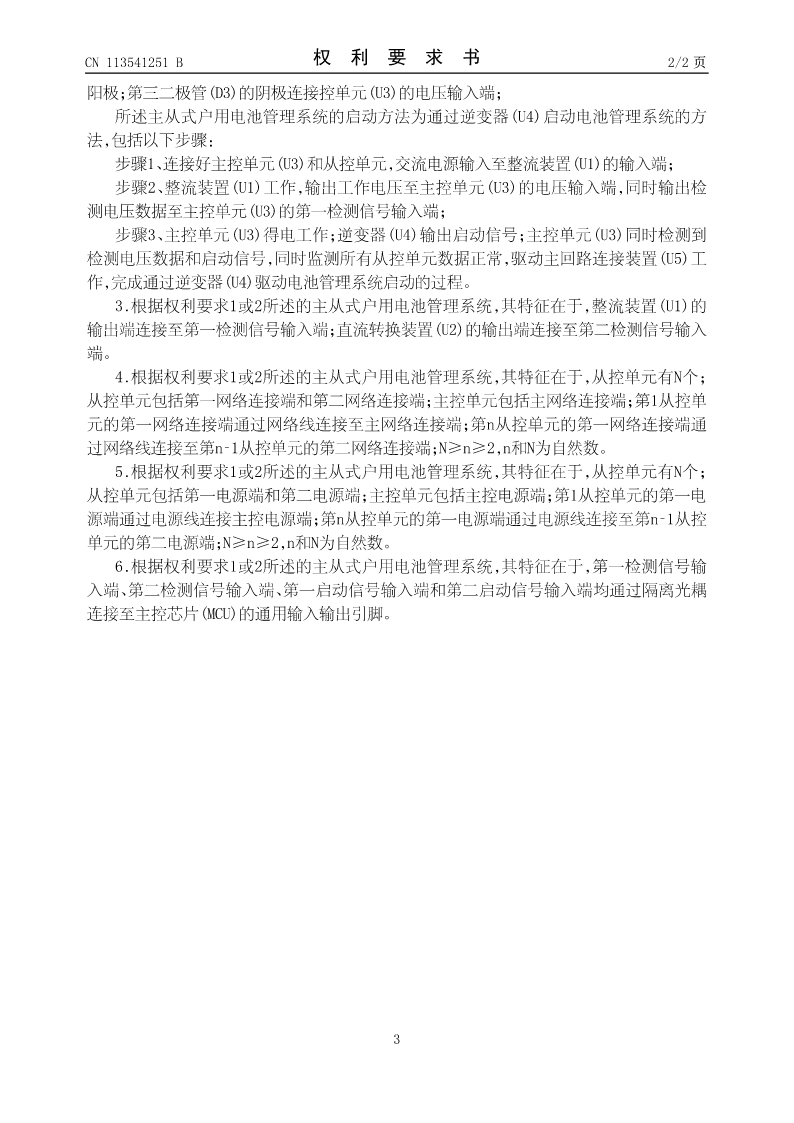

2.一种主从式户用电池管理系统，包括主控单元(U3)和连接于主控单元(U3)的多个从
控单元；其特征在于：还包括逆变器(U4)、开关元件(S)和用于调整电压的供电单元；
主控单元(U3)包括主控芯片(MCU
