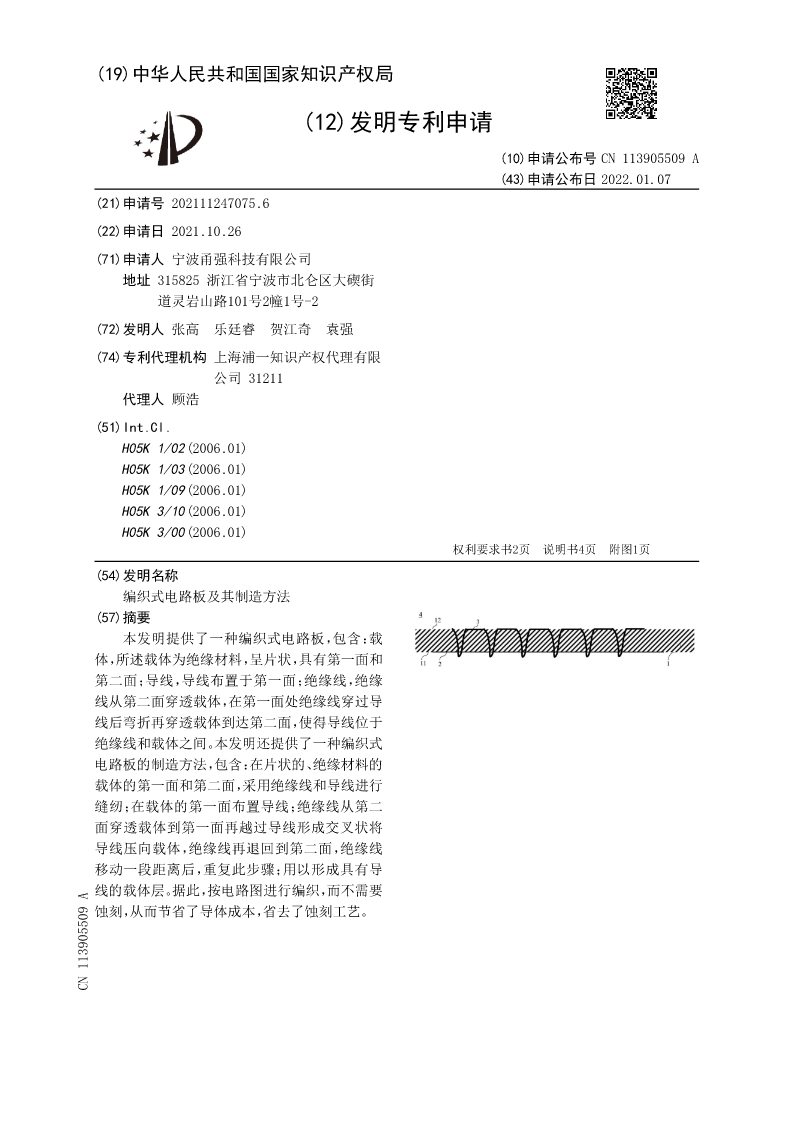

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN113905509A
(43)申请公布日2022.01.07
(21)申请号202111247075.6
(22)申请日2021.10.26
(71)申请人宁波甬强科技有限公司
地址315825浙江省宁波市北仑区大碶街
道灵岩山路101号2幢1号-2
(72)发明人张高乐廷睿贺江奇袁强
(74)专利代理机构上海浦一知识产权代理有限
公司31211
代理人顾浩
(51)Int.Cl.
H05K1/02(2006.01)
H05K1/03(2006.01)
H05K1/09(2006.01)
H05K3/10(2006.01)
H05K3/00(2006.01)
权利要求书2页说明书4页附图1页
(54)发明名称
编织式电路板及其制造方法
(57)摘要
本发明提供了一种编织式电路板，包含：载
体，所述载体为绝缘材料，呈片状，具有第一面和
第二面；导线，导线布置于第一面；绝缘线，绝缘
线从第二面穿透载体，在第一面处绝缘线穿过导
线后弯折再穿透载体到达第二面，使得导线位于
绝缘线和载体之间。本发明还提供了一种编织式
电路板的制造方法，包含：在片状的、绝缘材料的
载体的第一面和第二面，采用绝缘线和导线进行
缝纫；在载体的第一面布置导线；绝缘线从第二
面穿透载体到第一面再越过导线形成交叉状将
导线压向载体，绝缘线再退回到第二面，绝缘线
移动一段距离后，重复此步骤；用以形成具有导
线的载体层。据此，按电路图进行编织，而不需要
蚀刻，从而节省了导体成本，省去了蚀刻工艺。
CN113905509A

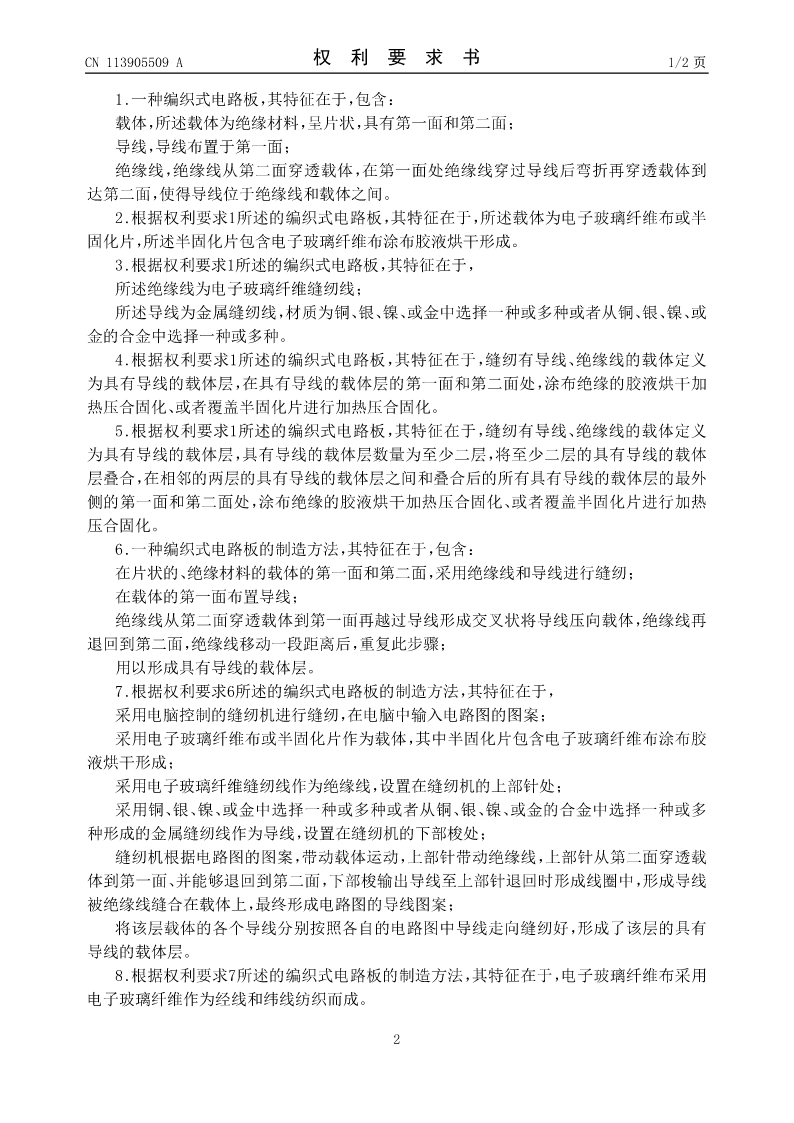

CN113905509A权利要求书1/2页

1.一种编织式电路板，其特征在于，包含：
载体，所述载体为绝缘材料，呈片状，具有第一面和第二面；
导线，导线布置于第一面；
绝缘线，绝缘线从第二面穿透载体，在第一面处绝缘线穿过导线后弯折再穿透载体到
达第二面，使得导线位于绝缘线和载体之间。
2.根据权利要求1所述的编织式电路板，其特征在于，所述载体为电子玻璃纤维布或半
固化片，所述半固化片包含电子玻璃纤维布涂布胶液烘干形成。
3.根据权利要求1所述的编织式电路板，其特征在于，
所述绝缘线为电子玻璃纤维缝纫线；
所述导线为金属缝纫线，材质为铜、银、镍、或金中选择一种或多种或者从铜、银、镍、或
金的合金中选择一种或多种。
4.根据权利要求1所述的编织式电路板，其特征在于，缝纫有导线、绝缘线的载体定义
为具有导线的载体层，在具有导线的载体层的第一面和第二面处，涂布绝缘的胶液烘干加
热压合固化、或者覆盖半固化片进行加热压合固化。
5.根据权利要求1所述的编织式电路板，其特征在于，缝纫有导线、绝缘线的载体定义
为具有导线的载体层，具有导线的载体层数量为至少二层，将至少二层的具有导线的载体
层叠合，在相邻的两层的具有导线的载体层之间和叠合后的所有具有导线的载体层的最外
侧的第一面和第二面处，涂布绝缘的胶液烘干加热压合固化、或者覆盖半固化片进行加热
压合固化。
6.一种编织式电路板的制造方法，其特征在于，包含：
在片状的、绝缘材料的载体的第一面和第二面，采用绝缘线和导线进行缝纫；
在载体的第一面布置导线；
绝缘线从第二面穿透载体到第一面再越过导线形成交叉状将导线压向载体，绝缘线再
退回到第二面，绝缘线移动一段距离后，重复此步骤；
用以形成具有导线的载体层。
7.根据权利要求6所述的编织式电路板的制造方法，其特征在于，
采用电脑控制的缝纫机进行缝纫，在电脑中输入电路图的图案；
采用电子玻璃纤维布或半固化片作为载体，其中半固化片包含电子玻璃纤维布涂布胶
液烘干形成；
采用电子玻璃纤维缝纫线作为绝缘线，设置在缝纫机的上部针处；
采用铜、银、镍、或金中选择一种或多种或者从铜、银、镍、或金的合金中选择一种或多
种形成的金属缝纫线作为导线，设置在缝纫机的下部梭处；
缝纫机根据电路图的图案，带动载体运动，上部针带动绝缘线，上部针从第二面穿透载
体到第一面、并能够退回到第二面，下部梭输出导线至上部针退回时形成线圈中，形成导线
被绝缘线缝合在载体上，最终形成电路图的导线图案；
将该层载体的各个导线分别按照各自的电路图中导线走向缝纫好，形成了该层的具有
导线的载体层。
8.根据权利要求7所述的编织式电路板的制造方法，其特征在于，电子玻璃纤维布采用
电子玻璃纤维作为经线和纬线纺织而成。

2

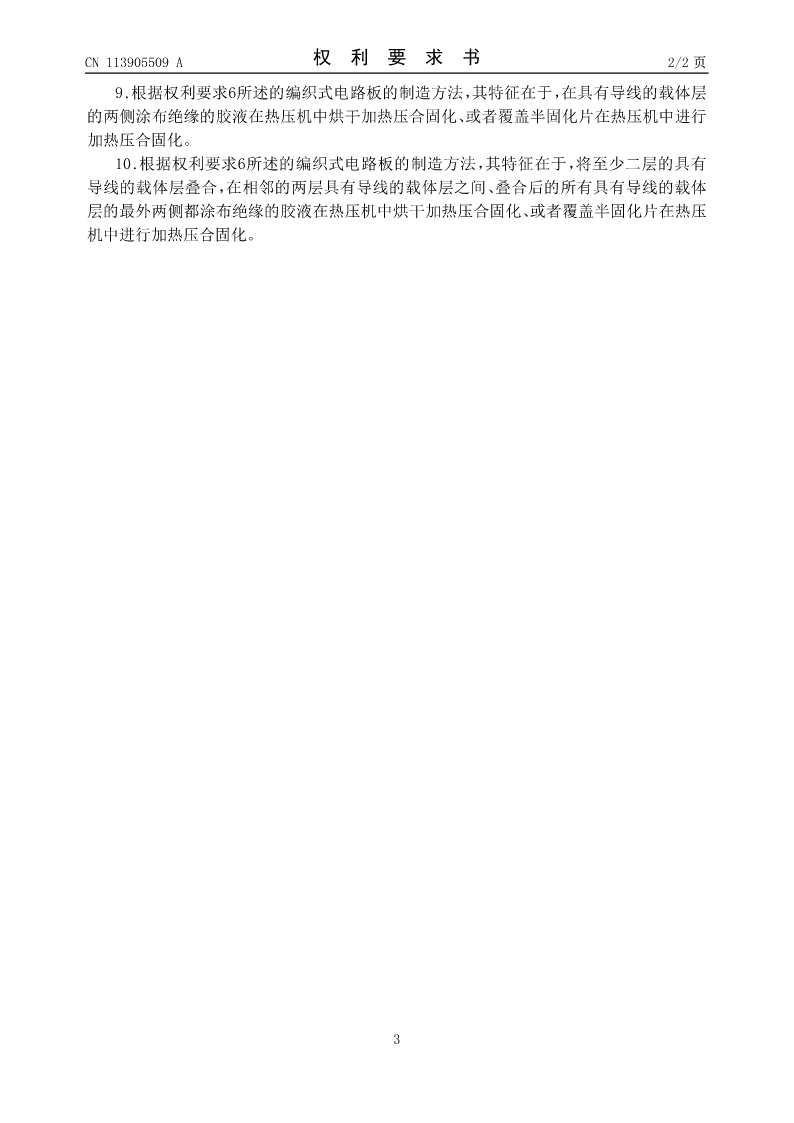

CN113905509A权利要求书2/2页
9.根据权利要求6所述的编织式电路板的制造方法，其特征在于，在具有导线的载体层
的两侧涂布绝缘的胶液在热压机中烘干加热压合固化、或者覆盖半固化片在热压机中进行
加热压合固化。
10.根据权利要求6所述的编织式电路板的制造方法，其特征在于，将至少二层的具有
导线的载体层叠
