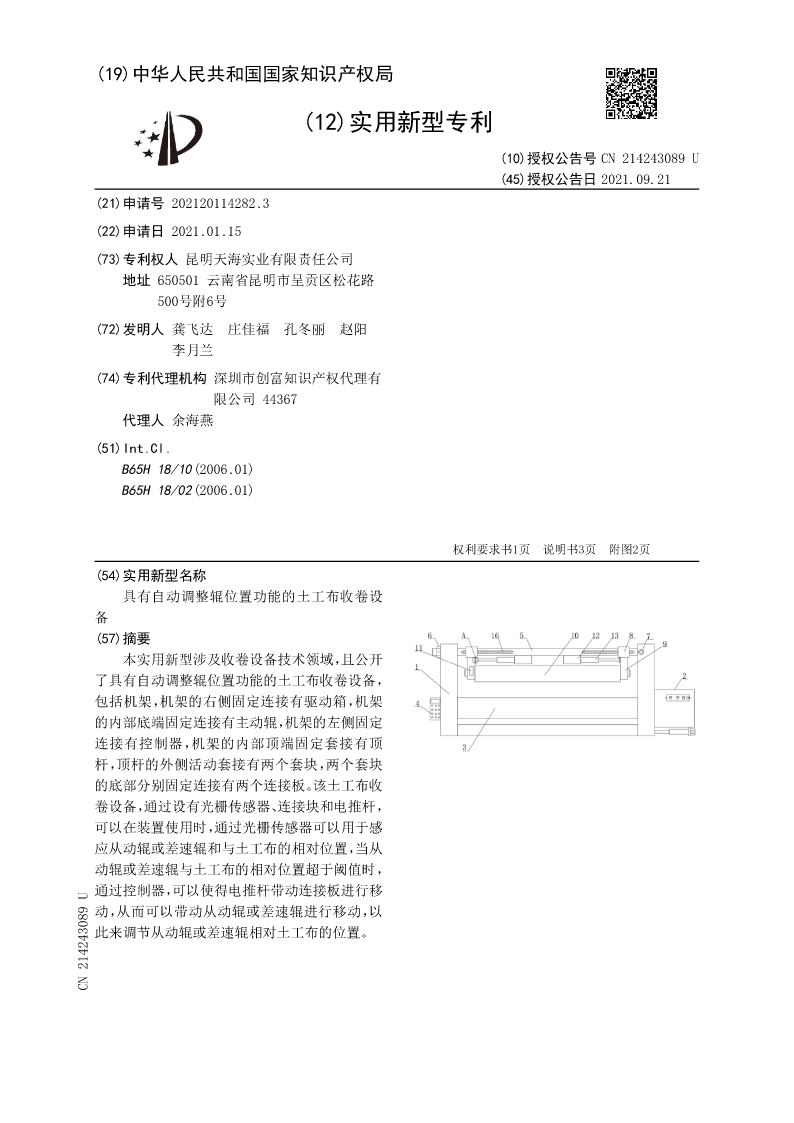

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN214243089U
(45)授权公告日2021.09.21
(21)申请号202120114282.3
(22)申请日2021.01.15
(73)专利权人昆明天海实业有限责任公司
地址650501云南省昆明市呈贡区松花路
500号附6号
(72)发明人龚飞达庄佳福孔冬丽赵阳
李月兰
(74)专利代理机构深圳市创富知识产权代理有
限公司44367
代理人余海燕
(51)Int.Cl.
B65H18/10(2006.01)
B65H18/02(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
具有自动调整辊位置功能的土工布收卷设
备
(57)摘要
本实用新型涉及收卷设备技术领域，且公开
了具有自动调整辊位置功能的土工布收卷设备，
包括机架，机架的右侧固定连接有驱动箱，机架
的内部底端固定连接有主动辊，机架的左侧固定
连接有控制器，机架的内部顶端固定套接有顶
杆，顶杆的外侧活动套接有两个套块，两个套块
的底部分别固定连接有两个连接板。该土工布收
卷设备，通过设有光栅传感器、连接块和电推杆，
可以在装置使用时，通过光栅传感器可以用于感
应从动辊或差速辊和与土工布的相对位置，当从
动辊或差速辊与土工布的相对位置超于阈值时，
通过控制器，可以使得电推杆带动连接板进行移
动，从而可以带动从动辊或差速辊进行移动，以
此来调节从动辊或差速辊相对土工布的位置。
CN214243089U

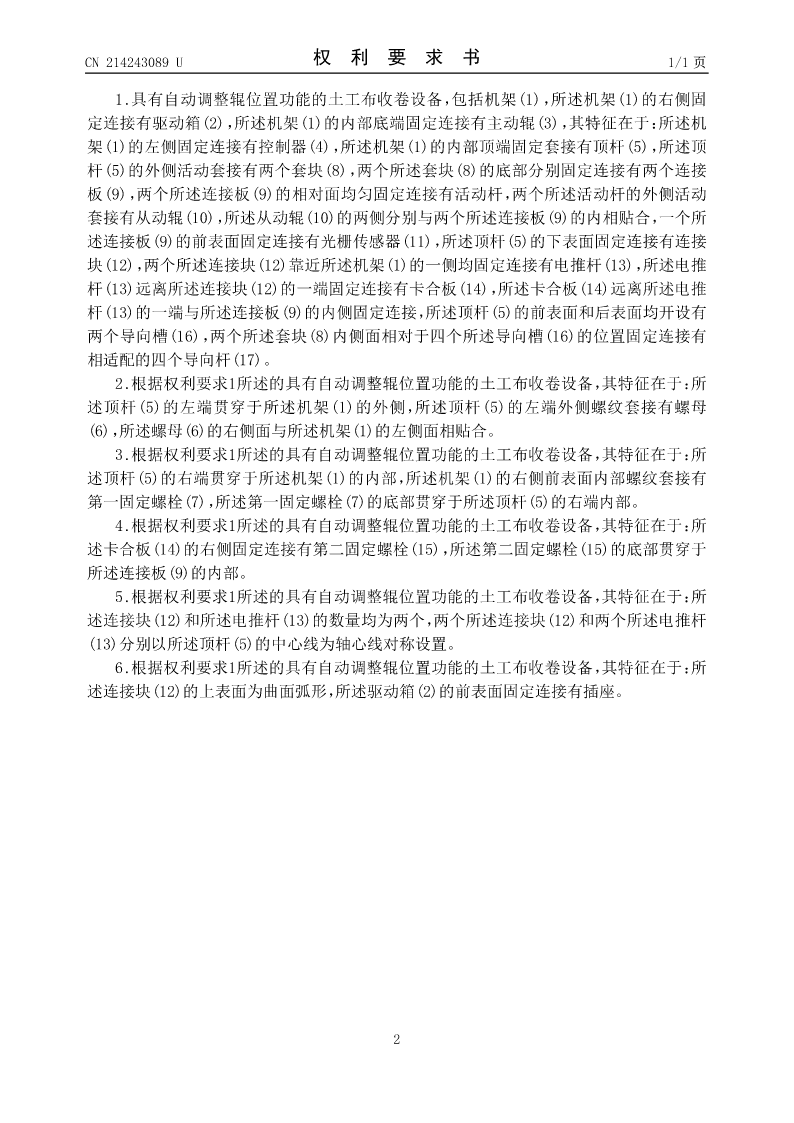

CN214243089U权利要求书1/1页

1.具有自动调整辊位置功能的土工布收卷设备，包括机架(1)，所述机架(1)的右侧固
定连接有驱动箱(2)，所述机架(1)的内部底端固定连接有主动辊(3)，其特征在于：所述机
架(1)的左侧固定连接有控制器(4)，所述机架(1)的内部顶端固定套接有顶杆(5)，所述顶
杆(5)的外侧活动套接有两个套块(8)，两个所述套块(8)的底部分别固定连接有两个连接
板(9)，两个所述连接板(9)的相对面均匀固定连接有活动杆，两个所述活动杆的外侧活动
套接有从动辊(10)，所述从动辊(10)的两侧分别与两个所述连接板(9)的内相贴合，一个所
述连接板(9)的前表面固定连接有光栅传感器(11)，所述顶杆(5)的下表面固定连接有连接
块(12)，两个所述连接块(12)靠近所述机架(1)的一侧均固定连接有电推杆(13)，所述电推
杆(13)远离所述连接块(12)的一端固定连接有卡合板(14)，所述卡合板(14)远离所述电推
杆(13)的一端与所述连接板(9)的内侧固定连接，所述顶杆(5)的前表面和后表面均开设有
两个导向槽(16)，两个所述套块(8)内侧面相对于四个所述导向槽(16)的位置固定连接有
相适配的四个导向杆(17)。
2.根据权利要求1所述的具有自动调整辊位置功能的土工布收卷设备，其特征在于：所
述顶杆(5)的左端贯穿于所述机架(1)的外侧，所述顶杆(5)的左端外侧螺纹套接有螺母
(6)，所述螺母(6)的右侧面与所述机架(1)的左侧面相贴合。
3.根据权利要求1所述的具有自动调整辊位置功能的土工布收卷设备，其特征在于：所
述顶杆(5)的右端贯穿于所述机架(1)的内部，所述机架(1)的右侧前表面内部螺纹套接有
第一固定螺栓(7)，所述第一固定螺栓(7)的底部贯穿于所述顶杆(5)的右端内部。
4.根据权利要求1所述的具有自动调整辊位置功能的土工布收卷设备，其特征在于：所
述卡合板(14)的右侧固定连接有第二固定螺栓(15)，所述第二固定螺栓(15)的底部贯穿于
所述连接板(9)的内部。
5.根据权利要求1所述的具有自动调整辊位置功能的土工布收卷设备，其特征在于：所
述连接块(12)和所述电推杆(13)的数量均为两个，两个所述连接块(12)和两个所述电推杆
(13)分别以所述顶杆(5)的中心线为轴心线对称设置。
6.根据权利要求1所述的具有自动调整辊位置功能的土工布收卷设备，其特征在于：所
述连接块(12)的上表面为曲面弧形，所述驱动箱(2)的前表面固定连接有插座。

2

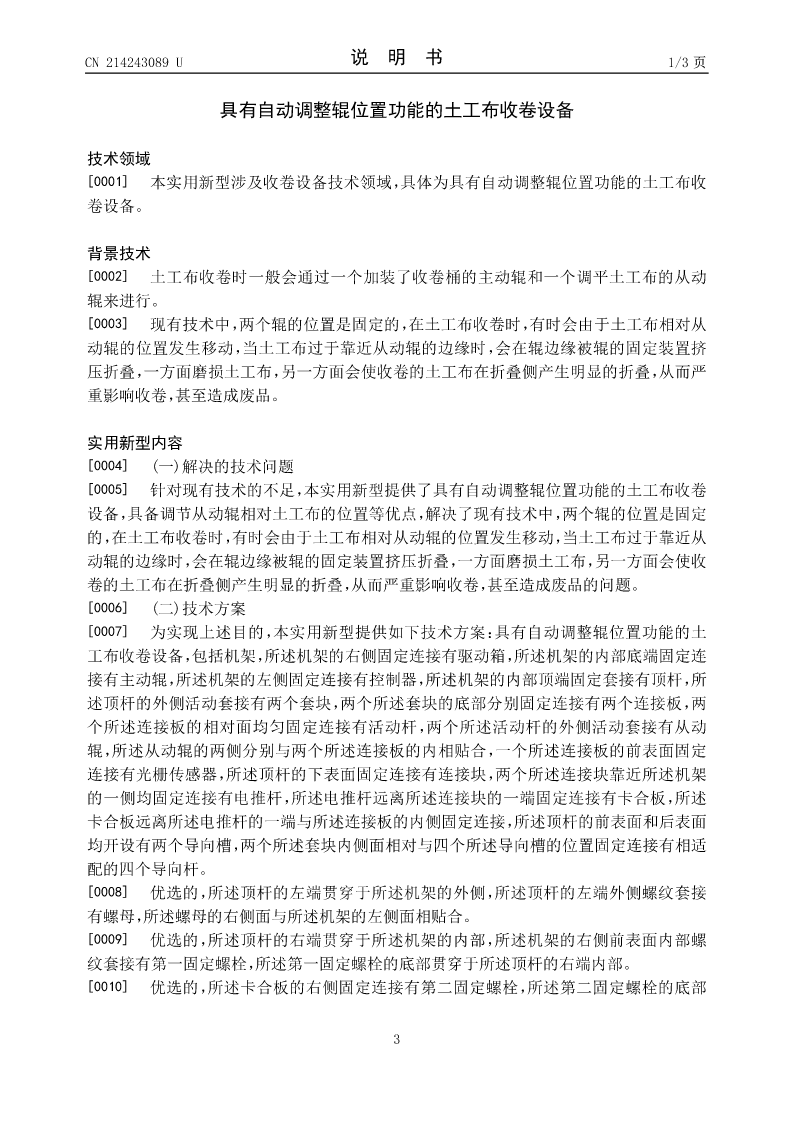

CN214243089U说明书1/3页

具有自动调整辊位置功能的土工布收卷设备

技术领域
[0001]本实用新型涉及收卷设备技术领域，具体为具有自动调整辊位置功能的土工布收
卷设备。

背景技术
[0002]土工布收卷时一般会通过一个加装了收卷桶的主动辊和一个调平土工布的从动
辊来进行。
[0003]现有技术中，两个辊的位置是固定的，在土工布收卷时，有时会由于土工布相对从
动辊的位置发生移动，当土工布过于靠近从动辊的边缘时，会在辊边缘被辊的固定装置挤
压折叠，一方面磨损土工布，另一方面会使收卷的土工布在折叠侧产生明显的折叠，从而严
重影响
