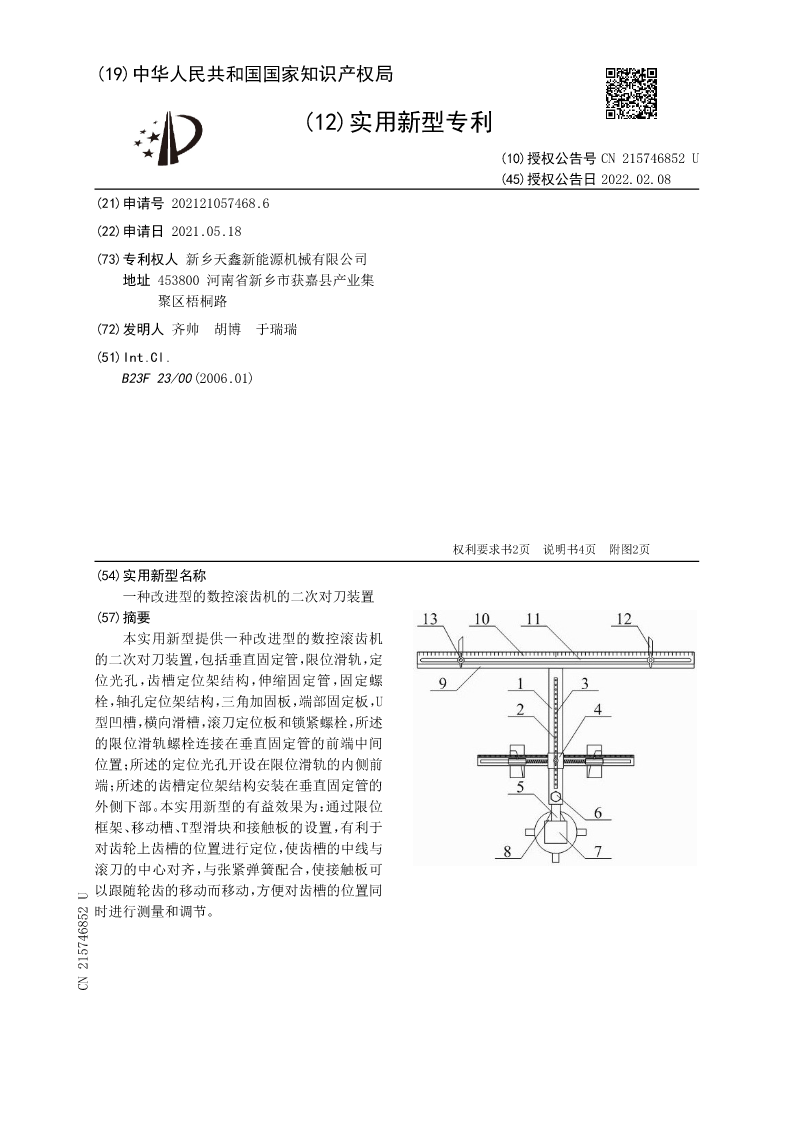

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN215746852U
(45)授权公告日2022.02.08
(21)申请号202121057468.6
(22)申请日2021.05.18
(73)专利权人新乡天鑫新能源机械有限公司
地址453800河南省新乡市获嘉县产业集
聚区梧桐路
(72)发明人齐帅胡博于瑞瑞
(51)Int.Cl.
B23F23/00(2006.01)

权利要求书2页说明书4页附图2页
(54)实用新型名称
一种改进型的数控滚齿机的二次对刀装置
(57)摘要
本实用新型提供一种改进型的数控滚齿机
的二次对刀装置，包括垂直固定管，限位滑轨，定
位光孔，齿槽定位架结构，伸缩固定管，固定螺
栓，轴孔定位架结构，三角加固板，端部固定板，U
型凹槽，横向滑槽，滚刀定位板和锁紧螺栓，所述
的限位滑轨螺栓连接在垂直固定管的前端中间
位置；所述的定位光孔开设在限位滑轨的内侧前
端；所述的齿槽定位架结构安装在垂直固定管的
外侧下部。本实用新型的有益效果为：通过限位
框架、移动槽、T型滑块和接触板的设置，有利于
对齿轮上齿槽的位置进行定位，使齿槽的中线与
滚刀的中心对齐，与张紧弹簧配合，使接触板可
以跟随轮齿的移动而移动，方便对齿槽的位置同
时进行测量和调节。
CN215746852U

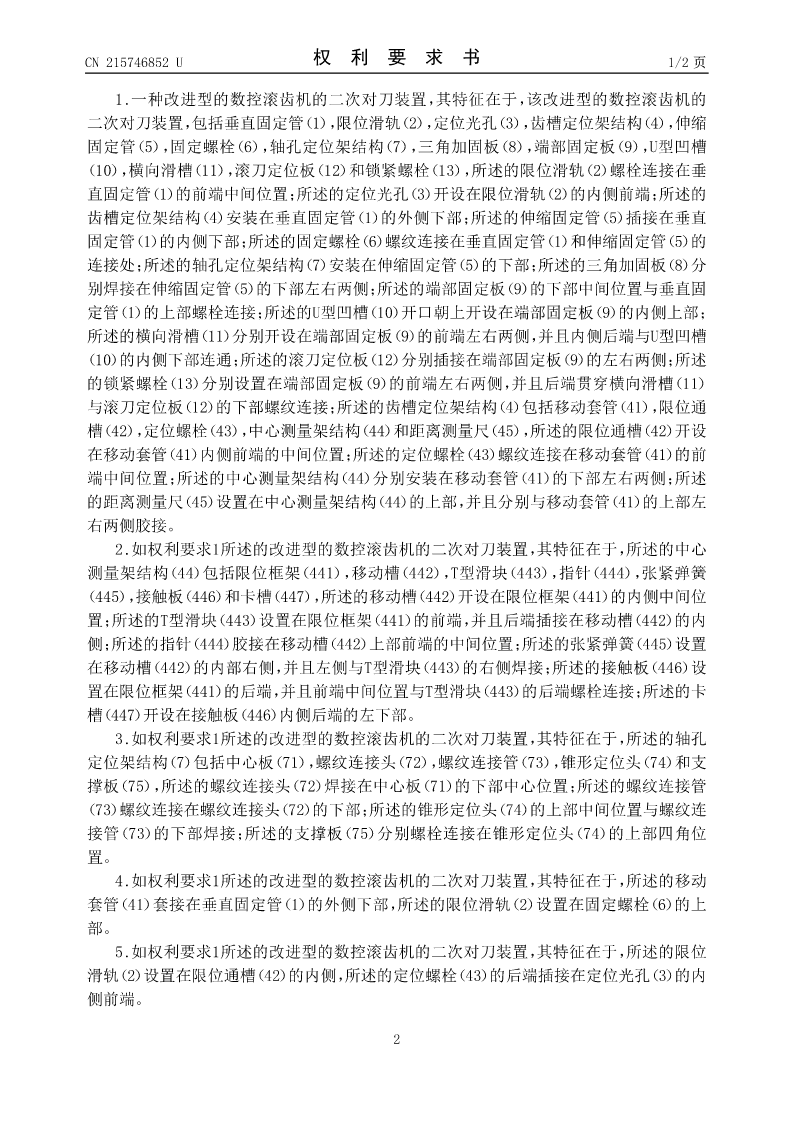

CN215746852U权利要求书1/2页

1.一种改进型的数控滚齿机的二次对刀装置，其特征在于，该改进型的数控滚齿机的
二次对刀装置，包括垂直固定管（1），限位滑轨（2），定位光孔（3），齿槽定位架结构（4），伸缩
固定管（5），固定螺栓（6），轴孔定位架结构（7），三角加固板（8），端部固定板（9），U型凹槽
（10），横向滑槽（11），滚刀定位板（12）和锁紧螺栓（13），所述的限位滑轨（2）螺栓连接在垂
直固定管（1）的前端中间位置；所述的定位光孔（3）开设在限位滑轨（2）的内侧前端；所述的
齿槽定位架结构（4）安装在垂直固定管（1）的外侧下部；所述的伸缩固定管（5）插接在垂直
固定管（1）的内侧下部；所述的固定螺栓（6）螺纹连接在垂直固定管（1）和伸缩固定管（5）的
连接处；所述的轴孔定位架结构（7）安装在伸缩固定管（5）的下部；所述的三角加固板（8）分
别焊接在伸缩固定管（5）的下部左右两侧；所述的端部固定板（9）的下部中间位置与垂直固
定管（1）的上部螺栓连接；所述的U型凹槽（10）开口朝上开设在端部固定板（9）的内侧上部；
所述的横向滑槽（11）分别开设在端部固定板（9）的前端左右两侧，并且内侧后端与U型凹槽
（10）的内侧下部连通；所述的滚刀定位板（12）分别插接在端部固定板（9）的左右两侧；所述
的锁紧螺栓（13）分别设置在端部固定板（9）的前端左右两侧，并且后端贯穿横向滑槽（11）
与滚刀定位板（12）的下部螺纹连接；所述的齿槽定位架结构（4）包括移动套管（41），限位通
槽（42），定位螺栓（43），中心测量架结构（44）和距离测量尺（45），所述的限位通槽（42）开设
在移动套管（41）内侧前端的中间位置；所述的定位螺栓（43）螺纹连接在移动套管（41）的前
端中间位置；所述的中心测量架结构（44）分别安装在移动套管（41）的下部左右两侧；所述
的距离测量尺（45）设置在中心测量架结构（44）的上部，并且分别与移动套管（41）的上部左
右两侧胶接。
2.如权利要求1所述的改进型的数控滚齿机的二次对刀装置，其特征在于，所述的中心
测量架结构（44）包括限位框架（441），移动槽（442），T型滑块（443），指针（444），张紧弹簧
（445），接触板（446）和卡槽（447），所述的移动槽（442）开设在限位框架（441）的内侧中间位
置；所述的T型滑块（443）设置在限位框架（441）的前端，并且后端插接在移动槽（442）的内
侧；所述的指针（444）胶接在移动槽（442）上部前端的中间位置；所述的张紧弹簧（445）设置
在移动槽（442）的内部右侧，并且左侧与T型滑块（443）的右侧焊接；所述的接触板（446）设
置在限位框架（441）的后端，并且前端中间位置与T型滑块（443）的后端螺栓连接；所述的卡
槽（447）开设在接触板（446）内侧后端的左下部。
3.如权利要求1所述的改进型的数控滚齿机的二次对刀装置，其特征在于，所述的轴孔
定位架结构（7）包括中心板（71），螺纹连接头（72），螺纹连接管（73），锥形定位头（74）和支
撑板（75），所述的螺纹连接头（72）焊接在中心板（71）的下部中心位置；所述的螺纹连接管
（73）螺纹连接在螺纹连接头（72）的下部；所述的锥形定位头（74）的上部中间位置与螺纹连
接管（73）的下部焊接；所述的支撑板（75）分别
