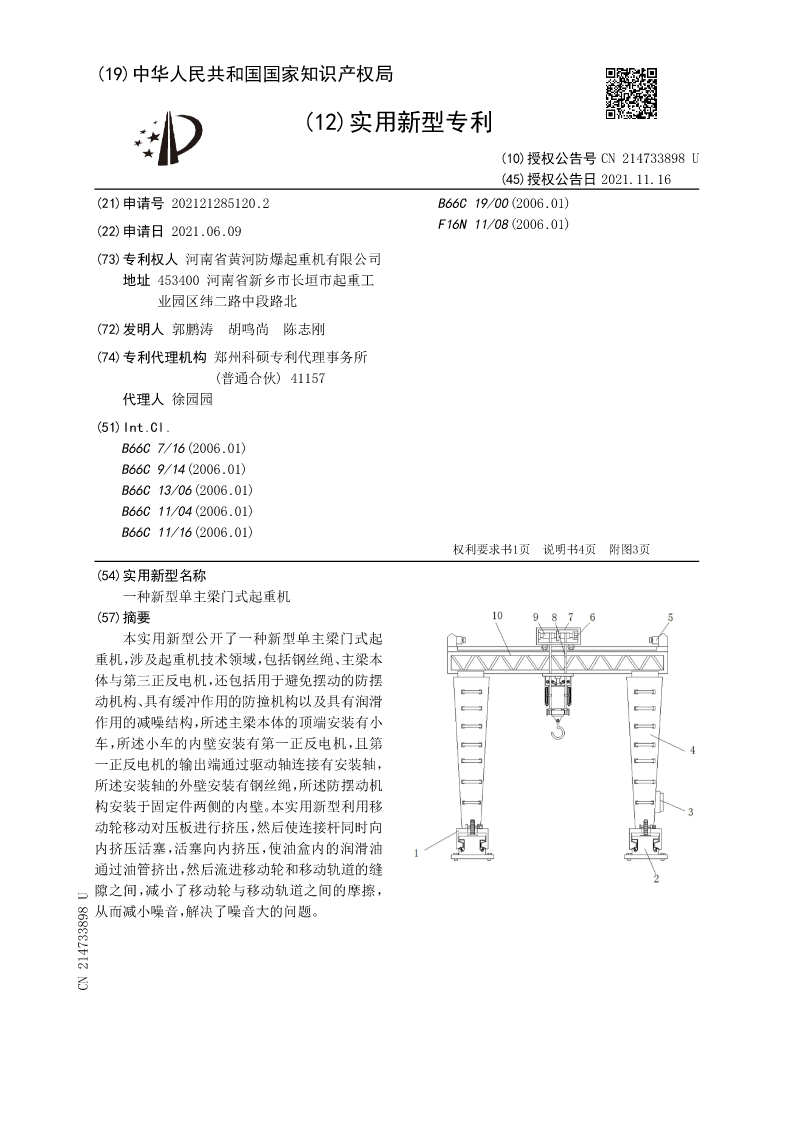

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN214733898U
(45)授权公告日2021.11.16
(21)申请号202121285120.2B66C19/00(2006.01)
(22)申请日2021.06.09F16N11/08(2006.01)

(73)专利权人河南省黄河防爆起重机有限公司
地址453400河南省新乡市长垣市起重工
业园区纬二路中段路北
(72)发明人郭鹏涛胡鸣尚陈志刚
(74)专利代理机构郑州科硕专利代理事务所
(普通合伙)41157
代理人徐园园
(51)Int.Cl.
B66C7/16(2006.01)
B66C9/14(2006.01)
B66C13/06(2006.01)
B66C11/04(2006.01)
B66C11/16(2006.01)
权利要求书1页说明书4页附图3页
(54)实用新型名称
一种新型单主梁门式起重机
(57)摘要
本实用新型公开了一种新型单主梁门式起
重机，涉及起重机技术领域，包括钢丝绳、主梁本
体与第三正反电机，还包括用于避免摆动的防摆
动机构、具有缓冲作用的防撞机构以及具有润滑
作用的减噪结构，所述主梁本体的顶端安装有小
车，所述小车的内壁安装有第一正反电机，且第
一正反电机的输出端通过驱动轴连接有安装轴，
所述安装轴的外壁安装有钢丝绳，所述防摆动机
构安装于固定件两侧的内壁。本实用新型利用移
动轮移动对压板进行挤压，然后使连接杆同时向
内挤压活塞，活塞向内挤压，使油盒内的润滑油
通过油管挤出，然后流进移动轮和移动轨道的缝
隙之间，减小了移动轮与移动轨道之间的摩擦，
从而减小噪音，解决了噪音大的问题。
CN214733898U

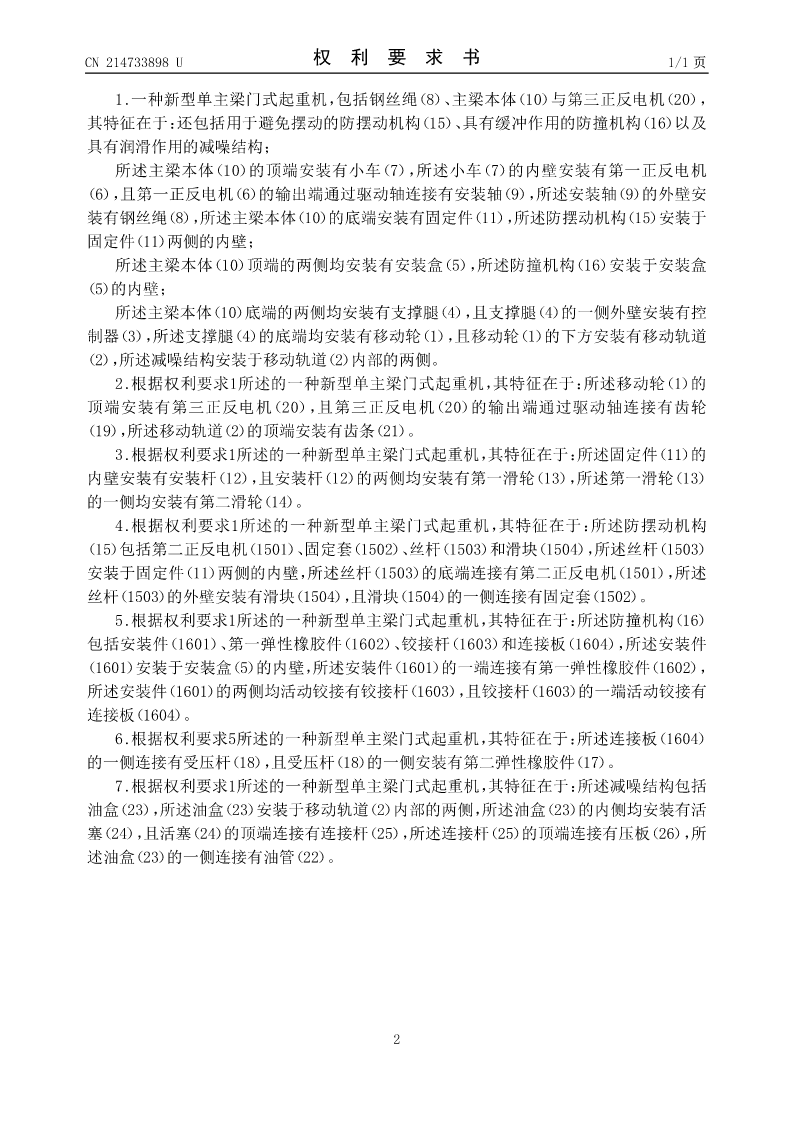

CN214733898U权利要求书1/1页

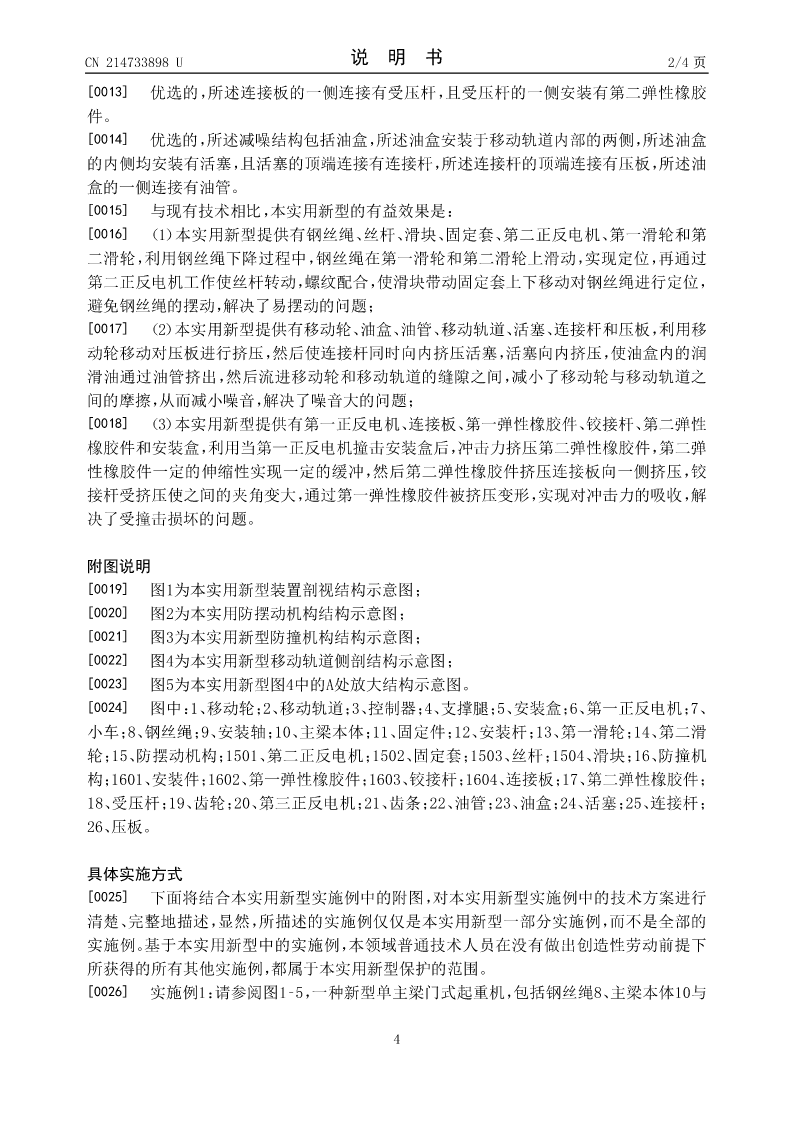

1.一种新型单主梁门式起重机，包括钢丝绳（8）、主梁本体（10）与第三正反电机（20），
其特征在于：还包括用于避免摆动的防摆动机构（15）、具有缓冲作用的防撞机构（16）以及
具有润滑作用的减噪结构；
所述主梁本体（10）的顶端安装有小车（7），所述小车（7）的内壁安装有第一正反电机
（6），且第一正反电机（6）的输出端通过驱动轴连接有安装轴（9），所述安装轴（9）的外壁安
装有钢丝绳（8），所述主梁本体（10）的底端安装有固定件（11），所述防摆动机构（15）安装于
固定件（11）两侧的内壁；
所述主梁本体（10）顶端的两侧均安装有安装盒（5），所述防撞机构（16）安装于安装盒
（5）的内壁；
所述主梁本体（10）底端的两侧均安装有支撑腿（4），且支撑腿（4）的一侧外壁安装有控
制器（3），所述支撑腿（4）的底端均安装有移动轮（1），且移动轮（1）的下方安装有移动轨道
（2），所述减噪结构安装于移动轨道（2）内部的两侧。

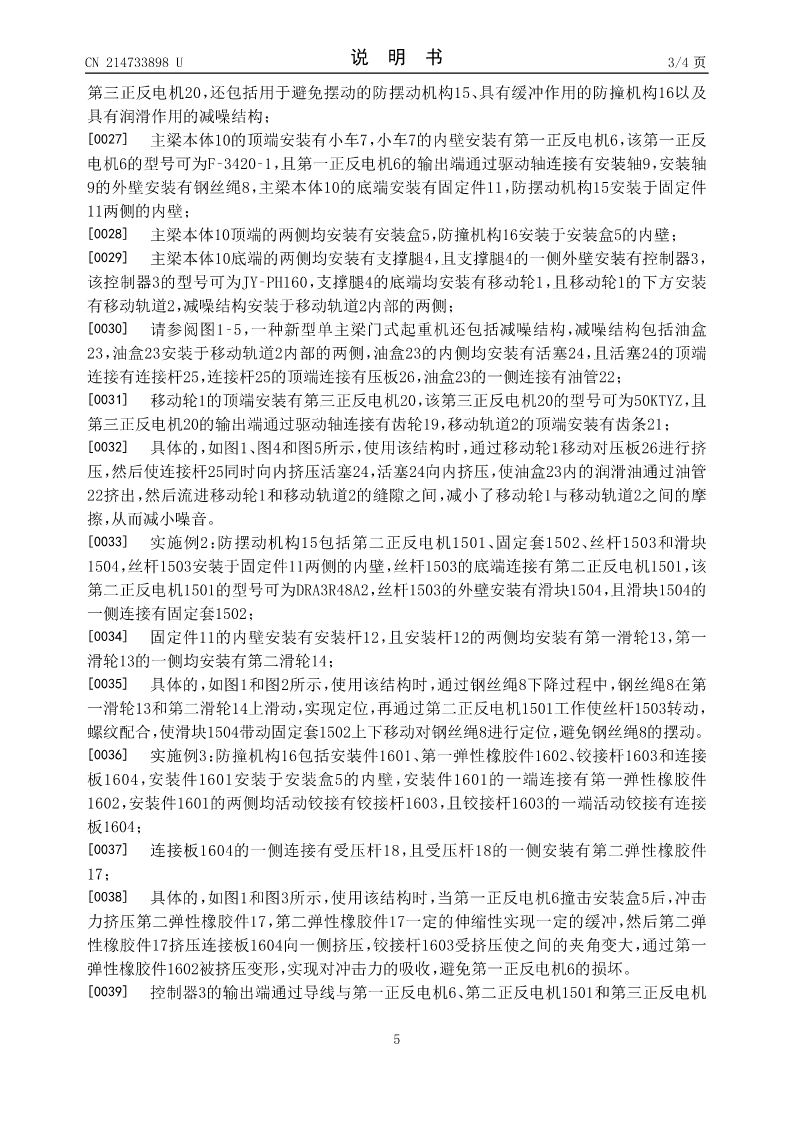

2.根据权利要求1所述的一种新型单主梁门式起重机，其特征在于：所述移动轮（1）的
顶端安装有第三正反电机（20），且第三正反电机（20）的输出端通过驱动轴连接有齿轮
（19），所述移动轨道（2）的顶端安装有齿条（21）。
3.根据权利要求1所述的一种新型单主梁门式起重机，其特征在于：所述固定件（11）的
内壁安装有安装杆（12），且安装杆（12）的两侧均安装有第一滑轮（13），所述第一滑轮（13）
的一侧均安装有第二滑轮（14）。
4.根据权利要求1所述的一种新型单主梁门式起重机，其特征在于：所述防摆动机构
（15）包括第二正反电机（1501）、固定套（1502）、丝杆（1503）和滑块（1504），所述丝杆（1503）
安装于固定件（11）两侧的内壁，所述丝杆（1503）的底端连接有第二正反电机（1501），所述
丝杆（1503）的外壁安装有滑块（1504），且滑块（1504）的一侧连接有固定套（1502）。
5.根据权利要求1所述的一种新型单主梁门式起重机，其特征在于：所述防撞机构（16）
包括安装件（1601）、第一弹性橡胶件（1602）、铰接杆（1603）和连接板（1604），所述安装件
（1601）安装于安装盒（5）的内壁，所述安装件（1601）的一端连接有第一弹性橡胶件（1602），
所述安装件（1601）的两侧均活动铰接有铰接杆（1603），且铰接杆（1603）的一端活动铰接有
连接板（1604）。
6.根据权利要求5所述的一种新型单主梁门式起重机，其特征在于：所述连接板（1604）
的一侧连接有受压杆（18），且受压杆（18）的一侧安装有第二弹性橡胶件（17）。
7.根据权利要求1所述的一种新型单主梁门式起重机，其特征在于：所述减噪结构包括
油盒（23），所述油盒（23）安装于移动轨道（2）内部的两侧，所述油盒（23）的内侧均安装有活
塞（24），且活塞（24）的顶端连接有连接杆（25），所述连接杆（25）
