2021225749217一种防护服控温装置.pdf

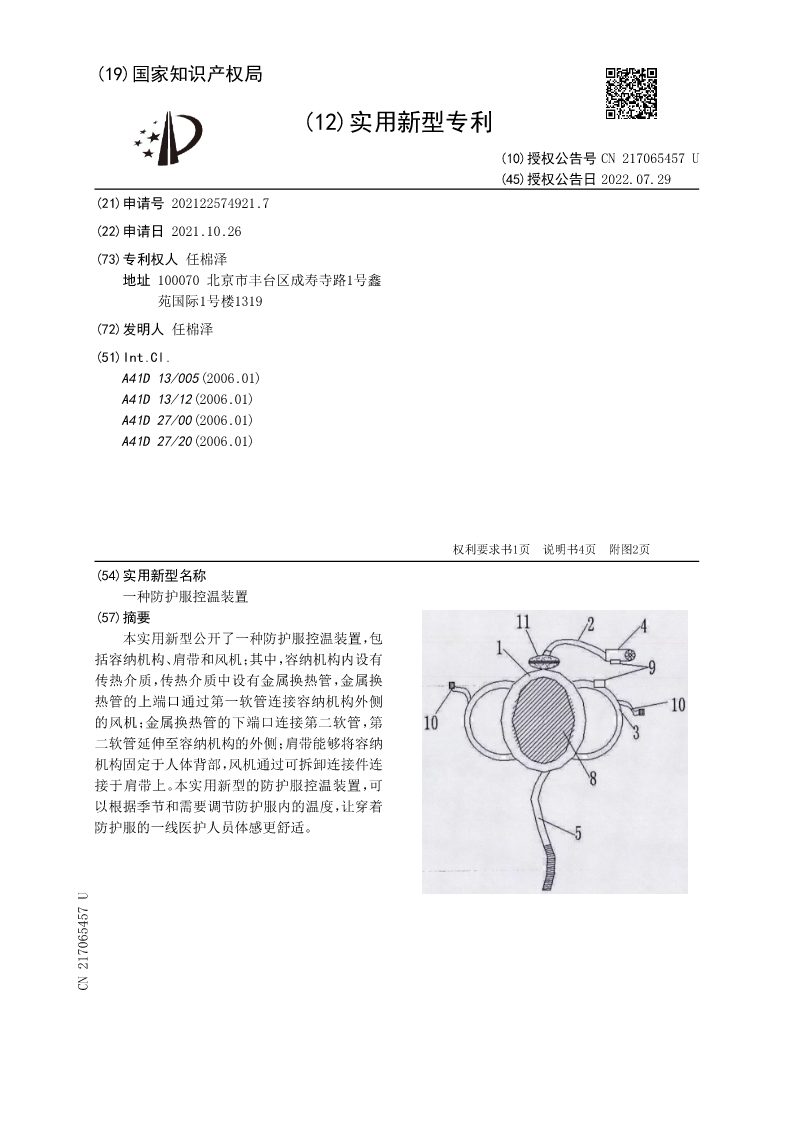

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN217065457U
(45)授权公告日2022.07.29
(21)申请号202122574921.7
(22)申请日2021.10.26
(73)专利权人任棉泽
地址100070北京市丰台区成寿寺路1号鑫
苑国际1号楼1319
(72)发明人任棉泽
(51)Int.Cl.
A41D13/005(2006.01)
A41D13/12(2006.01)
A41D27/00(2006.01)
A41D27/20(2006.01)

权利要求书1页说明书4页附图2页
(54)实用新型名称
一种防护服控温装置
(57)摘要
本实用新型公开了一种防护服控温装置，包
括容纳机构、肩带和风机；其中，容纳机构内设有
传热介质，传热介质中设有金属换热管，金属换
热管的上端口通过第一软管连接容纳机构外侧
的风机；金属换热管的下端口连接第二软管，第
二软管延伸至容纳机构的外侧；肩带能够将容纳
机构固定于人体背部，风机通过可拆卸连接件连
接于肩带上。本实用新型的防护服控温装置，可
以根据季节和需要调节防护服内的温度，让穿着
防护服的一线医护人员体感更舒适。
CN217065457U

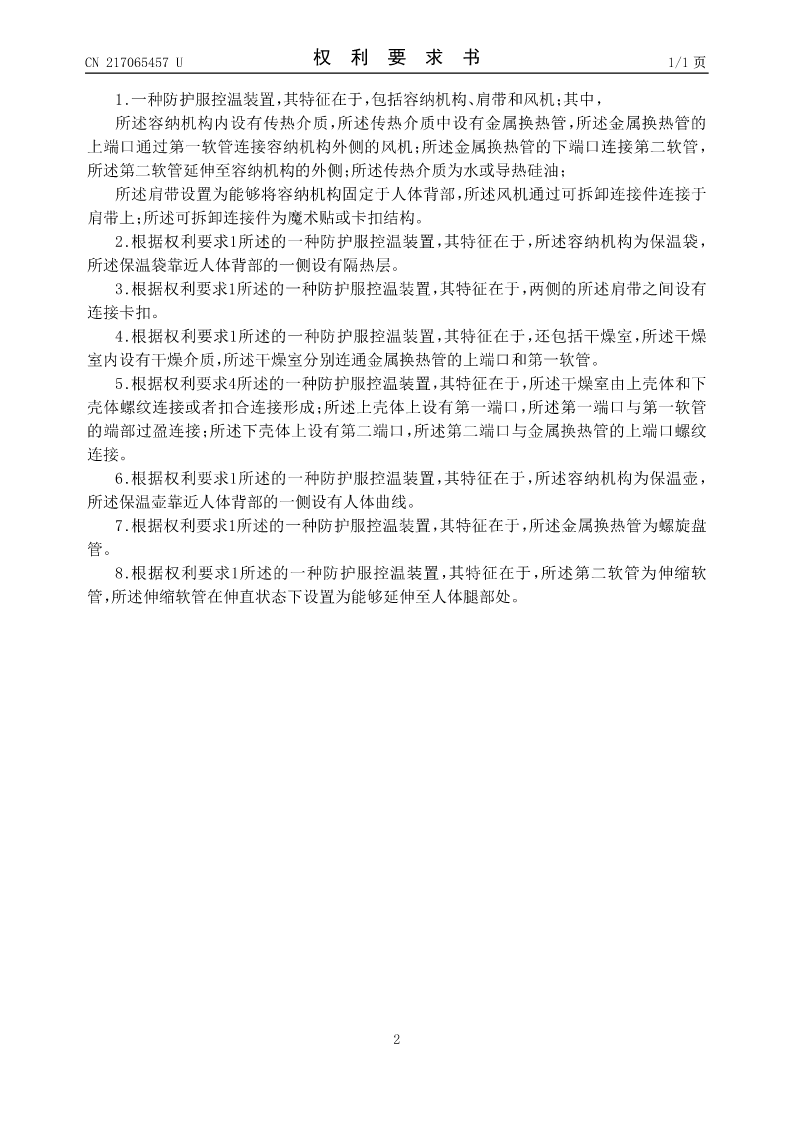

CN217065457U权利要求书1/1页

1.一种防护服控温装置，其特征在于，包括容纳机构、肩带和风机；其中，
所述容纳机构内设有传热介质，所述传热介质中设有金属换热管，所述金属换热管的
上端口通过第一软管连接容纳机构外侧的风机；所述金属换热管的下端口连接第二软管，
所述第二软管延伸至容纳机构的外侧；所述传热介质为水或导热硅油；
所述肩带设置为能够将容纳机构固定于人体背部，所述风机通过可拆卸连接件连接于
肩带上；所述可拆卸连接件为魔术贴或卡扣结构。
2.根据权利要求1所述的一种防护服控温装置，其特征在于，所述容纳机构为保温袋，
所述保温袋靠近人体背部的一侧设有隔热层。
3.根据权利要求1所述的一种防护服控温装置，其特征在于，两侧的所述肩带之间设有
连接卡扣。
4.根据权利要求1所述的一种防护服控温装置，其特征在于，还包括干燥室，所述干燥
室内设有干燥介质，所述干燥室分别连通金属换热管的上端口和第一软管。
5.根据权利要求4所述的一种防护服控温装置，其特征在于，所述干燥室由上壳体和下
壳体螺纹连接或者扣合连接形成；所述上壳体上设有第一端口，所述第一端口与第一软管
的端部过盈连接；所述下壳体上设有第二端口，所述第二端口与金属换热管的上端口螺纹
连接。
6.根据权利要求1所述的一种防护服控温装置，其特征在于，所述容纳机构为保温壶，
所述保温壶靠近人体背部的一侧设有人体曲线。
7.根据权利要求1所述的一种防护服控温装置，其特征在于，所述金属换热管为螺旋盘
管。
8.根据权利要求1所述的一种防护服控温装置，其特征在于，所述第二软管为伸缩软
管，所述伸缩软管在伸直状态下设置为能够延伸至人体腿部处。

2

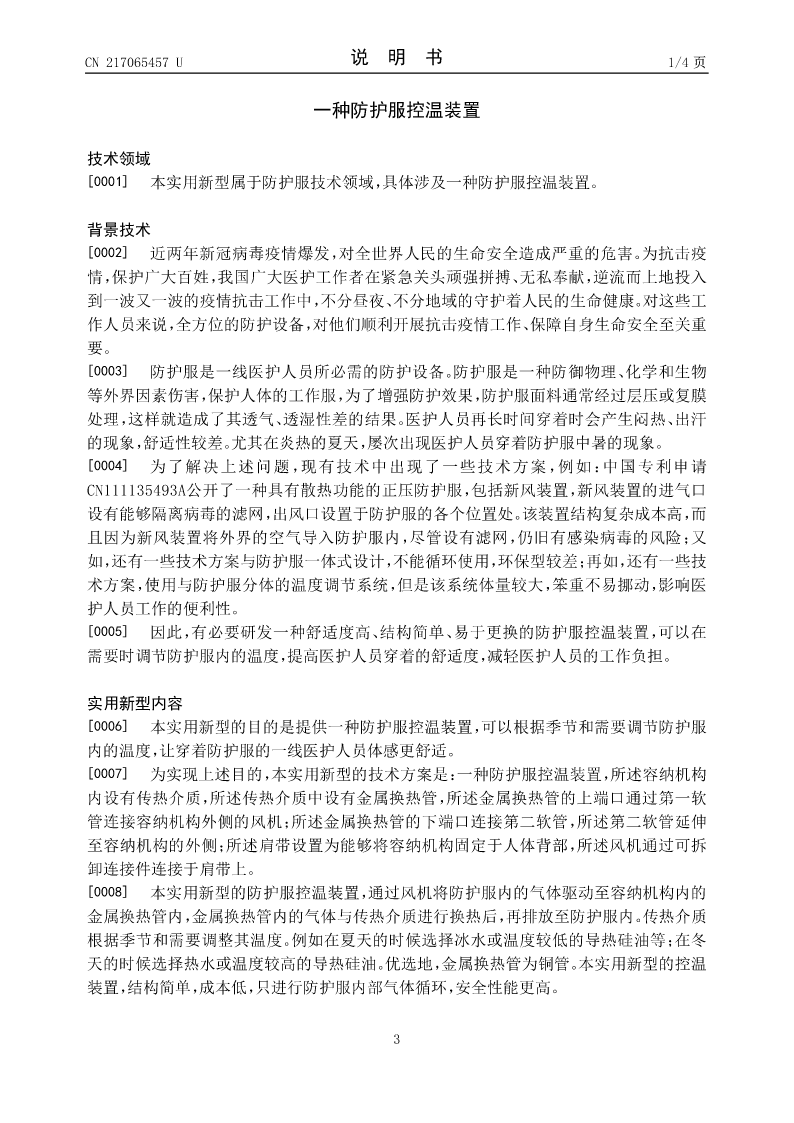

CN217065457U说明书1/4页

一种防护服控温装置

技术领域
[0001]本实用新型属于防护服技术领域，具体涉及一种防护服控温装置。

背景技术
[0002]近两年新冠病毒疫情爆发，对全世界人民的生命安全造成严重的危害。为抗击疫
情，保护广大百姓，我国广大医护工作者在紧急关头顽强拼搏、无私奉献，逆流而上地投入
到一波又一波的疫情抗击工作中，不分昼夜、不分地域的守护着人民的生命健康。对这些工
作人员来说，全方位的防护设备，对他们顺利开展抗击疫情工作、保障自身生命安全至关重
要。
[0003]防护服是一线医护人员所必需的防护设备。防护服是一种防御物理、化学和生物
等外界因素伤害，保护人体的工作服，为了增强防护效果，防护服面料通常经过层压或复膜
处理，这样就造成了其透气、透湿性差的结果。医护人员再长时间穿着时会产生闷热、出汗
的现象，舒适性较差。尤其在炎热的夏天，屡次出现医护人员穿着防护服中暑的现象。
[0004]为了解决上述问题，现有技术中出现了一些技术方案，例如：中国专利申请
CN111135493A公开了一种具有散热功能的正压防护服，包括新风装置，新风装置的进气口
设有能够隔离病毒的滤网，出风口设置于防护服的各个位置处。该装置结构复杂成本高，而
且因为新风装置将外界的空气导入防护服内，尽管设有滤网，仍旧有感染病毒的风险；又
如，还有一些技术方案与防护服一体式设计，不能循环使用，环保型较差；再如，还有一些技
术方案，使用与防护服分体的温度调节系统，但是该系统体量较大，笨重不易挪动，影响医
护人员工作的便利性。
[0005]因此，有必要研发一种舒适度高、结构简单、易于更换的防护服控温装置，可以在
需要时调节防护服内的温度，提高医护人员穿着的舒适度，减轻医护人员的工作负担。

实用新型内容
