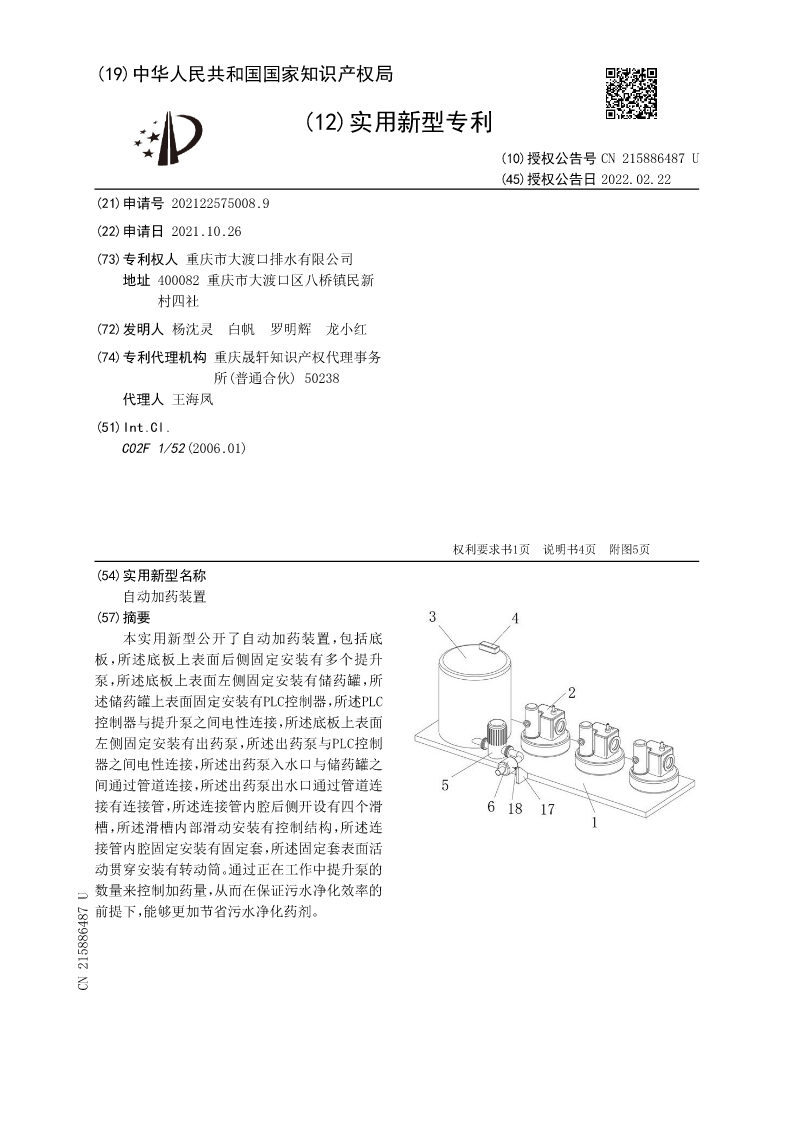

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN215886487U
(45)授权公告日2022.02.22
(21)申请号202122575008.9
(22)申请日2021.10.26
(73)专利权人重庆市大渡口排水有限公司
地址400082重庆市大渡口区八桥镇民新
村四社
(72)发明人杨沈灵白帆罗明辉龙小红
(74)专利代理机构重庆晟轩知识产权代理事务
所(普通合伙)50238
代理人王海凤
(51)Int.Cl.
C02F1/52(2006.01)

权利要求书1页说明书4页附图5页
(54)实用新型名称
自动加药装置
(57)摘要
本实用新型公开了自动加药装置，包括底
板，所述底板上表面后侧固定安装有多个提升
泵，所述底板上表面左侧固定安装有储药罐，所
述储药罐上表面固定安装有PLC控制器，所述PLC
控制器与提升泵之间电性连接，所述底板上表面
左侧固定安装有出药泵，所述出药泵与PLC控制
器之间电性连接，所述出药泵入水口与储药罐之
间通过管道连接，所述出药泵出水口通过管道连
接有连接管，所述连接管内腔后侧开设有四个滑
槽，所述滑槽内部滑动安装有控制结构，所述连
接管内腔固定安装有固定套，所述固定套表面活
动贯穿安装有转动筒。通过正在工作中提升泵的
数量来控制加药量，从而在保证污水净化效率的
前提下，能够更加节省污水净化药剂。
CN215886487U

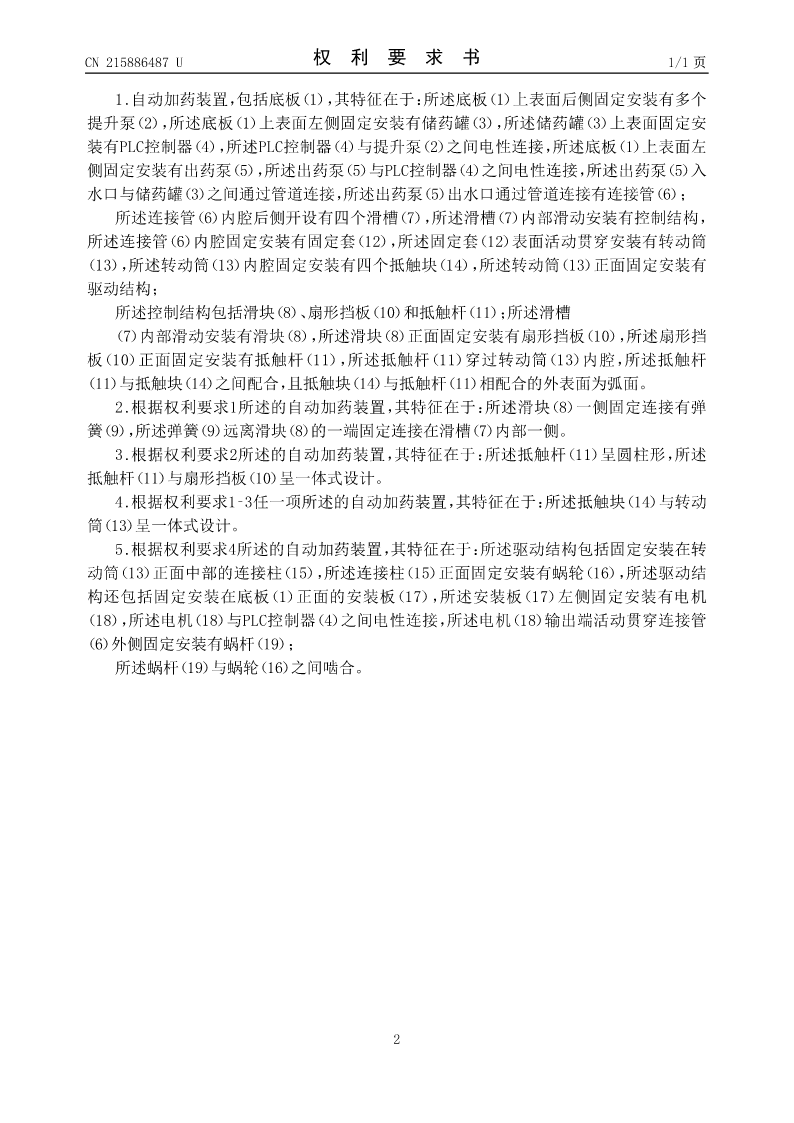

CN215886487U权利要求书1/1页

1.自动加药装置，包括底板（1），其特征在于：所述底板（1）上表面后侧固定安装有多个
提升泵（2），所述底板（1）上表面左侧固定安装有储药罐（3），所述储药罐（3）上表面固定安
装有PLC控制器（4），所述PLC控制器（4）与提升泵（2）之间电性连接，所述底板（1）上表面左
侧固定安装有出药泵（5），所述出药泵（5）与PLC控制器（4）之间电性连接，所述出药泵（5）入
水口与储药罐（3）之间通过管道连接，所述出药泵（5）出水口通过管道连接有连接管（6）；
所述连接管（6）内腔后侧开设有四个滑槽（7），所述滑槽（7）内部滑动安装有控制结构，
所述连接管（6）内腔固定安装有固定套（12），所述固定套（12）表面活动贯穿安装有转动筒
（13），所述转动筒（13）内腔固定安装有四个抵触块（14），所述转动筒（13）正面固定安装有
驱动结构；
所述控制结构包括滑块（8）、扇形挡板（10）和抵触杆（11）；所述滑槽
（7）内部滑动安装有滑块（8），所述滑块（8）正面固定安装有扇形挡板（10），所述扇形挡
板（10）正面固定安装有抵触杆（11），所述抵触杆（11）穿过转动筒（13）内腔，所述抵触杆
（11）与抵触块（14）之间配合，且抵触块（14）与抵触杆（11）相配合的外表面为弧面。
2.根据权利要求1所述的自动加药装置，其特征在于：所述滑块（8）一侧固定连接有弹
簧（9），所述弹簧（9）远离滑块（8）的一端固定连接在滑槽（7）内部一侧。
3.根据权利要求2所述的自动加药装置，其特征在于：所述抵触杆（11）呈圆柱形，所述
抵触杆（11）与扇形挡板（10）呈一体式设计。
4.根据权利要求1‑3任一项所述的自动加药装置，其特征在于：所述抵触块（14）与转动
筒（13）呈一体式设计。
5.根据权利要求4所述的自动加药装置，其特征在于：所述驱动结构包括固定安装在转
动筒（13）正面中部的连接柱（15），所述连接柱（15）正面固定安装有蜗轮（16），所述驱动结
构还包括固定安装在底板（1）正面的安装板（17），所述安装板（17）左侧固定安装有电机
（18），所述电机（18）与PLC控制器（4）之间电性连接，所述电机（18）输出端活动贯穿连接管
（6）外侧固定安装有蜗杆（19）；
所述蜗杆（19）与蜗轮（16）之间啮合。

2

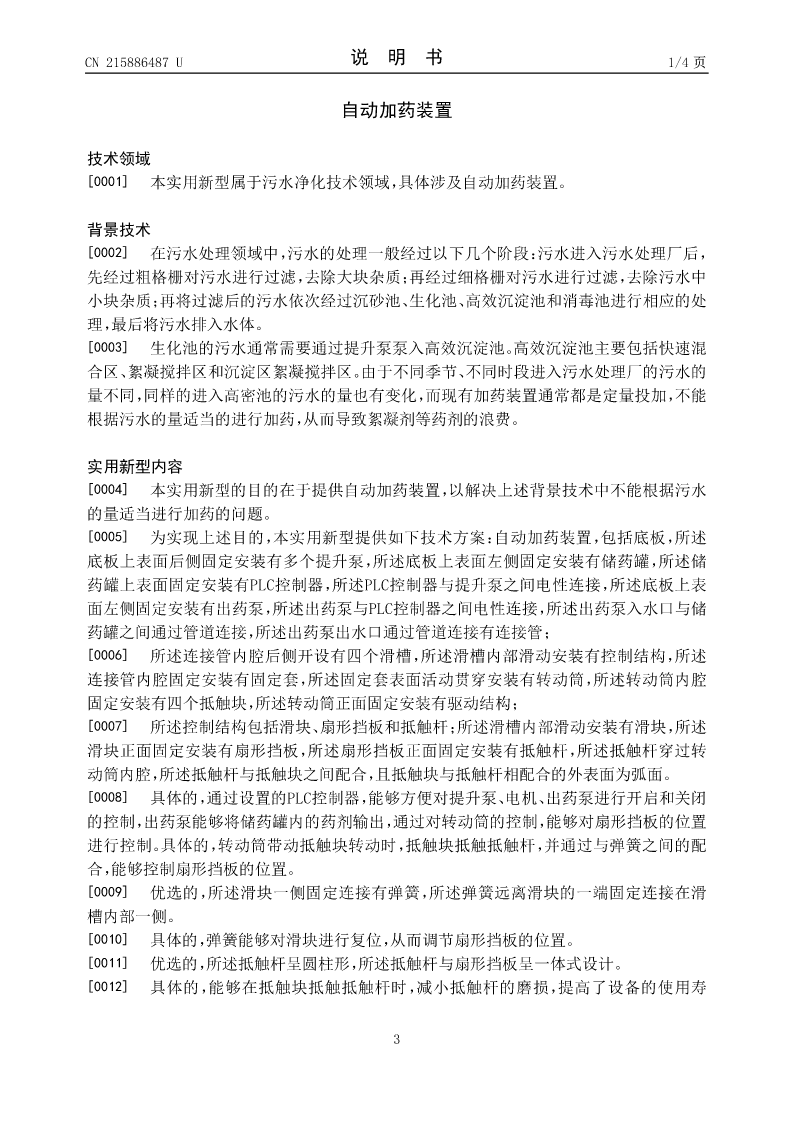

CN215886487U说明书1/4页

自动加药装置

技术领域
[0001]本实用新型属于污水净化技术领域，具体涉及自动加药装置。

背景技术
[0002]在污水处理领域中，污水的处理一般经过以下几个阶段：污水进入污水处理厂后，
先经过粗格栅对污水进行过滤，去除大块杂质；再经过细格栅对污水进行过滤，去除污水中
小块杂质；再将过滤后的污水依次经过沉砂池、生化池、高效沉淀池和消毒池进行相应的处
理，最后将污水排入水体。
[0003]生化池的污水通常需要通过提升泵泵入高效沉淀池。高效沉淀池主要包括快速混
合区、絮凝搅拌区和沉淀区絮凝搅拌区。由于不同季节、不同时段进入污水处理厂的污水的
量不同，同样的进入高密池的污水的量也有变化，而现有加药装置通常都是定量投加，不能
根据污水的量适当的进行加药，从而导致絮凝剂等药剂的浪费。

实用新型内容
[0004]本实用新型的目的在于提
