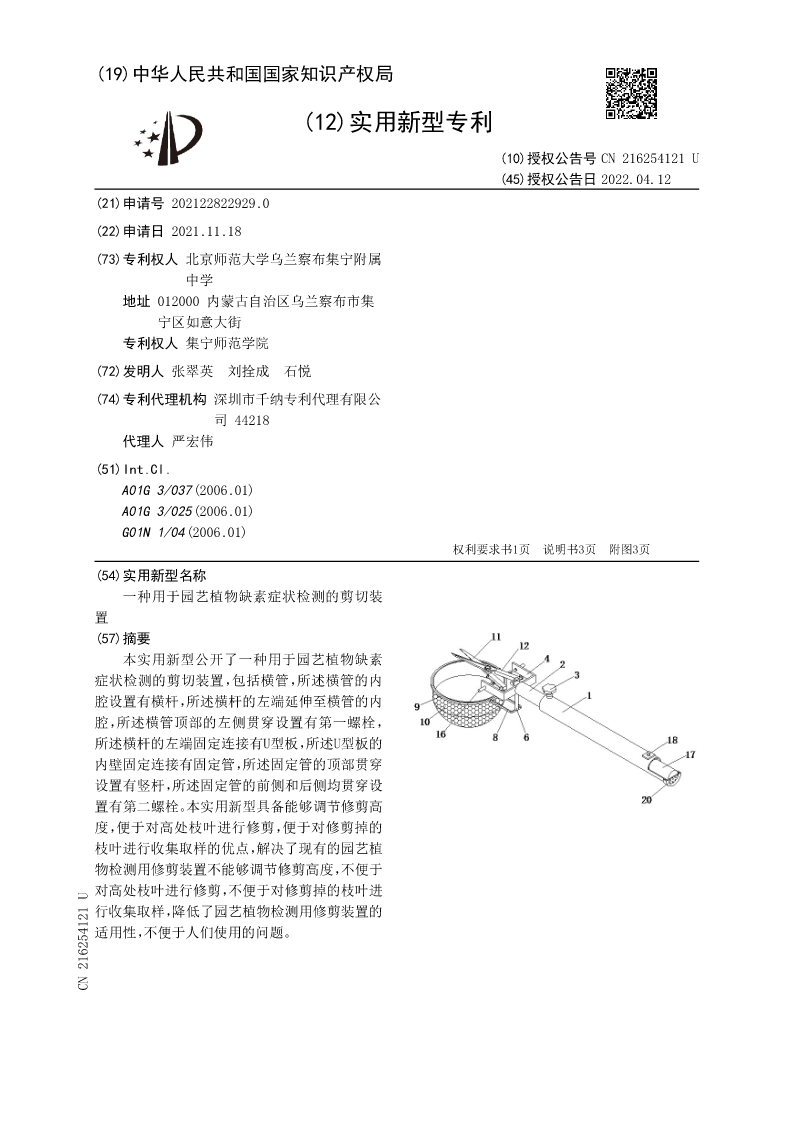

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN216254121U
(45)授权公告日2022.04.12
(21)申请号202122822929.0
(22)申请日2021.11.18
(73)专利权人北京师范大学乌兰察布集宁附属
中学
地址012000内蒙古自治区乌兰察布市集
宁区如意大街
专利权人集宁师范学院
(72)发明人张翠英刘拴成石悦
(74)专利代理机构深圳市千纳专利代理有限公
司44218
代理人严宏伟
(51)Int.Cl.
A01G3/037(2006.01)
A01G3/025(2006.01)
G01N1/04(2006.01)
权利要求书1页说明书3页附图3页
(54)实用新型名称
一种用于园艺植物缺素症状检测的剪切装
置
(57)摘要
本实用新型公开了一种用于园艺植物缺素
症状检测的剪切装置，包括横管，所述横管的内
腔设置有横杆，所述横杆的左端延伸至横管的内
腔，所述横管顶部的左侧贯穿设置有第一螺栓，
所述横杆的左端固定连接有U型板，所述U型板的
内壁固定连接有固定管，所述固定管的顶部贯穿
设置有竖杆，所述固定管的前侧和后侧均贯穿设
置有第二螺栓。本实用新型具备能够调节修剪高
度，便于对高处枝叶进行修剪，便于对修剪掉的
枝叶进行收集取样的优点，解决了现有的园艺植
物检测用修剪装置不能够调节修剪高度，不便于
对高处枝叶进行修剪，不便于对修剪掉的枝叶进
行收集取样，降低了园艺植物检测用修剪装置的
适用性，不便于人们使用的问题。
CN216254121U

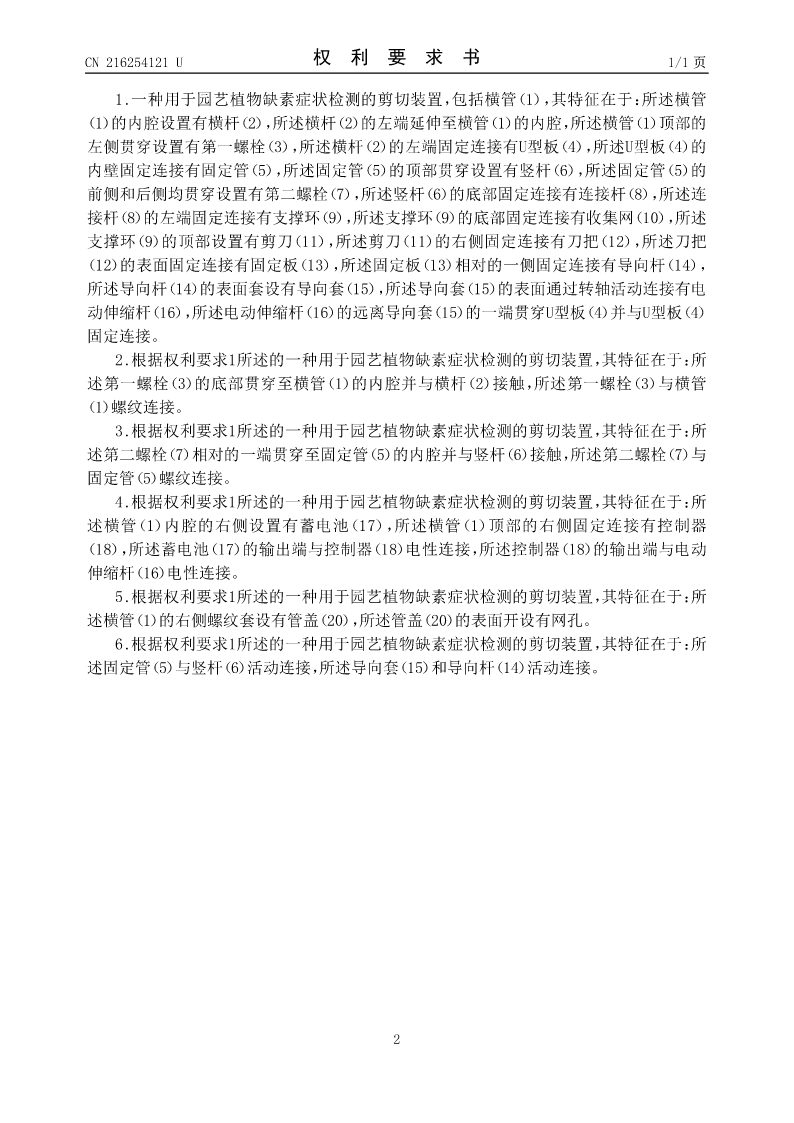

CN216254121U权利要求书1/1页

1.一种用于园艺植物缺素症状检测的剪切装置，包括横管（1），其特征在于：所述横管
（1）的内腔设置有横杆（2），所述横杆（2）的左端延伸至横管（1）的内腔，所述横管（1）顶部的
左侧贯穿设置有第一螺栓（3），所述横杆（2）的左端固定连接有U型板（4），所述U型板（4）的
内壁固定连接有固定管（5），所述固定管（5）的顶部贯穿设置有竖杆（6），所述固定管（5）的
前侧和后侧均贯穿设置有第二螺栓（7），所述竖杆（6）的底部固定连接有连接杆（8），所述连
接杆（8）的左端固定连接有支撑环（9），所述支撑环（9）的底部固定连接有收集网（10），所述
支撑环（9）的顶部设置有剪刀（11），所述剪刀（11）的右侧固定连接有刀把（12），所述刀把
（12）的表面固定连接有固定板（13），所述固定板（13）相对的一侧固定连接有导向杆（14），
所述导向杆（14）的表面套设有导向套（15），所述导向套（15）的表面通过转轴活动连接有电
动伸缩杆（16），所述电动伸缩杆（16）的远离导向套（15）的一端贯穿U型板（4）并与U型板（4）
固定连接。
2.根据权利要求1所述的一种用于园艺植物缺素症状检测的剪切装置，其特征在于：所
述第一螺栓（3）的底部贯穿至横管（1）的内腔并与横杆（2）接触，所述第一螺栓（3）与横管
（1）螺纹连接。
3.根据权利要求1所述的一种用于园艺植物缺素症状检测的剪切装置，其特征在于：所
述第二螺栓（7）相对的一端贯穿至固定管（5）的内腔并与竖杆（6）接触，所述第二螺栓（7）与
固定管（5）螺纹连接。
4.根据权利要求1所述的一种用于园艺植物缺素症状检测的剪切装置，其特征在于：所
述横管（1）内腔的右侧设置有蓄电池（17），所述横管（1）顶部的右侧固定连接有控制器
（18），所述蓄电池（17）的输出端与控制器（18）电性连接，所述控制器（18）的输出端与电动
伸缩杆（16）电性连接。
5.根据权利要求1所述的一种用于园艺植物缺素症状检测的剪切装置，其特征在于：所
述横管（1）的右侧螺纹套设有管盖（20），所述管盖（20）的表面开设有网孔。
6.根据权利要求1所述的一种用于园艺植物缺素症状检测的剪切装置，其特征在于：所
述固定管（5）与竖杆（6）活动连接，所述导向套（15）和导向杆（14）活动连接。

2

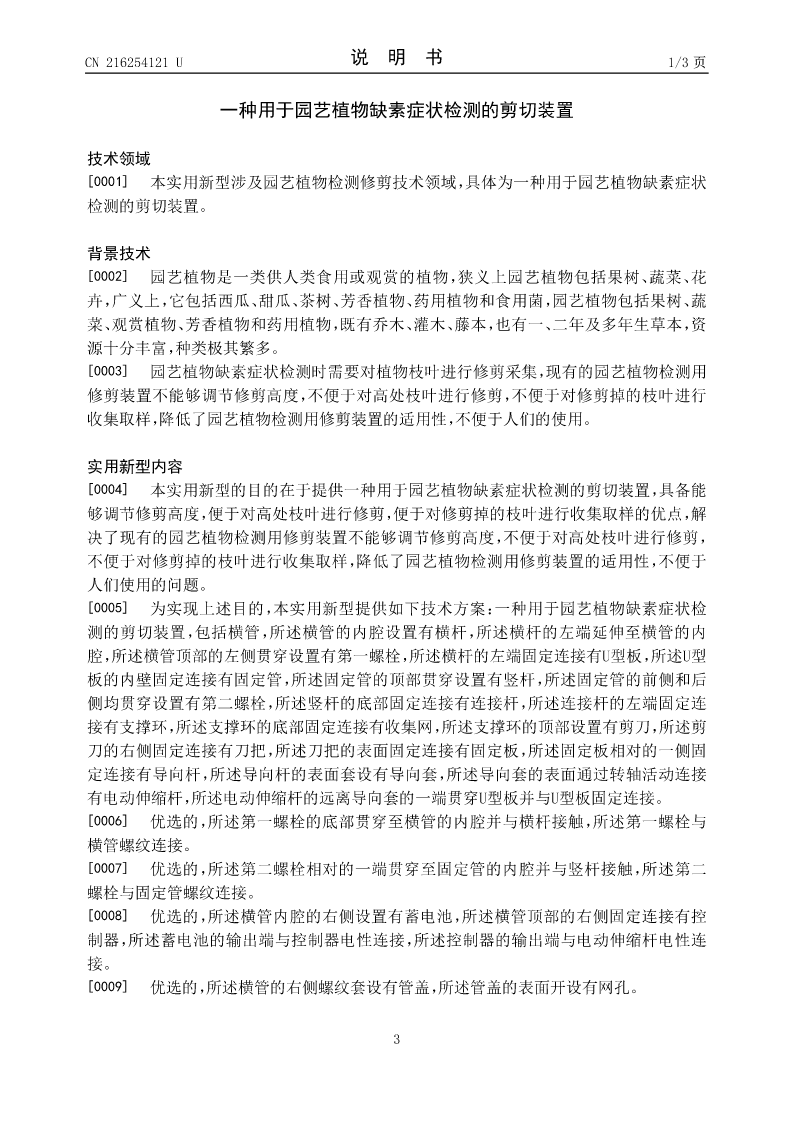

CN216254121U说明书1/3页

一种用于园艺植物缺素症状检测的剪切装置

技术领域
[0001]本实用新型涉及园艺植物检测修剪技术领域，具体为一种用于园艺植物缺素症状
检测的剪切装置。

背景技术
[0002]园艺植物是一类供人类食用或观赏的植物，狭义上园艺植物包括果树、蔬菜、花
卉，广义上，它包括西瓜、甜瓜、茶树、芳香植物、药用植物和食用菌，园艺植物包括果树、蔬
菜、观赏植物、芳香植物和药用植物，既有乔木、灌木、藤本，也有一、二年及多年生草本，资
源十分丰富，种类极其繁多。
[0003]园艺植物缺素症状检测时需要对植物枝叶进行修剪采集，现有的园艺植物检测用
修剪装置不能够调节修剪高度，不便于对高处枝叶进行修剪，不便于对修剪掉的枝叶进行

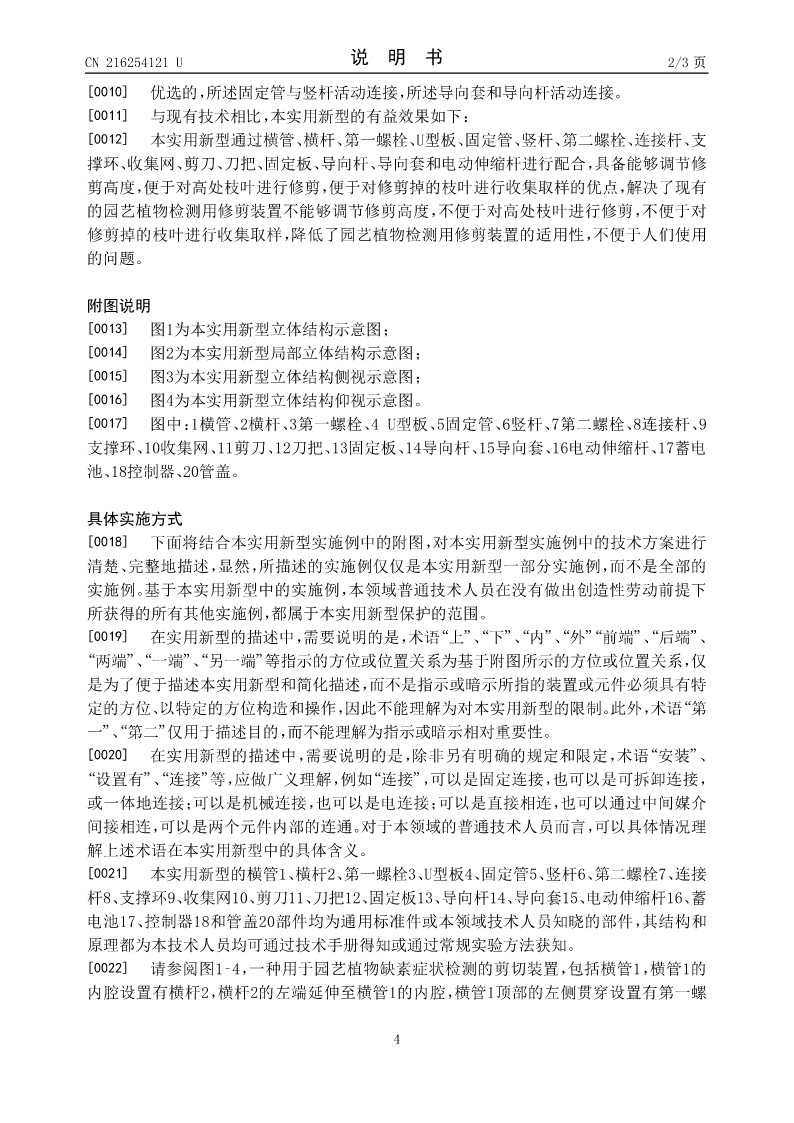

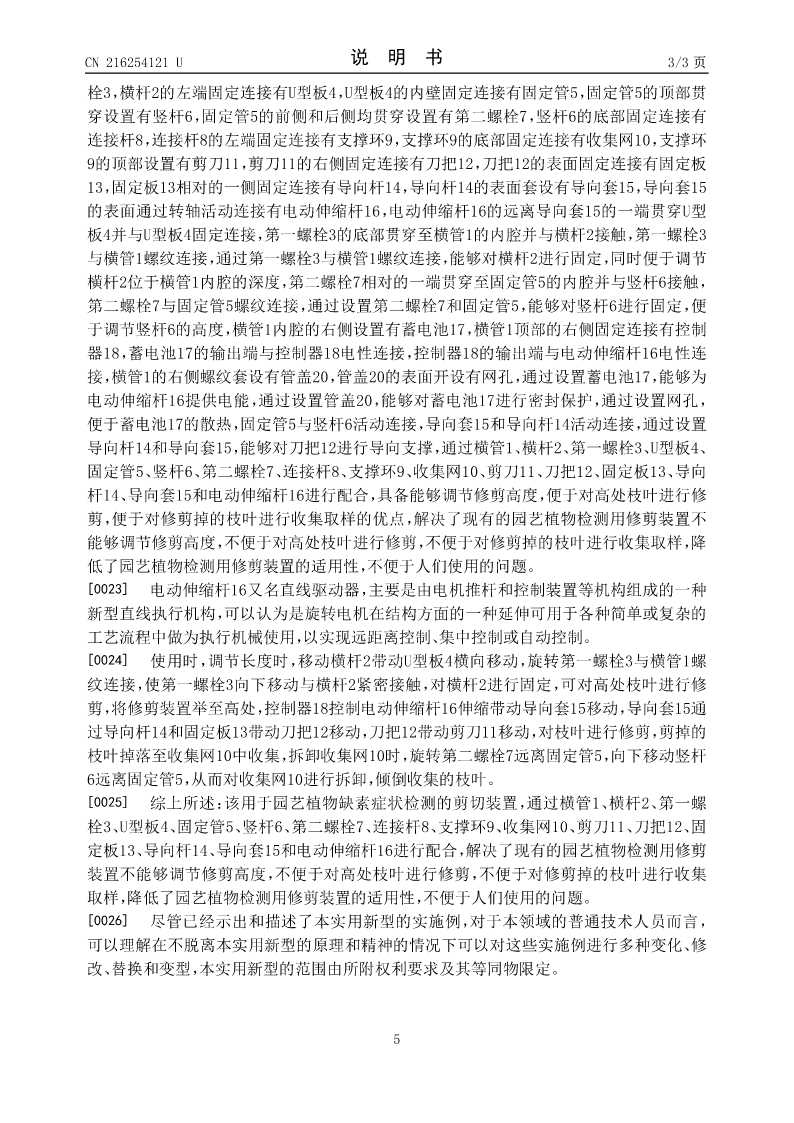

收集取样，降低
