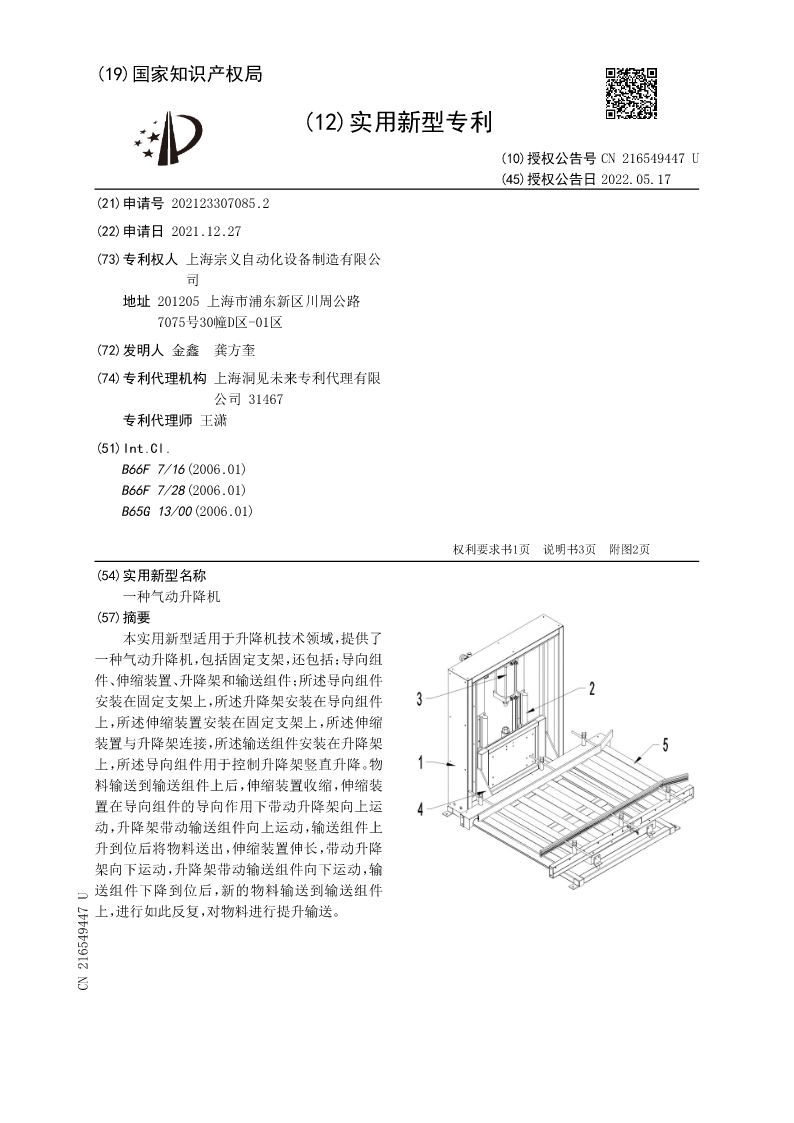

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN216549447U
(45)授权公告日2022.05.17
(21)申请号202123307085.2
(22)申请日2021.12.27
(73)专利权人上海宗义自动化设备制造有限公
司
地址201205上海市浦东新区川周公路
7075号30幢D区-01区
(72)发明人金鑫龚方奎
(74)专利代理机构上海洞见未来专利代理有限
公司31467
专利代理师王潇
(51)Int.Cl.
B66F7/16(2006.01)
B66F7/28(2006.01)
B65G13/00(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种气动升降机
(57)摘要
本实用新型适用于升降机技术领域，提供了
一种气动升降机，包括固定支架，还包括：导向组
件、伸缩装置、升降架和输送组件；所述导向组件
安装在固定支架上，所述升降架安装在导向组件
上，所述伸缩装置安装在固定支架上，所述伸缩
装置与升降架连接，所述输送组件安装在升降架
上，所述导向组件用于控制升降架竖直升降。物
料输送到输送组件上后，伸缩装置收缩，伸缩装
置在导向组件的导向作用下带动升降架向上运
动，升降架带动输送组件向上运动，输送组件上
升到位后将物料送出，伸缩装置伸长，带动升降
架向下运动，升降架带动输送组件向下运动，输
送组件下降到位后，新的物料输送到输送组件
上，进行如此反复，对物料进行提升输送。
CN216549447U

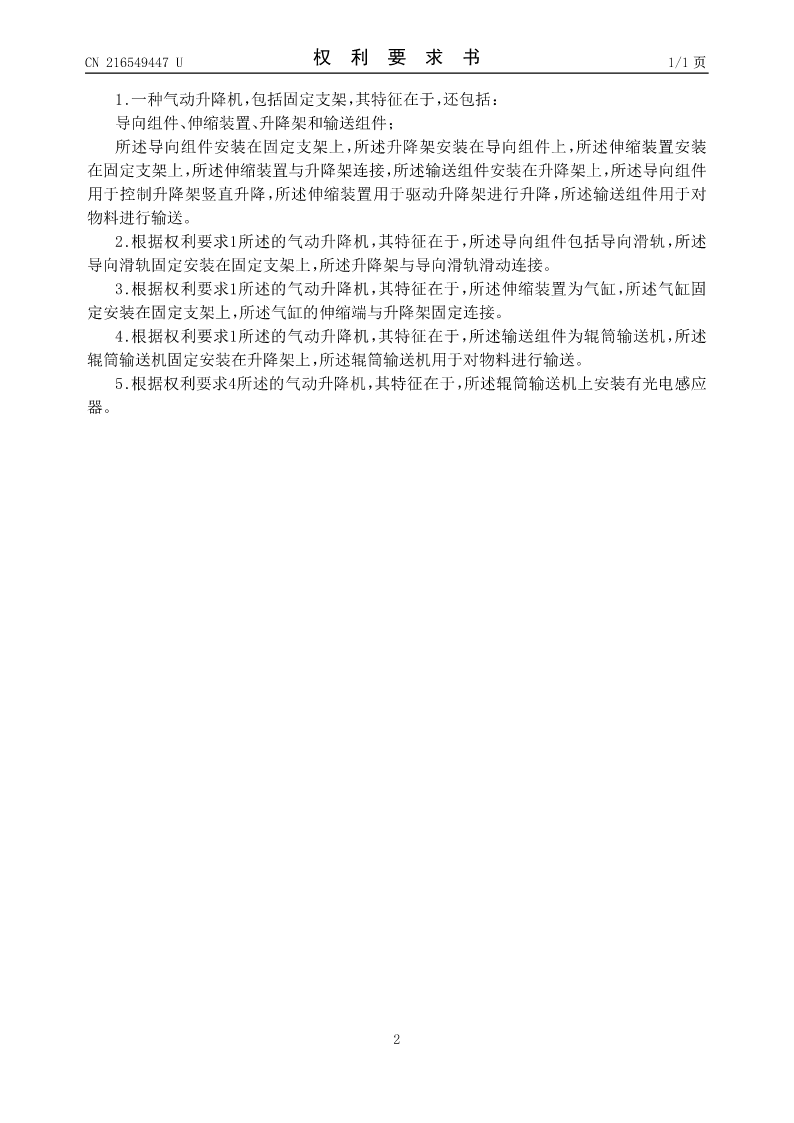

CN216549447U权利要求书1/1页

1.一种气动升降机，包括固定支架，其特征在于，还包括：
导向组件、伸缩装置、升降架和输送组件；
所述导向组件安装在固定支架上，所述升降架安装在导向组件上，所述伸缩装置安装
在固定支架上，所述伸缩装置与升降架连接，所述输送组件安装在升降架上，所述导向组件
用于控制升降架竖直升降，所述伸缩装置用于驱动升降架进行升降，所述输送组件用于对
物料进行输送。
2.根据权利要求1所述的气动升降机，其特征在于，所述导向组件包括导向滑轨，所述
导向滑轨固定安装在固定支架上，所述升降架与导向滑轨滑动连接。
3.根据权利要求1所述的气动升降机，其特征在于，所述伸缩装置为气缸，所述气缸固
定安装在固定支架上，所述气缸的伸缩端与升降架固定连接。
4.根据权利要求1所述的气动升降机，其特征在于，所述输送组件为辊筒输送机，所述
辊筒输送机固定安装在升降架上，所述辊筒输送机用于对物料进行输送。
5.根据权利要求4所述的气动升降机，其特征在于，所述辊筒输送机上安装有光电感应
器。

2

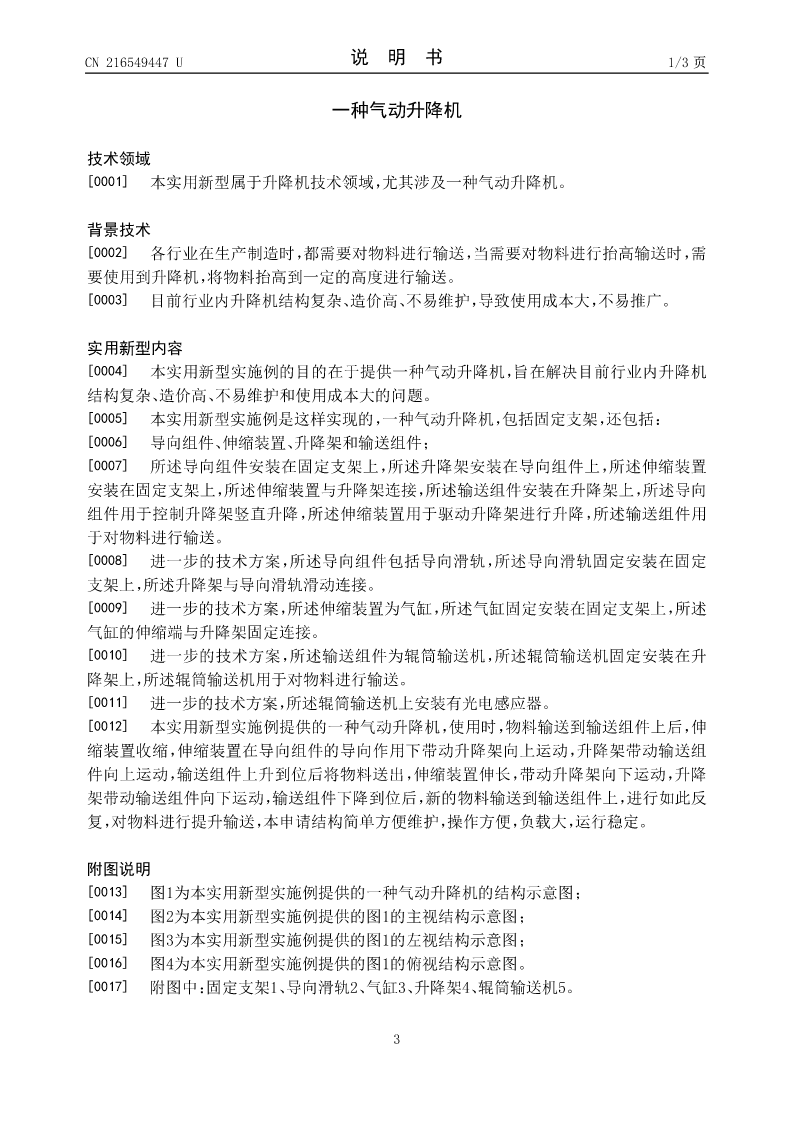

CN216549447U说明书1/3页

一种气动升降机

技术领域
[0001]本实用新型属于升降机技术领域，尤其涉及一种气动升降机。

背景技术
[0002]各行业在生产制造时，都需要对物料进行输送，当需要对物料进行抬高输送时，需
要使用到升降机，将物料抬高到一定的高度进行输送。
[0003]目前行业内升降机结构复杂、造价高、不易维护，导致使用成本大，不易推广。

实用新型内容
[0004]本实用新型实施例的目的在于提供一种气动升降机，旨在解决目前行业内升降机
结构复杂、造价高、不易维护和使用成本大的问题。
[0005]本实用新型实施例是这样实现的，一种气动升降机，包括固定支架，还包括：
[0006]导向组件、伸缩装置、升降架和输送组件；
[0007]所述导向组件安装在固定支架上，所述升降架安装在导向组件上，所述伸缩装置
安装在固定支架上，所述伸缩装置与升降架连接，所述输送组件安装在升降架上，所述导向
组件用于控制升降架竖直升降，所述伸缩装置用于驱动升降架进行升降，所述输送组件用
于对物料进行输送。
[0008]进一步的技术方案，所述导向组件包括导向滑轨，所述导向滑轨固定安装在固定
支架上，所述升降架与导向滑轨滑动连接。
[0009]进一步的技术方案，所述伸缩装置为气缸，所述气缸固定安装在固定支架上，所述
气缸的伸缩端与升降架固定连接。
[0010]进一步的技术方案，所述输送组件为辊筒输送机，所述辊筒输送机固定安装在升
降架上，所述辊筒输送机用于对物料进行输送。
[0011]进一步的技术方案，所述辊筒输送机上安装有光电感应器。
[0012]本实用新型实施例提供的一种气动升降机，使用时，物料输送到输送组件上后，伸
缩装置收缩，伸缩装置在导向组件的导向作用下带动升降架向上运动，升降架带动输送组
件向上运动，输送组件上升到位后将物料送出，伸缩装置伸长，带动升降架向下运动，升降
架带动输送组件向下运动，输送组件下降到位后，新的物料输送到输送组件上，进行如此反
复，对物料进行提升输送，本申请结构简单方便维护，操作方便，负载大，运行稳定。

附图说明
[0013]
