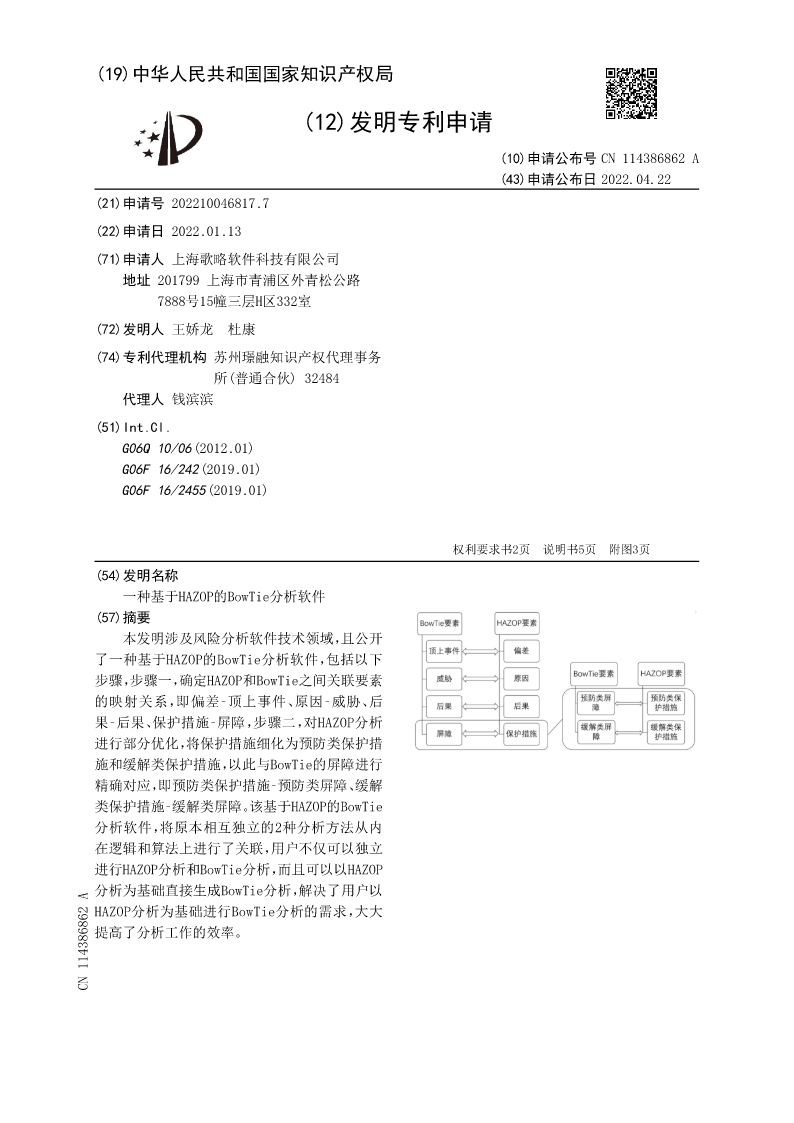

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN114386862A
(43)申请公布日2022.04.22
(21)申请号202210046817.7
(22)申请日2022.01.13
(71)申请人上海歌略软件科技有限公司
地址201799上海市青浦区外青松公路
7888号15幢三层H区332室
(72)发明人王娇龙杜康
(74)专利代理机构苏州璟融知识产权代理事务
所(普通合伙)32484
代理人钱滨滨
(51)Int.Cl.
G06Q10/06(2012.01)
G06F16/242(2019.01)
G06F16/2455(2019.01)

权利要求书2页说明书5页附图3页
(54)发明名称
一种基于HAZOP的BowTie分析软件
(57)摘要
本发明涉及风险分析软件技术领域，且公开
了一种基于HAZOP的BowTie分析软件，包括以下
步骤，步骤一，确定HAZOP和BowTie之间关联要素
的映射关系，即偏差‑顶上事件、原因‑威胁、后
果‑后果、保护措施‑屏障，步骤二，对HAZOP分析
进行部分优化，将保护措施细化为预防类保护措
施和缓解类保护措施，以此与BowTie的屏障进行
精确对应，即预防类保护措施‑预防类屏障、缓解
类保护措施‑缓解类屏障。该基于HAZOP的BowTie
分析软件，将原本相互独立的2种分析方法从内
在逻辑和算法上进行了关联，用户不仅可以独立
进行HAZOP分析和BowTie分析，而且可以以HAZOP
分析为基础直接生成BowTie分析，解决了用户以
HAZOP分析为基础进行BowTie分析的需求，大大
提高了分析工作的效率。
CN114386862A

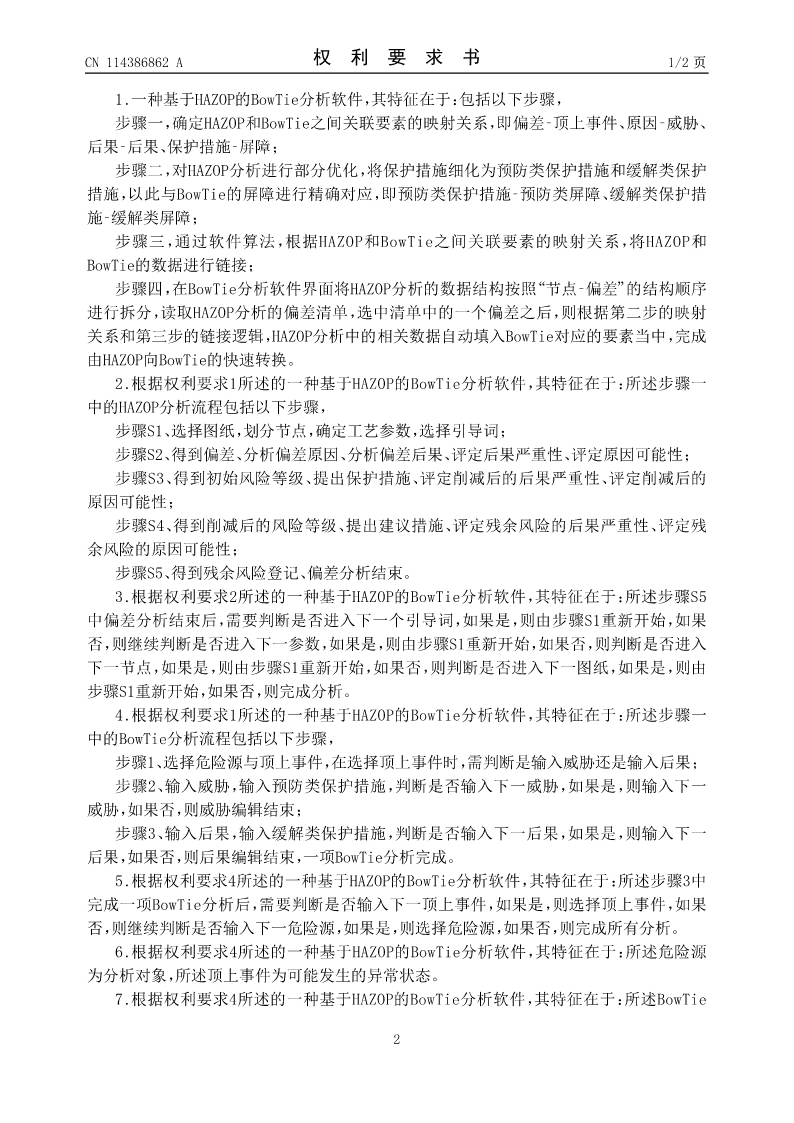

CN114386862A权利要求书1/2页

1.一种基于HAZOP的BowTie分析软件，其特征在于：包括以下步骤，
步骤一，确定HAZOP和BowTie之间关联要素的映射关系，即偏差‑顶上事件、原因‑威胁、
后果‑后果、保护措施‑屏障；
步骤二，对HAZOP分析进行部分优化，将保护措施细化为预防类保护措施和缓解类保护
措施，以此与BowTie的屏障进行精确对应，即预防类保护措施‑预防类屏障、缓解类保护措
施‑缓解类屏障；
步骤三，通过软件算法，根据HAZOP和BowTie之间关联要素的映射关系，将HAZOP和
BowTie的数据进行链接；
步骤四，在BowTie分析软件界面将HAZOP分析的数据结构按照“节点‑偏差”的结构顺序
进行拆分，读取HAZOP分析的偏差清单，选中清单中的一个偏差之后，则根据第二步的映射
关系和第三步的链接逻辑，HAZOP分析中的相关数据自动填入BowTie对应的要素当中，完成
由HAZOP向BowTie的快速转换。
2.根据权利要求1所述的一种基于HAZOP的BowTie分析软件，其特征在于：所述步骤一
中的HAZOP分析流程包括以下步骤，
步骤S1、选择图纸，划分节点，确定工艺参数，选择引导词；
步骤S2、得到偏差、分析偏差原因、分析偏差后果、评定后果严重性、评定原因可能性；
步骤S3、得到初始风险等级、提出保护措施、评定削减后的后果严重性、评定削减后的
原因可能性；
步骤S4、得到削减后的风险等级、提出建议措施、评定残余风险的后果严重性、评定残
余风险的原因可能性；
步骤S5、得到残余风险登记、偏差分析结束。
3.根据权利要求2所述的一种基于HAZOP的BowTie分析软件，其特征在于：所述步骤S5
中偏差分析结束后，需要判断是否进入下一个引导词，如果是，则由步骤S1重新开始，如果
否，则继续判断是否进入下一参数，如果是，则由步骤S1重新开始，如果否，则判断是否进入
下一节点，如果是，则由步骤S1重新开始，如果否，则判断是否进入下一图纸，如果是，则由
步骤S1重新开始，如果否，则完成分析。
4.根据权利要求1所述的一种基于HAZOP的BowTie分析软件，其特征在于：所述步骤一
中的BowTie分析流程包括以下步骤，
步骤1、选择危险源与顶上事件，在选择顶上事件时，需判断是输入威胁还是输入后果；
步骤2、输入威胁，输入预防类保护措施，判断是否输入下一威胁，如果是，则输入下一
威胁，如果否，则威胁编辑结束；
步骤3、输入后果，输入缓解类保护措施，判断是否输入下一后果，如果是，则输入下一
后果，如果否，则后果编辑结束，一项BowTie分析完成。
5.根据权利要求4所述的一种基于HAZOP的BowTie分析软件，其特征在于：所述步骤3中
完成一项BowTie分析后，需要判断是否输入下一顶上事件，如果是，则选择顶上事件，如果
否，则继续判断是否输入下一危险源，如果是，则选择危险源，如果否，则完成所有分析。

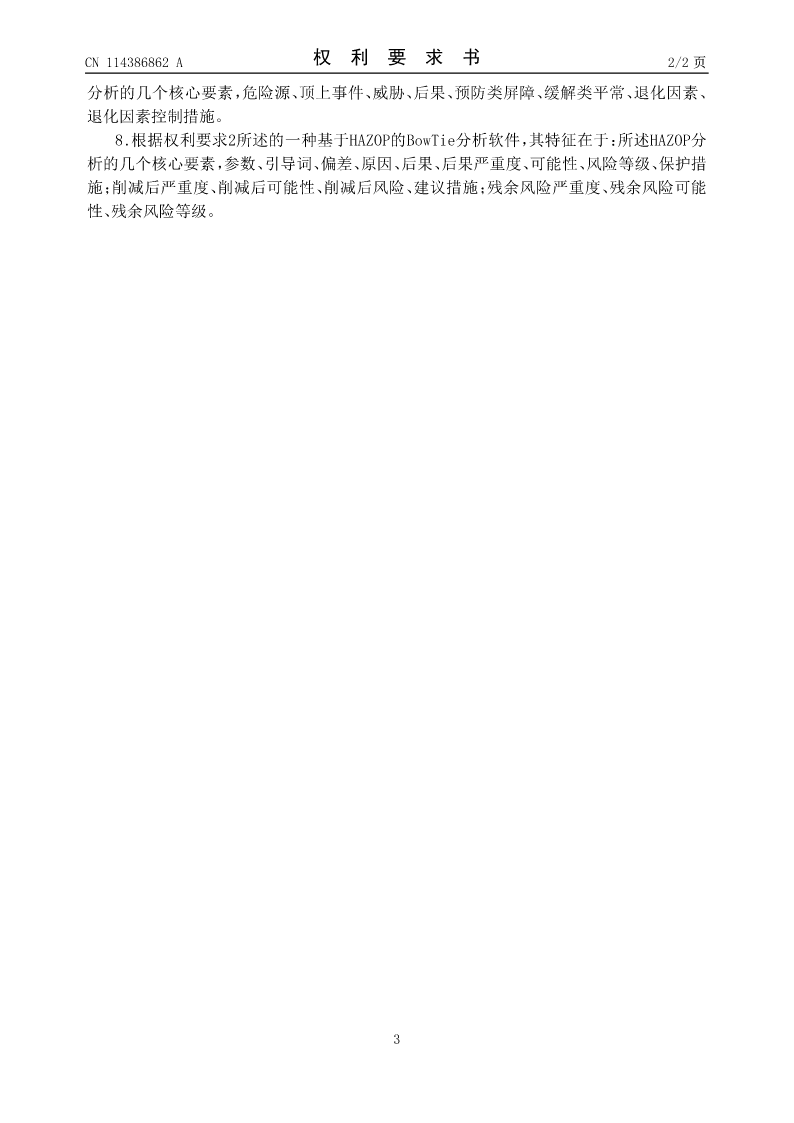

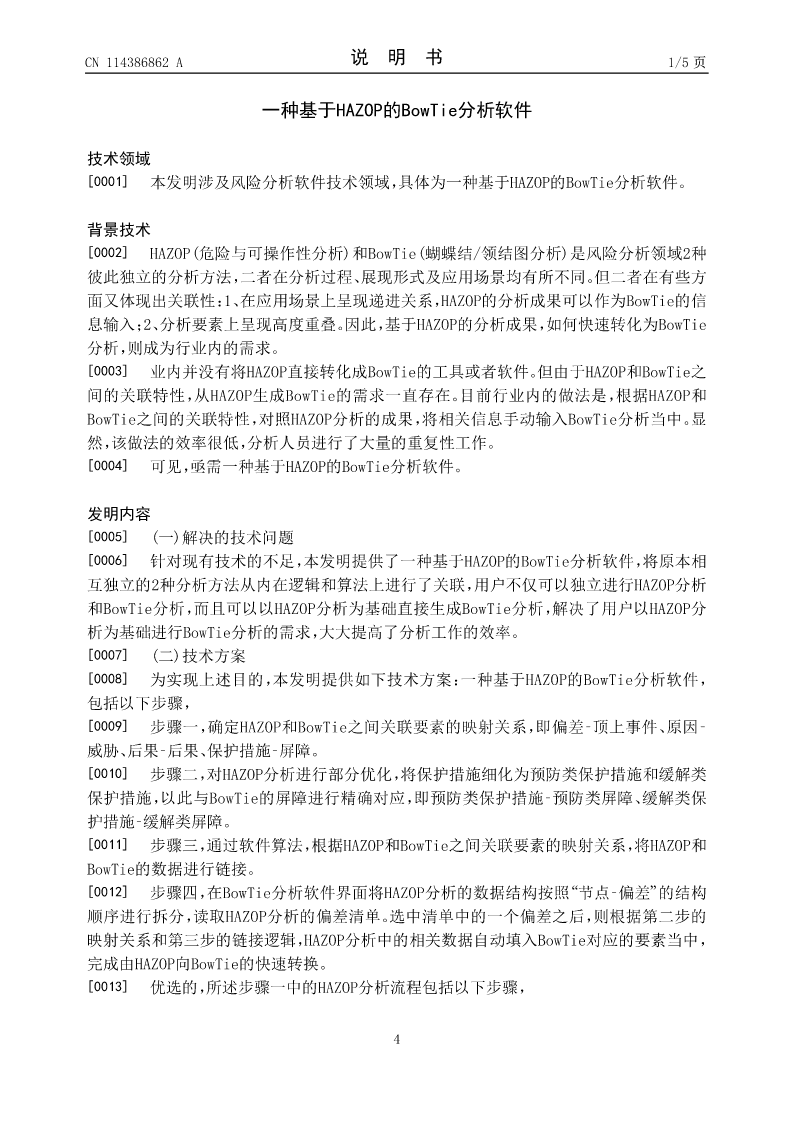

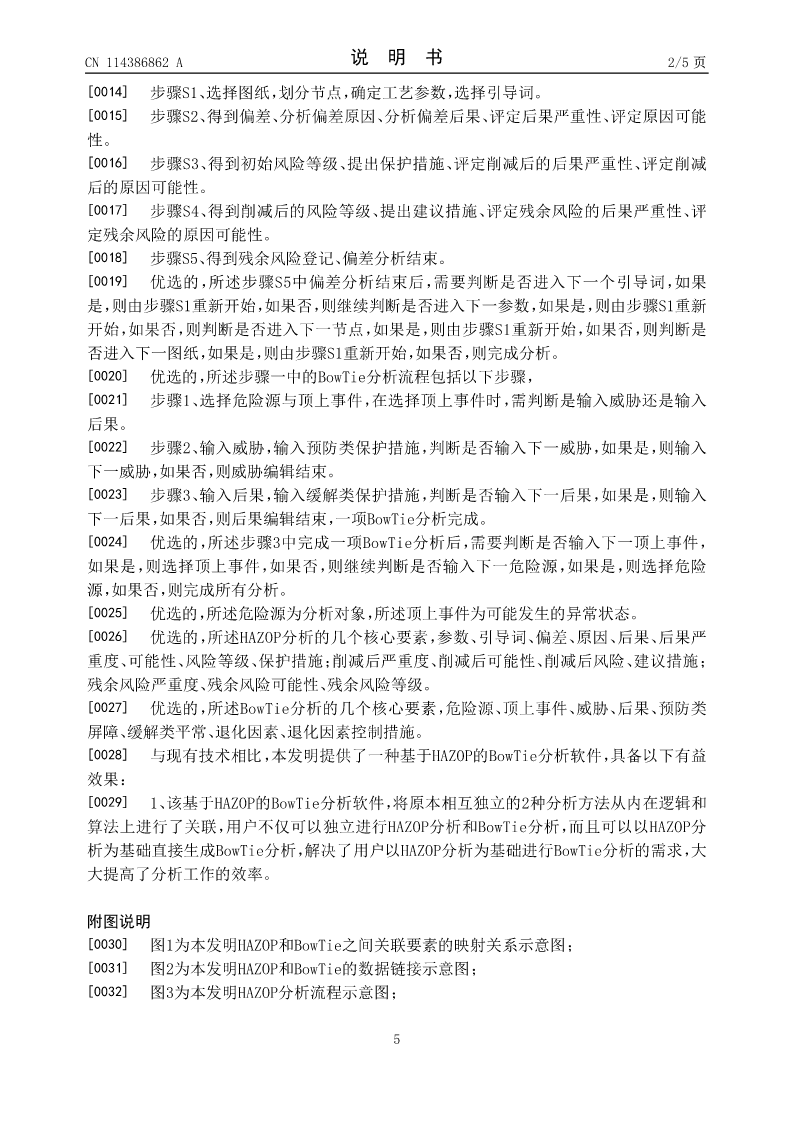

6.根据权利要求4所述的一种基于HAZOP的BowTie分析软件
