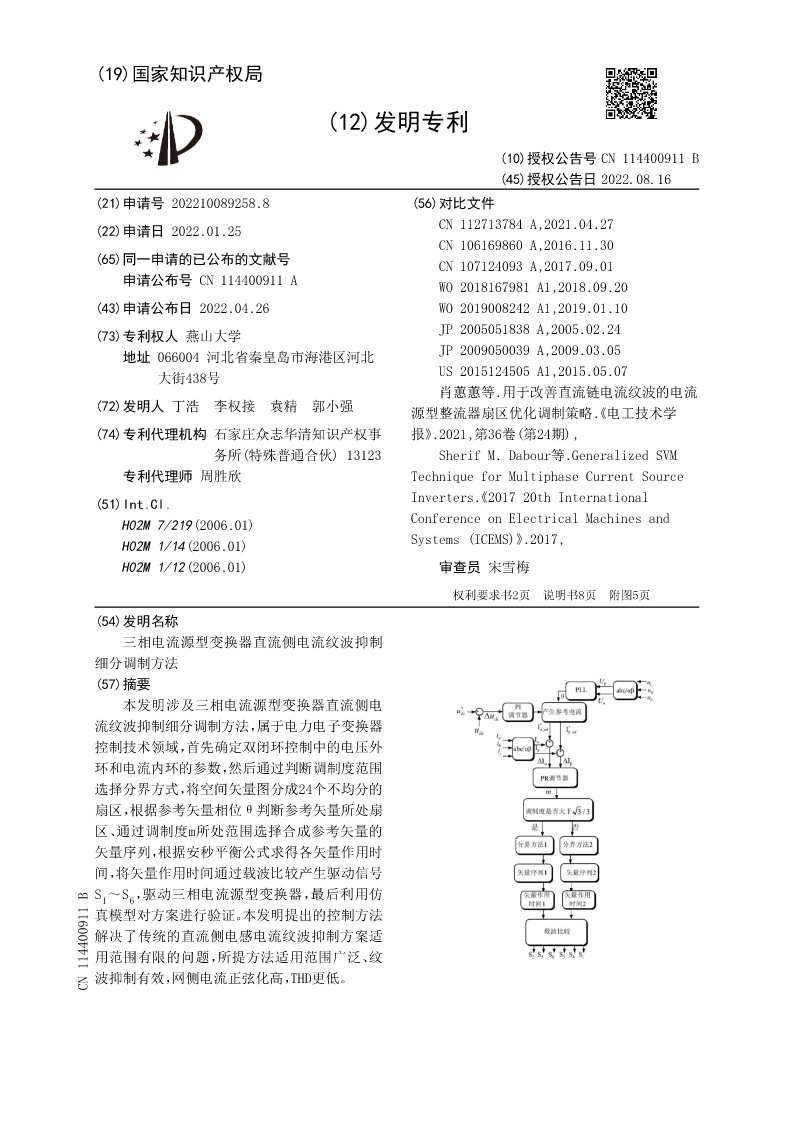

2022100892588三相电流源型变换器直流侧电流纹波抑制细分调制方法.pdf

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN114400911B
(45)授权公告日2022.08.16
(21)申请号202210089258.8(56)对比文件
(22)申请日2022.01.25CN112713784A,2021.04.27
CN106169860A,2016.11.30
(65)同一申请的已公布的文献号CN107124093A,2017.09.01
申请公布号CN114400911AWO2018167981A1,2018.09.20
(43)申请公布日2022.04.26WO2019008242A1,2019.01.10
(73)专利权人燕山大学JP2005051838A,2005.02.24
地址066004河北省秦皇岛市海港区河北JP2009050039A,2009.03.05
大街438号US2015124505A1,2015.05.07
肖蕙蕙等.用于改善直流链电流纹波的电流
(72)发明人丁浩李权接袁精郭小强源型整流器扇区优化调制策略《.电工技术学
(74)专利代理机构石家庄众志华清知识产权事报》.2021,第36卷(第24期),
务所(特殊普通合伙)13123SherifM.Dabour等.GeneralizedSVM
专利代理师周胜欣TechniqueforMultiphaseCurrentSource
(51)Int.Cl.Inverters《.201720thInternational
H02M7/219(2006.01)ConferenceonElectricalMachinesand
H02M1/14(2006.01)Systems(ICEMS)》.2017,
H02M1/12(2006.01)审查员宋雪梅

权利要求书2页说明书8页附图5页
(54)发明名称
三相电流源型变换器直流侧电流纹波抑制
细分调制方法
(57)摘要

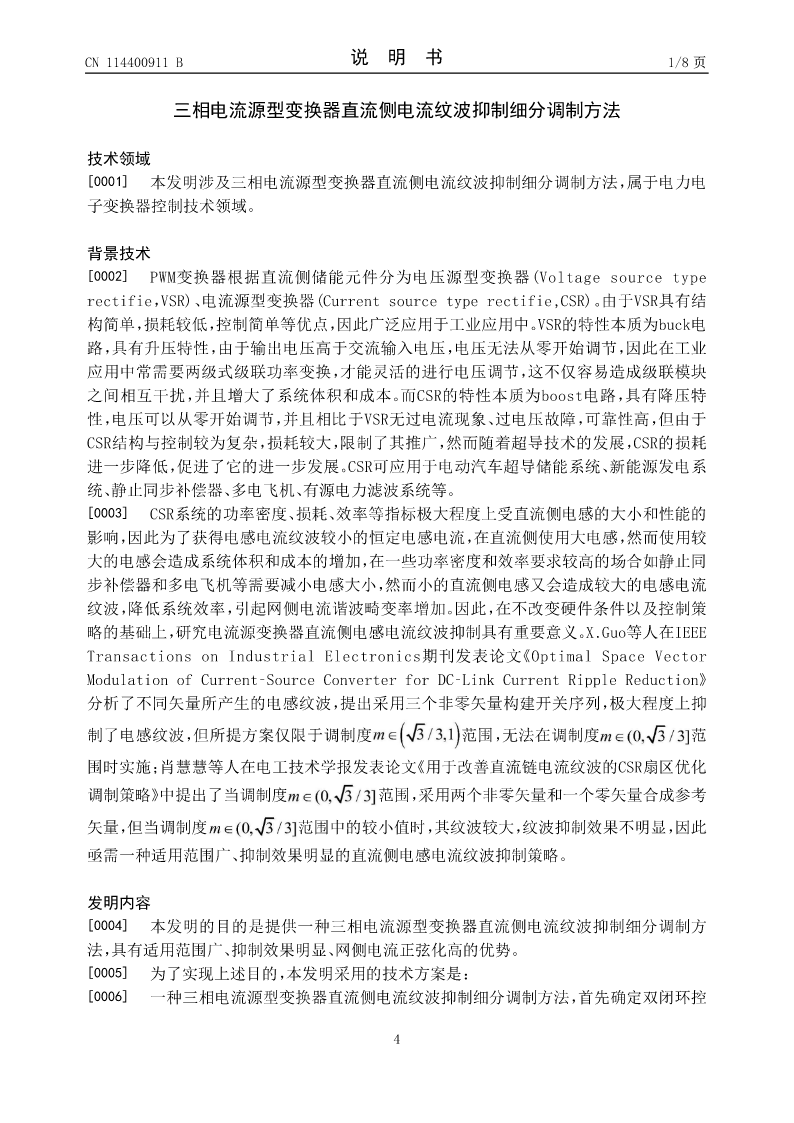

本发明涉及三相电流源型变换器直流侧电
流纹波抑制细分调制方法，属于电力电子变换器
控制技术领域，首先确定双闭环控制中的电压外
环和电流内环的参数，然后通过判断调制度范围
选择分界方式，将空间矢量图分成24个不均分的
扇区，根据参考矢量相位θ判断参考矢量所处扇
区、通过调制度m所处范围选择合成参考矢量的
矢量序列，根据安秒平衡公式求得各矢量作用时
间，将矢量作用时间通过载波比较产生驱动信号

S1～S6，驱动三相电流源型变换器，最后利用仿
真模型对方案进行验证。本发明提出的控制方法
解决了传统的直流侧电感电流纹波抑制方案适
用范围有限的问题，所提方法适用范围广泛、纹
波抑制有效，网侧电流正弦化高，THD更低。
CN114400911B

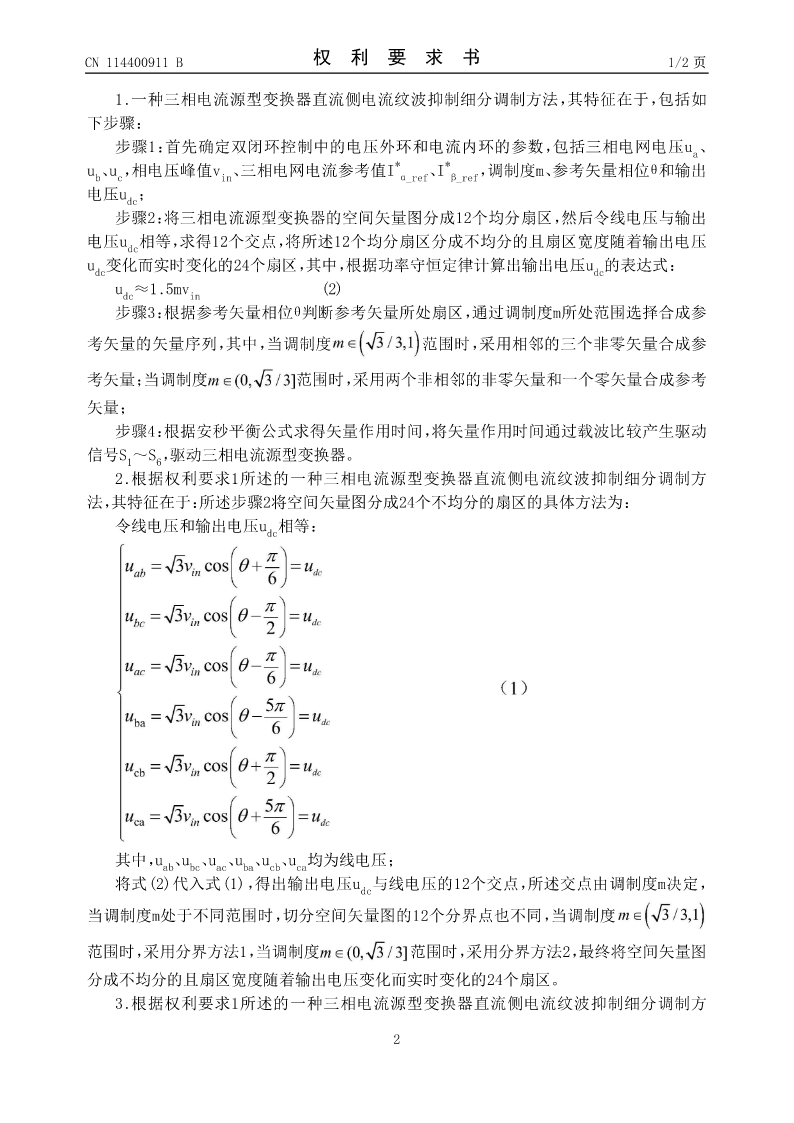

CN114400911B权利要求书1/2页

1.一种三相电流源型变换器直流侧电流纹波抑制细分调制方法，其特征在于，包括如
下步骤：

步骤1：首先确定双闭环控制中的电压外环和电流内环的参数，包括三相电网电压ua、
**
ub、uc，相电压峰值vin、三相电网电流参考值Iα_ref、Iβ_ref，调制度m、参考矢量相位θ和输出

电压udc；
步骤2：将三相电流源型变换器的空间矢量图分成12个均分扇区，然后令线电压与输出

电压udc相等，求得12个交点，将所述12个均分扇区分成不均分的且扇区宽度随着输出电压

udc变化而实时变化的24个扇区，其中，根据功率守恒定律计算出输出电压udc的表达式：

udc≈1.5mvin(2)
步骤3：根据参考矢量相位θ判断参考矢量所处扇区，通过调制度m所处范围选择合成参
考矢量的矢量序列，其中，当调制度范围时，采用相邻的三个非零矢量合成参

考矢量；当调制度范围时，采用两个非相邻的非零矢量和一个零矢量合成参考
矢量；
步骤4：根据安秒平衡公式求得矢量作用时间，将矢量作用时间通过载波比较产生驱动

信号S1～S6，驱动三相电流源型变换器。
2.根据权利要求1所述的一种三相电流源型变换器直流侧电流纹波抑制细分调制方
法，其特征在于：所述步骤2将空间矢量图分成24个不均分的扇区的具体方法为：

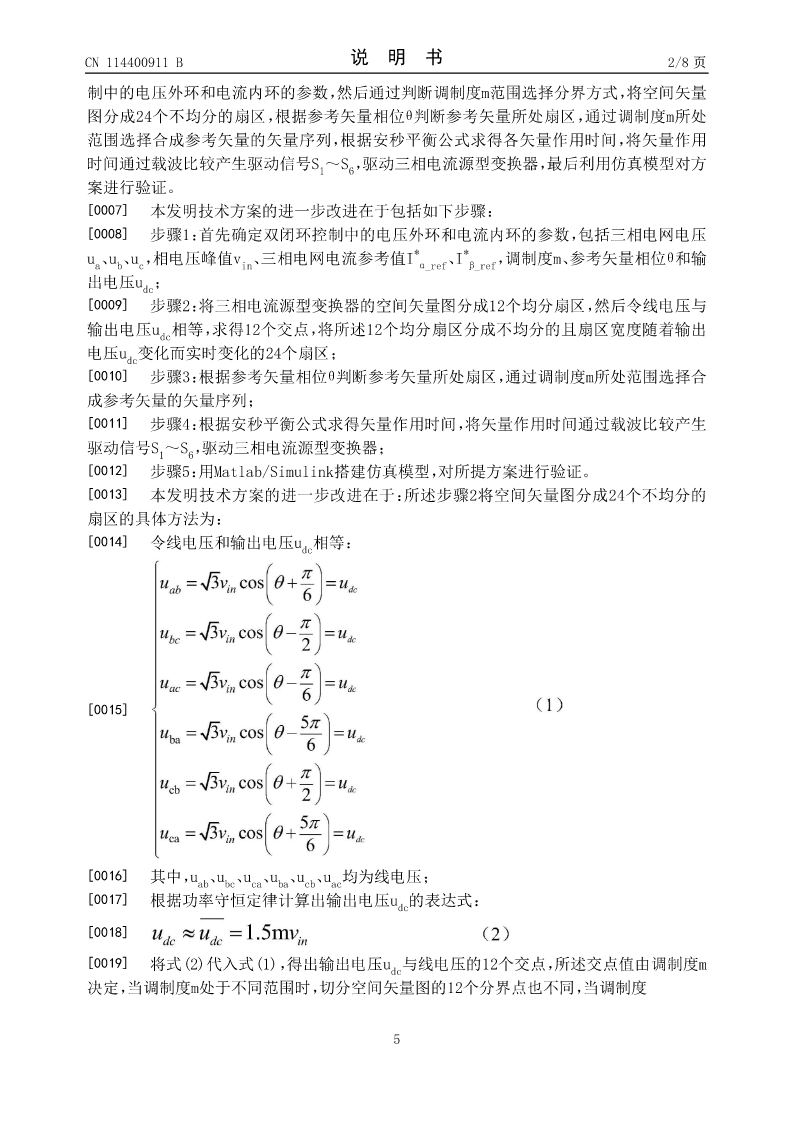

令线电压和输出电压udc相等：

其中，uab、ubc、uac、uba、ucb、uca均为线电压；

将式(2)代入式(1)，得出输出电压udc与线电压的12个交点，所述交点由调制度m决定，
当调制度m处于不同范围时，切分空间矢量图的12个分界点也不同，当调制度

范围时，采用分界方法1，当调制度范围时，采用分界方法2，最终将空间矢量图
分成不均分的且扇区宽度随着输出电压变化而实时变化的24个扇区。
3.根据权利要求1所述的一种三相电流源型变换器直流侧电流纹波抑制细分调制方

2

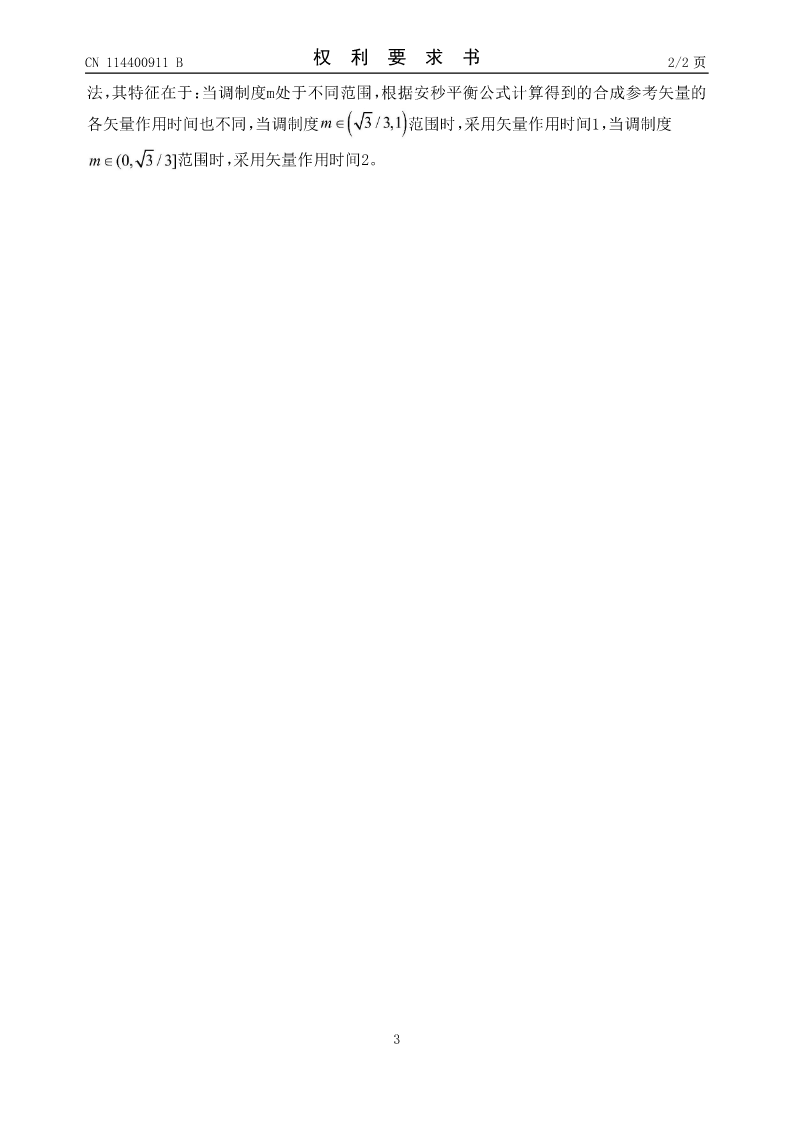

CN114400911B权利要求书2/2页
法，其特征在于：当调制度m处于不同范围，根据安秒平衡公式
