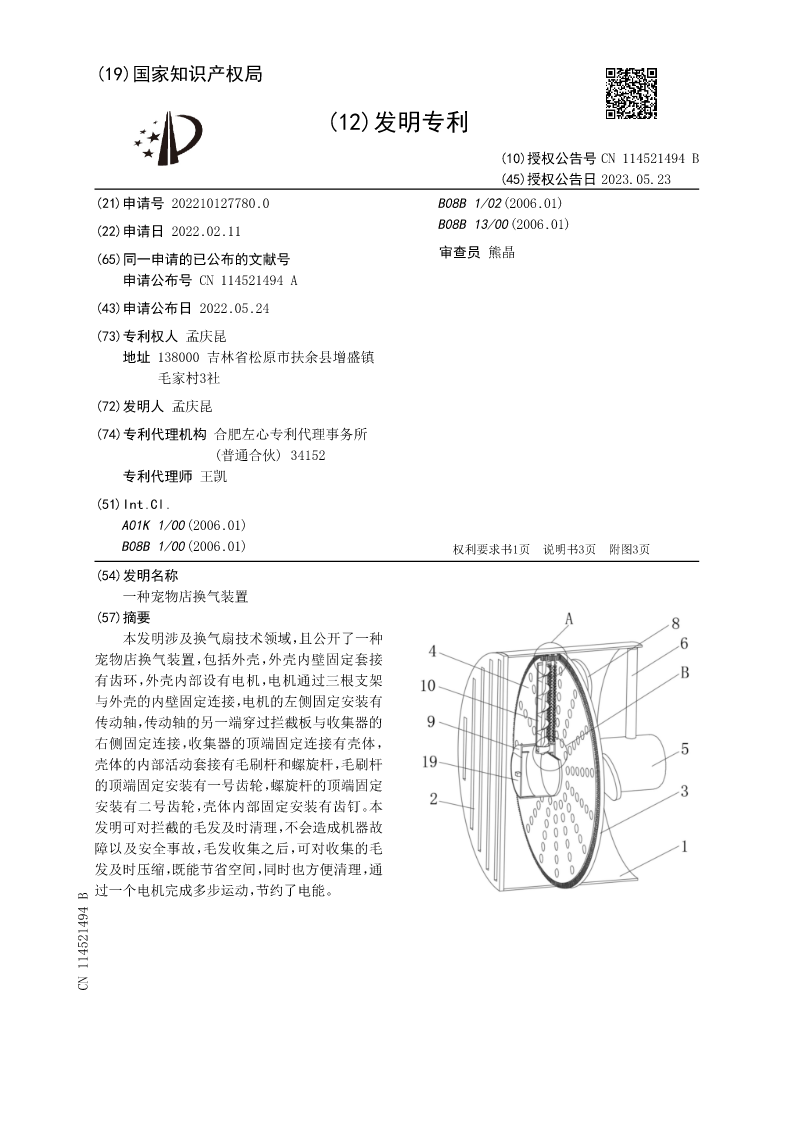

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN114521494B
(45)授权公告日2023.05.23
(21)申请号202210127780.0B08B1/02(2006.01)
(22)申请日2022.02.11B08B13/00(2006.01)
(65)同一申请的已公布的文献号审查员熊晶
申请公布号CN114521494A
(43)申请公布日2022.05.24
(73)专利权人孟庆昆
地址138000吉林省松原市扶余县增盛镇
毛家村3社
(72)发明人孟庆昆
(74)专利代理机构合肥左心专利代理事务所
(普通合伙)34152
专利代理师王凯
(51)Int.Cl.
A01K1/00(2006.01)
B08B1/00(2006.01)权利要求书1页说明书3页附图3页
(54)发明名称
一种宠物店换气装置
(57)摘要
本发明涉及换气扇技术领域，且公开了一种
宠物店换气装置，包括外壳，外壳内壁固定套接
有齿环，外壳内部设有电机，电机通过三根支架
与外壳的内壁固定连接，电机的左侧固定安装有
传动轴，传动轴的另一端穿过拦截板与收集器的
右侧固定连接，收集器的顶端固定连接有壳体，
壳体的内部活动套接有毛刷杆和螺旋杆，毛刷杆
的顶端固定安装有一号齿轮，螺旋杆的顶端固定
安装有二号齿轮，壳体内部固定安装有齿钉。本
发明可对拦截的毛发及时清理，不会造成机器故
障以及安全事故，毛发收集之后，可对收集的毛
发及时压缩，既能节省空间，同时也方便清理，通
过一个电机完成多步运动，节约了电能。
CN114521494B
CN114521494B权利要求书1/1页

1.一种宠物店换气装置，包括外壳（1），外壳（1）内壁固定套接有齿环（3），外壳（1）内部
设有电机（5），电机（5）通过三根支架（6）与外壳（1）的内壁固定连接，电机（5）的左侧固定安
装有传动轴（7），传动轴（7）的另一端穿过拦截板（4）与收集器（9）的右侧固定连接，其特征
在于：所述收集器（9）的顶端固定连接有壳体（10），所述壳体（10）分为左右两个仓，壳体
（10）左仓的一端穿过收集器（9），壳体（10）的右仓内部活动套接有毛刷杆（11），所述壳体
（10）的左仓内部活动套接有螺旋杆（12），螺旋杆（12）的两端皆穿过壳体（10），毛刷杆（11）
只有上端穿过壳体（10），所述毛刷杆（11）的顶端固定安装有一号齿轮（13），所述螺旋杆
（12）的顶端固定安装有二号齿轮（14），齿环（3）、一号齿轮（13）和二号齿轮（14）之间相互啮
合；
所述二号齿轮（14）的长度为一号齿轮（13）的三分之二长度，且一号齿轮（13）和二号齿
轮（14）相接触的面内嵌式固定安装有永磁铁（15），且相对应的两个永磁铁（15）极性相异，
一号齿轮（13）上的永磁铁（15）在不同齿面之间呈间隔且上下交叉式排布，所述壳体（10）左
仓下端为斜面，且朝向左侧开口，所述螺旋杆（12）的底端固定安装有连接杆（16），所述连接
杆（16）的下端活动套接在滑块（17）顶端，所述滑块（17）外部活动套接有压板（18），滑块
（17）与压板（18）为滑动连接，所述压板（18）活动套接在收集器（9）内部，所述连接杆（16）的
长度不应超过壳体（10）左仓下端开口处。

2

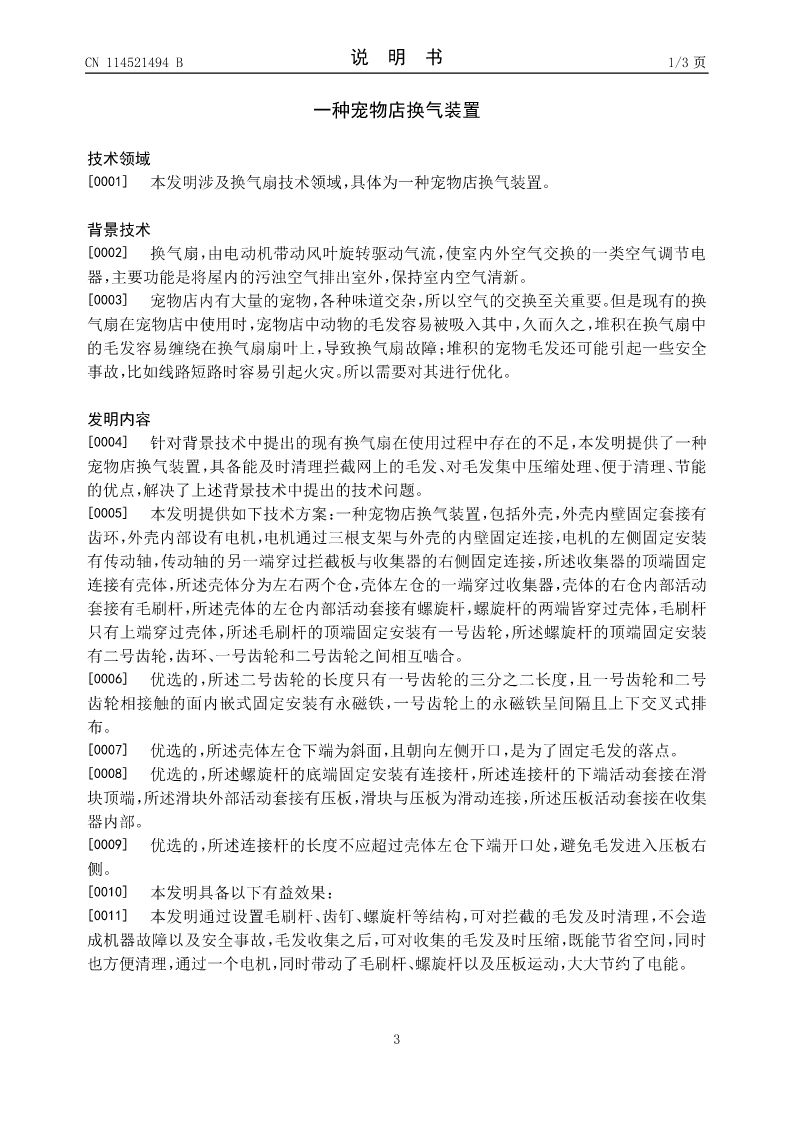

CN114521494B说明书1/3页

一种宠物店换气装置

技术领域
[0001]本发明涉及换气扇技术领域，具体为一种宠物店换气装置。

背景技术
[0002]换气扇，由电动机带动风叶旋转驱动气流，使室内外空气交换的一类空气调节电
器，主要功能是将屋内的污浊空气排出室外，保持室内空气清新。
[0003]宠物店内有大量的宠物，各种味道交杂，所以空气的交换至关重要。但是现有的换
气扇在宠物店中使用时，宠物店中动物的毛发容易被吸入其中，久而久之，堆积在换气扇中
的毛发容易缠绕在换气扇扇叶上，导致换气扇故障；堆积的宠物毛发还可能引起一些安全
事故，比如线路短路时容易引起火灾。所以需要对其进行优化。

发明内容
[0004]针对背景技术中提出的现有换气扇在使用过程中存在的不足，本发明提供了一种
宠物店换气装置，具备能及时清理拦截网上的毛发、对毛发集中压缩处理、便于清理、节能
的优点，解决了上述背景技术中提出的技术问题。
[0005]本发明提供如下技术方案：一种宠物店换气装置，包括外壳，外壳内壁固定套接有
齿环，外壳内部设有电机，电机通过三根支架与外壳的内壁固定连接，电机的左侧固定安装
有传动轴，传动轴的另一端穿过拦截板与收集器的右侧固定连接，所述收集器的顶端固定
连接有壳体，所述壳体分为左右两个仓，壳体左仓的一端穿过收集器，壳体的右仓内部活动

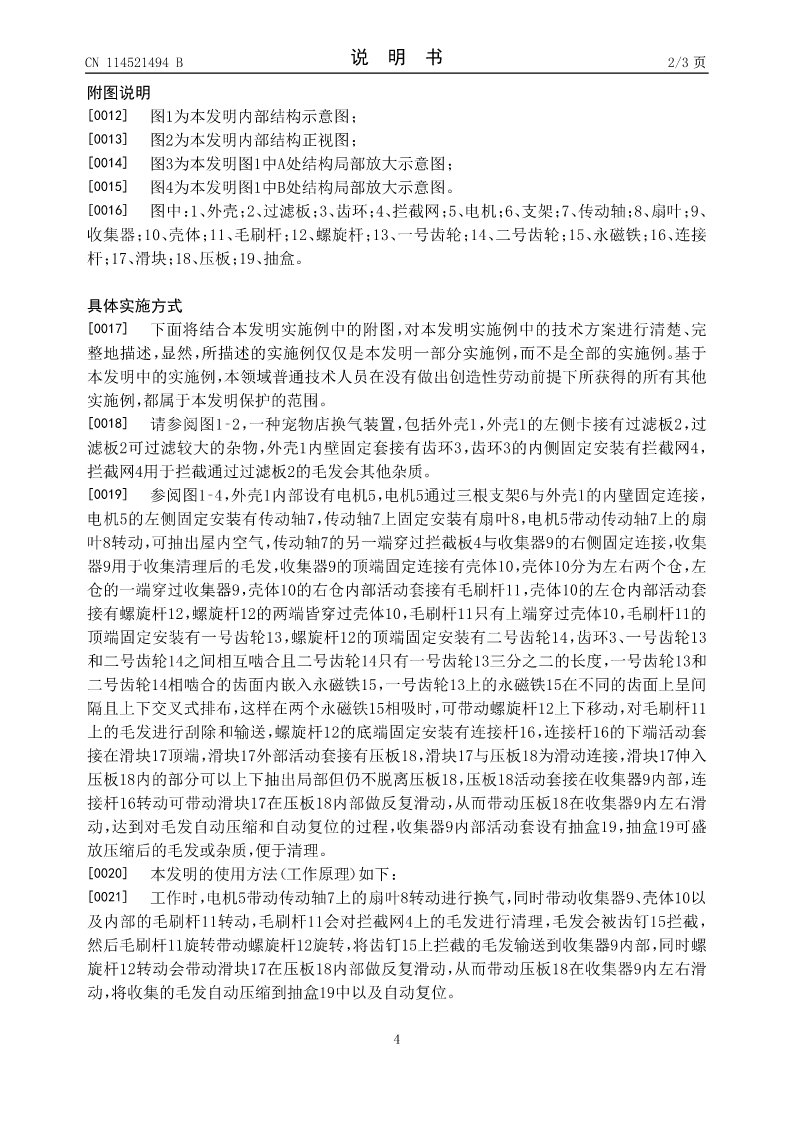

套接有毛刷杆，所述壳体的左仓内部活动套接有螺旋杆，螺旋杆的两端皆穿过壳体，
