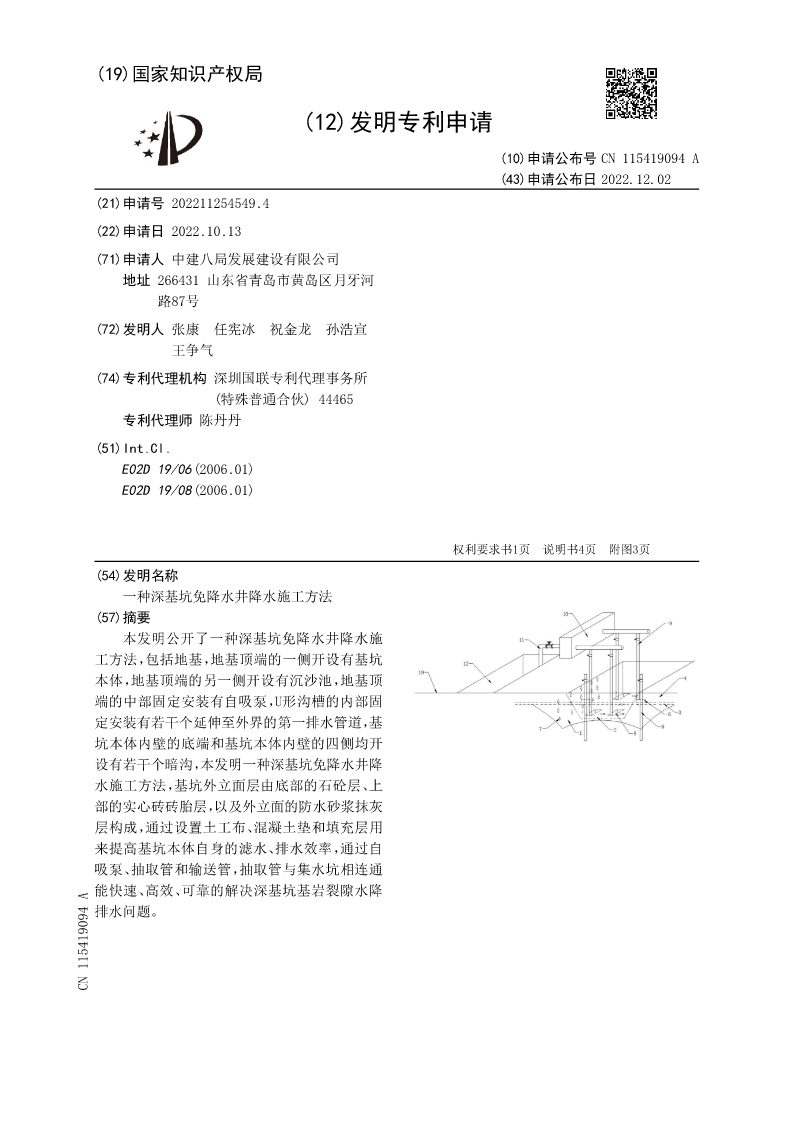

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN115419094A
(43)申请公布日2022.12.02
(21)申请号202211254549.4
(22)申请日2022.10.13
(71)申请人中建八局发展建设有限公司
地址266431山东省青岛市黄岛区月牙河
路87号
(72)发明人张康任宪冰祝金龙孙浩宣
王争气
(74)专利代理机构深圳国联专利代理事务所
(特殊普通合伙)44465
专利代理师陈丹丹
(51)Int.Cl.
E02D19/06(2006.01)
E02D19/08(2006.01)

权利要求书1页说明书4页附图3页
(54)发明名称
一种深基坑免降水井降水施工方法
(57)摘要
本发明公开了一种深基坑免降水井降水施
工方法，包括地基，地基顶端的一侧开设有基坑
本体，地基顶端的另一侧开设有沉沙池，地基顶
端的中部固定安装有自吸泵，U形沟槽的内部固
定安装有若干个延伸至外界的第一排水管道，基
坑本体内壁的底端和基坑本体内壁的四侧均开
设有若干个暗沟，本发明一种深基坑免降水井降
水施工方法，基坑外立面层由底部的石砼层、上
部的实心砖砖胎层，以及外立面的防水砂浆抹灰
层构成，通过设置土工布、混凝土垫和填充层用
来提高基坑本体自身的滤水、排水效率，通过自
吸泵、抽取管和输送管，抽取管与集水坑相连通
能快速、高效、可靠的解决深基坑基岩裂隙水降
排水问题。
CN115419094A

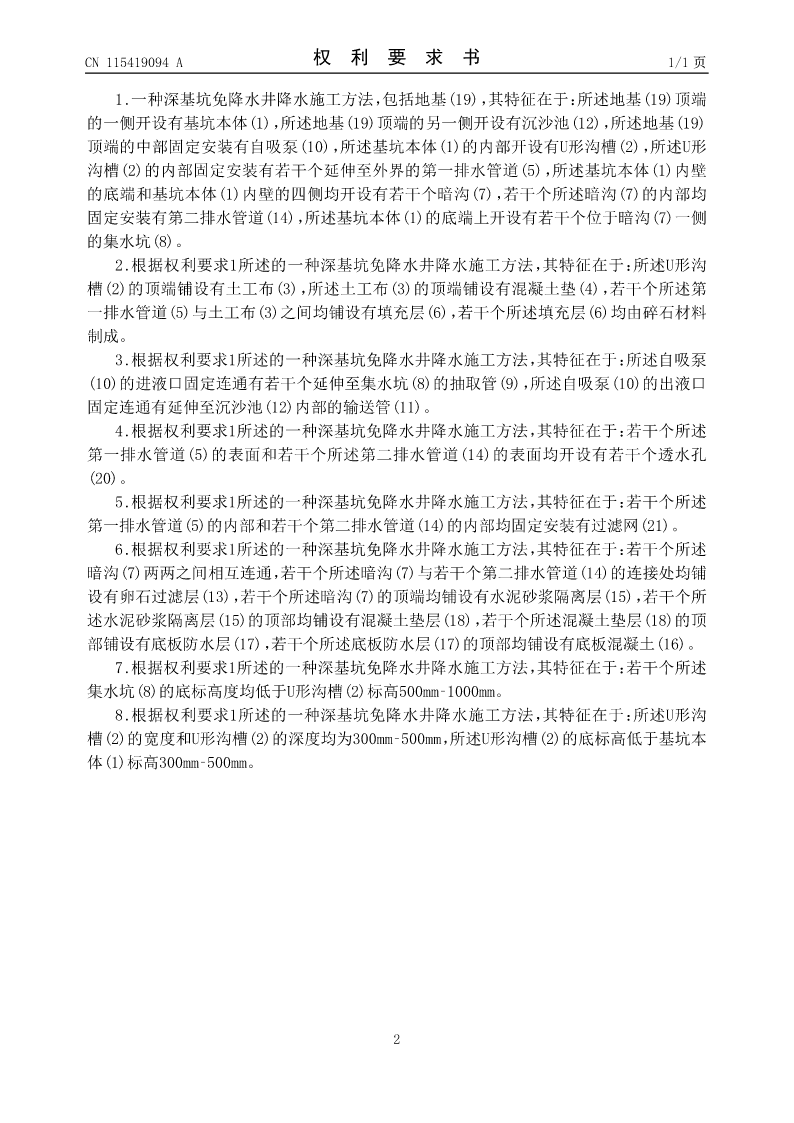

CN115419094A权利要求书1/1页

1.一种深基坑免降水井降水施工方法，包括地基(19)，其特征在于：所述地基(19)顶端
的一侧开设有基坑本体(1)，所述地基(19)顶端的另一侧开设有沉沙池(12)，所述地基(19)
顶端的中部固定安装有自吸泵(10)，所述基坑本体(1)的内部开设有U形沟槽(2)，所述U形
沟槽(2)的内部固定安装有若干个延伸至外界的第一排水管道(5)，所述基坑本体(1)内壁
的底端和基坑本体(1)内壁的四侧均开设有若干个暗沟(7)，若干个所述暗沟(7)的内部均
固定安装有第二排水管道(14)，所述基坑本体(1)的底端上开设有若干个位于暗沟(7)一侧
的集水坑(8)。
2.根据权利要求1所述的一种深基坑免降水井降水施工方法，其特征在于：所述U形沟
槽(2)的顶端铺设有土工布(3)，所述土工布(3)的顶端铺设有混凝土垫(4)，若干个所述第
一排水管道(5)与土工布(3)之间均铺设有填充层(6)，若干个所述填充层(6)均由碎石材料
制成。
3.根据权利要求1所述的一种深基坑免降水井降水施工方法，其特征在于：所述自吸泵
(10)的进液口固定连通有若干个延伸至集水坑(8)的抽取管(9)，所述自吸泵(10)的出液口
固定连通有延伸至沉沙池(12)内部的输送管(11)。
4.根据权利要求1所述的一种深基坑免降水井降水施工方法，其特征在于：若干个所述
第一排水管道(5)的表面和若干个所述第二排水管道(14)的表面均开设有若干个透水孔
(20)。
5.根据权利要求1所述的一种深基坑免降水井降水施工方法，其特征在于：若干个所述
第一排水管道(5)的内部和若干个第二排水管道(14)的内部均固定安装有过滤网(21)。
6.根据权利要求1所述的一种深基坑免降水井降水施工方法，其特征在于：若干个所述
暗沟(7)两两之间相互连通，若干个所述暗沟(7)与若干个第二排水管道(14)的连接处均铺
设有卵石过滤层(13)，若干个所述暗沟(7)的顶端均铺设有水泥砂浆隔离层(15)，若干个所
述水泥砂浆隔离层(15)的顶部均铺设有混凝土垫层(18)，若干个所述混凝土垫层(18)的顶
部铺设有底板防水层(17)，若干个所述底板防水层(17)的顶部均铺设有底板混凝土(16)。
7.根据权利要求1所述的一种深基坑免降水井降水施工方法，其特征在于：若干个所述
集水坑(8)的底标高度均低于U形沟槽(2)标高500mm‑1000mm。
8.根据权利要求1所述的一种深基坑免降水井降水施工方法，其特征在于：所述U形沟
槽(2)的宽度和U形沟槽(2)的深度均为300mm‑500mm，所述U形沟槽(2)的底标高低于基坑本
体(1)标高300mm‑500mm。

2

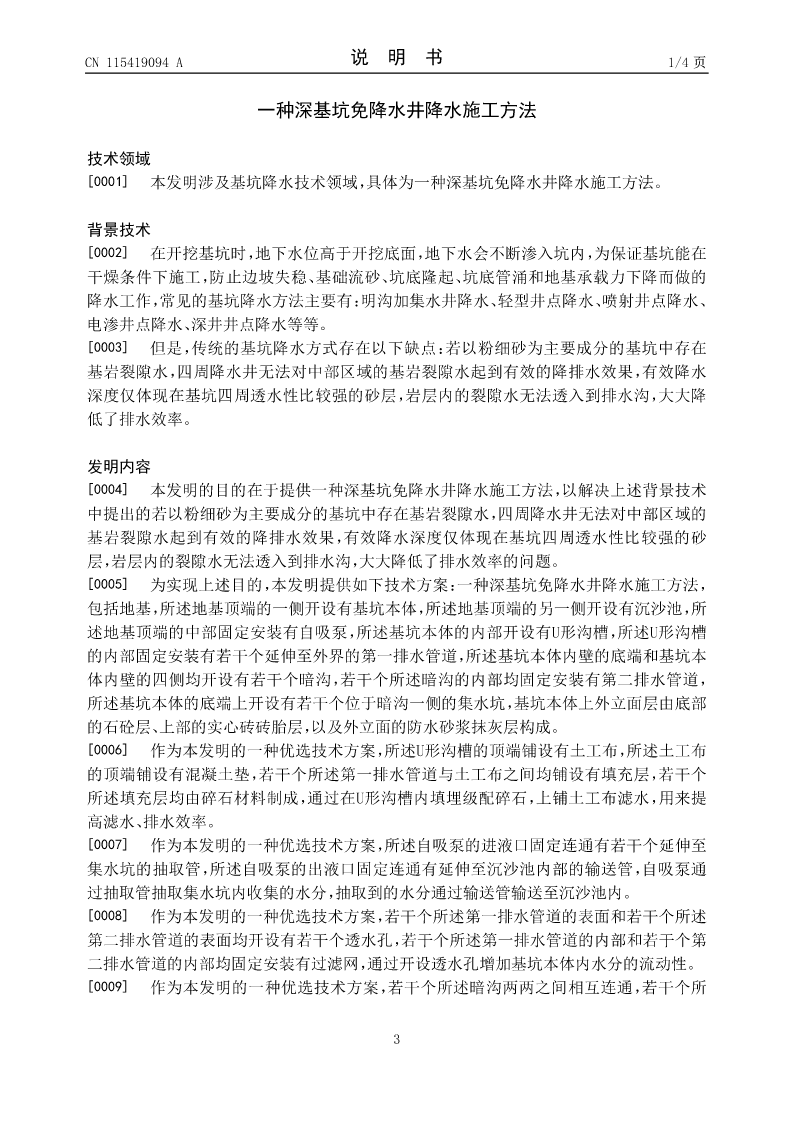

CN115419094A说明书1/4页

一种深基坑免降水井降水施工方法

技术领域
[0001]本发明涉及基坑降水技术领域，具体为一种深基坑免降水井降水施工方法。

背景技术
[0002]在开挖基坑时，地下水位高于开挖底面，地下水会不断渗入坑内，为保证基坑能在
干燥条件下施工，防止边坡失稳、基础流砂、坑底隆起、坑底管涌和地基承载力下降而做的
降水工作，常见的基坑降水方法主要有：明沟加集水井降水、轻型井点降水、喷射井点降水、
电渗井点降水、深井井点降水等等。
[00
