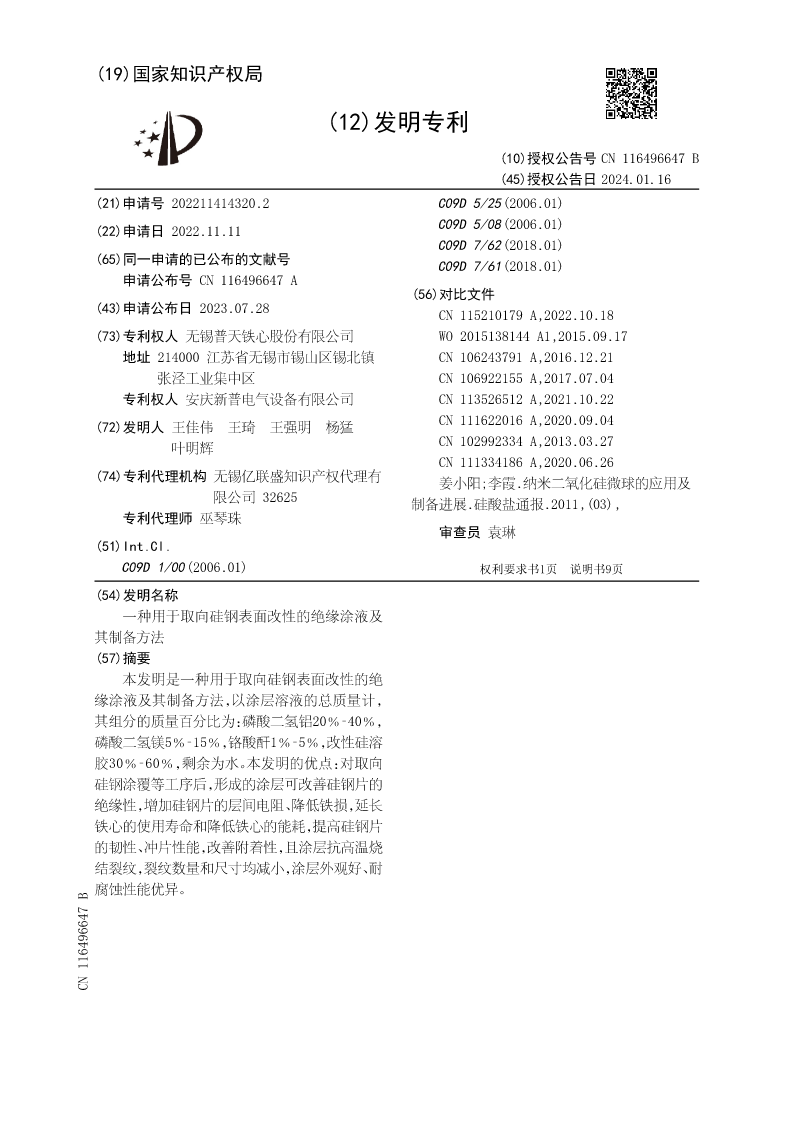

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN116496647B
(45)授权公告日2024.01.16
(21)申请号202211414320.2C09D5/25(2006.01)
(22)申请日2022.11.11C09D5/08(2006.01)
C09D7/62(2018.01)
(65)同一申请的已公布的文献号C09D7/61(2018.01)
申请公布号CN116496647A
(56)对比文件
(43)申请公布日2023.07.28CN115210179A,2022.10.18
(73)专利权人无锡普天铁心股份有限公司WO2015138144A1,2015.09.17
地址214000江苏省无锡市锡山区锡北镇CN106243791A,2016.12.21
张泾工业集中区CN106922155A,2017.07.04
专利权人安庆新普电气设备有限公司CN113526512A,2021.10.22
CN111622016A,2020.09.04
(72)发明人王佳伟王琦王强明杨猛
CN102992334A,2013.03.27
叶明辉
CN111334186A,2020.06.26
(74)专利代理机构
无锡亿联盛知识产权代理有姜小阳;李霞.纳米二氧化硅微球的应用及
32625
限公司制备进展.硅酸盐通报.2011,(03),
专利代理师巫琴珠
审查员袁琳
(51)Int.Cl.

C09D1/00(2006.01)权利要求书1页说明书9页
(54)发明名称
一种用于取向硅钢表面改性的绝缘涂液及
其制备方法
(57)摘要
本发明是一种用于取向硅钢表面改性的绝
缘涂液及其制备方法，以涂层溶液的总质量计，
其组分的质量百分比为：磷酸二氢铝20％‑40％，
磷酸二氢镁5％‑15％，铬酸酐1％‑5％，改性硅溶
胶30％‑60％，剩余为水。本发明的优点：对取向
硅钢涂覆等工序后，形成的涂层可改善硅钢片的
绝缘性，增加硅钢片的层间电阻、降低铁损，延长
铁心的使用寿命和降低铁心的能耗，提高硅钢片
的韧性、冲片性能，改善附着性，且涂层抗高温烧
结裂纹，裂纹数量和尺寸均减小，涂层外观好、耐
腐蚀性能优异。
CN116496647B

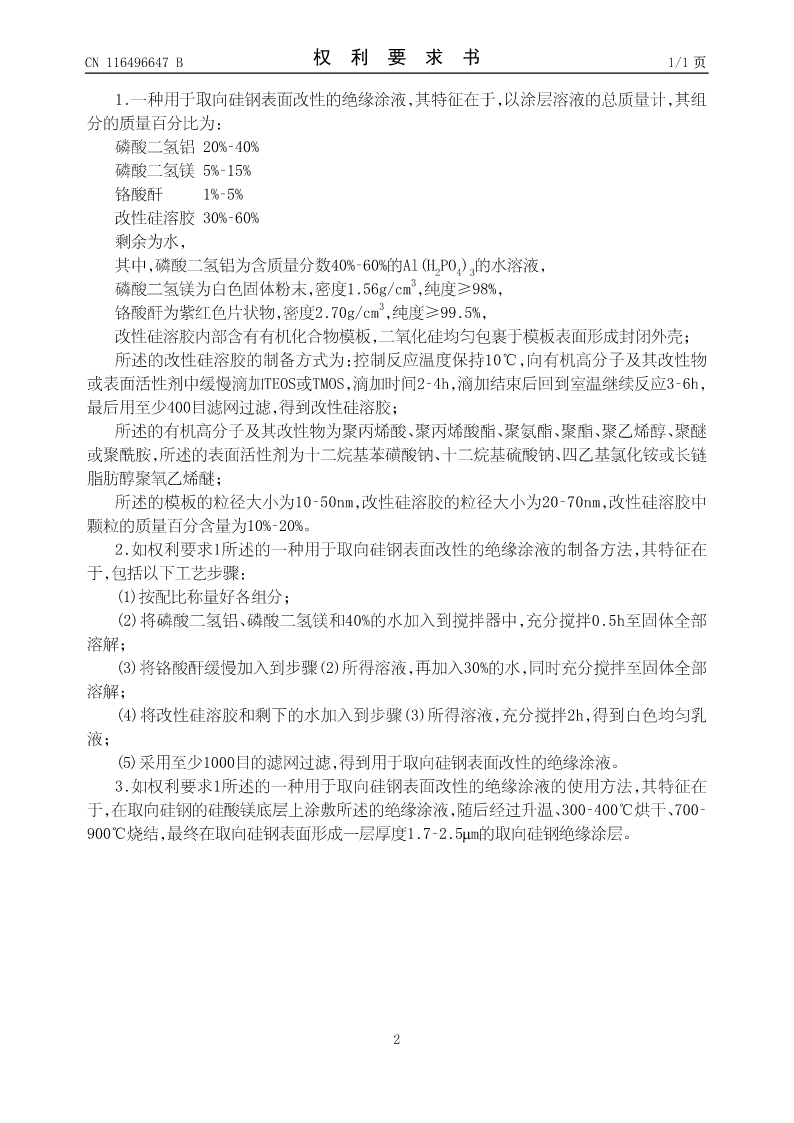

CN116496647B权利要求书1/1页

1.一种用于取向硅钢表面改性的绝缘涂液，其特征在于，以涂层溶液的总质量计，其组
分的质量百分比为：
磷酸二氢铝20%‑40%
磷酸二氢镁5%‑15%
铬酸酐1%‑5%
改性硅溶胶30%‑60%
剩余为水，

其中，磷酸二氢铝为含质量分数40%‑60%的Al（H2PO4）3的水溶液，
磷酸二氢镁为白色固体粉末，密度1.56g/cm3，纯度≥98%，
铬酸酐为紫红色片状物，密度2.70g/cm3，纯度≥99.5%，
改性硅溶胶内部含有有机化合物模板，二氧化硅均匀包裹于模板表面形成封闭外壳；
所述的改性硅溶胶的制备方式为：控制反应温度保持10℃，向有机高分子及其改性物
或表面活性剂中缓慢滴加TEOS或TMOS，滴加时间2‑4h，滴加结束后回到室温继续反应3‑6h，
最后用至少400目滤网过滤，得到改性硅溶胶；
所述的有机高分子及其改性物为聚丙烯酸、聚丙烯酸酯、聚氨酯、聚酯、聚乙烯醇、聚醚
或聚酰胺，所述的表面活性剂为十二烷基苯磺酸钠、十二烷基硫酸钠、四乙基氯化铵或长链
脂肪醇聚氧乙烯醚；
所述的模板的粒径大小为10‑50nm，改性硅溶胶的粒径大小为20‑70nm，改性硅溶胶中
颗粒的质量百分含量为10%‑20%。
2.如权利要求1所述的一种用于取向硅钢表面改性的绝缘涂液的制备方法，其特征在
于，包括以下工艺步骤：
(1)按配比称量好各组分；
(2)将磷酸二氢铝、磷酸二氢镁和40%的水加入到搅拌器中，充分搅拌0.5h至固体全部
溶解；
(3)将铬酸酐缓慢加入到步骤（2）所得溶液，再加入30%的水，同时充分搅拌至固体全部
溶解；
(4)将改性硅溶胶和剩下的水加入到步骤（3）所得溶液，充分搅拌2h，得到白色均匀乳
液；
(5)采用至少1000目的滤网过滤，得到用于取向硅钢表面改性的绝缘涂液。
3.如权利要求1所述的一种用于取向硅钢表面改性的绝缘涂液的使用方法，其特征在
于，在取向硅钢的硅酸镁底层上涂敷所述的绝缘涂液，随后经过升温、300‑400℃烘干、700‑
900℃烧结，最终在取向硅钢表面形成一层厚度1.7‑2.5μm的取向硅钢绝缘涂层。

2

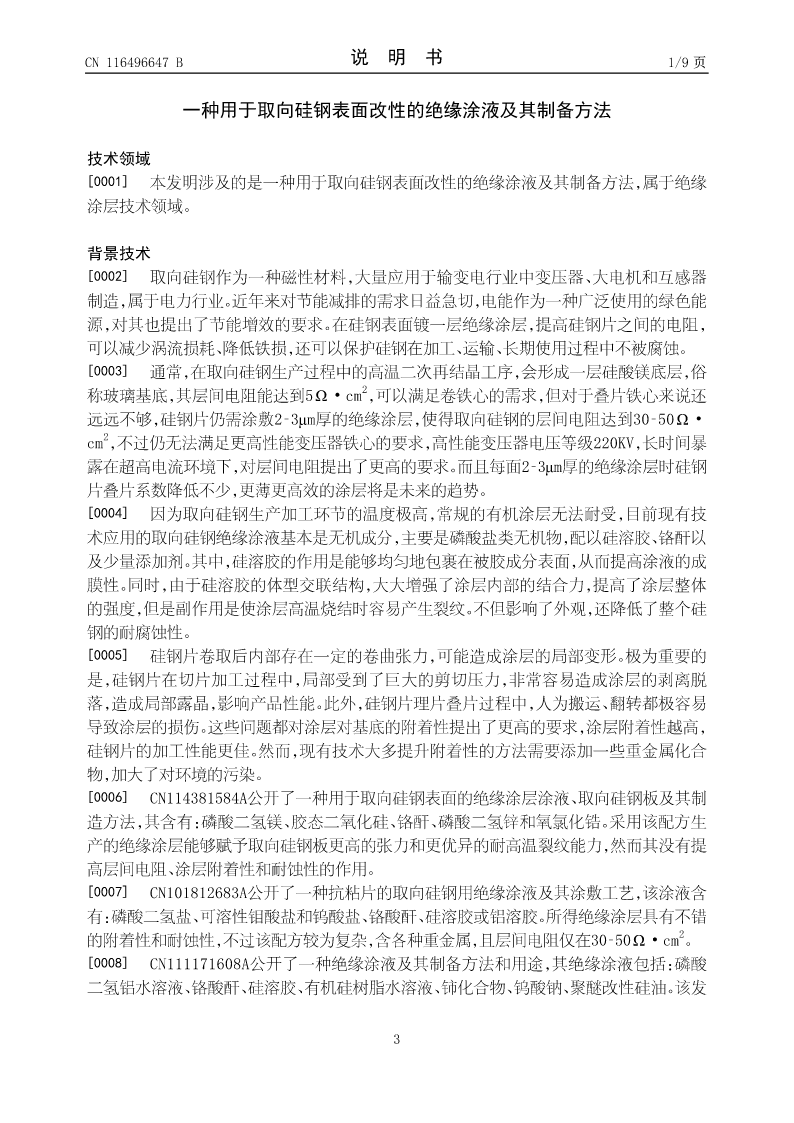

CN116496647B说明书1/9页

一种用于取向硅钢表面改性的绝缘涂液及其制备方法

技术领域
[0001]本发明涉及的是一种用于取向硅钢表面改性的绝缘涂液及其制备方法，属于绝缘
涂层技术领域。

背景技术
[0002]取向硅钢作为一种磁性材料，大量应用于输变电行业中变压器、大电机和互感器
制
