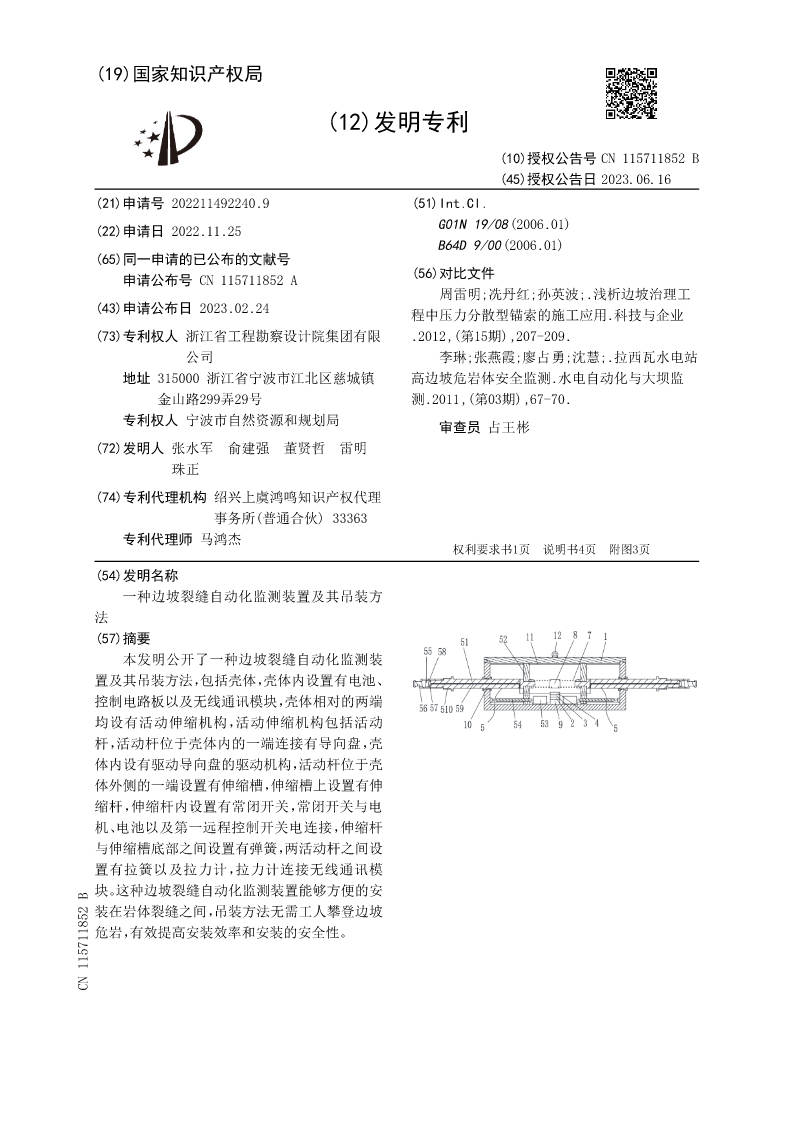

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN115711852B
(45)授权公告日2023.06.16
(21)申请号202211492240.9(51)Int.Cl.
(22)申请日2022.11.25G01N19/08(2006.01)
B64D9/00(2006.01)
(65)同一申请的已公布的文献号
申请公布号CN115711852A(56)对比文件
周雷明;冼丹红;孙英波;.浅析边坡治理工
(43)申请公布日2023.02.24程中压力分散型锚索的施工应用.科技与企业
(73)专利权人浙江省工程勘察设计院集团有限.2012,(第15期),207-209.
公司李琳;张燕霞;廖占勇;沈慧;.拉西瓦水电站
地址315000浙江省宁波市江北区慈城镇高边坡危岩体安全监测.水电自动化与大坝监
金山路299弄29号测.2011,(第03期),67-70.
专利权人宁波市自然资源和规划局审查员占王彬

(72)发明人张水军俞建强董贤哲雷明
珠正
(74)专利代理机构绍兴上虞鸿鸣知识产权代理
事务所(普通合伙)33363
专利代理师马鸿杰
权利要求书1页说明书4页附图3页
(54)发明名称
一种边坡裂缝自动化监测装置及其吊装方
法
(57)摘要
本发明公开了一种边坡裂缝自动化监测装
置及其吊装方法，包括壳体，壳体内设置有电池、
控制电路板以及无线通讯模块，壳体相对的两端
均设有活动伸缩机构，活动伸缩机构包括活动
杆，活动杆位于壳体内的一端连接有导向盘，壳
体内设有驱动导向盘的驱动机构，活动杆位于壳
体外侧的一端设置有伸缩槽，伸缩槽上设置有伸
缩杆，伸缩杆内设置有常闭开关，常闭开关与电
机、电池以及第一远程控制开关电连接，伸缩杆
与伸缩槽底部之间设置有弹簧，两活动杆之间设
置有拉簧以及拉力计，拉力计连接无线通讯模
块。这种边坡裂缝自动化监测装置能够方便的安
装在岩体裂缝之间，吊装方法无需工人攀登边坡
危岩，有效提高安装效率和安装的安全性。
CN115711852B

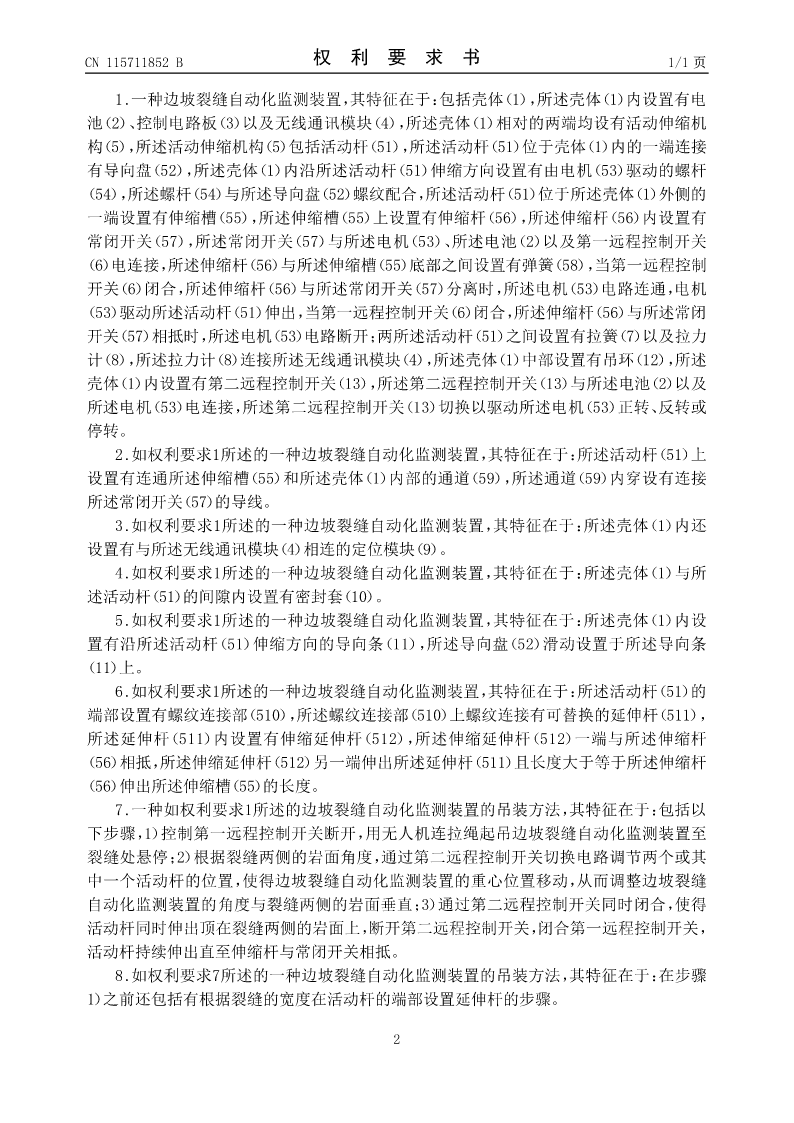

CN115711852B权利要求书1/1页

1.一种边坡裂缝自动化监测装置，其特征在于：包括壳体（1），所述壳体（1）内设置有电
池（2）、控制电路板（3）以及无线通讯模块（4），所述壳体（1）相对的两端均设有活动伸缩机
构（5），所述活动伸缩机构（5）包括活动杆（51），所述活动杆（51）位于壳体（1）内的一端连接
有导向盘（52），所述壳体（1）内沿所述活动杆（51）伸缩方向设置有由电机（53）驱动的螺杆
（54），所述螺杆（54）与所述导向盘（52）螺纹配合，所述活动杆（51）位于所述壳体（1）外侧的
一端设置有伸缩槽（55），所述伸缩槽（55）上设置有伸缩杆（56），所述伸缩杆（56）内设置有
常闭开关（57），所述常闭开关（57）与所述电机（53）、所述电池（2）以及第一远程控制开关
（6）电连接，所述伸缩杆（56）与所述伸缩槽（55）底部之间设置有弹簧（58），当第一远程控制
开关（6）闭合，所述伸缩杆（56）与所述常闭开关（57）分离时，所述电机（53）电路连通，电机
（53）驱动所述活动杆（51）伸出，当第一远程控制开关（6）闭合，所述伸缩杆（56）与所述常闭
开关（57）相抵时，所述电机（53）电路断开；两所述活动杆（51）之间设置有拉簧（7）以及拉力
计（8），所述拉力计（8）连接所述无线通讯模块（4），所述壳体（1）中部设置有吊环（12），所述
壳体（1）内设置有第二远程控制开关（13），所述第二远程控制开关（13）与所述电池（2）以及
所述电机（53）电连接，所述第二远程控制开关（13）切换以驱动所述电机（53）正转、反转或
停转。
2.如权利要求1所述的一种边坡裂缝自动化监测装置，其特征在于：所述活动杆（51）上
设置有连通所述伸缩槽（55）和所述壳体（1）内部的通道（59），所述通道（59）内穿设有连接
所述常闭开关（57）的导线。
3.如权利要求1所述的一种边坡裂缝自动化监测装置，其特征在于：所述壳体（1）内还
设置有与所述无线通讯模块（4）相连的定位模块（9）。
4.如权利要求1所述的一种边坡裂缝自动化监测装置，其特征在于：所述壳体（1）与所
述活动杆（51）的间隙内设置有密封套（10）。
5.如权利要求1所述的一种边坡裂缝自动化监测装置，其特征在于：所述壳体（1）内设
置有沿所述活动杆（51）伸缩方向的导向条（11），所述导向盘（52）滑动设置于所述导向条
（11）上。
6.如权利要求1所述的一种边坡裂缝自动化监测装置，其特征在于：所述活动杆（51）的
端部设置有螺纹连接部（510），所述螺纹连接部（510）上螺纹连接有可替换的延伸杆（511），
所述延伸杆（511）内设置有伸缩延伸杆（512），所述伸缩延伸
