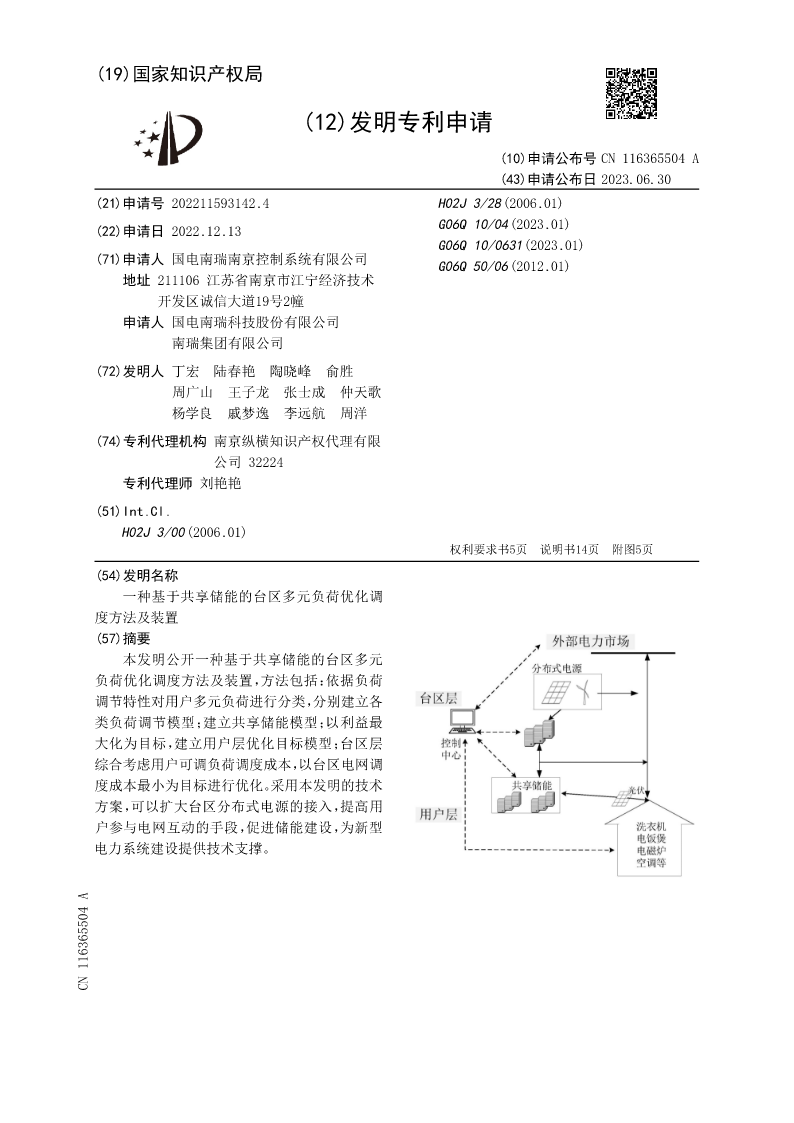

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN116365504A
(43)申请公布日2023.06.30
(21)申请号202211593142.4H02J3/28(2006.01)
(22)申请日2022.12.13G06Q10/04(2023.01)
G06Q10/0631(2023.01)
(71)申请人国电南瑞南京控制系统有限公司G06Q50/06(2012.01)
地址211106江苏省南京市江宁经济技术

开发区诚信大道19号2幢
申请人国电南瑞科技股份有限公司
南瑞集团有限公司
(72)发明人丁宏陆春艳陶晓峰俞胜
周广山王子龙张士成仲天歌
杨学良戚梦逸李远航周洋
(74)专利代理机构南京纵横知识产权代理有限
公司32224
专利代理师刘艳艳
(51)Int.Cl.
H02J3/00(2006.01)
权利要求书5页说明书14页附图5页
(54)发明名称
一种基于共享储能的台区多元负荷优化调
度方法及装置
(57)摘要
本发明公开一种基于共享储能的台区多元
负荷优化调度方法及装置,方法包括:依据负荷
调节特性对用户多元负荷进行分类,分别建立各
类负荷调节模型;建立共享储能模型;以利益最
大化为目标,建立用户层优化目标模型;台区层
综合考虑用户可调负荷调度成本,以台区电网调
度成本最小为目标进行优化。采用本发明的技术
方案,可以扩大台区分布式电源的接入,提高用
户参与电网互动的手段,促进储能建设,为新型
电力系统建设提供技术支撑。
CN116365504A
CN116365504A权利要求书1/5页

1.一种基于共享储能的台区多元负荷优化调度方法,其特征在于,所述方法包括:
1)基于台区负荷用电及可再生能源出力预测数据,确定共享储能动态价格;其中所述
共享储能动态价格包括共享储能充电价格和共享储能放电价格;
2)基于所述共享储能动态价格,对预构建的用户层优化模型进行优化求解,得到用户
层优化结果;
3)根据所述用户层优化结果,确定台区需求响应优化时段;
4)根据所述台区需求响应优化时段和台区电网运行状态,对预构建的台区层优化模型
进行求解,确定台区层优化结果;
5)根据所述用户层优化结果和台区层优化结果,进行联合优化调度。
2.根据权利要求1所述的基于共享储能的台区多元负荷优化调度方法,其特征在于,用
户层优化模型,包括:
优化目标F表示为:


式中:i为用户编号;表示用户向台区购买的用电功率;

表示向台区购买电量的成本;表示用户共享储能充放电功率,正

值表示充电,负值表示放电;为用户i共享储能使用成本;pi={pi,1,pi,2,…,

pi,96}表示用户i各用电设备运行时的总功率;为用户i舒适度成本;
在用户侧,负荷用电、光伏出力、共享储能、用户购电需满足:


式中:为用户i的光伏出力;t∈T表示时间序号;表示用户


2
CN116365504A权利要求书2/5页

i用电功率上限;分别表示用户i共享储能最大放电、充电功率;psto,total、

分别表示台区共享储能整体最大放电、充电功率,N表示用户总数;表示光伏出

力上限;pb、分别表示用户最大卖、买电功率。

3.根据权利要求2所述的基于共享储能的台区多元负荷优化调度方法,其特征在于,


式中:表示在t时段用户购买台区电能的分时电价;π、分别表示电价的

下限和上限;π0<πt表示用户卖电时管理层收取的服务费用。
4.根据权利要求2所述的基于共享储能的台区多元负荷优化调度方法,其特征在于,


式中:γ为容量价格,为共享储能容量,αt为t时段共享储能充电价格,βt为t时段共
享储能放电价格;用户共享储能需要满足的约束条件如下:


0≤Si,t≤1

αmin≤αt≤αmax

βmin≤βt≤βmax
CD
式中:ξi、ξi分别为共享储能充、放电效率;Si,t为用户i共享储能在t时刻荷电状态。
5.根据权利要求2所述的基于共享储能的台区多元负荷优化调度方法,其特征在于,用
户i舒适度成本的构建方法包括:
根据用电设备调节方式将用户多元负荷分为不可控负荷LF、可平移负荷LT和可削减负
荷LR,则用户用电功率满足:


其中pi,t为t时段第i个用户用电功率、分别为t时段第i个用户不可控负荷LF、可平
移负荷LT和可削减负荷LR用电功率;

3

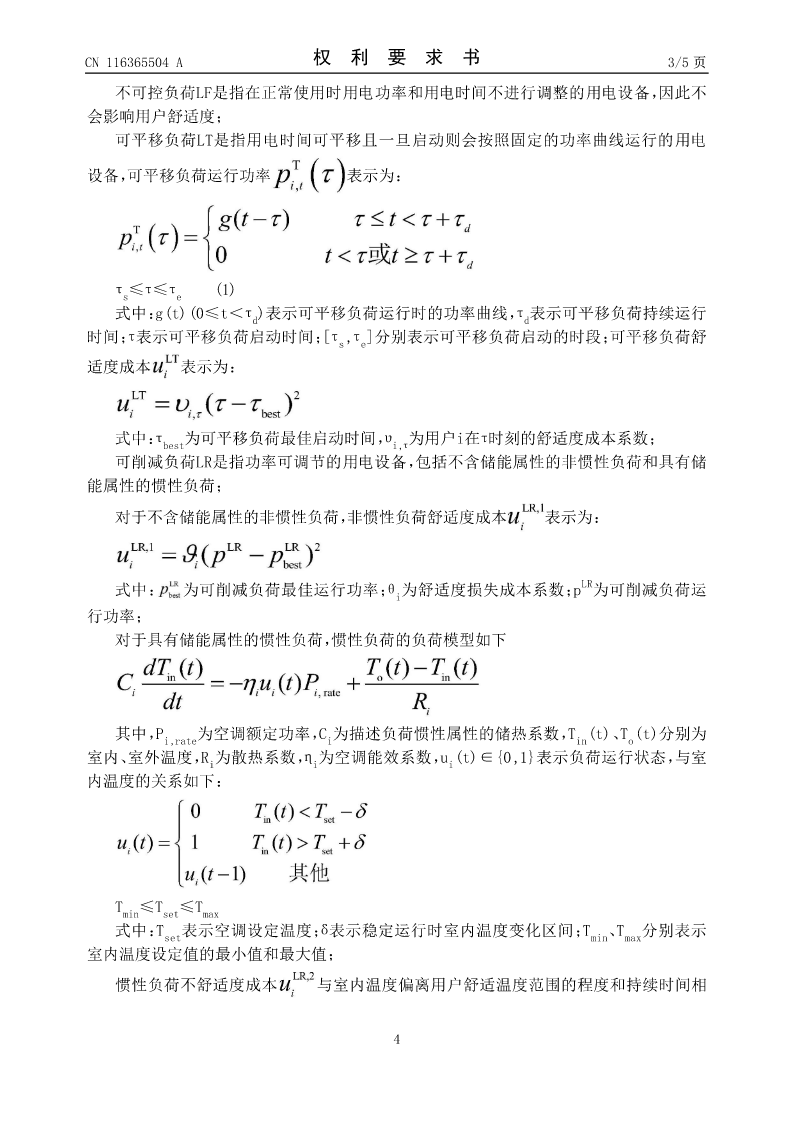

CN116365504A权利要求书3/5页
不可控负荷LF是指在正常使用时用电功率和用电时间不进行调整的用电设备,因此不
会影响用户舒适度;
可平移负荷LT是指用电时间可平移且一旦启动则会按照固定的功率曲线运行的用电

设备,可平移负荷运行功率表示为:


τs≤τ≤τe(1)

式中:g(t)(0≤t<τd)表示可平移负荷运行时的功率曲线,τd表示可平移负荷持续运
