2022117192520一种防结冰装置.pdf

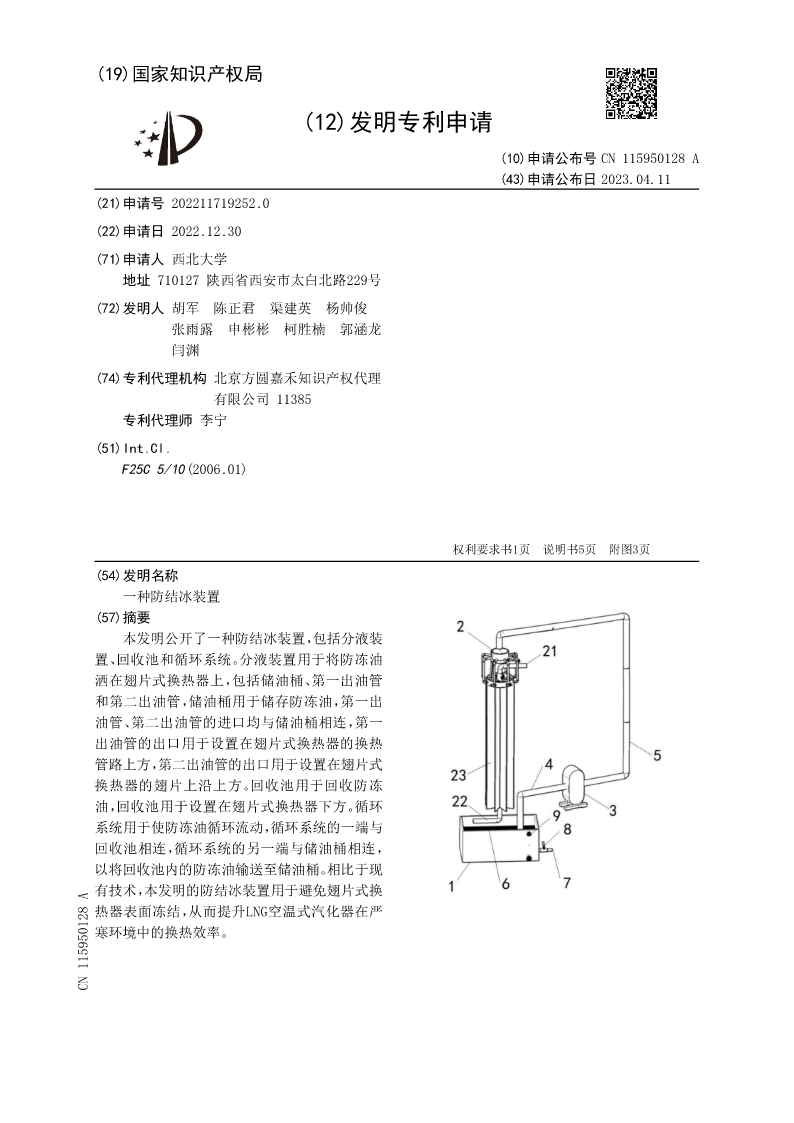

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN115950128A
(43)申请公布日2023.04.11
(21)申请号202211719252.0
(22)申请日2022.12.30
(71)申请人西北大学
地址710127陕西省西安市太白北路229号
(72)发明人胡军陈正君渠建英杨帅俊
张雨露申彬彬柯胜楠郭涵龙
闫渊
(74)专利代理机构北京方圆嘉禾知识产权代理
有限公司11385
专利代理师李宁
(51)Int.Cl.
F25C5/10(2006.01)

权利要求书1页说明书5页附图3页
(54)发明名称
一种防结冰装置
(57)摘要
本发明公开了一种防结冰装置，包括分液装
置、回收池和循环系统。分液装置用于将防冻油
洒在翅片式换热器上，包括储油桶、第一出油管
和第二出油管，储油桶用于储存防冻油，第一出
油管、第二出油管的进口均与储油桶相连，第一
出油管的出口用于设置在翅片式换热器的换热
管路上方，第二出油管的出口用于设置在翅片式
换热器的翅片上沿上方。回收池用于回收防冻
油，回收池用于设置在翅片式换热器下方。循环
系统用于使防冻油循环流动，循环系统的一端与
回收池相连，循环系统的另一端与储油桶相连，
以将回收池内的防冻油输送至储油桶。相比于现
有技术，本发明的防结冰装置用于避免翅片式换
热器表面冻结，从而提升LNG空温式汽化器在严
寒环境中的换热效率。
CN115950128A
CN115950128A权利要求书1/1页

1.一种防结冰装置，其特征在于，包括：
用于将防冻油洒在翅片式换热器上的分液装置，所述分液装置包括储油桶、第一出油
管和第二出油管，所述储油桶用于储存防冻油，所述第一出油管、所述第二出油管的进口均
与所述储油桶相连，所述第一出油管的出口用于设置在所述翅片式换热器的换热管路上
方，所述第二出油管的出口用于设置在所述翅片式换热器的翅片上沿上方；
用于回收所述防冻油的回收池，所述回收池用于设置在所述翅片式换热器下方；
用于使所述防冻油循环流动的循环系统，所述循环系统的一端与所述回收池相连，所
述循环系统的另一端与所述储油桶相连，以将所述回收池内的所述防冻油输送至所述储油
桶。
2.根据权利要求1所述的防结冰装置，其特征在于，所述循环系统包括泵体、吸入管和
排出管，所述泵体的进油口通过所述吸入管与所述回收池相连，所述泵体的出油口通过所
述排出管与所述储油桶相连。
3.根据权利要求2所述的防结冰装置，其特征在于，还包括过滤网，所述过滤网安装在
所述回收池上和/或所述吸入管上，以对进入所述吸入管的所述防冻油进行过滤。
4.根据权利要求3所述的防结冰装置，其特征在于，所述回收池的底部设置有排油管，
所述排油管上设置有阀门。
5.根据权利要求4所述的防结冰装置，其特征在于，还包括液位计和控制器，所述液位
计安装于所述回收池内；所述阀门为电磁阀；所述控制器同时与所述液位计、所述阀门、所
述泵体电连接。
6.根据权利要求1所述的防结冰装置，其特征在于，还包括支架，所述储油桶安装于所
述支架上。
7.根据权利要求6所述的防结冰装置，其特征在于，所述支架用于安装在所述翅片式换
热器上，所述支架上设置有供所述翅片的上端插入的卡槽。
8.根据权利要求7所述的防结冰装置，其特征在于，所述支架包括上支撑件、下支撑件
和支撑杆；所述上支撑件与所述储油桶相连，以支撑所述储油桶；所述卡槽设置于所述下支
撑件的下端；所述支撑杆的两端分别与所述上支撑件、所述下支撑件固定相连。
9.根据权利要求1所述的防结冰装置，其特征在于，所述第二出油管包括第一水平段，
所述第二出油管的出口位于所述第一水平段的上端；
所述第二出油管的出口包括一个，且沿所述第一水平段的长度方向延伸；或，所述第二
出油管的出口包括多个，且沿所述第一水平段的长度方向间隔分布；
所述第一水平段用于设置在所述翅片的水平上沿的正上方，使所述第一水平段与所述
翅片之间能够形成沿所述翅片的水平上沿延伸的连续油膜。
10.根据权利要求9所述的防结冰装置，其特征在于，还包括管卡，所述管卡用于固定在
所述换热管路上；所述第一水平段的一端插入所述管卡内。

2

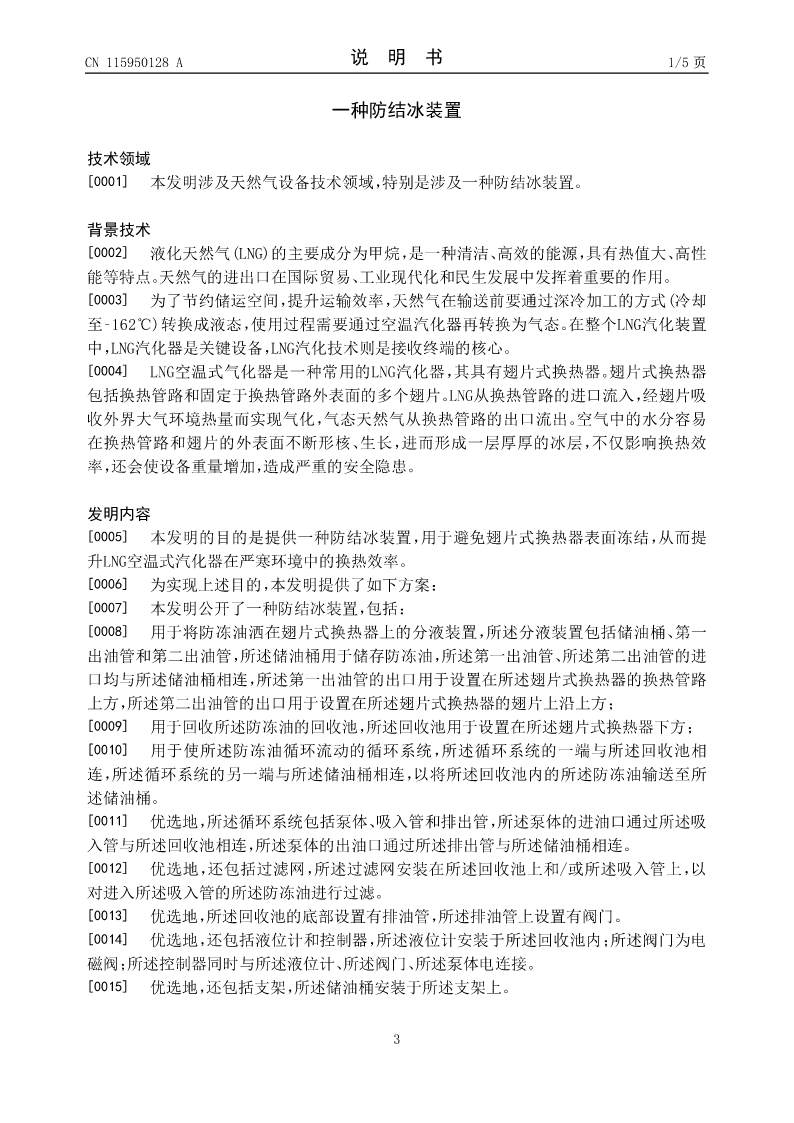

CN115950128A说明书1/5页

一种防结冰装置

技术领域
[0001]本发明涉及天然气设备技术领域，特别是涉及一种防结冰装置。

背景技术
[0002]液化天然气(LNG)的主要成分为甲烷，是一种清洁、高效的能源，具有热值大、高性
能等特点。天然气的进出口在国际贸易、工业现代化和民生发展中发挥着重要的作用。
[0003]为了节约储运空间，提升运输效率，天然气在输送前要通过深冷加工的方式(冷却
至‑162℃)转换成液态，使用过程需要通过空温汽化器再转换为气态。在整个LNG汽化装置
中，
