2022218814235一种多功能警戒机器人.pdf

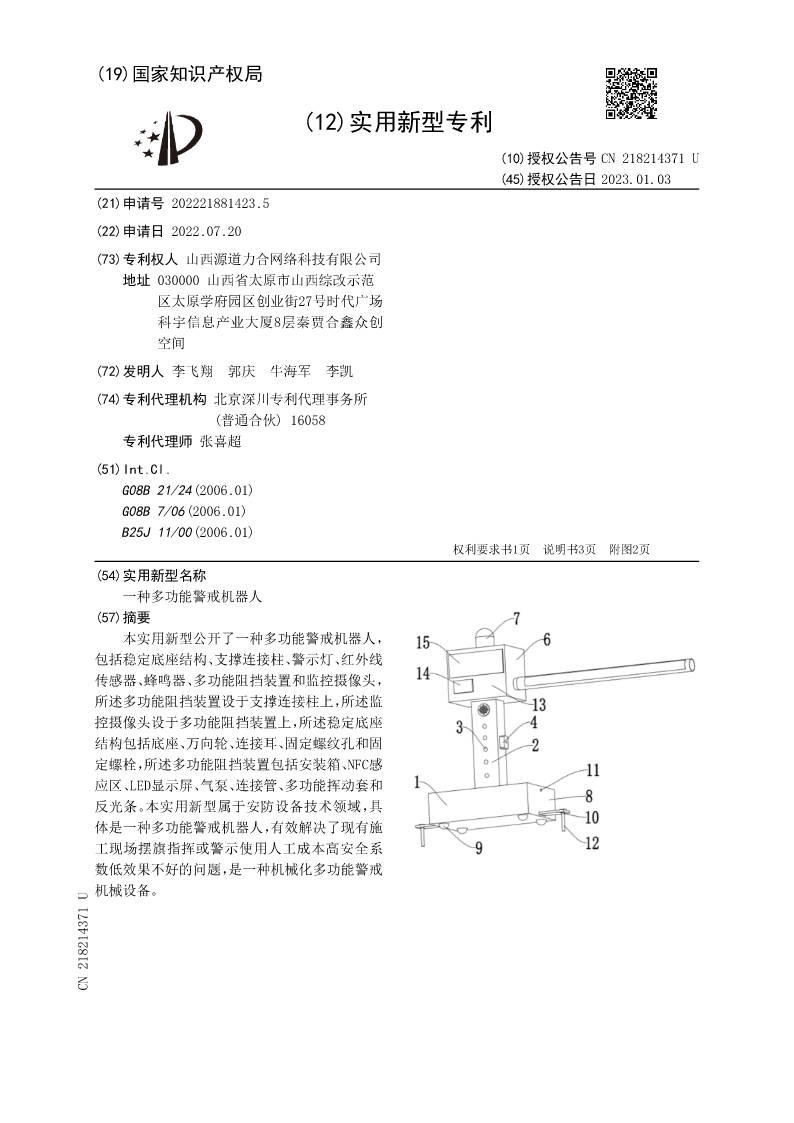

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218214371U
(45)授权公告日2023.01.03
(21)申请号202221881423.5
(22)申请日2022.07.20
(73)专利权人山西源道力合网络科技有限公司
地址030000山西省太原市山西综改示范
区太原学府园区创业街27号时代广场
科宇信息产业大厦8层秦贾合鑫众创
空间
(72)发明人李飞翔郭庆牛海军李凯
(74)专利代理机构北京深川专利代理事务所
(普通合伙)16058
专利代理师张喜超
(51)Int.Cl.
G08B21/24(2006.01)
G08B7/06(2006.01)
B25J11/00(2006.01)
权利要求书1页说明书3页附图2页
(54)实用新型名称
一种多功能警戒机器人
(57)摘要
本实用新型公开了一种多功能警戒机器人，
包括稳定底座结构、支撑连接柱、警示灯、红外线
传感器、蜂鸣器、多功能阻挡装置和监控摄像头，
所述多功能阻挡装置设于支撑连接柱上，所述监
控摄像头设于多功能阻挡装置上，所述稳定底座
结构包括底座、万向轮、连接耳、固定螺纹孔和固
定螺栓，所述多功能阻挡装置包括安装箱、NFC感
应区、LED显示屏、气泵、连接管、多功能挥动套和
反光条。本实用新型属于安防设备技术领域，具
体是一种多功能警戒机器人，有效解决了现有施
工现场摆旗指挥或警示使用人工成本高安全系
数低效果不好的问题，是一种机械化多功能警戒
机械设备。
CN218214371U

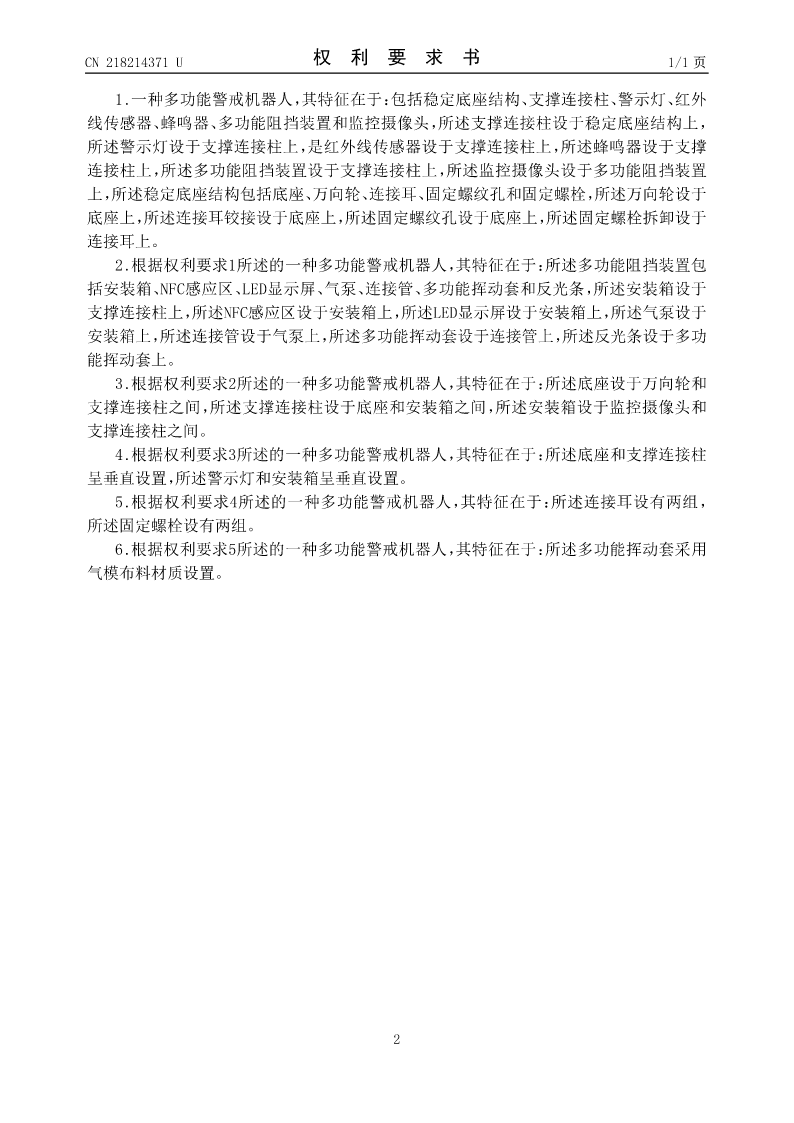

CN218214371U权利要求书1/1页

1.一种多功能警戒机器人，其特征在于：包括稳定底座结构、支撑连接柱、警示灯、红外
线传感器、蜂鸣器、多功能阻挡装置和监控摄像头，所述支撑连接柱设于稳定底座结构上，
所述警示灯设于支撑连接柱上，是红外线传感器设于支撑连接柱上，所述蜂鸣器设于支撑
连接柱上，所述多功能阻挡装置设于支撑连接柱上，所述监控摄像头设于多功能阻挡装置
上，所述稳定底座结构包括底座、万向轮、连接耳、固定螺纹孔和固定螺栓，所述万向轮设于
底座上，所述连接耳铰接设于底座上，所述固定螺纹孔设于底座上，所述固定螺栓拆卸设于
连接耳上。
2.根据权利要求1所述的一种多功能警戒机器人，其特征在于：所述多功能阻挡装置包
括安装箱、NFC感应区、LED显示屏、气泵、连接管、多功能挥动套和反光条，所述安装箱设于
支撑连接柱上，所述NFC感应区设于安装箱上，所述LED显示屏设于安装箱上，所述气泵设于
安装箱上，所述连接管设于气泵上，所述多功能挥动套设于连接管上，所述反光条设于多功
能挥动套上。
3.根据权利要求2所述的一种多功能警戒机器人，其特征在于：所述底座设于万向轮和
支撑连接柱之间，所述支撑连接柱设于底座和安装箱之间，所述安装箱设于监控摄像头和
支撑连接柱之间。
4.根据权利要求3所述的一种多功能警戒机器人，其特征在于：所述底座和支撑连接柱
呈垂直设置，所述警示灯和安装箱呈垂直设置。
5.根据权利要求4所述的一种多功能警戒机器人，其特征在于：所述连接耳设有两组，
所述固定螺栓设有两组。
6.根据权利要求5所述的一种多功能警戒机器人，其特征在于：所述多功能挥动套采用
气模布料材质设置。

2

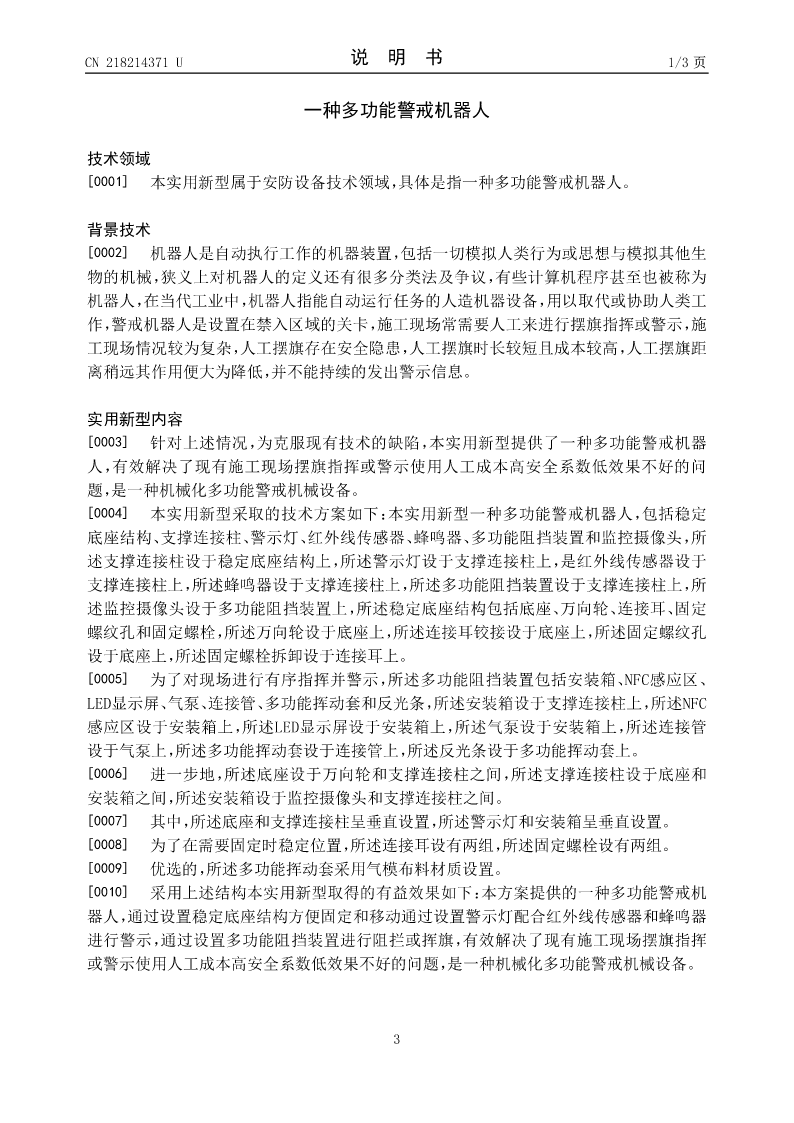

CN218214371U说明书1/3页

一种多功能警戒机器人

技术领域
[0001]本实用新型属于安防设备技术领域，具体是指一种多功能警戒机器人。

背景技术
[0002]机器人是自动执行工作的机器装置，包括一切模拟人类行为或思想与模拟其他生
物的机械，狭义上对机器人的定义还有很多分类法及争议，有些计算机程序甚至也被称为
机器人，在当代工业中，机器人指能自动运行任务的人造机器设备，用以取代或协助人类工
作，警戒机器人是设置在禁入区域的关卡，施工现场常需要人工来进行摆旗指挥或警示，施
工现场情况较为复杂，人工摆旗存在安全隐患，人工摆旗时长较短且成本较高，人工摆旗距
离稍远其作用便大为降低，并不能持续的发出警示信息。

实用新型内容
[0003]针对上述情况，为克服现有技术的缺陷，本实用新型提供了一种多功能警戒机器
人，有效解决了现有施工现场摆旗指挥或警示使用人工成本高安全系数低效果不好的问
题，是一种机械化多功能警戒机械设备。
[0004]本实用新型采取的技术方案如下：本实用新型一种多功能警戒机器人，包括稳定
底座结构、支撑连接柱、警示灯、红外线传感器、蜂鸣器、多功能阻挡装置和监控摄像头，所
述支撑连接柱设于稳定底座结构上，所述警示灯设于支撑连接柱上，是红外线传感器设于
支撑连接柱上，所述蜂鸣器设于支撑连接柱上，所述多功能阻挡装置设于支撑连接柱上，所
述监控摄像头设于多功能阻挡装置上，所述稳定底座结构包括底座、万向轮、连接耳、固定

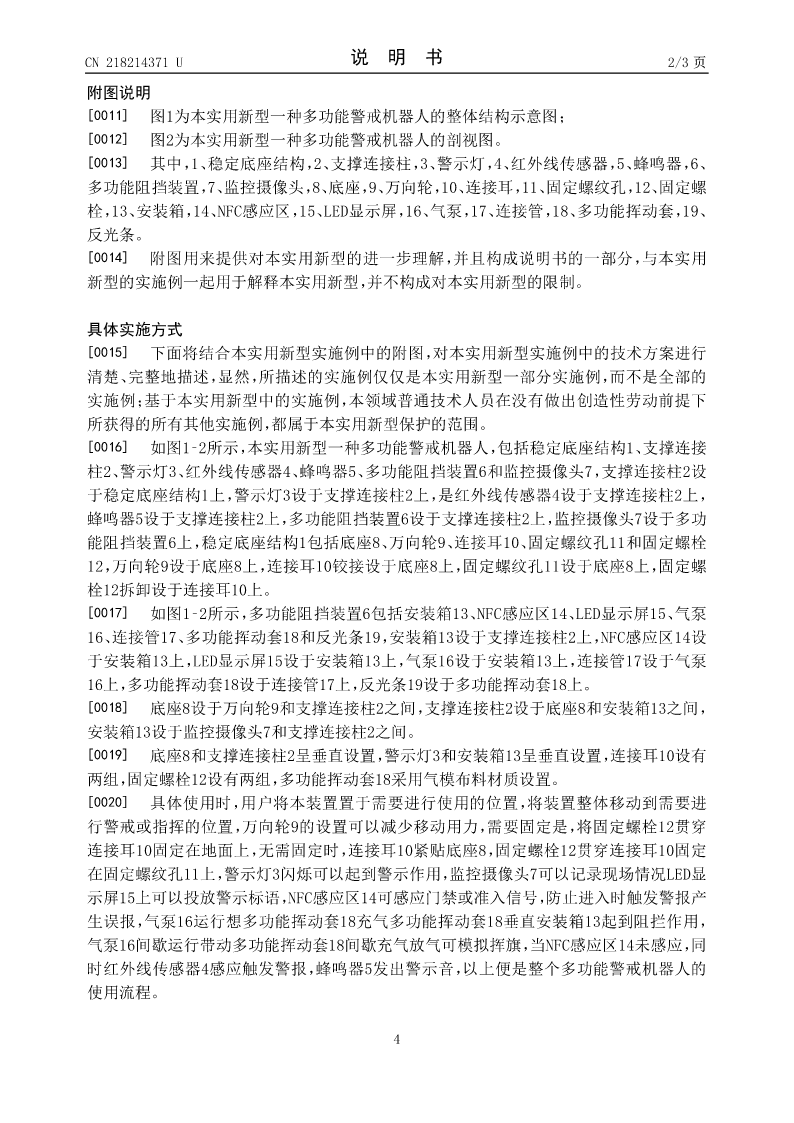

螺纹孔和固定螺栓，所述
