2022219493975一种旋转磁吸开合结构.pdf

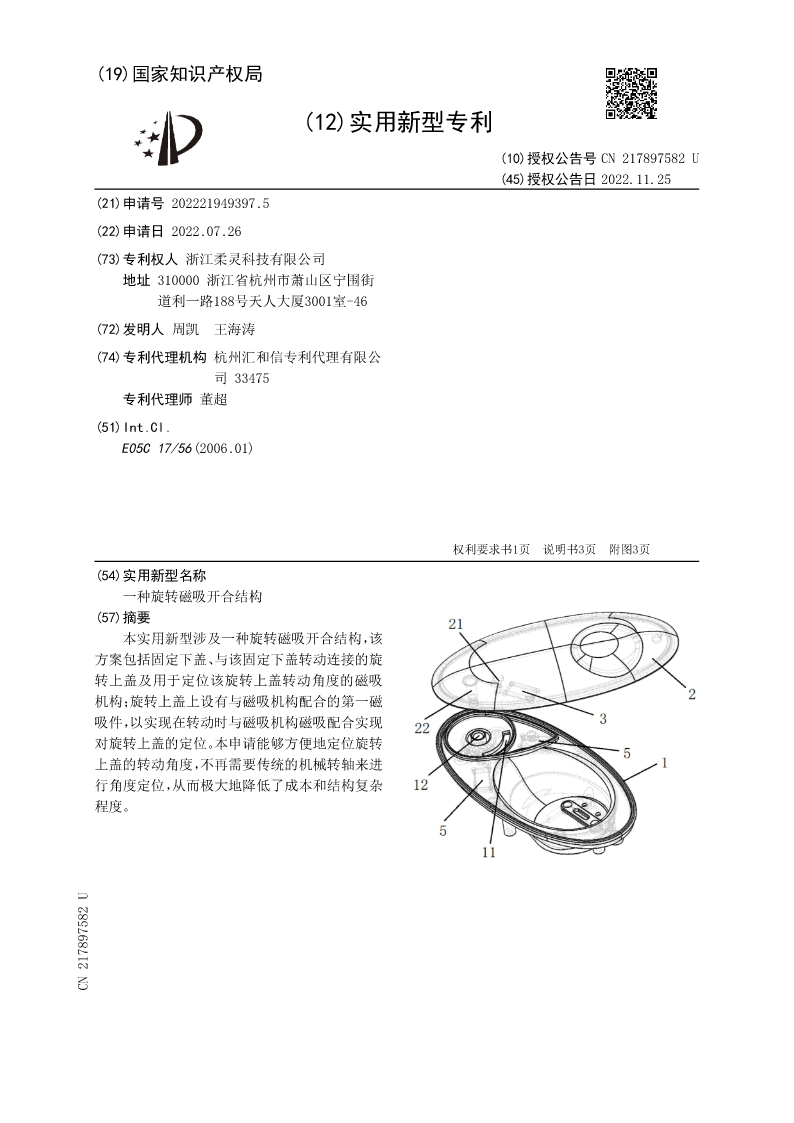

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN217897582U
(45)授权公告日2022.11.25
(21)申请号202221949397.5
(22)申请日2022.07.26
(73)专利权人浙江柔灵科技有限公司
地址310000浙江省杭州市萧山区宁围街
道利一路188号天人大厦3001室-46
(72)发明人周凯王海涛
(74)专利代理机构杭州汇和信专利代理有限公
司33475
专利代理师董超
(51)Int.Cl.
E05C17/56(2006.01)

权利要求书1页说明书3页附图3页
(54)实用新型名称
一种旋转磁吸开合结构
(57)摘要
本实用新型涉及一种旋转磁吸开合结构，该
方案包括固定下盖、与该固定下盖转动连接的旋
转上盖及用于定位该旋转上盖转动角度的磁吸
机构；旋转上盖上设有与磁吸机构配合的第一磁
吸件，以实现在转动时与磁吸机构磁吸配合实现
对旋转上盖的定位。本申请能够方便地定位旋转
上盖的转动角度，不再需要传统的机械转轴来进
行角度定位，从而极大地降低了成本和结构复杂
程度。
CN217897582U

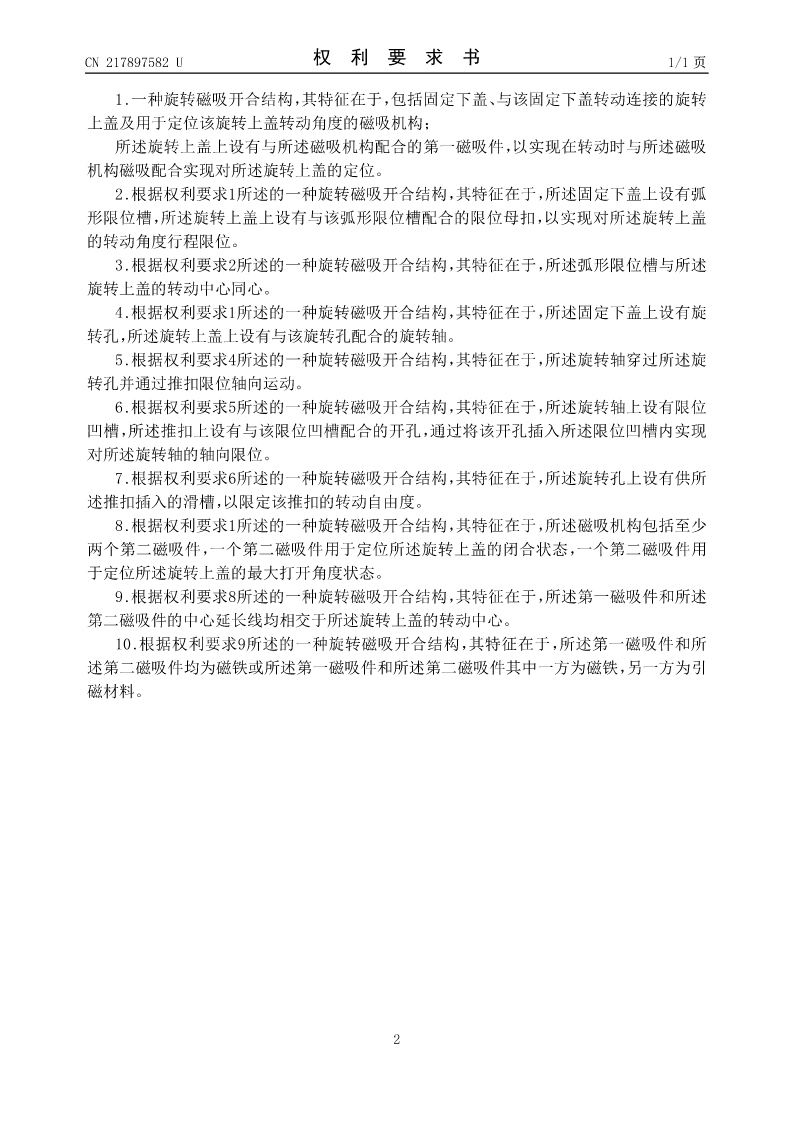

CN217897582U权利要求书1/1页

1.一种旋转磁吸开合结构，其特征在于，包括固定下盖、与该固定下盖转动连接的旋转
上盖及用于定位该旋转上盖转动角度的磁吸机构；
所述旋转上盖上设有与所述磁吸机构配合的第一磁吸件，以实现在转动时与所述磁吸
机构磁吸配合实现对所述旋转上盖的定位。
2.根据权利要求1所述的一种旋转磁吸开合结构，其特征在于，所述固定下盖上设有弧
形限位槽，所述旋转上盖上设有与该弧形限位槽配合的限位母扣，以实现对所述旋转上盖
的转动角度行程限位。
3.根据权利要求2所述的一种旋转磁吸开合结构，其特征在于，所述弧形限位槽与所述
旋转上盖的转动中心同心。
4.根据权利要求1所述的一种旋转磁吸开合结构，其特征在于，所述固定下盖上设有旋
转孔，所述旋转上盖上设有与该旋转孔配合的旋转轴。
5.根据权利要求4所述的一种旋转磁吸开合结构，其特征在于，所述旋转轴穿过所述旋
转孔并通过推扣限位轴向运动。
6.根据权利要求5所述的一种旋转磁吸开合结构，其特征在于，所述旋转轴上设有限位
凹槽，所述推扣上设有与该限位凹槽配合的开孔，通过将该开孔插入所述限位凹槽内实现
对所述旋转轴的轴向限位。
7.根据权利要求6所述的一种旋转磁吸开合结构，其特征在于，所述旋转孔上设有供所
述推扣插入的滑槽，以限定该推扣的转动自由度。
8.根据权利要求1所述的一种旋转磁吸开合结构，其特征在于，所述磁吸机构包括至少
两个第二磁吸件，一个第二磁吸件用于定位所述旋转上盖的闭合状态，一个第二磁吸件用
于定位所述旋转上盖的最大打开角度状态。
9.根据权利要求8所述的一种旋转磁吸开合结构，其特征在于，所述第一磁吸件和所述
第二磁吸件的中心延长线均相交于所述旋转上盖的转动中心。
10.根据权利要求9所述的一种旋转磁吸开合结构，其特征在于，所述第一磁吸件和所
述第二磁吸件均为磁铁或所述第一磁吸件和所述第二磁吸件其中一方为磁铁，另一方为引
磁材料。

2

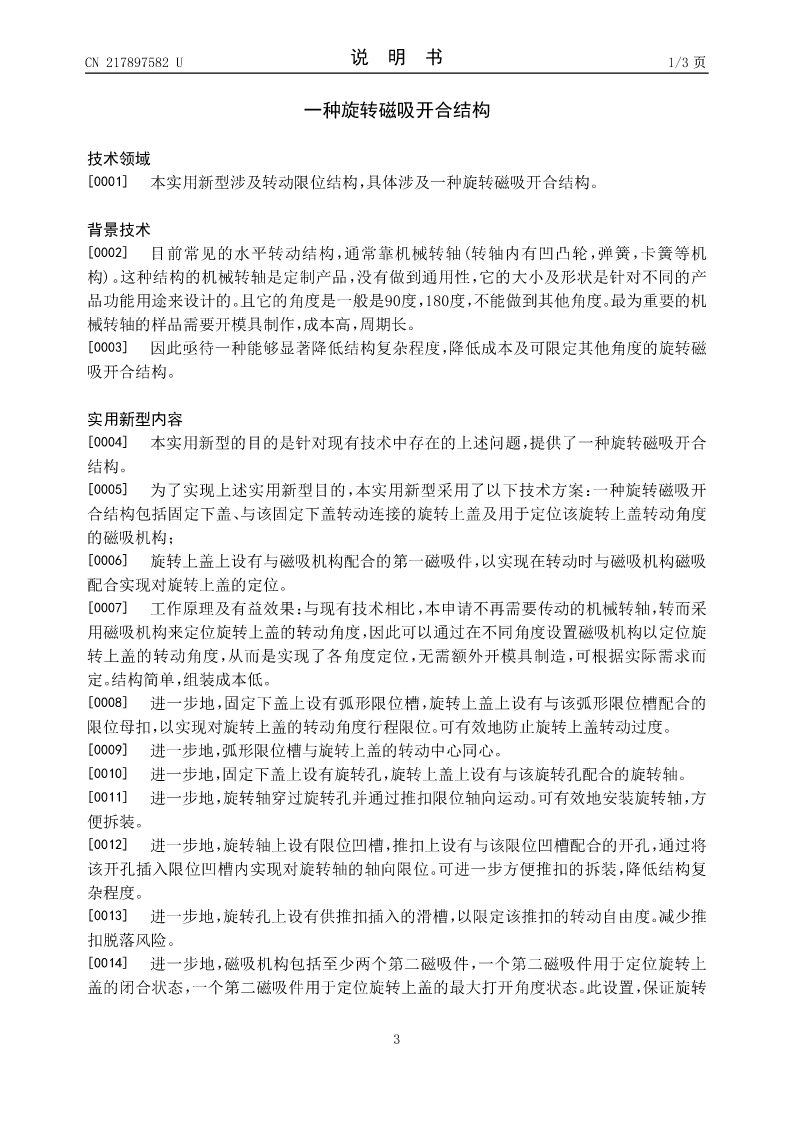

CN217897582U说明书1/3页

一种旋转磁吸开合结构

技术领域
[0001]本实用新型涉及转动限位结构，具体涉及一种旋转磁吸开合结构。

背景技术
[0002]目前常见的水平转动结构，通常靠机械转轴(转轴内有凹凸轮，弹簧，卡簧等机
构)。这种结构的机械转轴是定制产品，没有做到通用性，它的大小及形状是针对不同的产
品功能用途来设计的。且它的角度是一般是90度，180度，不能做到其他角度。最为重要的机
械转轴的样品需要开模具制作，成本高，周期长。
[0003]因此亟待一种能够显著降低结构复杂程度，降低成本及可限定其他角度的旋转磁
吸开合结构。

实用新型内容
[0004]本实用新型的目的是针对现有技术中存在的上述问题，提供了一种旋转磁吸开合
结构。
[0005]为了实现上述实用新型目的，本实用新型采用了以下技术方案：一种旋转磁吸开
合结构包括固定下盖、与该固定下盖转动连接的旋转上盖及用于定位该旋转上盖转动角度
的磁吸机构；
[0006]旋转上盖上设有与磁吸机构配合的第一磁吸件，以实现在转动时与磁吸机构磁吸
配合实现对旋转上盖的定位。
[0007]工作原理及有益效果：与现有技术相比，本申请不再需要传动的机械转轴，转而采
用磁吸机构来定位旋转上盖的转动角度，因此可以通过在不同角度设置磁吸机构以定位旋
转上盖的转动角度，从而是实现了各角度定位，无需额外开模具制造，可根据实际需求而
定。结构简单，组装成本低。
[0008]进一步地，固定下盖上设有弧形限位槽，旋转上盖上设有与该弧形限位槽配合的
限位母扣，以实现对旋转上盖的转动角度行程限位。可有效地防止旋
