2022234282951一种真空管路过渡热桥结构.pdf

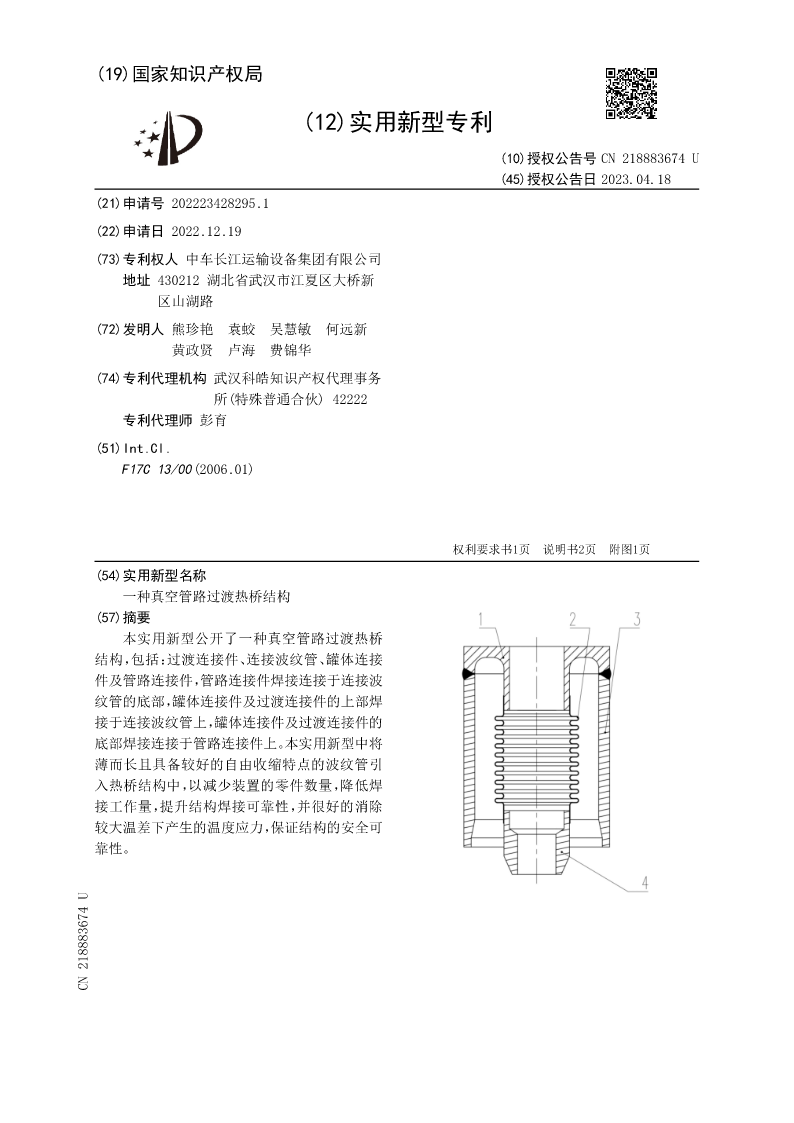

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218883674U
(45)授权公告日2023.04.18
(21)申请号202223428295.1
(22)申请日2022.12.19
(73)专利权人中车长江运输设备集团有限公司
地址430212湖北省武汉市江夏区大桥新
区山湖路
(72)发明人熊珍艳袁蛟吴慧敏何远新
黄政贤卢海费锦华
(74)专利代理机构武汉科皓知识产权代理事务
所(特殊普通合伙)42222
专利代理师彭育
(51)Int.Cl.
F17C13/00(2006.01)

权利要求书1页说明书2页附图1页
(54)实用新型名称
一种真空管路过渡热桥结构
(57)摘要
本实用新型公开了一种真空管路过渡热桥
结构，包括：过渡连接件、连接波纹管、罐体连接
件及管路连接件，管路连接件焊接连接于连接波
纹管的底部，罐体连接件及过渡连接件的上部焊
接于连接波纹管上，罐体连接件及过渡连接件的
底部焊接连接于管路连接件上。本实用新型中将
薄而长且具备较好的自由收缩特点的波纹管引
入热桥结构中，以减少装置的零件数量，降低焊
接工作量，提升结构焊接可靠性，并很好的消除
较大温差下产生的温度应力，保证结构的安全可
靠性。
CN218883674U

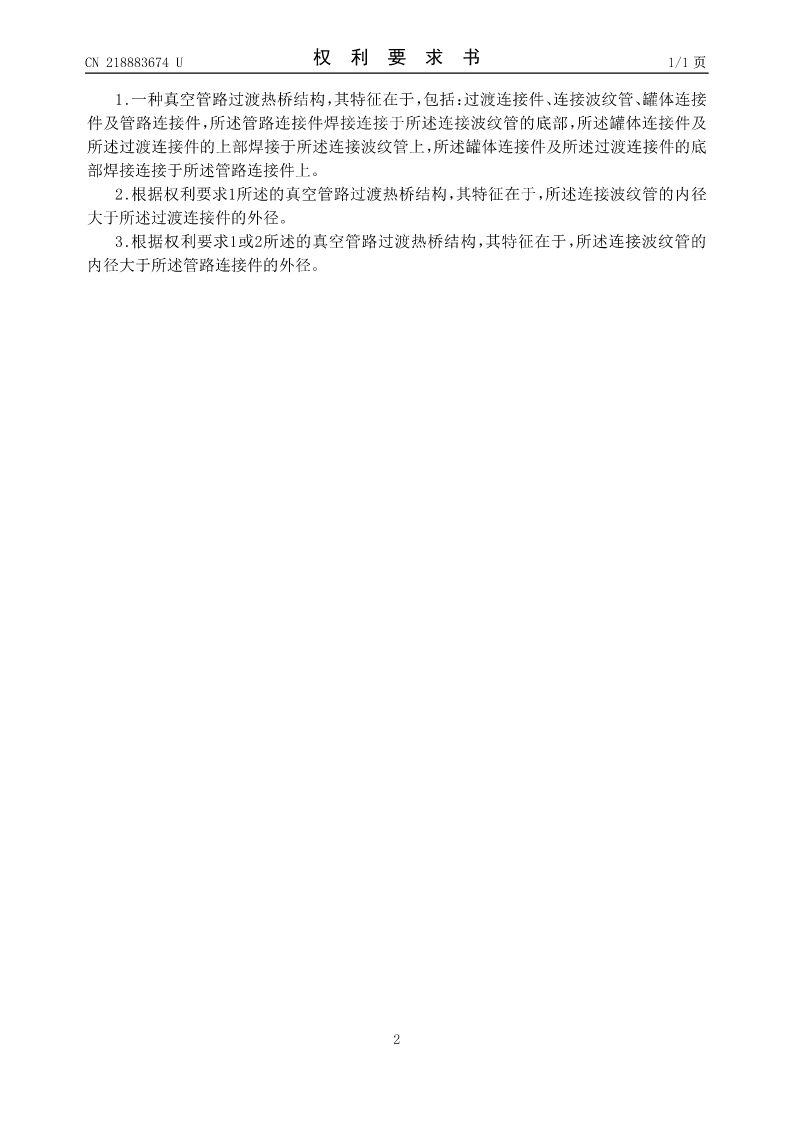

CN218883674U权利要求书1/1页

1.一种真空管路过渡热桥结构，其特征在于，包括：过渡连接件、连接波纹管、罐体连接
件及管路连接件，所述管路连接件焊接连接于所述连接波纹管的底部，所述罐体连接件及
所述过渡连接件的上部焊接于所述连接波纹管上，所述罐体连接件及所述过渡连接件的底
部焊接连接于所述管路连接件上。
2.根据权利要求1所述的真空管路过渡热桥结构，其特征在于，所述连接波纹管的内径
大于所述过渡连接件的外径。
3.根据权利要求1或2所述的真空管路过渡热桥结构，其特征在于，所述连接波纹管的
内径大于所述管路连接件的外径。

2

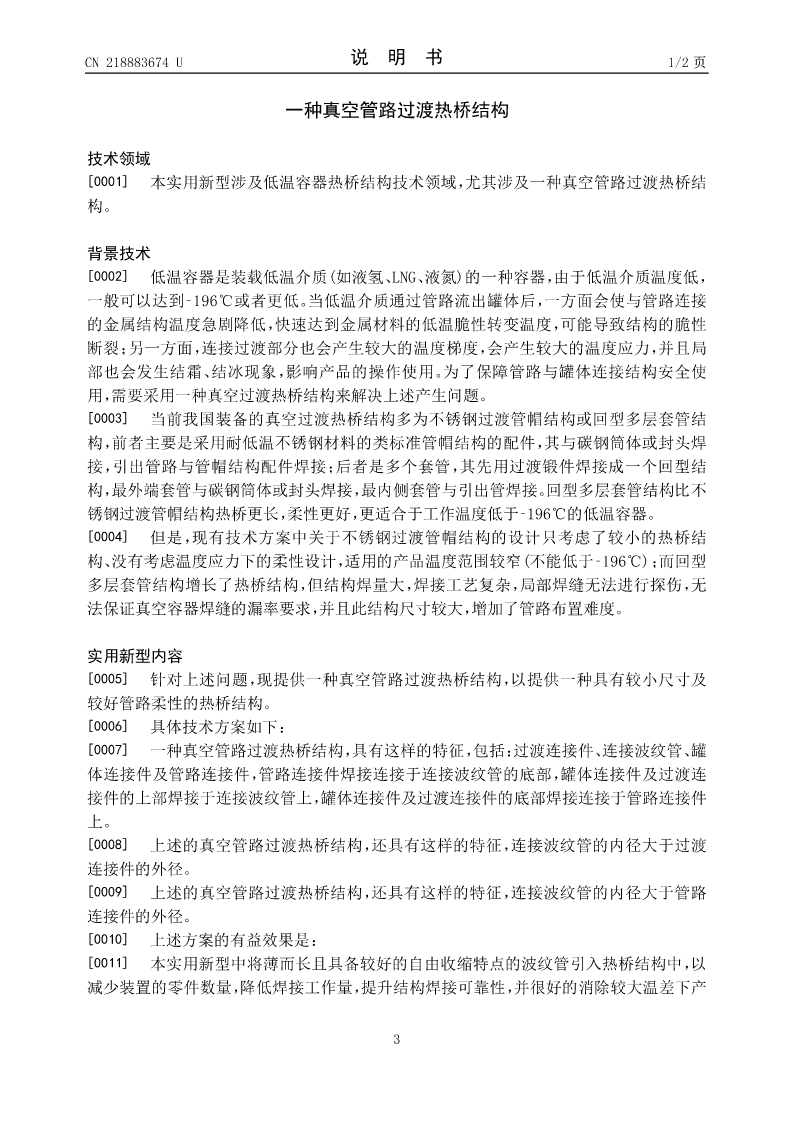

CN218883674U说明书1/2页

一种真空管路过渡热桥结构

技术领域
[0001]本实用新型涉及低温容器热桥结构技术领域，尤其涉及一种真空管路过渡热桥结
构。

背景技术
[0002]低温容器是装载低温介质(如液氢、LNG、液氮)的一种容器，由于低温介质温度低，
一般可以达到‑196℃或者更低。当低温介质通过管路流出罐体后，一方面会使与管路连接
的金属结构温度急剧降低，快速达到金属材料的低温脆性转变温度，可能导致结构的脆性
断裂；另一方面，连接过渡部分也会产生较大的温度梯度，会产生较大的温度应力，并且局
部也会发生结霜、结冰现象，影响产品的操作使用。为了保障管路与罐体连接结构安全使
用，需要采用一种真空过渡热桥结构来解决上述产生问题。
[0003]当前我国装备的真空过渡热桥结构多为不锈钢过渡管帽结构或回型多层套管结
构，前者主要是采用耐低温不锈钢材料的类标准管帽结构的配件，其与碳钢筒体或封头焊
接，引出管路与管帽结构配件焊接；后者是多个套管，其先用过渡锻件焊接成一个回型结
构，最外端套管与碳钢筒体或封头焊接，最内侧套管与引出管焊接。回型多层套管结构比不
锈钢过渡管帽结构热桥更长，柔性更好，更适合于工作温度低于‑196℃的低温容器。
[0004]但是，现有技术方案中关于不锈钢过渡管帽结构的设计只考虑了较小的热桥结
构、没有考虑温度应力下的柔性设计，适用的产品温度范围较窄(不能低于‑196℃)；而回型
多层套管结构增长了热桥结构，但结构焊量大，焊接工艺复杂，局部焊缝无法进行探伤，无
法保证真空容器焊缝的漏率要求，并且此结构尺寸较大，增加了管路布置难度。

实用新型内容
[0005]针对上述问题，现提供一种真空管路过渡热桥结构，以提供一种具有较小尺寸及
较好管路柔性的热桥结构。
[0006]具体技术方案如下：
[0007]一种真空管路过渡热桥结构，具有这样的特征，包括：过渡连接件、连接波纹管、罐
体连接件及管路连接件，管路连接件焊接连接于连接波纹管的底部，罐体连接件及过渡连
接件的上部焊接于连接波纹管上，罐体连接件及过渡连接件的底部焊接连接于管路连接件
上。
[0008]上述的真空管路过渡热桥结构，还具有这样的特征，连接波纹管的内径大于过渡
连接件的外径。
[0009]上述的真空管路过渡热桥结构，还具有这样的特征，连接波纹管的内径大于管路
连接件的外径。
[0010]上述方案的有益效果是：
[0011]本实用新型中将薄而长且具备较好的自由收缩特点的波纹管引入热桥结构中，以
减少装置的零件数量，降低焊接工作量，提升结构焊接可靠性，并很好的消除较大温差下产

3

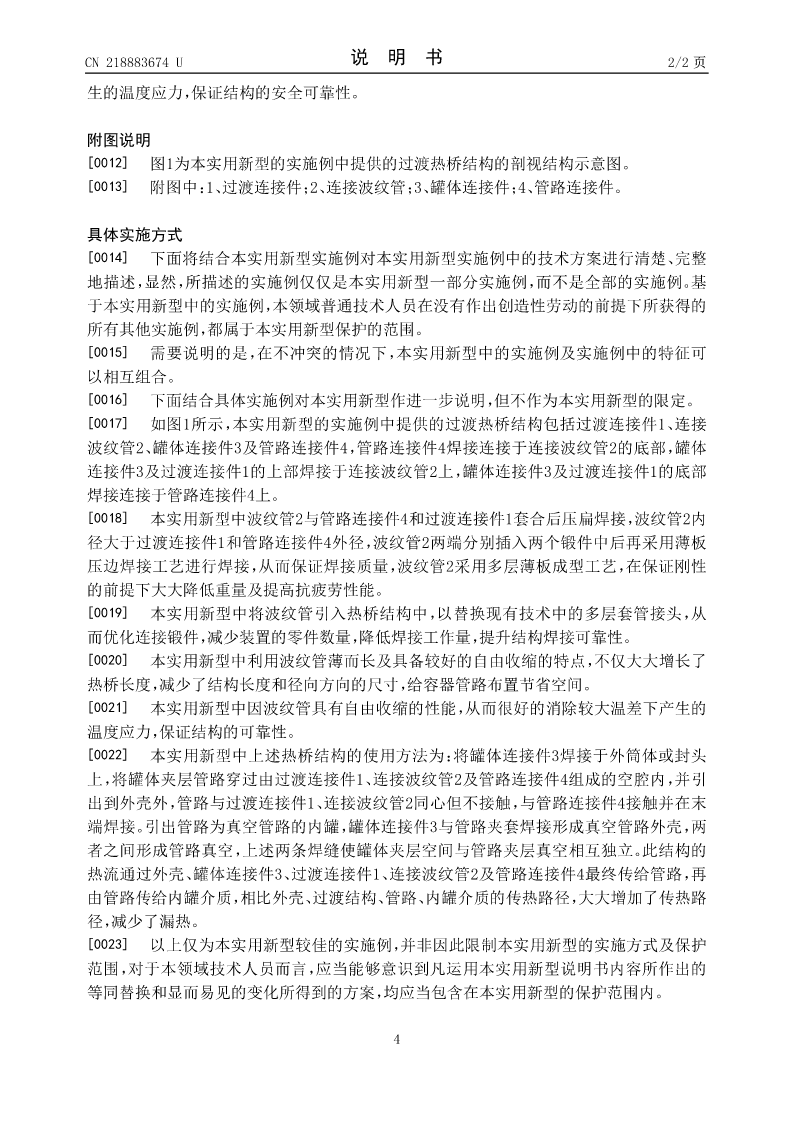

CN218883674U说明书2/2页
生的温度应力，保证结构的安全可靠性。

附图说明

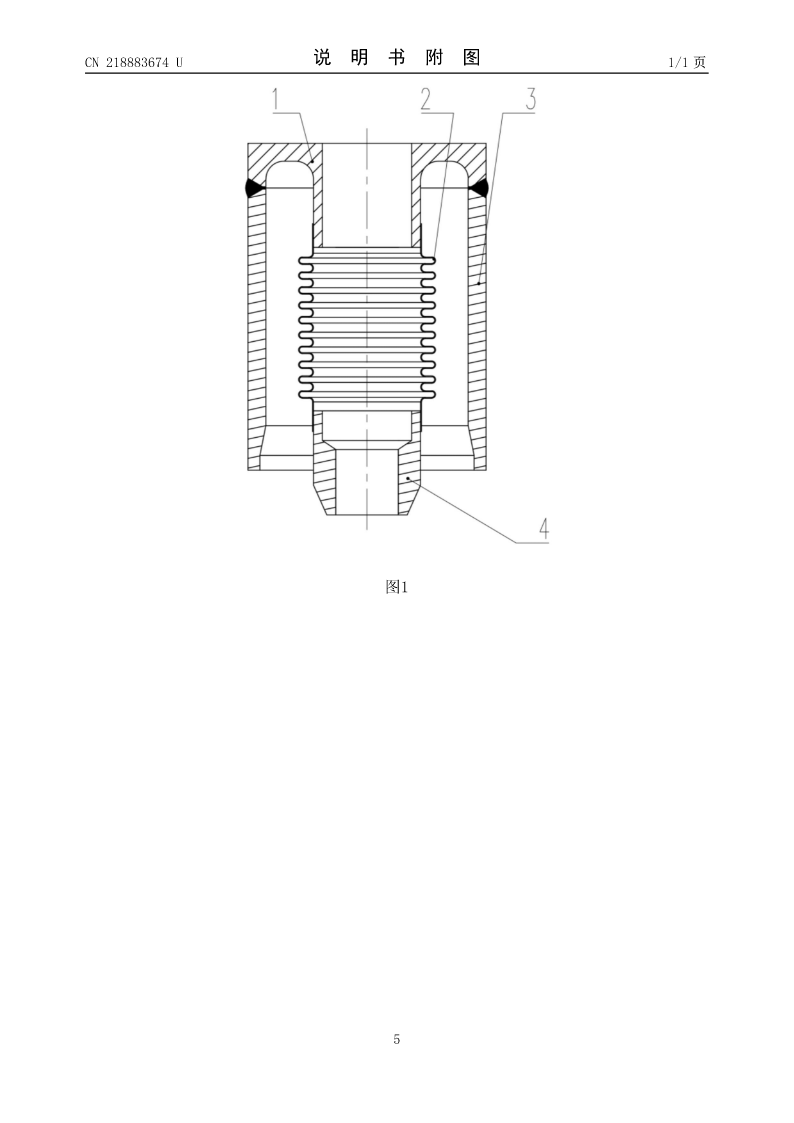

[0012]图1为本实用新型的实施例中提供的过渡热桥结构的剖
