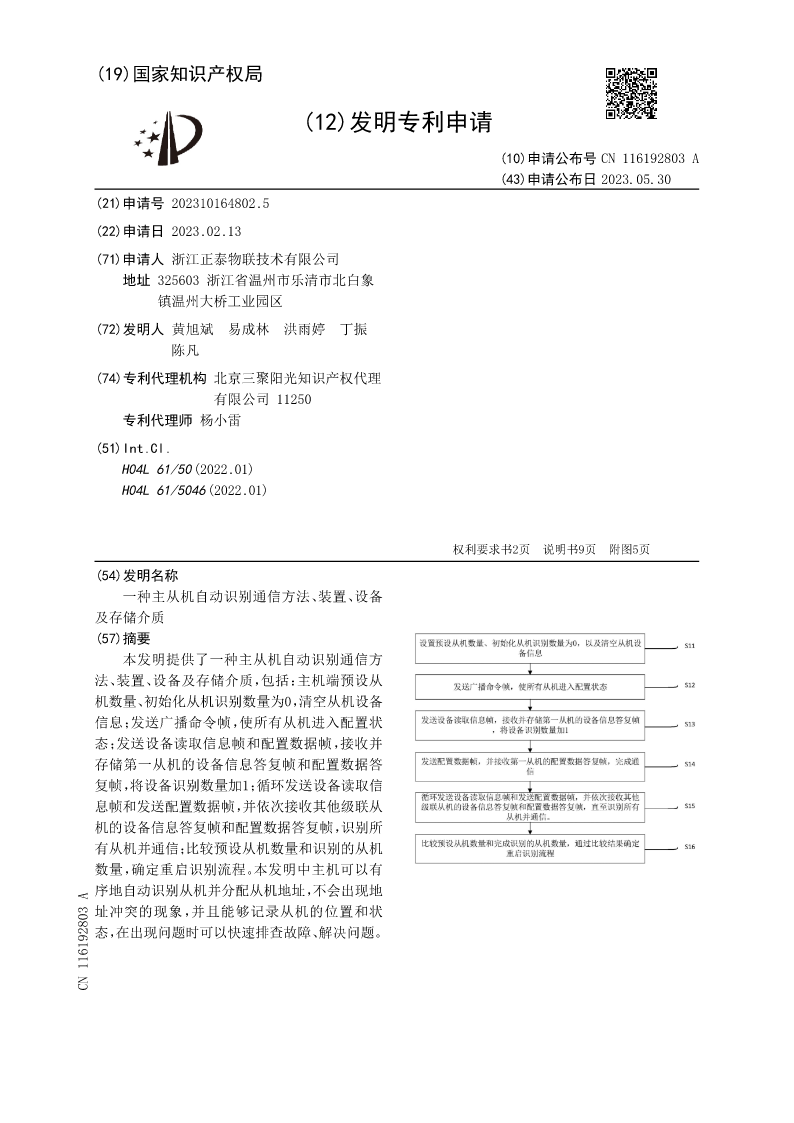

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN116192803A
(43)申请公布日2023.05.30
(21)申请号202310164802.5
(22)申请日2023.02.13
(71)申请人浙江正泰物联技术有限公司
地址325603浙江省温州市乐清市北白象
镇温州大桥工业园区
(72)发明人黄旭斌易成林洪雨婷丁振
陈凡
(74)专利代理机构北京三聚阳光知识产权代理
有限公司11250
专利代理师杨小雷
(51)Int.Cl.
H04L61/50(2022.01)
H04L61/5046(2022.01)



权利要求书2页说明书9页附图5页
(54)发明名称
一种主从机自动识别通信方法、装置、设备
及存储介质
(57)摘要
本发明提供了一种主从机自动识别通信方
法、装置、设备及存储介质,包括:主机端预设从
机数量、初始化从机识别数量为0,清空从机设备
信息;发送广播命令帧,使所有从机进入配置状
态;发送设备读取信息帧和配置数据帧,接收并
存储第一从机的设备信息答复帧和配置数据答
复帧,将设备识别数量加1;循环发送设备读取信
息帧和发送配置数据帧,并依次接收其他级联从
机的设备信息答复帧和配置数据答复帧,识别所
有从机并通信;比较预设从机数量和识别的从机
数量,确定重启识别流程。本发明中主机可以有
序地自动识别从机并分配从机地址,不会出现地
址冲突的现象,并且能够记录从机的位置和状
态,在出现问题时可以快速排查故障、解决问题。
CN116192803A

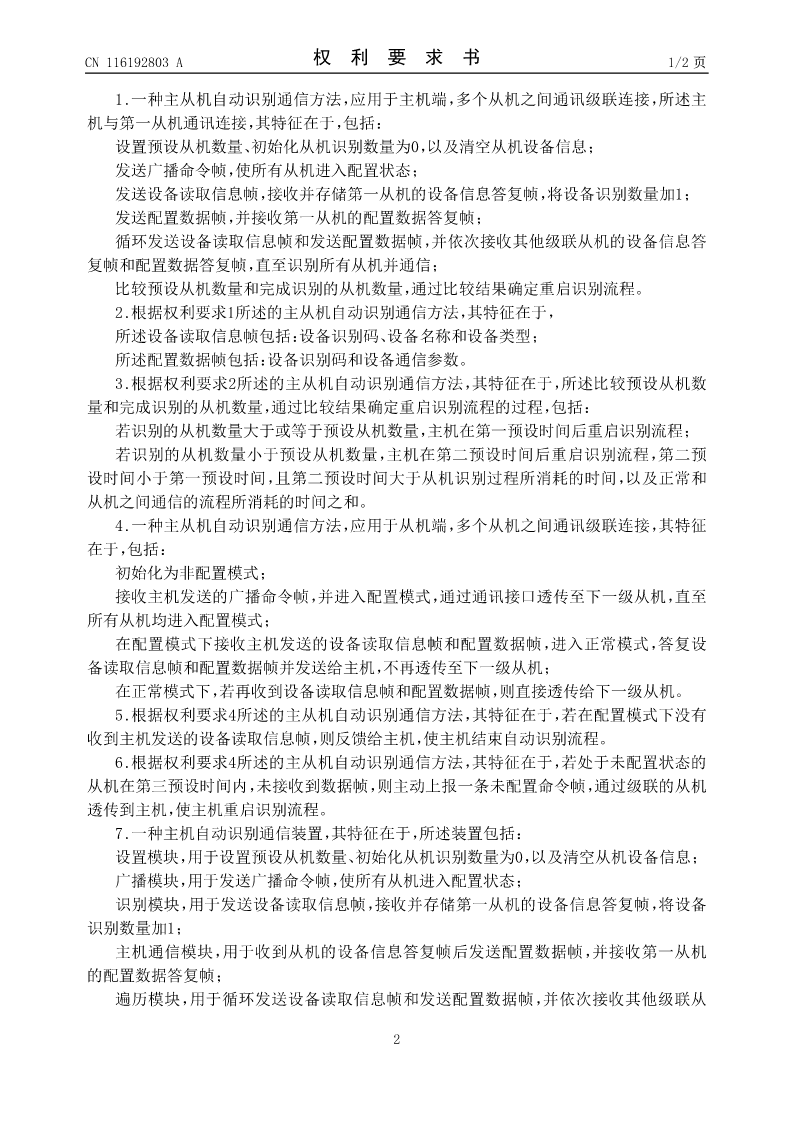

CN116192803A权利要求书1/2页

1.一种主从机自动识别通信方法,应用于主机端,多个从机之间通讯级联连接,所述主
机与第一从机通讯连接,其特征在于,包括:
设置预设从机数量、初始化从机识别数量为0,以及清空从机设备信息;
发送广播命令帧,使所有从机进入配置状态;
发送设备读取信息帧,接收并存储第一从机的设备信息答复帧,将设备识别数量加1;
发送配置数据帧,并接收第一从机的配置数据答复帧;
循环发送设备读取信息帧和发送配置数据帧,并依次接收其他级联从机的设备信息答
复帧和配置数据答复帧,直至识别所有从机并通信;
比较预设从机数量和完成识别的从机数量,通过比较结果确定重启识别流程。
2.根据权利要求1所述的主从机自动识别通信方法,其特征在于,
所述设备读取信息帧包括:设备识别码、设备名称和设备类型;
所述配置数据帧包括:设备识别码和设备通信参数。
3.根据权利要求2所述的主从机自动识别通信方法,其特征在于,所述比较预设从机数
量和完成识别的从机数量,通过比较结果确定重启识别流程的过程,包括:
若识别的从机数量大于或等于预设从机数量,主机在第一预设时间后重启识别流程;
若识别的从机数量小于预设从机数量,主机在第二预设时间后重启识别流程,第二预
设时间小于第一预设时间,且第二预设时间大于从机识别过程所消耗的时间,以及正常和
从机之间通信的流程所消耗的时间之和。
4.一种主从机自动识别通信方法,应用于从机端,多个从机之间通讯级联连接,其特征
在于,包括:
初始化为非配置模式;
接收主机发送的广播命令帧,并进入配置模式,通过通讯接口透传至下一级从机,直至
所有从机均进入配置模式;
在配置模式下接收主机发送的设备读取信息帧和配置数据帧,进入正常模式,答复设
备读取信息帧和配置数据帧并发送给主机,不再透传至下一级从机;
在正常模式下,若再收到设备读取信息帧和配置数据帧,则直接透传给下一级从机。
5.根据权利要求4所述的主从机自动识别通信方法,其特征在于,若在配置模式下没有
收到主机发送的设备读取信息帧,则反馈给主机,使主机结束自动识别流程。
6.根据权利要求4所述的主从机自动识别通信方法,其特征在于,若处于未配置状态的
从机在第三预设时间内,未接收到数据帧,则主动上报一条未配置命令帧,通过级联的从机
透传到主机,使主机重启识别流程。
7.一种主机自动识别通信装置,其特征在于,所述装置包括:
设置模块,用于设置预设从机数量、初始化从机识别数量为0,以及清空从机设备信息;
广播模块,用于发送广播命令帧,使所有从机进入配置状态;
识别模块,用于发送设备读取信息帧,接收并存储第一从机的设备信息答复帧,将设备
识别数量加1;
主机通信模块,用于收到从机的设备信息答复帧后发送配置数据帧,并接收第一从机
的配置数据答复帧;
遍历模块,用于循环发送设备读取信息帧和发送配置数据帧,并依次接收其他级联从

2

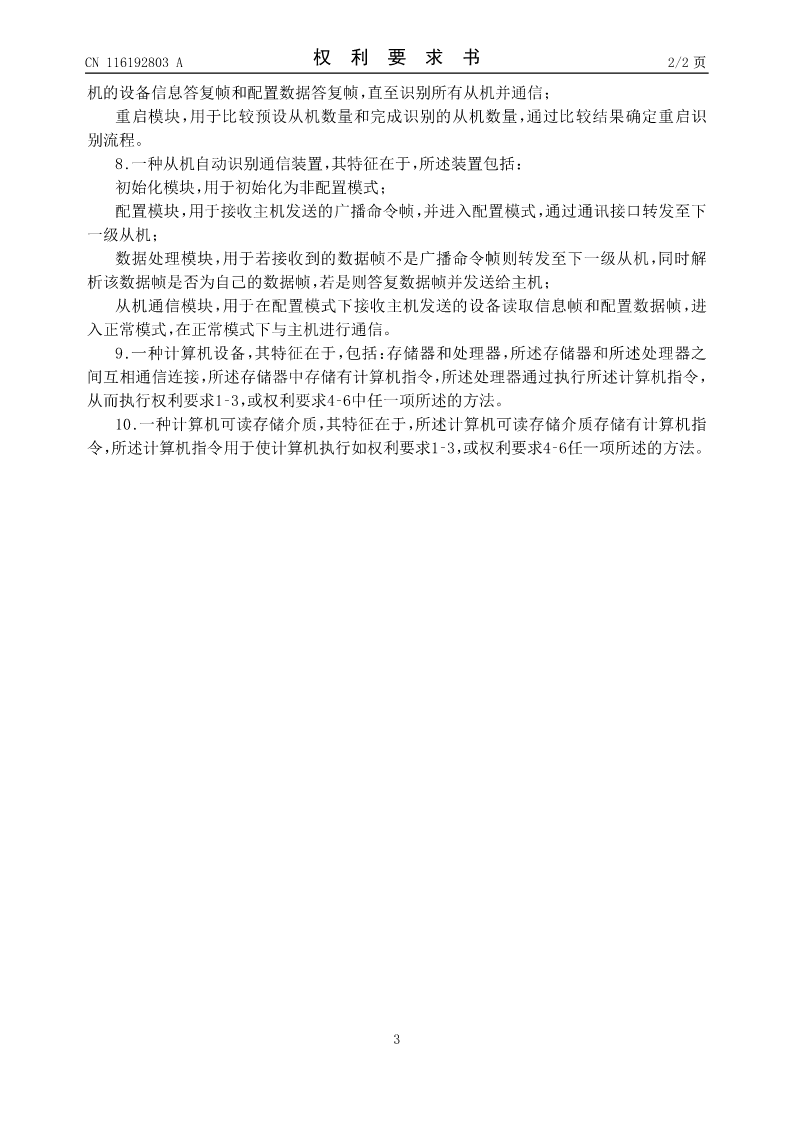

CN116192803A权利要求书2/2页
机的设备信息答复帧和配置数据答复帧,直至识别所有从机并通信;
重启模块,用于比较预设从机数量和完成识别的从机数量,通过比较结果确定重启识
别流程。
8.一种从机自动识别通信装置,其特征在于,所述装置包括:
初始
