2023112092959一种近红外反射稀土黄色颜料及其制备方法和应用.pdf

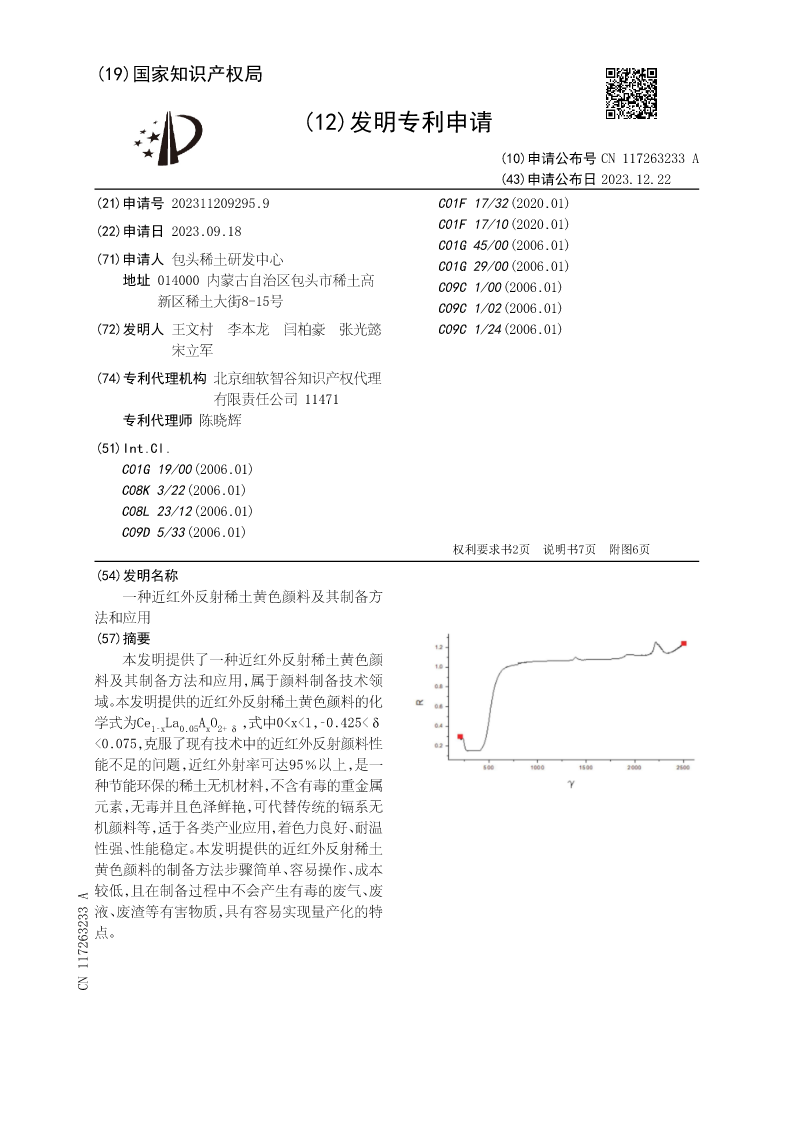

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN117263233A
(43)申请公布日2023.12.22
(21)申请号202311209295.9C01F17/32(2020.01)
(22)申请日2023.09.18C01F17/10(2020.01)
C01G45/00(2006.01)
(71)申请人包头稀土研发中心C01G29/00(2006.01)
地址014000内蒙古自治区包头市稀土高C09C1/00(2006.01)
新区稀土大街8-15号C09C1/02(2006.01)
(72)发明人王文村李本龙闫柏豪张光懿C09C1/24(2006.01)

宋立军
(74)专利代理机构北京细软智谷知识产权代理
有限责任公司11471
专利代理师陈晓辉
(51)Int.Cl.
C01G19/00(2006.01)
C08K3/22(2006.01)
C08L23/12(2006.01)
C09D5/33(2006.01)
权利要求书2页说明书7页附图6页
(54)发明名称
一种近红外反射稀土黄色颜料及其制备方
法和应用
(57)摘要
本发明提供了一种近红外反射稀土黄色颜
料及其制备方法和应用，属于颜料制备技术领
域。本发明提供的近红外反射稀土黄色颜料的化
CeLaAO0<x<1‑0.425<
学式为1‑x0.05x2+δ，式中，δ
<0.075，克服了现有技术中的近红外反射颜料性
能不足的问题，近红外射率可达95％以上，是一
种节能环保的稀土无机材料，不含有毒的重金属
元素，无毒并且色泽鲜艳，可代替传统的镉系无
机颜料等，适于各类产业应用，着色力良好、耐温
性强、性能稳定。本发明提供的近红外反射稀土
黄色颜料的制备方法步骤简单、容易操作、成本
较低，且在制备过程中不会产生有毒的废气、废
液、废渣等有害物质，具有容易实现量产化的特
点。
CN117263233A

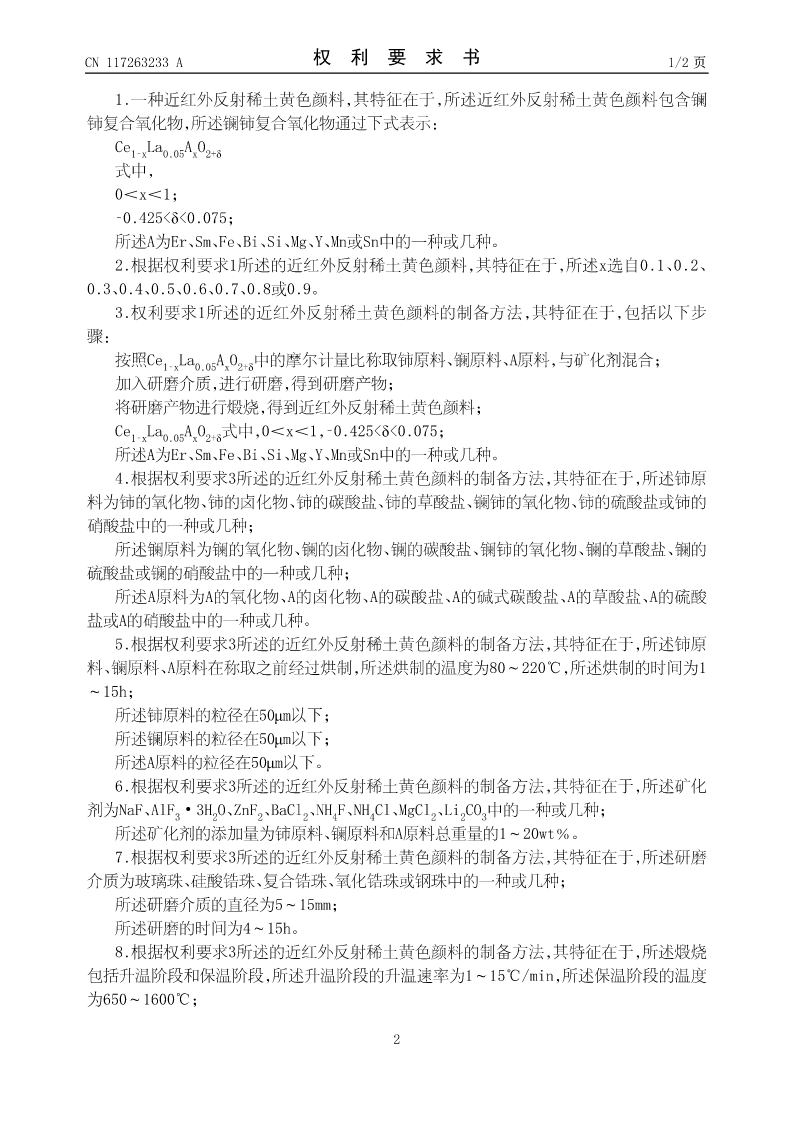

CN117263233A权利要求书1/2页

1.一种近红外反射稀土黄色颜料，其特征在于，所述近红外反射稀土黄色颜料包含镧
铈复合氧化物，所述镧铈复合氧化物通过下式表示：
CeLaAO
1‑x0.05x2+δ
式中，
0＜x＜1；
‑0.425<δ<0.075；
所述A为Er、Sm、Fe、Bi、Si、Mg、Y、Mn或Sn中的一种或几种。
2.根据权利要求1所述的近红外反射稀土黄色颜料，其特征在于，所述x选自0.1、0.2、
0.3、0.4、0.5、0.6、0.7、0.8或0.9。
3.权利要求1所述的近红外反射稀土黄色颜料的制备方法，其特征在于，包括以下步
骤：
CeLaAO、、A
按照1‑x0.05x2+δ中的摩尔计量比称取铈原料镧原料原料，与矿化剂混合；
加入研磨介质，进行研磨，得到研磨产物；
将研磨产物进行煅烧，得到近红外反射稀土黄色颜料；
CeLaAO0x1‑0.425<<0.075
1‑x0.05x2+δ式中，＜＜，δ；
所述A为Er、Sm、Fe、Bi、Si、Mg、Y、Mn或Sn中的一种或几种。
4.根据权利要求3所述的近红外反射稀土黄色颜料的制备方法，其特征在于，所述铈原
料为铈的氧化物、铈的卤化物、铈的碳酸盐、铈的草酸盐、镧铈的氧化物、铈的硫酸盐或铈的
硝酸盐中的一种或几种；
所述镧原料为镧的氧化物、镧的卤化物、镧的碳酸盐、镧铈的氧化物、镧的草酸盐、镧的
硫酸盐或镧的硝酸盐中的一种或几种；
所述A原料为A的氧化物、A的卤化物、A的碳酸盐、A的碱式碳酸盐、A的草酸盐、A的硫酸
盐或A的硝酸盐中的一种或几种。
5.根据权利要求3所述的近红外反射稀土黄色颜料的制备方法，其特征在于，所述铈原
料、镧原料、A原料在称取之前经过烘制，所述烘制的温度为80～220℃，所述烘制的时间为1
～15h；
所述铈原料的粒径在50μm以下；
所述镧原料的粒径在50μm以下；
所述A原料的粒径在50μm以下。
6.根据权利要求3所述的近红外反射稀土黄色颜料的制备方法，其特征在于，所述矿化

剂为NaF、AlF3·3H2O、ZnF2、BaCl2、NH4F、NH4Cl、MgCl2、Li2CO3中的一种或几种；
所述矿化剂的添加量为铈原料、镧原料和A原料总重量的1～20wt％。
7.根据权利要求3所述的近红外反射稀土黄色颜料的制备方法，其特征在于，所述研磨
介质为玻璃珠、硅酸锆珠、复合锆珠、氧化锆珠或钢珠中的一种或几种；
所述研磨介质的直径为5～15mm；
所述研磨的时间为4～15h。
8.根据权利要求3所述的近红外反射稀土黄色颜料的制备方法，其特征在于，所述煅烧
包括升温阶段和保温阶段，所述升温阶段的升温速率为1～15℃/min，所述保温阶段的温度
为650～1600℃；

2
CN117263233A权利要求书2/2页

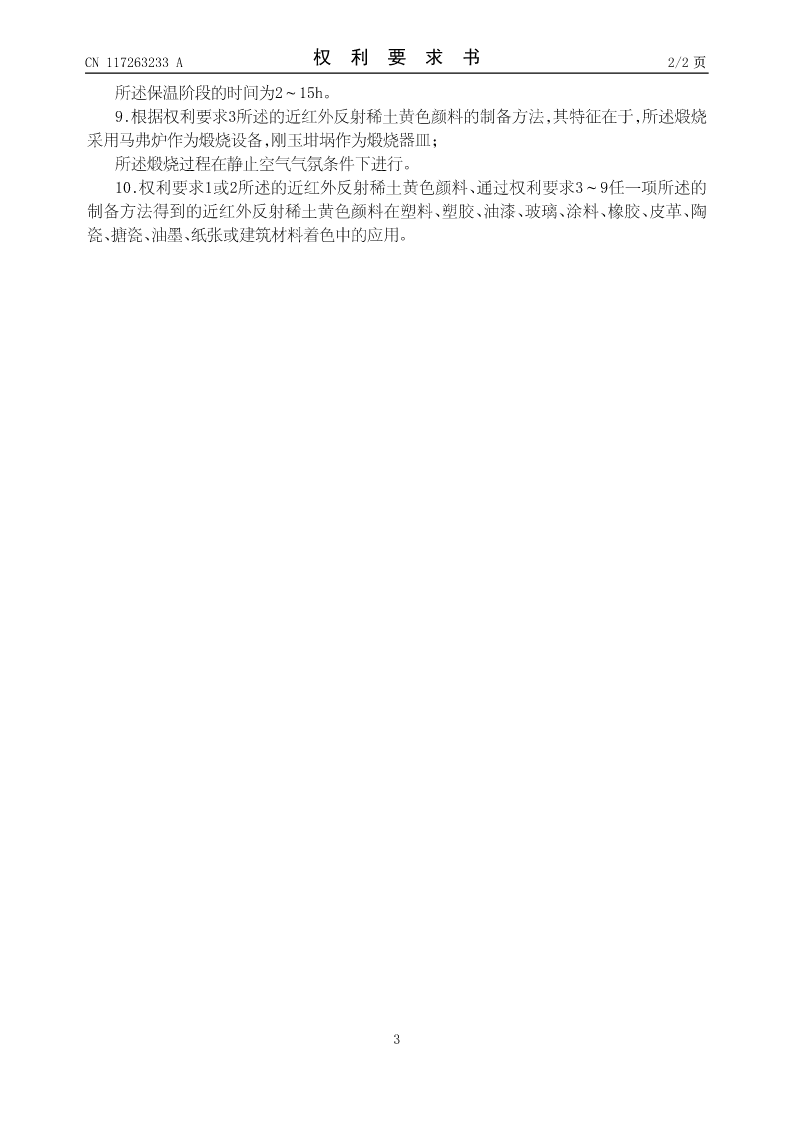

所述保温阶段的时间为2～
