2023113103274一种红外线反射颜料及其制备方法和应用.pdf

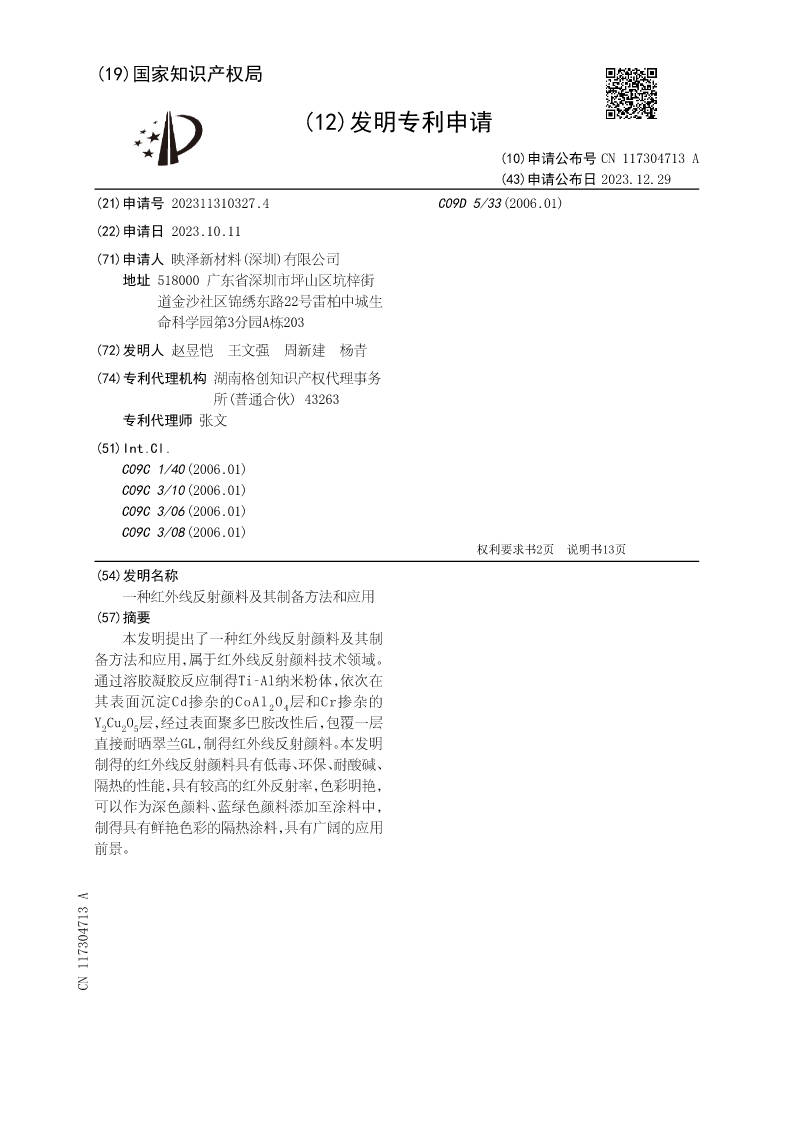

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN117304713A
(43)申请公布日2023.12.29
(21)申请号202311310327.4C09D5/33(2006.01)

(22)申请日2023.10.11

(71)申请人映泽新材料（深圳）有限公司
地址518000广东省深圳市坪山区坑梓街
道金沙社区锦绣东路22号雷柏中城生
命科学园第3分园A栋203
(72)发明人赵昱恺王文强周新建杨青
(74)专利代理机构湖南格创知识产权代理事务
所(普通合伙)43263
专利代理师张文
(51)Int.Cl.
C09C1/40(2006.01)
C09C3/10(2006.01)
C09C3/06(2006.01)
C09C3/08(2006.01)
权利要求书2页说明书13页
(54)发明名称
一种红外线反射颜料及其制备方法和应用
(57)摘要
本发明提出了一种红外线反射颜料及其制
备方法和应用，属于红外线反射颜料技术领域。
通过溶胶凝胶反应制得Ti‑Al纳米粉体，依次在

其表面沉淀Cd掺杂的CoAl2O4层和Cr掺杂的

Y2Cu2O5层，经过表面聚多巴胺改性后，包覆一层
直接耐晒翠兰GL，制得红外线反射颜料。本发明
制得的红外线反射颜料具有低毒、环保、耐酸碱、
隔热的性能，具有较高的红外反射率，色彩明艳，
可以作为深色颜料、蓝绿色颜料添加至涂料中，
制得具有鲜艳色彩的隔热涂料，具有广阔的应用
前景。
CN117304713A

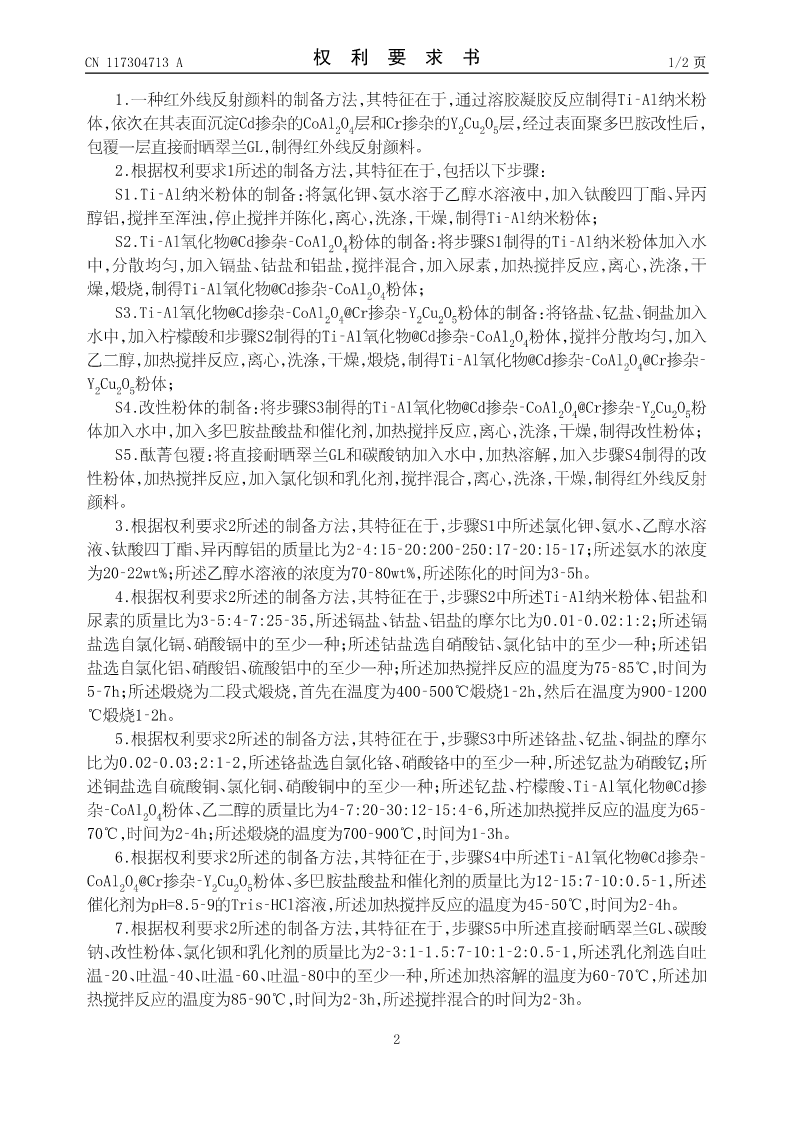

CN117304713A权利要求书1/2页

1.一种红外线反射颜料的制备方法，其特征在于，通过溶胶凝胶反应制得Ti‑Al纳米粉

体，依次在其表面沉淀Cd掺杂的CoAl2O4层和Cr掺杂的Y2Cu2O5层，经过表面聚多巴胺改性后，
包覆一层直接耐晒翠兰GL，制得红外线反射颜料。
2.根据权利要求1所述的制备方法，其特征在于，包括以下步骤：
S1.Ti‑Al纳米粉体的制备：将氯化钾、氨水溶于乙醇水溶液中，加入钛酸四丁酯、异丙
醇铝，搅拌至浑浊，停止搅拌并陈化，离心，洗涤，干燥，制得Ti‑Al纳米粉体；

S2.Ti‑Al氧化物@Cd掺杂‑CoAl2O4粉体的制备：将步骤S1制得的Ti‑Al纳米粉体加入水
中，分散均匀，加入镉盐、钴盐和铝盐，搅拌混合，加入尿素，加热搅拌反应，离心，洗涤，干

燥，煅烧，制得Ti‑Al氧化物@Cd掺杂‑CoAl2O4粉体；

S3.Ti‑Al氧化物@Cd掺杂‑CoAl2O4@Cr掺杂‑Y2Cu2O5粉体的制备：将铬盐、钇盐、铜盐加入

水中，加入柠檬酸和步骤S2制得的Ti‑Al氧化物@Cd掺杂‑CoAl2O4粉体，搅拌分散均匀，加入

乙二醇，加热搅拌反应，离心，洗涤，干燥，煅烧，制得Ti‑Al氧化物@Cd掺杂‑CoAl2O4@Cr掺杂‑

Y2Cu2O5粉体；

S4.改性粉体的制备：将步骤S3制得的Ti‑Al氧化物@Cd掺杂‑CoAl2O4@Cr掺杂‑Y2Cu2O5粉
体加入水中，加入多巴胺盐酸盐和催化剂，加热搅拌反应，离心，洗涤，干燥，制得改性粉体；
S5.酞菁包覆：将直接耐晒翠兰GL和碳酸钠加入水中，加热溶解，加入步骤S4制得的改
性粉体，加热搅拌反应，加入氯化钡和乳化剂，搅拌混合，离心，洗涤，干燥，制得红外线反射
颜料。
3.根据权利要求2所述的制备方法，其特征在于，步骤S1中所述氯化钾、氨水、乙醇水溶
液、钛酸四丁酯、异丙醇铝的质量比为2‑4:15‑20:200‑250:17‑20:15‑17；所述氨水的浓度
为20‑22wt%；所述乙醇水溶液的浓度为70‑80wt%，所述陈化的时间为3‑5h。
4.根据权利要求2所述的制备方法，其特征在于，步骤S2中所述Ti‑Al纳米粉体、铝盐和
尿素的质量比为3‑5:4‑7:25‑35，所述镉盐、钴盐、铝盐的摩尔比为0.01‑0.02:1:2；所述镉
盐选自氯化镉、硝酸镉中的至少一种；所述钴盐选自硝酸钴、氯化钴中的至少一种；所述铝
盐选自氯化铝、硝酸铝、硫酸铝中的至少一种；所述加热搅拌反应的温度为75‑85℃，时间为
5‑7h；所述煅烧为二段式煅烧，首先在温度为400‑500℃煅烧1‑2h，然后在温度为900‑1200
℃煅烧1‑2h。
5.根据权利要求2所述的制备方法，其特征在于，步骤S3中所述铬盐、钇盐、铜盐的摩尔
比为0.02‑0.03：2:1‑2，所述铬盐选自氯化铬、硝酸铬中的至少一种，所述钇盐为硝酸钇；所
述铜盐选自硫酸铜、氯化铜、硝酸铜中的至少一种；所述钇盐、柠檬酸、Ti‑Al氧化物@Cd掺

杂‑CoAl2O4粉体、乙二醇的质量比为4‑7:20‑30:12‑15:4‑6，所述加热搅拌反应的温度为65‑
70℃，时间为2‑4h；所述煅烧的温度为700‑900℃，时间为1‑
