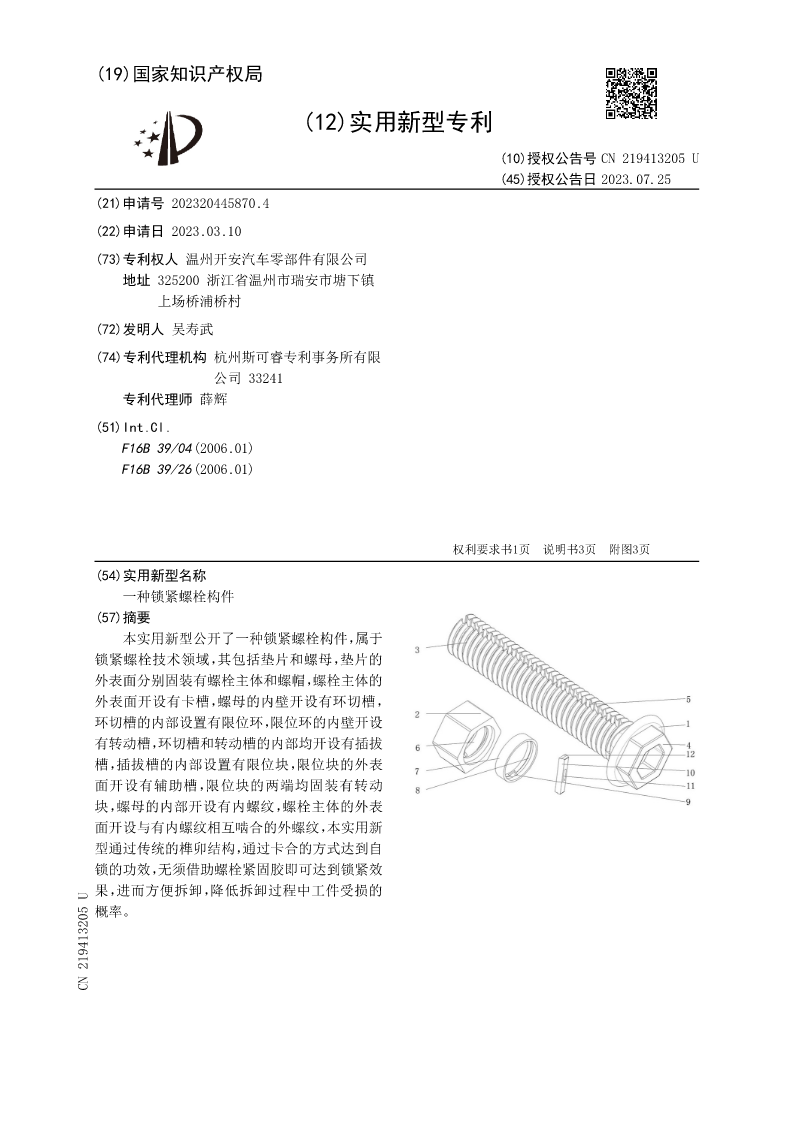

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN219413205U
(45)授权公告日2023.07.25
(21)申请号202320445870.4
(22)申请日2023.03.10
(73)专利权人温州开安汽车零部件有限公司
地址325200浙江省温州市瑞安市塘下镇
上场桥浦桥村
(72)发明人吴寿武
(74)专利代理机构杭州斯可睿专利事务所有限
公司33241
专利代理师薛辉
(51)Int.Cl.
F16B39/04(2006.01)
F16B39/26(2006.01)

权利要求书1页说明书3页附图3页
(54)实用新型名称
一种锁紧螺栓构件
(57)摘要
本实用新型公开了一种锁紧螺栓构件，属于
锁紧螺栓技术领域，其包括垫片和螺母，垫片的
外表面分别固装有螺栓主体和螺帽，螺栓主体的
外表面开设有卡槽，螺母的内壁开设有环切槽，
环切槽的内部设置有限位环，限位环的内壁开设
有转动槽，环切槽和转动槽的内部均开设有插拔
槽，插拔槽的内部设置有限位块，限位块的外表
面开设有辅助槽，限位块的两端均固装有转动
块，螺母的内部开设有内螺纹，螺栓主体的外表
面开设与有内螺纹相互啮合的外螺纹，本实用新
型通过传统的榫卯结构，通过卡合的方式达到自
锁的功效，无须借助螺栓紧固胶即可达到锁紧效
果，进而方便拆卸，降低拆卸过程中工件受损的
概率。
CN219413205U

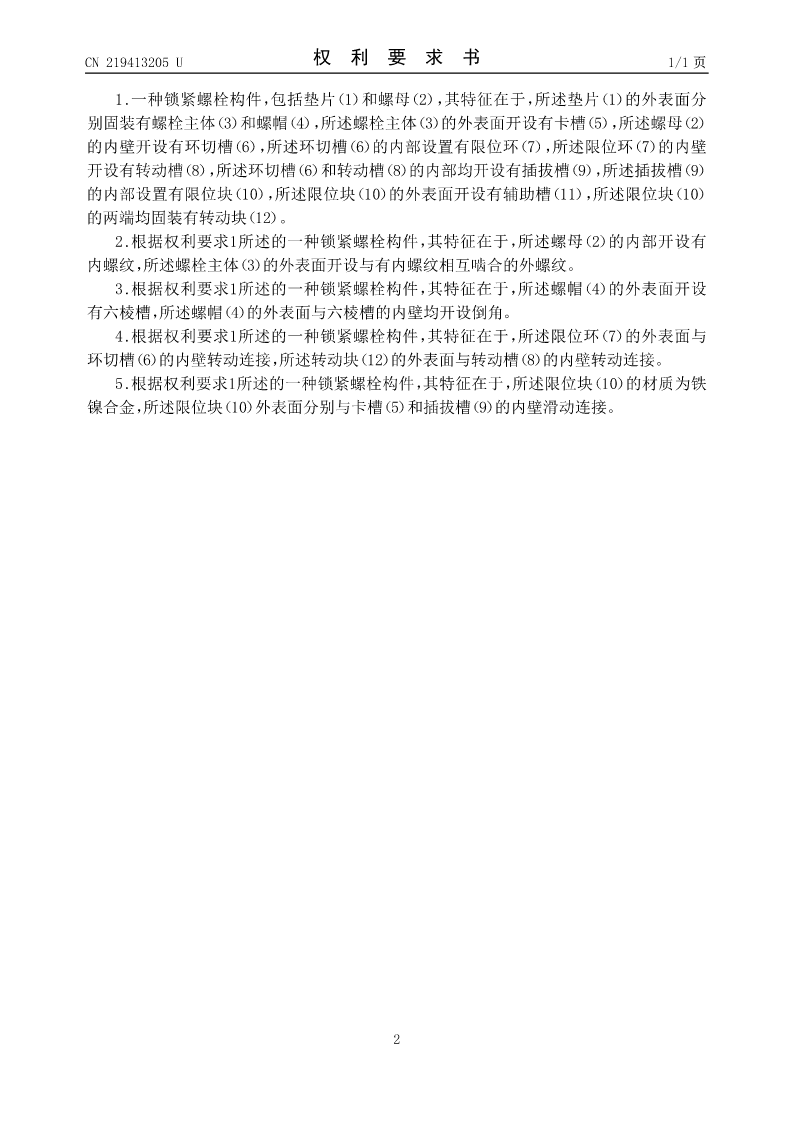

CN219413205U权利要求书1/1页

1.一种锁紧螺栓构件，包括垫片（1）和螺母（2），其特征在于，所述垫片（1）的外表面分
别固装有螺栓主体（3）和螺帽（4），所述螺栓主体（3）的外表面开设有卡槽（5），所述螺母（2）
的内壁开设有环切槽（6），所述环切槽（6）的内部设置有限位环（7），所述限位环（7）的内壁
开设有转动槽（8），所述环切槽（6）和转动槽（8）的内部均开设有插拔槽（9），所述插拔槽（9）
的内部设置有限位块（10），所述限位块（10）的外表面开设有辅助槽（11），所述限位块（10）
的两端均固装有转动块（12）。
2.根据权利要求1所述的一种锁紧螺栓构件，其特征在于，所述螺母（2）的内部开设有
内螺纹，所述螺栓主体（3）的外表面开设与有内螺纹相互啮合的外螺纹。
3.根据权利要求1所述的一种锁紧螺栓构件，其特征在于，所述螺帽（4）的外表面开设
有六棱槽，所述螺帽（4）的外表面与六棱槽的内壁均开设倒角。
4.根据权利要求1所述的一种锁紧螺栓构件，其特征在于，所述限位环（7）的外表面与
环切槽（6）的内壁转动连接，所述转动块（12）的外表面与转动槽（8）的内壁转动连接。
5.根据权利要求1所述的一种锁紧螺栓构件，其特征在于，所述限位块（10）的材质为铁
镍合金，所述限位块（10）外表面分别与卡槽（5）和插拔槽（9）的内壁滑动连接。

2

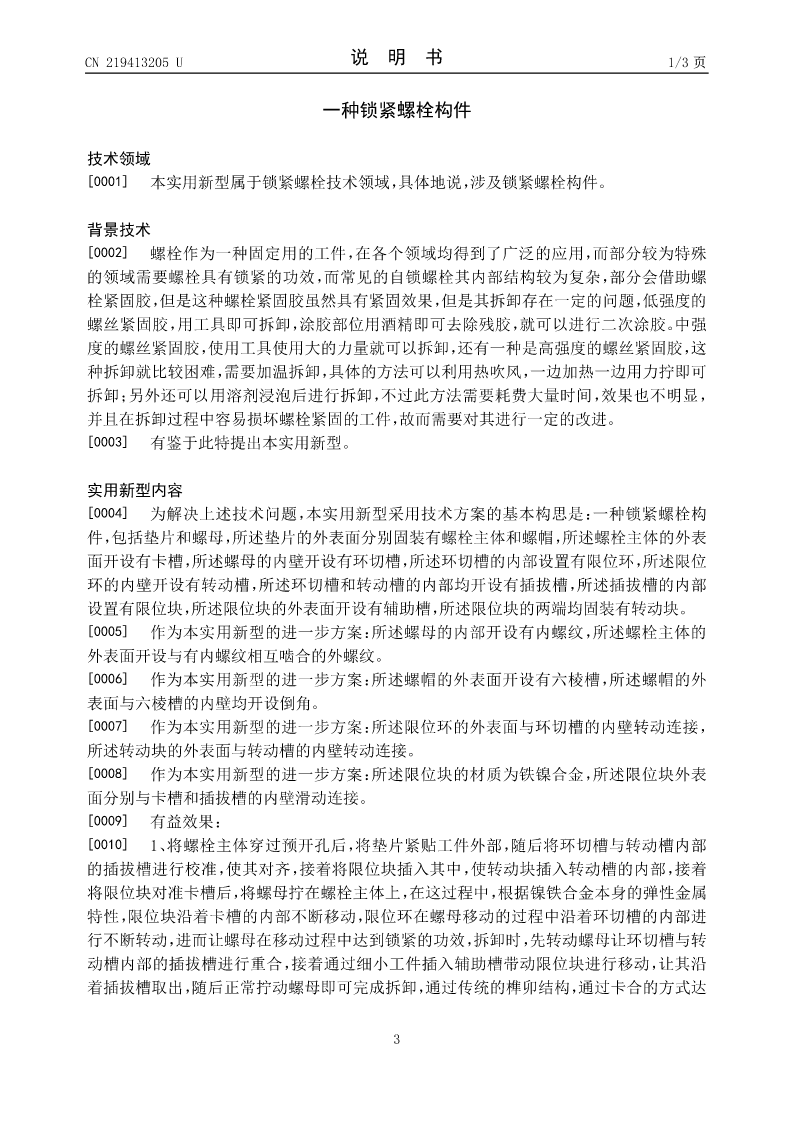

CN219413205U说明书1/3页

一种锁紧螺栓构件

技术领域
[0001]本实用新型属于锁紧螺栓技术领域，具体地说，涉及锁紧螺栓构件。

背景技术
[0002]螺栓作为一种固定用的工件，在各个领域均得到了广泛的应用，而部分较为特殊
的领域需要螺栓具有锁紧的功效，而常见的自锁螺栓其内部结构较为复杂，部分会借助螺
栓紧固胶，但是这种螺栓紧固胶虽然具有紧固效果，但是其拆卸存在一定的问题，低强度的
螺丝紧固胶，用工具即可拆卸，涂胶部位用酒精即可去除残胶，就可以进行二次涂胶。中强
度的螺丝紧固胶，使用工具使用大的力量就可以拆卸，还有一种是高强度的螺丝紧固胶，这
种拆卸就比较困难，需要加温拆卸，具体的方法可以利用热吹风，一边加热一边用力拧即可
拆卸；另外还可以用溶剂浸泡后进行拆卸，不过此方法需要耗费大量时间，效果也不明显，
并且在拆卸过程中容易损坏螺栓紧固的工件，故而需要对其进行一定的改进。
[0003]有鉴于此特提出本实用新型。

实用新型内容
[0004]为解决上述技术问题，本实用新型采用技术方案的基本构思是：一种锁紧螺栓构
件，包括垫片和螺母，所述垫片的外表面分别固装有螺栓主体和螺帽，所述螺栓主体的外表
面开设有卡槽，所述螺母的内壁开设有环切槽，所述环切槽的内部设置有限位环，所述限位
环的内壁开设有转动槽，所述环切槽和转动槽的内部均开设有插拔槽，所述插拔槽的内部
设置有限位块，所述限位块的外表面开设有辅助槽，所述限位块的两端均固装有转动块。
[0005]作为本实用新型的进一步方案：所述螺母的内部开设有内螺纹，所述螺栓主体的
外表面开设与有内螺纹相互啮合的外螺纹。
[0006]作为本实用新型的进一步方案：所述螺帽的外表面开设有六棱槽，所述螺帽的外
表面与六棱槽的内壁均开设倒角。
[0007]作为本实用新型的进一步方案：所述限位环的外表面与环切槽的内壁转动连接，
所述转动块的外表面
