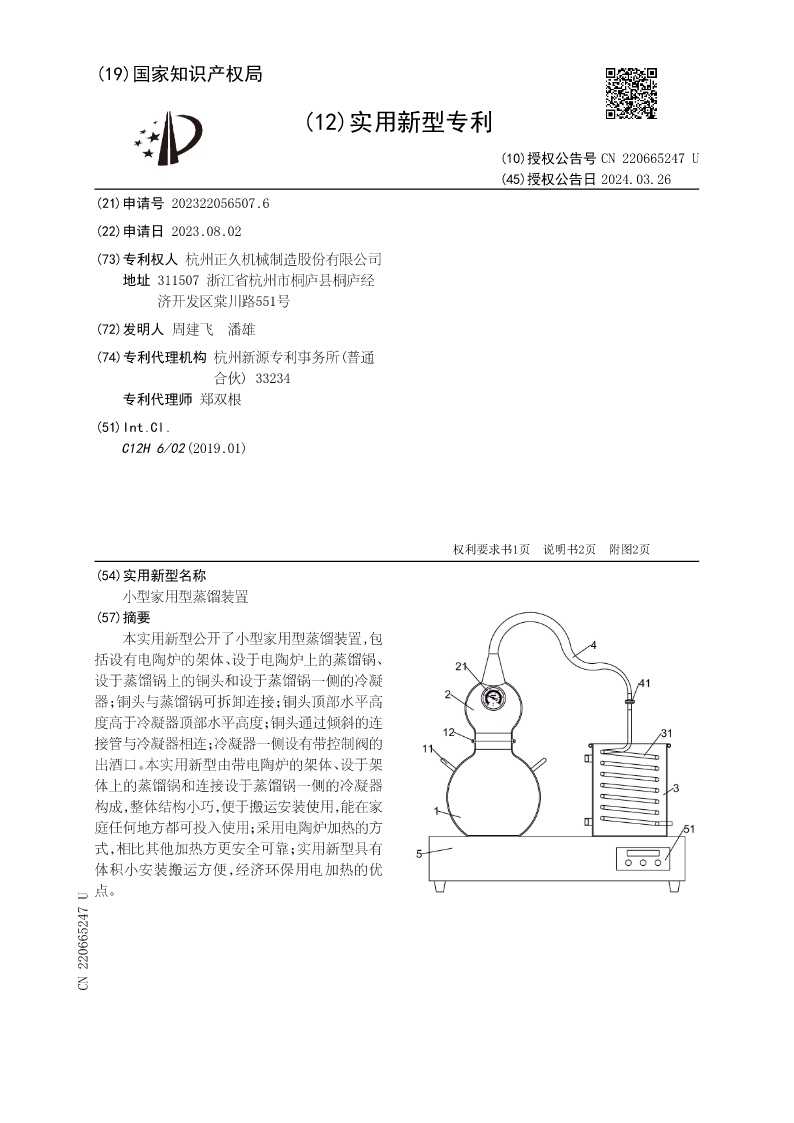

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN220665247U
(45)授权公告日2024.03.26
(21)申请号202322056507.6
(22)申请日2023.08.02

(73)专利权人杭州正久机械制造股份有限公司
地址311507浙江省杭州市桐庐县桐庐经
济开发区棠川路551号
(72)发明人周建飞潘雄
(74)专利代理机构杭州新源专利事务所(普通
合伙)33234
专利代理师郑双根
(51)Int.Cl.
C12H6/02(2019.01)

权利要求书1页说明书2页附图2页
(54)实用新型名称
小型家用型蒸馏装置
(57)摘要
本实用新型公开了小型家用型蒸馏装置,包
括设有电陶炉的架体、设于电陶炉上的蒸馏锅、
设于蒸馏锅上的铜头和设于蒸馏锅一侧的冷凝
器；铜头与蒸馏锅可拆卸连接；铜头顶部水平高
度高于冷凝器顶部水平高度；铜头通过倾斜的连
接管与冷凝器相连；冷凝器一侧设有带控制阀的
出酒口。本实用新型由带电陶炉的架体、设于架
体上的蒸馏锅和连接设于蒸馏锅一侧的冷凝器
构成，整体结构小巧，便于搬运安装使用，能在家
庭任何地方都可投入使用；采用电陶炉加热的方
式，相比其他加热方更安全可靠；实用新型具有
体积小安装搬运方便，经济环保用电加热的优
点。
CN220665247U

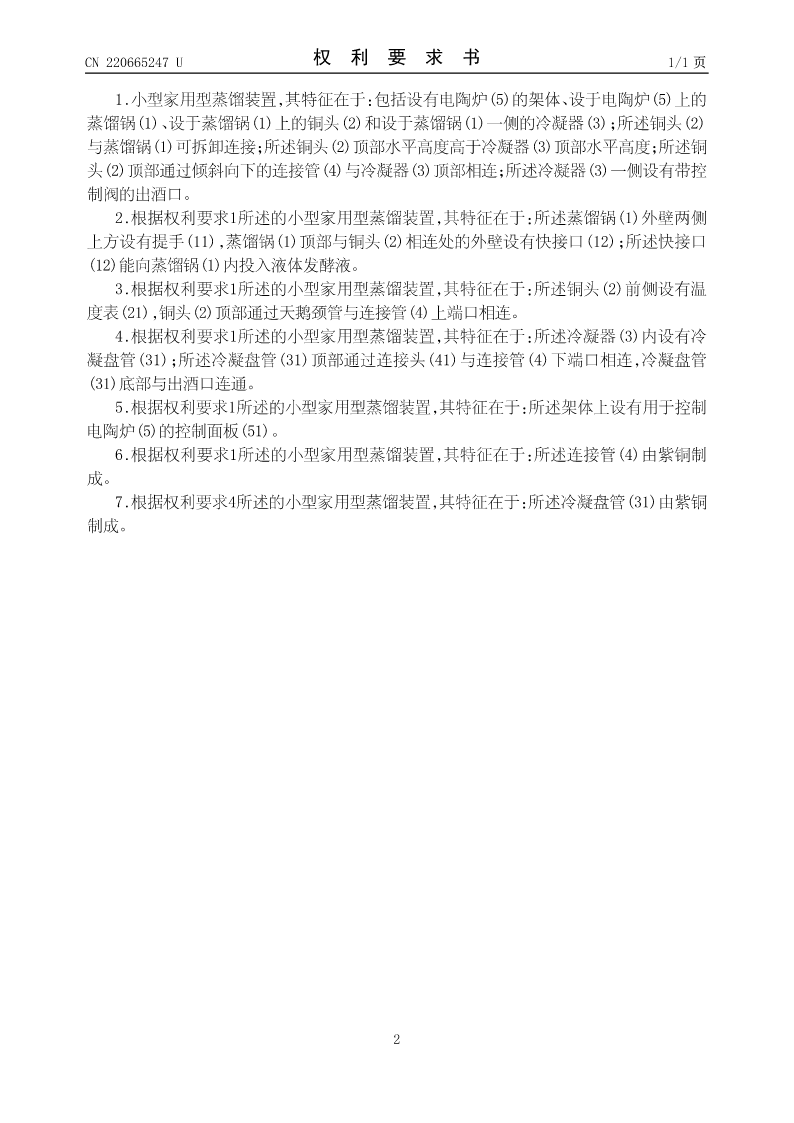

CN220665247U权利要求书1/1页

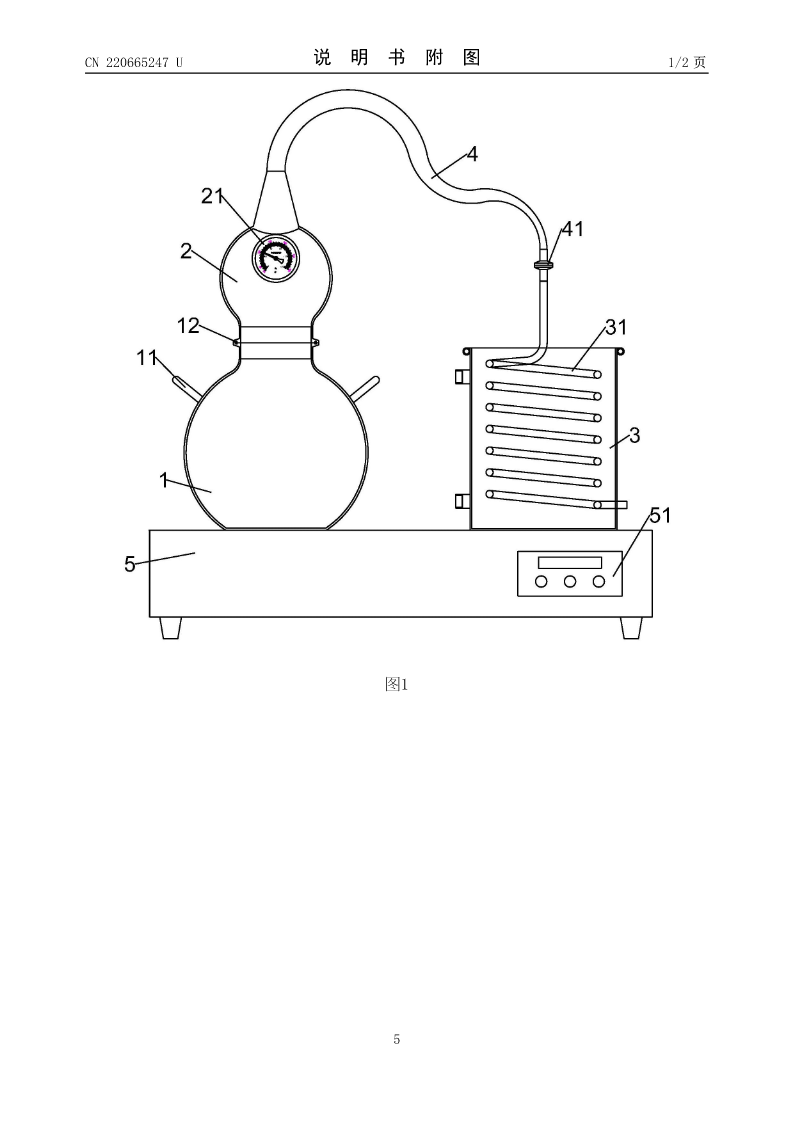

1.小型家用型蒸馏装置，其特征在于：包括设有电陶炉(5)的架体、设于电陶炉(5)上的
蒸馏锅(1)、设于蒸馏锅(1)上的铜头(2)和设于蒸馏锅(1)一侧的冷凝器(3)；所述铜头(2)
与蒸馏锅(1)可拆卸连接；所述铜头(2)顶部水平高度高于冷凝器(3)顶部水平高度；所述铜
头(2)顶部通过倾斜向下的连接管(4)与冷凝器(3)顶部相连；所述冷凝器(3)一侧设有带控
制阀的出酒口。
2.根据权利要求1所述的小型家用型蒸馏装置，其特征在于：所述蒸馏锅(1)外壁两侧
上方设有提手(11)，蒸馏锅(1)顶部与铜头(2)相连处的外壁设有快接口(12)；所述快接口
(12)能向蒸馏锅(1)内投入液体发酵液。
3.根据权利要求1所述的小型家用型蒸馏装置，其特征在于：所述铜头(2)前侧设有温
度表(21)，铜头(2)顶部通过天鹅颈管与连接管(4)上端口相连。
4.根据权利要求1所述的小型家用型蒸馏装置，其特征在于：所述冷凝器(3)内设有冷
凝盘管(31)；所述冷凝盘管(31)顶部通过连接头(41)与连接管(4)下端口相连，冷凝盘管
(31)底部与出酒口连通。
5.根据权利要求1所述的小型家用型蒸馏装置，其特征在于：所述架体上设有用于控制
电陶炉(5)的控制面板(51)。
6.根据权利要求1所述的小型家用型蒸馏装置，其特征在于：所述连接管(4)由紫铜制
成。
7.根据权利要求4所述的小型家用型蒸馏装置，其特征在于：所述冷凝盘管(31)由紫铜
制成。

2

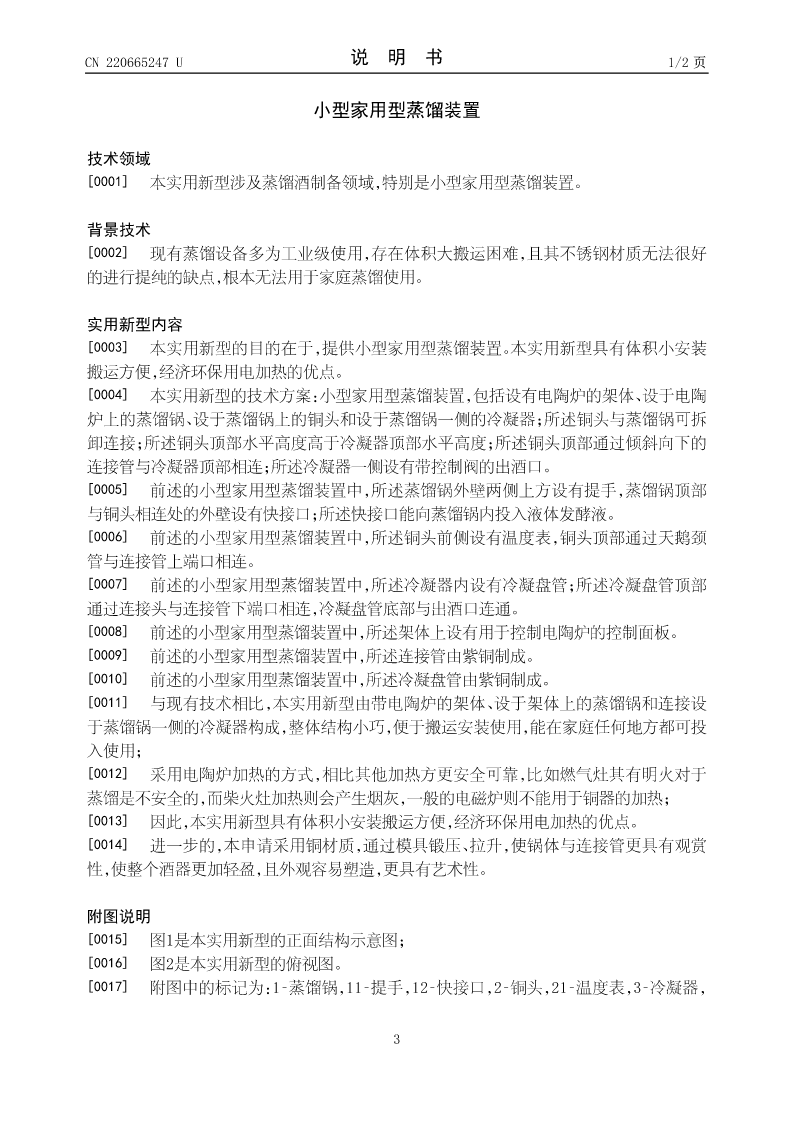

CN220665247U说明书1/2页

小型家用型蒸馏装置

技术领域
[0001]本实用新型涉及蒸馏酒制备领域，特别是小型家用型蒸馏装置。

背景技术
[0002]现有蒸馏设备多为工业级使用，存在体积大搬运困难，且其不锈钢材质无法很好
的进行提纯的缺点，根本无法用于家庭蒸馏使用。

实用新型内容
[0003]本实用新型的目的在于，提供小型家用型蒸馏装置。本实用新型具有体积小安装
搬运方便，经济环保用电加热的优点。
[0004]本实用新型的技术方案：小型家用型蒸馏装置，包括设有电陶炉的架体、设于电陶
炉上的蒸馏锅、设于蒸馏锅上的铜头和设于蒸馏锅一侧的冷凝器；所述铜头与蒸馏锅可拆
卸连接；所述铜头顶部水平高度高于冷凝器顶部水平高度；所述铜头顶部通过倾斜向下的
连接管与冷凝器顶部相连；所述冷凝器一侧设有带控制阀的出酒口。
[0005]前述的小型家用型蒸馏装置中，所述蒸馏锅外壁两侧上方设有提手，蒸馏锅顶部
与铜头相连处的外壁设有快接口；所述快接口能向蒸馏锅内投入液体发酵液。
[0006]前述的小型家用型蒸馏装置中，所述铜头前侧设有温度表，铜头顶部通过天鹅颈
管与连接管上端口相连。
[0007]前述的小型家用型蒸馏装置中，所述冷凝器内设有冷凝盘管；所述冷凝盘管顶部
通过连接头与连接管下端口相连，冷凝盘管底部与出酒口连通。
[0008]前述的小型家用型蒸馏装置中，所述架体上设有用于控制电陶炉的控制面板。
[0009]前述的小型家用型蒸馏装置中，所述连接管由紫铜制成。
[0010]前述的小型家用型蒸馏装置中，所述冷凝盘管由紫铜制成。
[0011]与现有技术相比，本实用新型由带电陶炉的架体、设于架体上的蒸馏锅和连接设
于蒸馏锅一侧的冷凝器构成，整体结构小巧，便于搬运安装使用，能在家庭任何地方都可投
入使用；

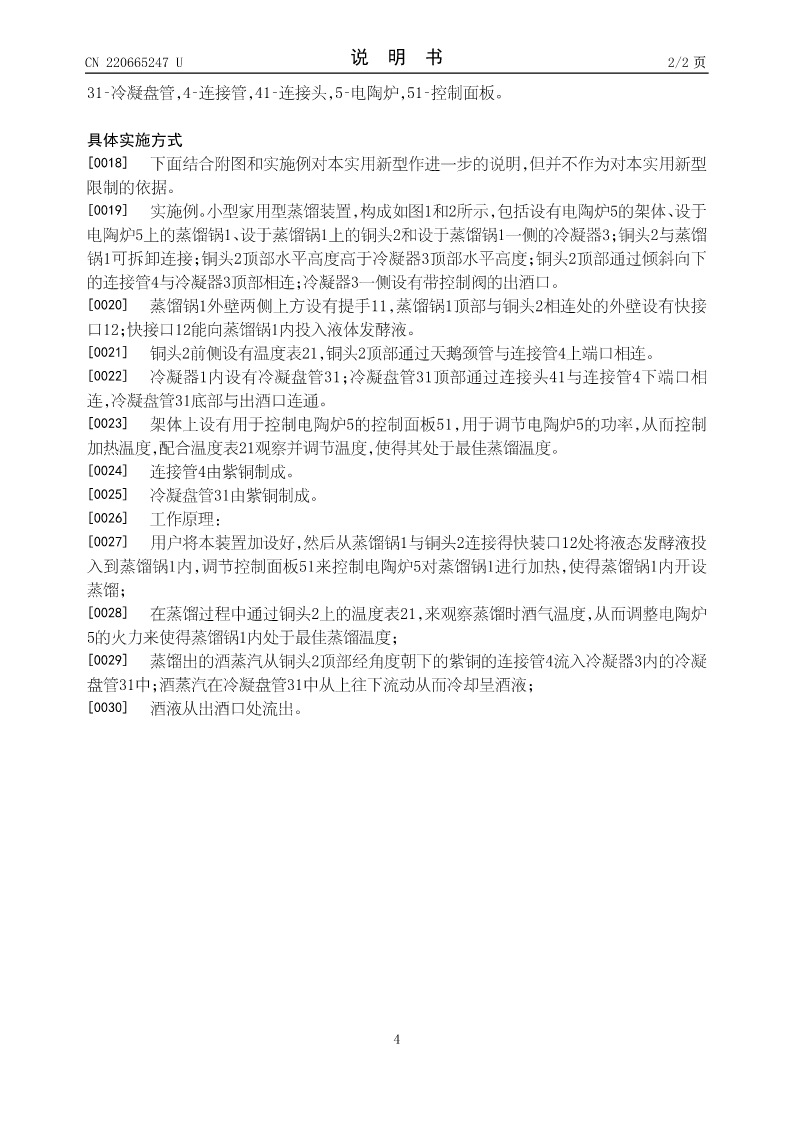

[0012]采用电陶炉加
