CN202211355200X一种5G网络数字孪生建模方法,装置,计算机设备和存储介质.pdf

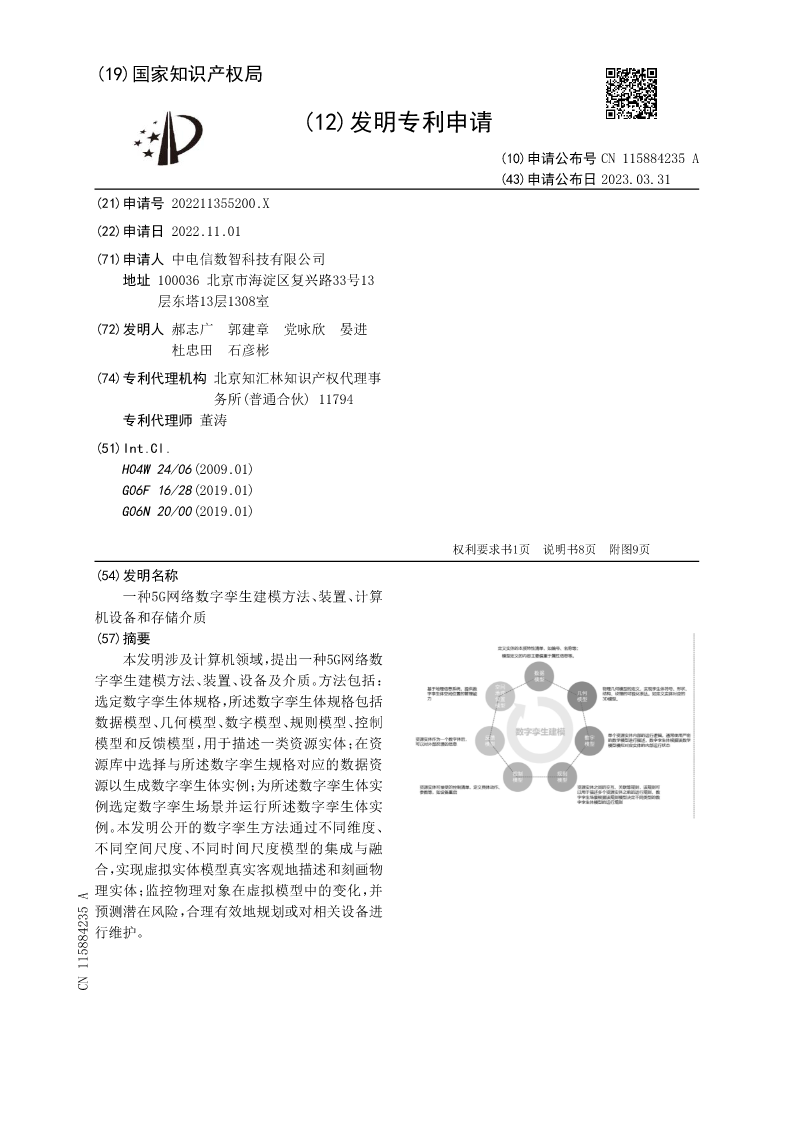

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN115884235A
(43)申请公布日2023.03.31
(21)申请号202211355200.X
(22)申请日2022.11.01
(71)申请人中电信数智科技有限公司
地址100036北京市海淀区复兴路33号13
层东塔13层1308室
(72)发明人郝志广郭建章党咏欣晏进
杜忠田石彦彬
(74)专利代理机构北京知汇林知识产权代理事
务所(普通合伙)11794
专利代理师董涛
(51)Int.Cl.
H04W24/06(2009.01)
G06F16/28(2019.01)
G06N20/00(2019.01)

权利要求书1页说明书8页附图9页
(54)发明名称
一种5G网络数字孪生建模方法、装置、计算
机设备和存储介质
(57)摘要
本发明涉及计算机领域，提出一种5G网络数
字孪生建模方法、装置、设备及介质。方法包括：
选定数字孪生体规格，所述数字孪生体规格包括
数据模型、几何模型、数字模型、规则模型、控制
模型和反馈模型，用于描述一类资源实体；在资
源库中选择与所述数字孪生规格对应的数据资
源以生成数字孪生体实例；为所述数字孪生体实
例选定数字孪生场景并运行所述数字孪生体实
例。本发明公开的数字孪生方法通过不同维度、
不同空间尺度、不同时间尺度模型的集成与融
合，实现虚拟实体模型真实客观地描述和刻画物
理实体；监控物理对象在虚拟模型中的变化，并
预测潜在风险，合理有效地规划或对相关设备进
行维护。
CN115884235A

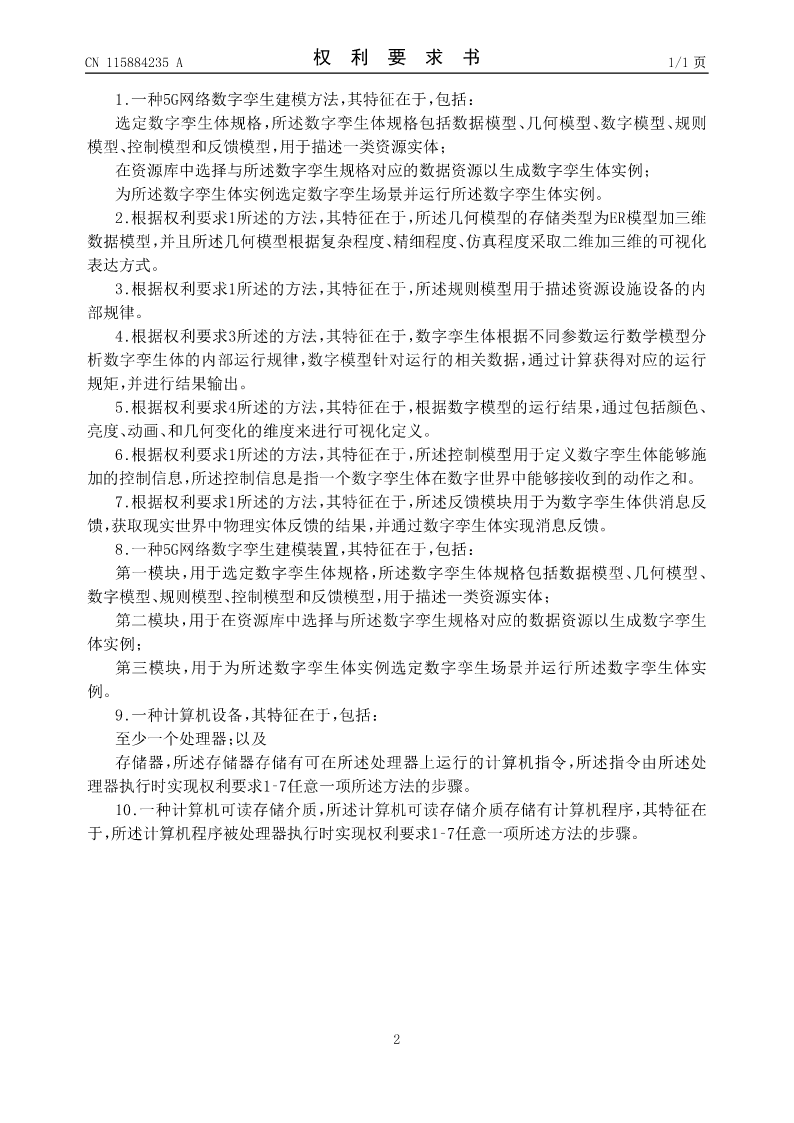

CN115884235A权利要求书1/1页

1.一种5G网络数字孪生建模方法，其特征在于，包括：
选定数字孪生体规格，所述数字孪生体规格包括数据模型、几何模型、数字模型、规则
模型、控制模型和反馈模型，用于描述一类资源实体；
在资源库中选择与所述数字孪生规格对应的数据资源以生成数字孪生体实例；
为所述数字孪生体实例选定数字孪生场景并运行所述数字孪生体实例。
2.根据权利要求1所述的方法，其特征在于，所述几何模型的存储类型为ER模型加三维
数据模型，并且所述几何模型根据复杂程度、精细程度、仿真程度采取二维加三维的可视化
表达方式。
3.根据权利要求1所述的方法，其特征在于，所述规则模型用于描述资源设施设备的内
部规律。
4.根据权利要求3所述的方法，其特征在于，数字孪生体根据不同参数运行数学模型分
析数字孪生体的内部运行规律，数字模型针对运行的相关数据，通过计算获得对应的运行
规矩，并进行结果输出。
5.根据权利要求4所述的方法，其特征在于，根据数字模型的运行结果，通过包括颜色、
亮度、动画、和几何变化的维度来进行可视化定义。
6.根据权利要求1所述的方法，其特征在于，所述控制模型用于定义数字孪生体能够施
加的控制信息，所述控制信息是指一个数字孪生体在数字世界中能够接收到的动作之和。
7.根据权利要求1所述的方法，其特征在于，所述反馈模块用于为数字孪生体供消息反
馈，获取现实世界中物理实体反馈的结果，并通过数字孪生体实现消息反馈。
8.一种5G网络数字孪生建模装置，其特征在于，包括：
第一模块，用于选定数字孪生体规格，所述数字孪生体规格包括数据模型、几何模型、
数字模型、规则模型、控制模型和反馈模型，用于描述一类资源实体；
第二模块，用于在资源库中选择与所述数字孪生规格对应的数据资源以生成数字孪生
体实例；
第三模块，用于为所述数字孪生体实例选定数字孪生场景并运行所述数字孪生体实
例。
9.一种计算机设备，其特征在于，包括：
至少一个处理器；以及
存储器，所述存储器存储有可在所述处理器上运行的计算机指令，所述指令由所述处
理器执行时实现权利要求1‑7任意一项所述方法的步骤。
10.一种计算机可读存储介质，所述计算机可读存储介质存储有计算机程序，其特征在
于，所述计算机程序被处理器执行时实现权利要求1‑7任意一项所述方法的步骤。

2

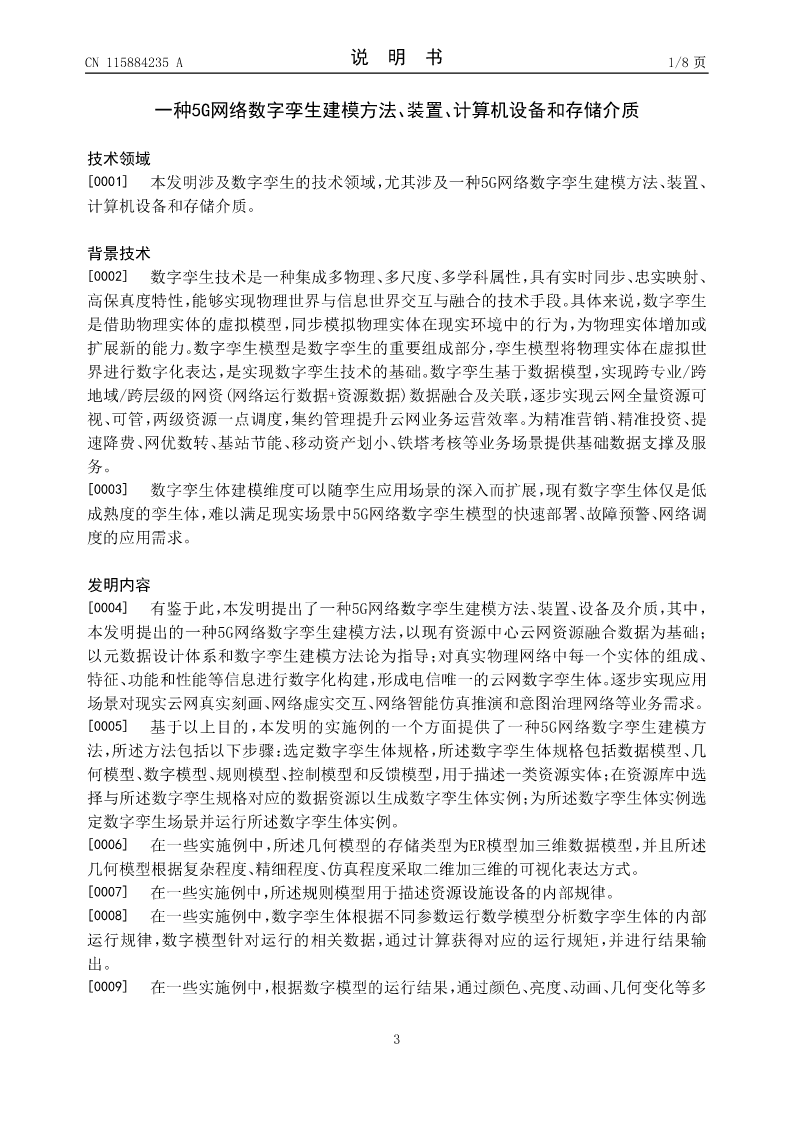

CN115884235A说明书1/8页

一种5G网络数字孪生建模方法、装置、计算机设备和存储介质

技术领域
[0001]本发明涉及数字孪生的技术领域，尤其涉及一种5G网络数字孪生建模方法、装置、
计算机设备和存储介质。

背景技术
[0002]数字孪生技术是一种集成多物理、多尺度、多学科属性，具有实时同步、忠实映射、
高保真度特性，能够实现物理世界与信息世界交互与融合的技术手段。具体来说，数字孪生
是借助物理实体的虚拟模型，同步模拟物理实体在现实环境中的行为，为物理实体增加或
扩展新的能力。数字孪生模型是数字孪生的重要组成部分，孪生模型将物理实体在虚拟世
界进行数字化表达，是实现数字孪生技术的基础。数字孪生基于数据模型，实现跨专业/跨
地域/跨层级的网资(网络运行数据+资源数据
