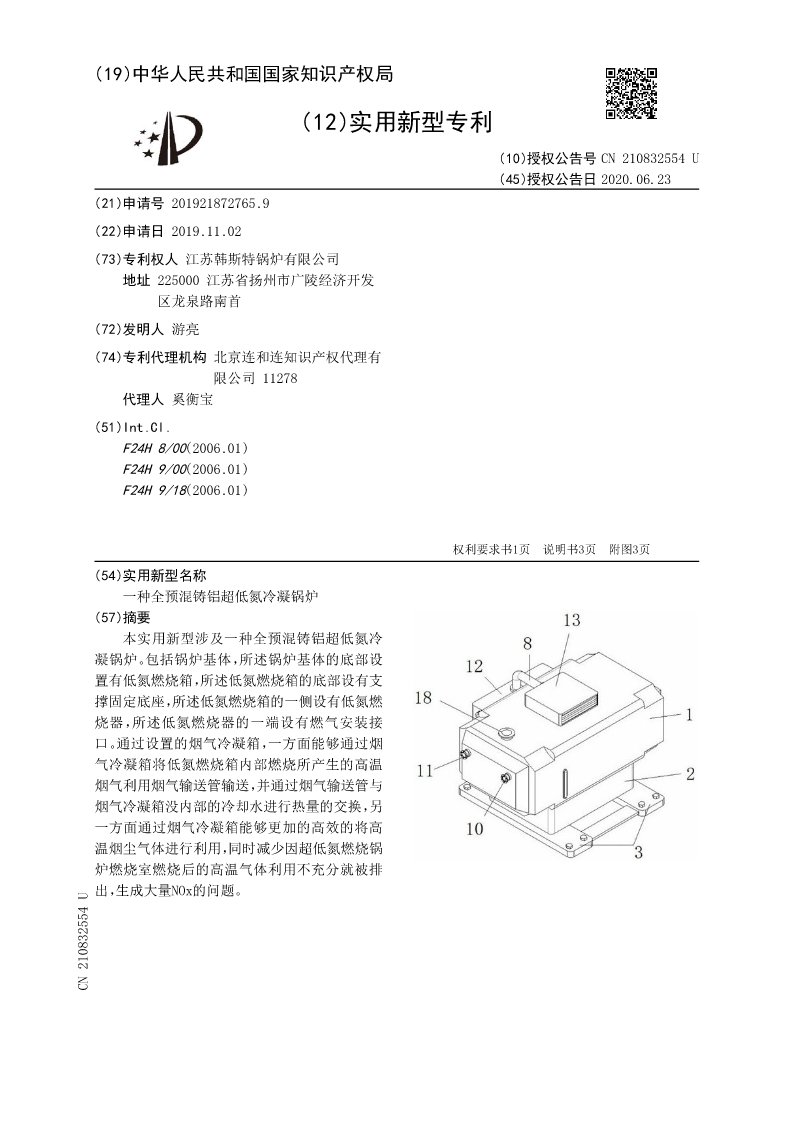

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN210832554U
(45)授权公告日2020.06.23
(21)申请号201921872765.9
(22)申请日2019.11.02
(73)专利权人江苏韩斯特锅炉有限公司
地址225000江苏省扬州市广陵经济开发
区龙泉路南首
(72)发明人游亮
(74)专利代理机构北京连和连知识产权代理有
限公司11278
代理人奚衡宝
(51)Int.Cl.
F24H8/00(2006.01)
F24H9/00(2006.01)
F24H9/18(2006.01)

权利要求书1页说明书3页附图3页
(54)实用新型名称
一种全预混铸铝超低氮冷凝锅炉
(57)摘要
本实用新型涉及一种全预混铸铝超低氮冷
凝锅炉。包括锅炉基体，所述锅炉基体的底部设
置有低氮燃烧箱，所述低氮燃烧箱的底部设有支
撑固定底座，所述低氮燃烧箱的一侧设有低氮燃
烧器，所述低氮燃烧器的一端设有燃气安装接
口。通过设置的烟气冷凝箱，一方面能够通过烟
气冷凝箱将低氮燃烧箱内部燃烧所产生的高温
烟气利用烟气输送管输送，并通过烟气输送管与
烟气冷凝箱没内部的冷却水进行热量的交换，另
一方面通过烟气冷凝箱能够更加的高效的将高
温烟尘气体进行利用，同时减少因超低氮燃烧锅
炉燃烧室燃烧后的高温气体利用不充分就被排
出，生成大量NOx的问题。
CN210832554U

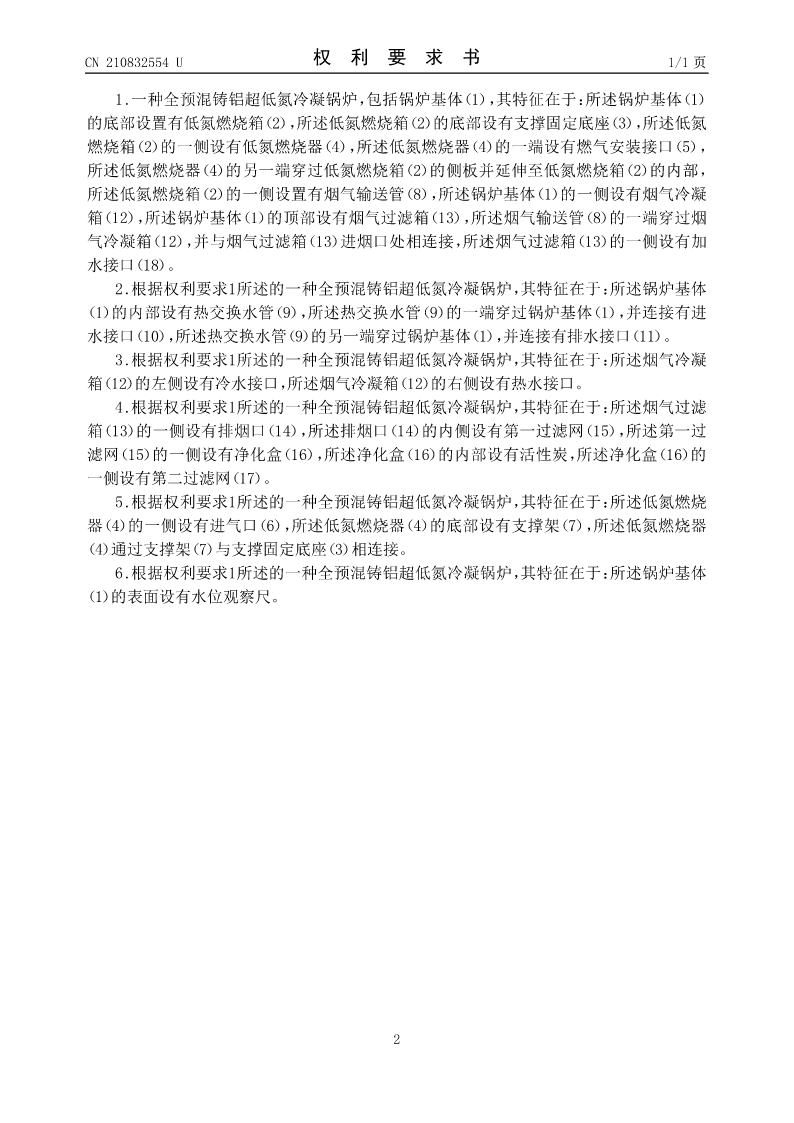

CN210832554U权利要求书1/1页

1.一种全预混铸铝超低氮冷凝锅炉，包括锅炉基体（1），其特征在于：所述锅炉基体（1）
的底部设置有低氮燃烧箱（2），所述低氮燃烧箱（2）的底部设有支撑固定底座（3），所述低氮
燃烧箱（2）的一侧设有低氮燃烧器（4），所述低氮燃烧器（4）的一端设有燃气安装接口（5），
所述低氮燃烧器（4）的另一端穿过低氮燃烧箱（2）的侧板并延伸至低氮燃烧箱（2）的内部，
所述低氮燃烧箱（2）的一侧设置有烟气输送管（8），所述锅炉基体（1）的一侧设有烟气冷凝
箱（12），所述锅炉基体（1）的顶部设有烟气过滤箱（13），所述烟气输送管（8）的一端穿过烟
气冷凝箱（12），并与烟气过滤箱（13）进烟口处相连接，所述烟气过滤箱（13）的一侧设有加
水接口（18）。
2.根据权利要求1所述的一种全预混铸铝超低氮冷凝锅炉，其特征在于：所述锅炉基体
（1）的内部设有热交换水管（9），所述热交换水管（9）的一端穿过锅炉基体（1），并连接有进
水接口（10），所述热交换水管（9）的另一端穿过锅炉基体（1），并连接有排水接口（11）。
3.根据权利要求1所述的一种全预混铸铝超低氮冷凝锅炉，其特征在于：所述烟气冷凝
箱（12）的左侧设有冷水接口，所述烟气冷凝箱（12）的右侧设有热水接口。
4.根据权利要求1所述的一种全预混铸铝超低氮冷凝锅炉，其特征在于：所述烟气过滤
箱（13）的一侧设有排烟口（14），所述排烟口（14）的内侧设有第一过滤网（15），所述第一过
滤网（15）的一侧设有净化盒（16），所述净化盒（16）的内部设有活性炭，所述净化盒（16）的
一侧设有第二过滤网（17）。
5.根据权利要求1所述的一种全预混铸铝超低氮冷凝锅炉，其特征在于：所述低氮燃烧
器（4）的一侧设有进气口（6），所述低氮燃烧器（4）的底部设有支撑架（7），所述低氮燃烧器
（4）通过支撑架（7）与支撑固定底座（3）相连接。
6.根据权利要求1所述的一种全预混铸铝超低氮冷凝锅炉，其特征在于：所述锅炉基体
（1）的表面设有水位观察尺。

2

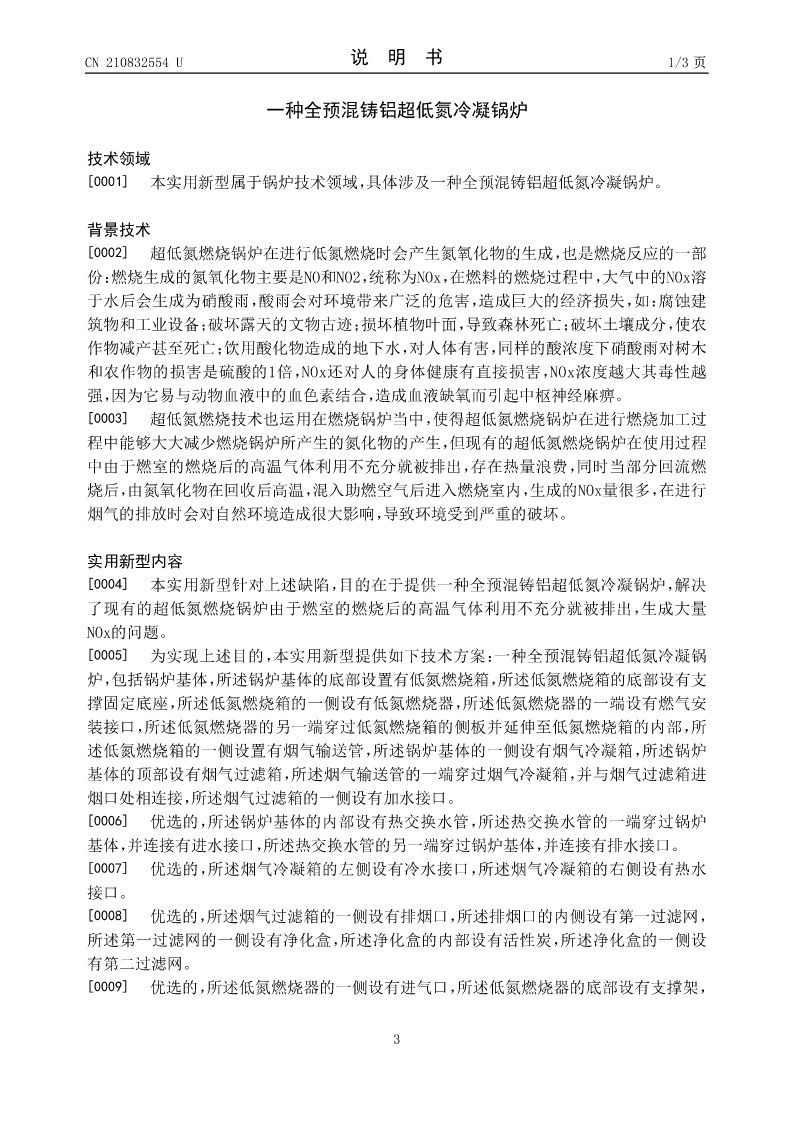

CN210832554U说明书1/3页

一种全预混铸铝超低氮冷凝锅炉

技术领域
[0001]本实用新型属于锅炉技术领域，具体涉及一种全预混铸铝超低氮冷凝锅炉。

背景技术
[0002]超低氮燃烧锅炉在进行低氮燃烧时会产生氮氧化物的生成，也是燃烧反应的一部
份：燃烧生成的氮氧化物主要是NO和NO2，统称为NOx，在燃料的燃烧过程中，大气中的NOx溶
于水后会生成为硝酸雨，酸雨会对环境带来广泛的危害，造成巨大的经济损失，如：腐蚀建
筑物和工业设备；破坏露天的文物古迹；损坏植物叶面，导致森林死亡；破坏土壤成分，使农
作物减产甚至死亡；饮用酸化物造成的地下水，对人体有害，同样的酸浓度下硝酸雨对树木
和农作物的损害是硫酸的1倍，NOx还对人的身体健康有直接损害，NOx浓度越大其毒性越
强，因为它易与动物血液中的血色素结合，造成血液缺氧而引起中枢神经麻痹。
[0003]超低氮燃烧技术也运用在燃烧锅炉当中，使得超低氮燃烧锅炉在进行燃烧加工过
程中能够大大减少燃烧锅炉所产生的氮化物的产生，但现有的超低氮燃烧锅炉在使用过程
中由于燃室的燃烧后的高温气体利用不充分就被排出，存在热量浪费，同时当部分回流燃
烧后，由
