CN2020106858007一种搅拌站自检用校秤装置及其校秤方法.pdf

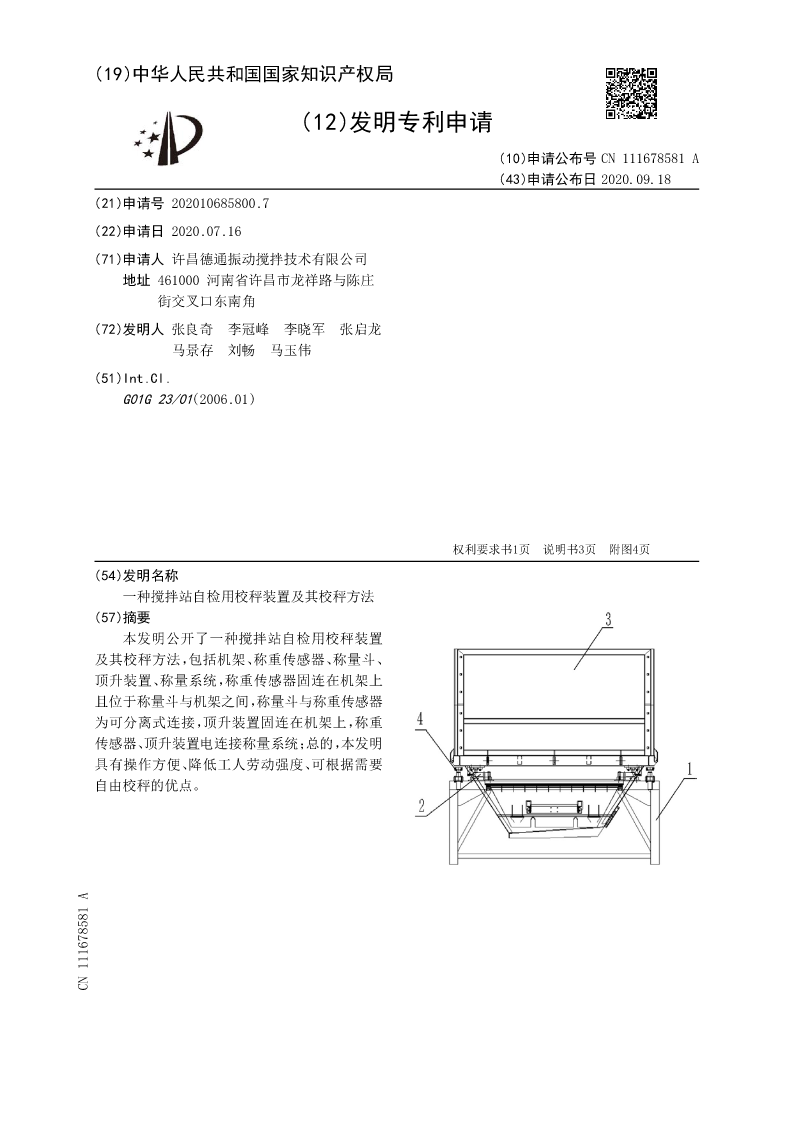

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN111678581A
(43)申请公布日2020.09.18
(21)申请号202010685800.7
(22)申请日2020.07.16
(71)申请人许昌德通振动搅拌技术有限公司
地址461000河南省许昌市龙祥路与陈庄
街交叉口东南角
(72)发明人张良奇李冠峰李晓军张启龙
马景存刘畅马玉伟
(51)Int.Cl.
G01G23/01(2006.01)

权利要求书1页说明书3页附图4页
(54)发明名称
一种搅拌站自检用校秤装置及其校秤方法
(57)摘要
本发明公开了一种搅拌站自检用校秤装置
及其校秤方法，包括机架、称重传感器、称量斗、
顶升装置、称量系统，称重传感器固连在机架上
且位于称量斗与机架之间，称量斗与称重传感器
为可分离式连接，顶升装置固连在机架上，称重
传感器、顶升装置电连接称量系统；总的，本发明
具有操作方便、降低工人劳动强度、可根据需要
自由校秤的优点。
CN111678581A

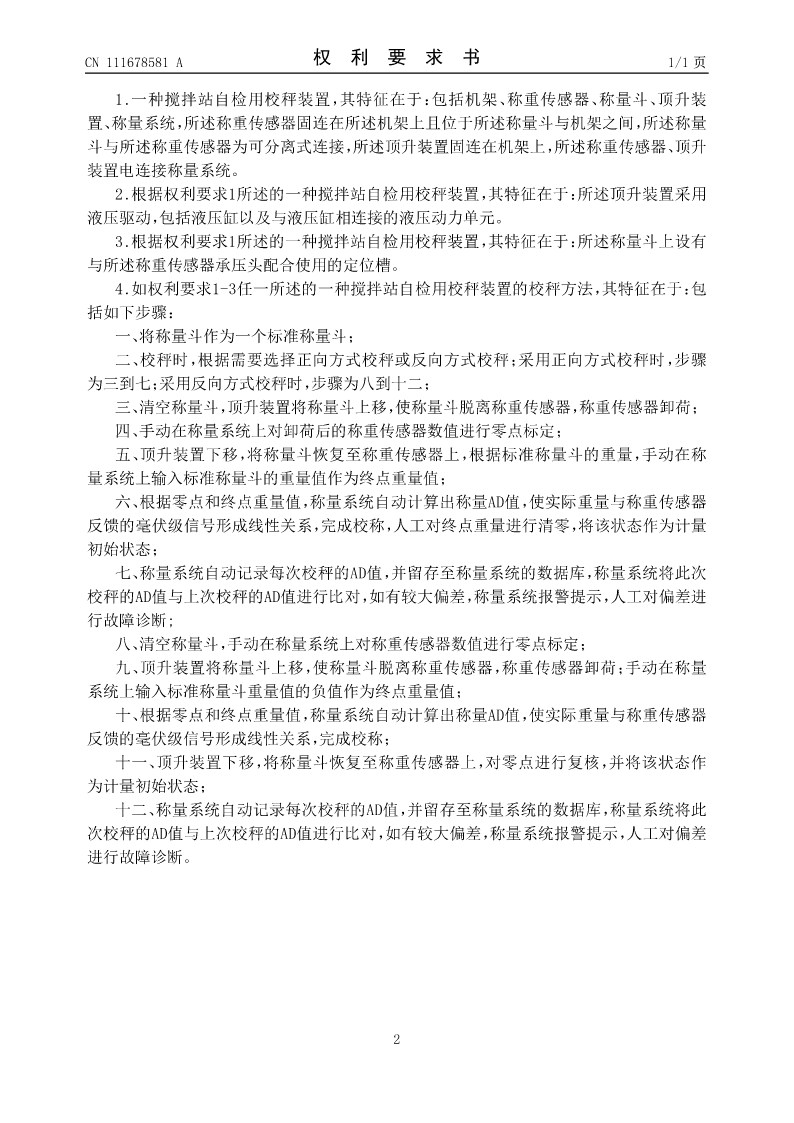

CN111678581A权利要求书1/1页

1.一种搅拌站自检用校秤装置，其特征在于：包括机架、称重传感器、称量斗、顶升装
置、称量系统，所述称重传感器固连在所述机架上且位于所述称量斗与机架之间，所述称量
斗与所述称重传感器为可分离式连接，所述顶升装置固连在机架上，所述称重传感器、顶升
装置电连接称量系统。
2.根据权利要求1所述的一种搅拌站自检用校秤装置，其特征在于：所述顶升装置采用
液压驱动，包括液压缸以及与液压缸相连接的液压动力单元。
3.根据权利要求1所述的一种搅拌站自检用校秤装置，其特征在于：所述称量斗上设有
与所述称重传感器承压头配合使用的定位槽。
4.如权利要求1-3任一所述的一种搅拌站自检用校秤装置的校秤方法，其特征在于：包
括如下步骤：
一、将称量斗作为一个标准称量斗；
二、校秤时，根据需要选择正向方式校秤或反向方式校秤；采用正向方式校秤时，步骤
为三到七；采用反向方式校秤时，步骤为八到十二；
三、清空称量斗，顶升装置将称量斗上移，使称量斗脱离称重传感器，称重传感器卸荷；
四、手动在称量系统上对卸荷后的称重传感器数值进行零点标定；
五、顶升装置下移，将称量斗恢复至称重传感器上，根据标准称量斗的重量，手动在称
量系统上输入标准称量斗的重量值作为终点重量值；
六、根据零点和终点重量值，称量系统自动计算出称量AD值，使实际重量与称重传感器
反馈的毫伏级信号形成线性关系，完成校称，人工对终点重量进行清零，将该状态作为计量
初始状态；
七、称量系统自动记录每次校秤的AD值，并留存至称量系统的数据库，称量系统将此次
校秤的AD值与上次校秤的AD值进行比对，如有较大偏差，称量系统报警提示，人工对偏差进
行故障诊断;
八、清空称量斗，手动在称量系统上对称重传感器数值进行零点标定；
九、顶升装置将称量斗上移，使称量斗脱离称重传感器，称重传感器卸荷；手动在称量
系统上输入标准称量斗重量值的负值作为终点重量值；
十、根据零点和终点重量值，称量系统自动计算出称量AD值，使实际重量与称重传感器
反馈的毫伏级信号形成线性关系，完成校称；
十一、顶升装置下移，将称量斗恢复至称重传感器上，对零点进行复核，并将该状态作
为计量初始状态；
十二、称量系统自动记录每次校秤的AD值，并留存至称量系统的数据库，称量系统将此
次校秤的AD值与上次校秤的AD值进行比对，如有较大偏差，称量系统报警提示，人工对偏差
进行故障诊断。

2

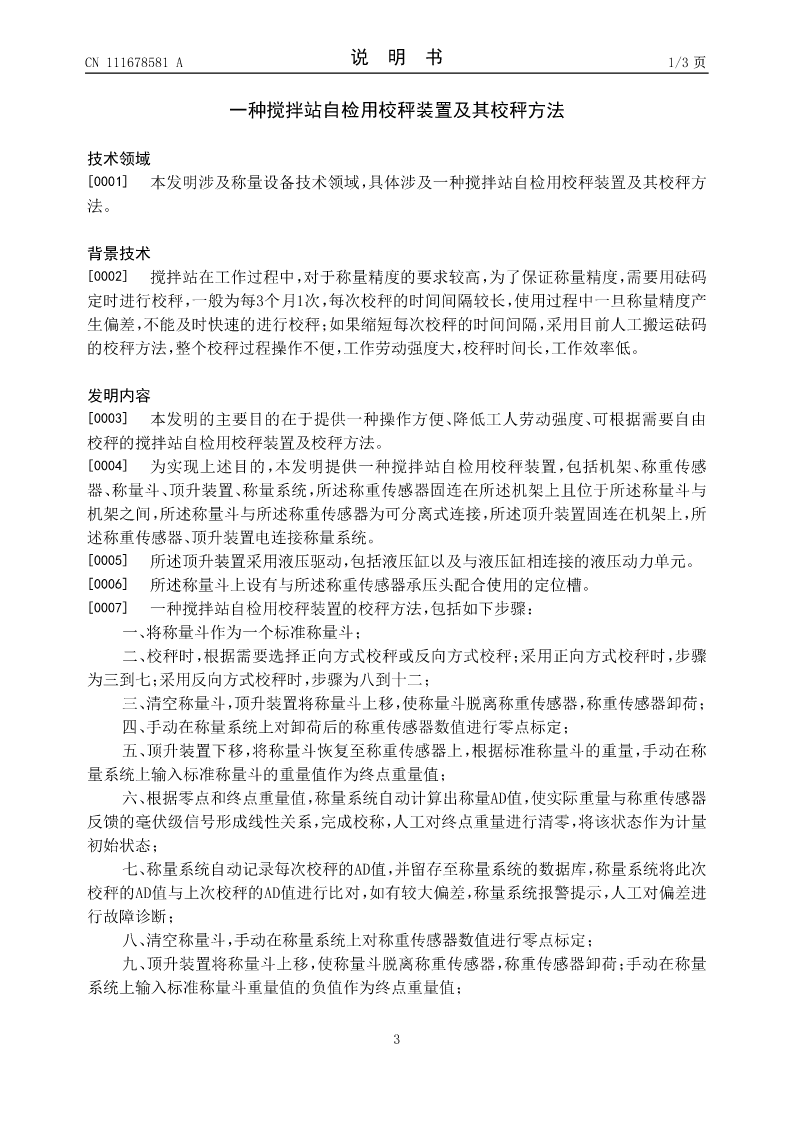

CN111678581A说明书1/3页

一种搅拌站自检用校秤装置及其校秤方法

技术领域
[0001]本发明涉及称量设备技术领域，具体涉及一种搅拌站自检用校秤装置及其校秤方
法。

背景技术
[0002]搅拌站在工作过程中，对于称量精度的要求较高，为了保证称量精度，需要用砝码
定时进行校秤，一般为每3个月1次，每次校秤的时间间隔较长，使用过程中一旦称量精度产
生偏差，不能及时快速的进行校秤；如果缩短每次校秤的时间间隔，采用目前人工搬运砝码
的校秤方法，整个校秤过程操作不便，工作劳动强度大，校秤时间长，工作效率低。

发明内容
[0003]本发明的主要目的在于提供一种操作方便、降低工人劳动强度、可根据需要自由
校秤的搅拌站自检用校秤装置及校秤方法。
[0004]为实现上述目的，本发明提供一种搅拌站自检用校秤装置，包括机架、称重传感
器、称量斗、顶升装置、称量系统，所述称重传感器固连在所述机架上且位于所述称量斗与
机架之间，所述称量斗与所述称重传感器为可分离式连接，所述顶升装置固连在机架上，所
述称重传感器、顶升装置电连接称量系统。
[0005]所述顶升装置采用液压驱动，包括液压缸以及与液压缸相连接的液压动力单元。
[000
