CN2020107722606一种介孔MeUIO-66-Zr MOF材料及其制备方法和应用.pdf 立即下载
2024-08-17
约1.1万字
约16页
0
866KB
举报 版权申诉
预览加载中,请您耐心等待几秒...

CN2020107722606一种介孔MeUIO-66-Zr MOF材料及其制备方法和应用.pdf

CN2020107722606一种介孔MeUIO-66-ZrMOF材料及其制备方法和应用.pdf

预览

免费试读已结束,剩余 11 页请下载文档后查看

10 金币

下载文档

如果您无法下载资料,请参考说明:

1、部分资料下载需要金币,请确保您的账户上有足够的金币

2、已购买过的文档,再次下载不重复扣费

3、资料包下载后请先用软件解压,在使用对应软件打开

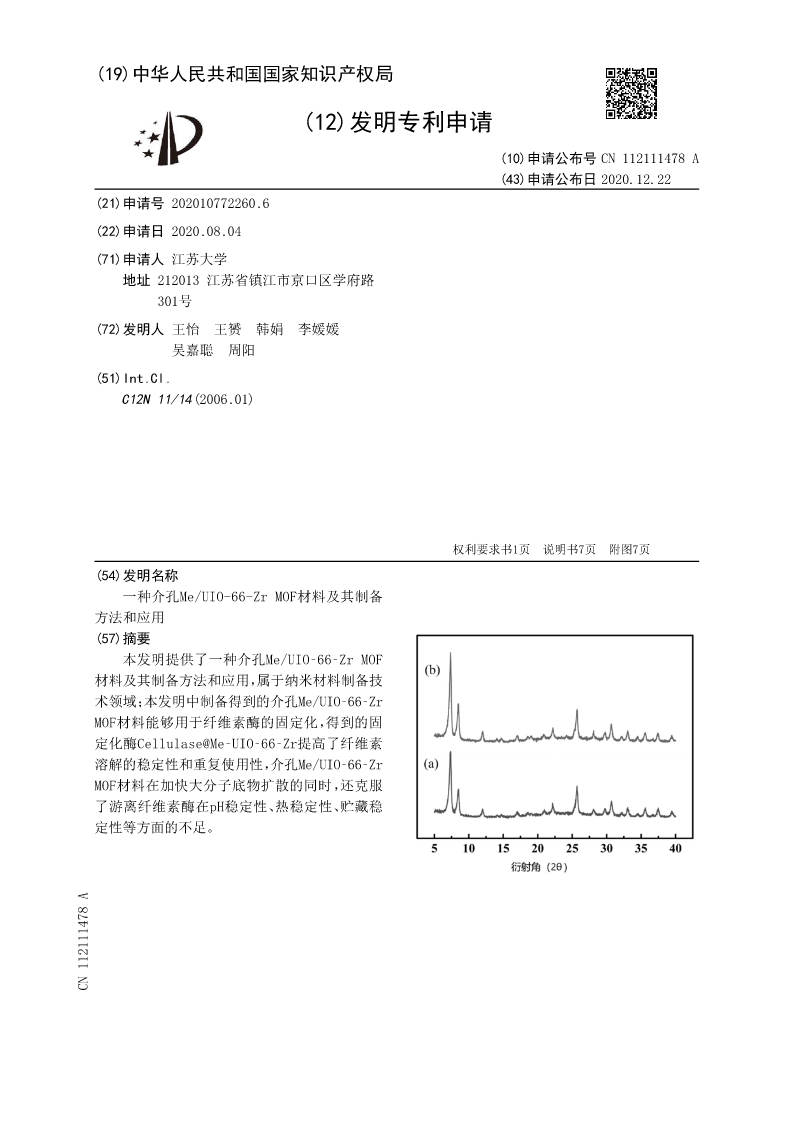

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN112111478A
(43)申请公布日2020.12.22
(21)申请号202010772260.6
(22)申请日2020.08.04
(71)申请人江苏大学
地址212013江苏省镇江市京口区学府路
301号
(72)发明人王怡王赟韩娟李媛媛
吴嘉聪周阳
(51)Int.Cl.
C12N11/14(2006.01)




权利要求书1页说明书7页附图7页
(54)发明名称
一种介孔Me/UIO-66-ZrMOF材料及其制备
方法和应用
(57)摘要
本发明提供了一种介孔Me/UIO‑66‑ZrMOF
材料及其制备方法和应用,属于纳米材料制备技
术领域;本发明中制备得到的介孔Me/UIO‑66‑Zr
MOF材料能够用于纤维素酶的固定化,得到的固
定化酶Cellulase@Me‑UIO‑66‑Zr提高了纤维素
溶解的稳定性和重复使用性,介孔Me/UIO‑66‑Zr
MOF材料在加快大分子底物扩散的同时,还克服
了游离纤维素酶在pH稳定性、热稳定性、贮藏稳
定性等方面的不足。
CN112111478A

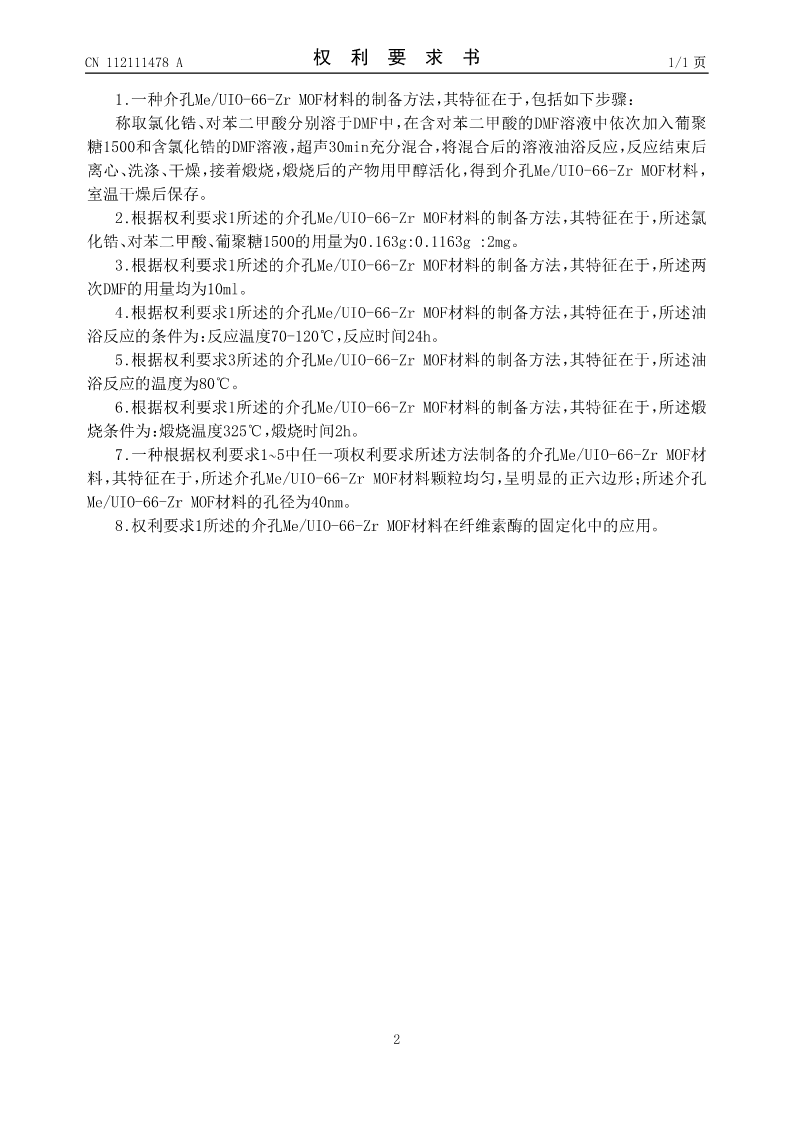

CN112111478A权利要求书1/1页

1.一种介孔Me/UIO-66-ZrMOF材料的制备方法,其特征在于,包括如下步骤:
称取氯化锆、对苯二甲酸分别溶于DMF中,在含对苯二甲酸的DMF溶液中依次加入葡聚
糖1500和含氯化锆的DMF溶液,超声30min充分混合,将混合后的溶液油浴反应,反应结束后
离心、洗涤、干燥,接着煅烧,煅烧后的产物用甲醇活化,得到介孔Me/UIO-66-ZrMOF材料,
室温干燥后保存。
2.根据权利要求1所述的介孔Me/UIO-66-ZrMOF材料的制备方法,其特征在于,所述氯
化锆、对苯二甲酸、葡聚糖1500的用量为0.163g:0.1163g:2mg。
3.根据权利要求1所述的介孔Me/UIO-66-ZrMOF材料的制备方法,其特征在于,所述两
次DMF的用量均为10ml。
4.根据权利要求1所述的介孔Me/UIO-66-ZrMOF材料的制备方法,其特征在于,所述油
浴反应的条件为:反应温度70-120℃,反应时间24h。
5.根据权利要求3所述的介孔Me/UIO-66-ZrMOF材料的制备方法,其特征在于,所述油
浴反应的温度为80℃。
6.根据权利要求1所述的介孔Me/UIO-66-ZrMOF材料的制备方法,其特征在于,所述煅
烧条件为:煅烧温度325℃,煅烧时间2h。
7.一种根据权利要求1~5中任一项权利要求所述方法制备的介孔Me/UIO-66-ZrMOF材
料,其特征在于,所述介孔Me/UIO-66-ZrMOF材料颗粒均匀,呈明显的正六边形;所述介孔
Me/UIO-66-ZrMOF材料的孔径为40nm。
8.权利要求1所述的介孔Me/UIO-66-ZrMOF材料在纤维素酶的固定化中的应用。


2

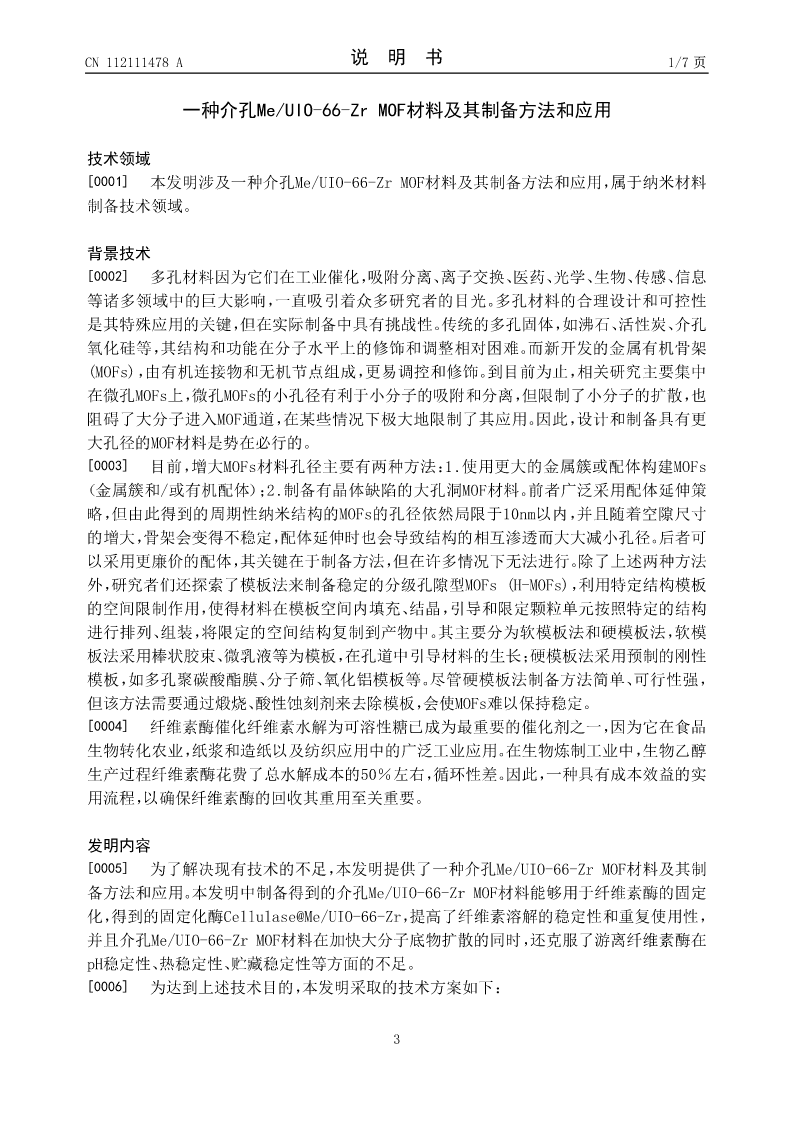

CN112111478A说明书1/7页

一种介孔Me/UIO-66-ZrMOF材料及其制备方法和应用

技术领域
[0001]本发明涉及一种介孔Me/UIO-66-ZrMOF材料及其制备方法和应用,属于纳米材料
制备技术领域。

背景技术
[0002]多孔材料因为它们在工业催化,吸附分离、离子交换、医药、光学、生物、传感、信息
等诸多领域中的巨大影响,一直吸引着众多研究者的目光。多孔材料的合理设计和可控性
是其特殊应用的关键,但在实际制备中具有挑战性。传统的多孔固体,如沸石、活性炭、介孔
氧化硅等,其结构和功能在分子水平上的修饰和调整相对困难。而新开发的金属有机骨架
(MOFs),由有机连接物和无机节点组成,更易调控和修饰。到目前为止,相关研究主要集中
在微孔MOFs上,微孔MOFs的小孔径有利于小分子的吸附和分离,但限制了小分子的扩散,也
阻碍了大分子进入MOF通道,在某些情况下极大地限制了其应用。因此,设计和制备具有更
大孔径的MOF材料是势在必行的。
[0003]目前,增大MOFs材料孔径主要有两种方法:1.使用更大的金属簇或配体构建MOFs
(金属簇和/或有机配体);2.制备有晶体缺陷的大孔洞MOF材料。前者广泛采用配体延伸策
略,但由此得到的周期性纳米结构的MOFs的孔径依然局限于10nm以内,并且随着空隙尺寸
的增大,骨架会变得不稳定,配体延伸时也会导致结构的相互渗透而大大减小孔径。后者可
以采用更廉价的配体,其关键在于制备方法,但在许多情况下无法进行。除了上述两种方法
外,研究者们还探索了模板法来制备稳定的分级孔隙型MOFs(H-MOFs),利用特定结构模板
的空间限制作用,使得材料在模板空间内填充、结晶,引导和限定颗粒单元按照特定的结构
进行排列、组装,将限定的空间结构复制到产
查看更多
单篇购买
VIP会员(1亿+VIP文档免费下)

扫码即表示接受《下载须知》

CN2020107722606一种介孔MeUIO-66-Zr MOF材料及其制备方法和应用

文档大小:866KB

限时特价:扫码查看

• 请登录后再进行扫码购买
• 使用微信/支付宝扫码注册及付费下载,详阅 用户协议 隐私政策
• 如已在其他页面进行付款,请刷新当前页面重试
• 付费购买成功后,此文档可永久免费下载
全场最划算
12个月
199.0
¥360.0
限时特惠
3个月
69.9
¥90.0
新人专享
1个月
19.9
¥30.0
24个月
398.0
¥720.0
6个月会员
139.9
¥180.0

6亿VIP文档任选,共次下载特权。

已优惠

微信/支付宝扫码完成支付,可开具发票

VIP尽享专属权益

VIP文档免费下载

赠送VIP文档免费下载次数

阅读免打扰

去除文档详情页间广告

专属身份标识

尊贵的VIP专属身份标识

高级客服

一对一高级客服服务

多端互通

电脑端/手机端权益通用
