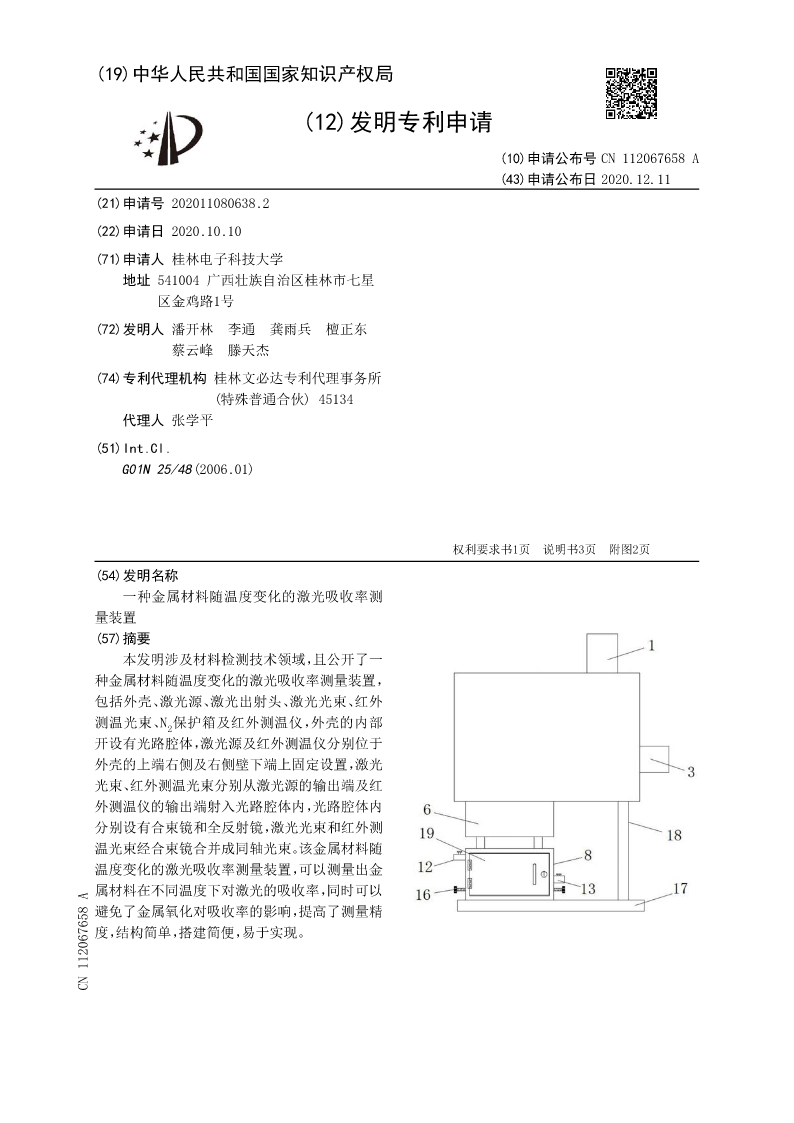

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN112067658A
(43)申请公布日2020.12.11
(21)申请号202011080638.2
(22)申请日2020.10.10
(71)申请人桂林电子科技大学
地址541004广西壮族自治区桂林市七星
区金鸡路1号
(72)发明人潘开林李通龚雨兵檀正东
蔡云峰滕天杰
(74)专利代理机构桂林文必达专利代理事务所
(特殊普通合伙)45134
代理人张学平
(51)Int.Cl.
G01N25/48(2006.01)

权利要求书1页说明书3页附图2页
(54)发明名称
一种金属材料随温度变化的激光吸收率测
量装置
(57)摘要
本发明涉及材料检测技术领域，且公开了一
种金属材料随温度变化的激光吸收率测量装置，
包括外壳、激光源、激光出射头、激光光束、红外

测温光束、N2保护箱及红外测温仪，外壳的内部
开设有光路腔体，激光源及红外测温仪分别位于
外壳的上端右侧及右侧壁下端上固定设置，激光
光束、红外测温光束分别从激光源的输出端及红
外测温仪的输出端射入光路腔体内，光路腔体内
分别设有合束镜和全反射镜，激光光束和红外测
温光束经合束镜合并成同轴光束。该金属材料随
温度变化的激光吸收率测量装置，可以测量出金
属材料在不同温度下对激光的吸收率，同时可以
避免了金属氧化对吸收率的影响，提高了测量精
度，结构简单，搭建简便，易于实现。
CN112067658A

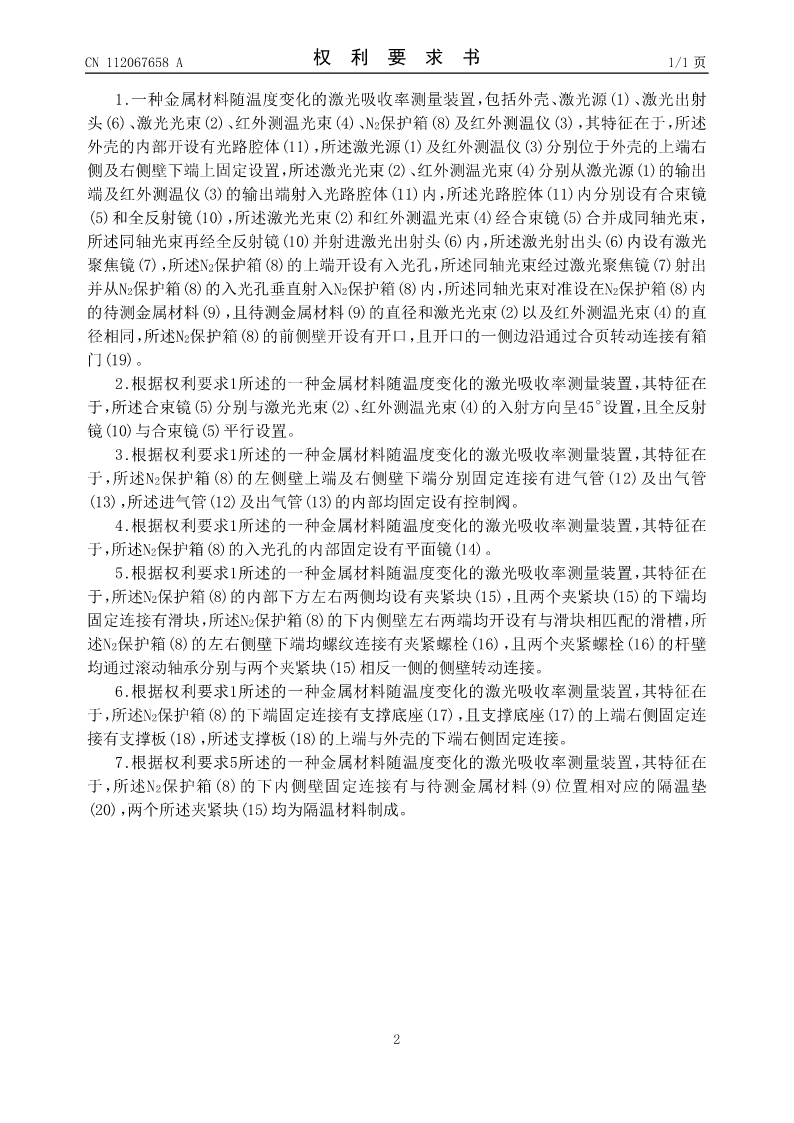

CN112067658A权利要求书1/1页

1.一种金属材料随温度变化的激光吸收率测量装置，包括外壳、激光源(1)、激光出射

头(6)、激光光束(2)、红外测温光束(4)、N2保护箱(8)及红外测温仪(3)，其特征在于，所述
外壳的内部开设有光路腔体(11)，所述激光源(1)及红外测温仪(3)分别位于外壳的上端右
侧及右侧壁下端上固定设置，所述激光光束(2)、红外测温光束(4)分别从激光源(1)的输出
端及红外测温仪(3)的输出端射入光路腔体(11)内，所述光路腔体(11)内分别设有合束镜
(5)和全反射镜(10)，所述激光光束(2)和红外测温光束(4)经合束镜(5)合并成同轴光束，
所述同轴光束再经全反射镜(10)并射进激光出射头(6)内，所述激光射出头(6)内设有激光

聚焦镜(7)，所述N2保护箱(8)的上端开设有入光孔，所述同轴光束经过激光聚焦镜(7)射出

并从N2保护箱(8)的入光孔垂直射入N2保护箱(8)内，所述同轴光束对准设在N2保护箱(8)内
的待测金属材料(9)，且待测金属材料(9)的直径和激光光束(2)以及红外测温光束(4)的直

径相同，所述N2保护箱(8)的前侧壁开设有开口，且开口的一侧边沿通过合页转动连接有箱
门(19)。
2.根据权利要求1所述的一种金属材料随温度变化的激光吸收率测量装置，其特征在
于，所述合束镜(5)分别与激光光束(2)、红外测温光束(4)的入射方向呈45°设置，且全反射
镜(10)与合束镜(5)平行设置。
3.根据权利要求1所述的一种金属材料随温度变化的激光吸收率测量装置，其特征在

于，所述N2保护箱(8)的左侧壁上端及右侧壁下端分别固定连接有进气管(12)及出气管
(13)，所述进气管(12)及出气管(13)的内部均固定设有控制阀。
4.根据权利要求1所述的一种金属材料随温度变化的激光吸收率测量装置，其特征在

于，所述N2保护箱(8)的入光孔的内部固定设有平面镜(14)。
5.根据权利要求1所述的一种金属材料随温度变化的激光吸收率测量装置，其特征在

于，所述N2保护箱(8)的内部下方左右两侧均设有夹紧块(15)，且两个夹紧块(15)的下端均

固定连接有滑块，所述N2保护箱(8)的下内侧壁左右两端均开设有与滑块相匹配的滑槽，所

述N2保护箱(8)的左右侧壁下端均螺纹连接有夹紧螺栓(16)，且两个夹紧螺栓(16)的杆壁
均通过滚动轴承分别与两个夹紧块(15)相反一侧的侧壁转动连接。
6.根据权利要求1所述的一种金属材料随温度变化的激光吸收率测量装置，其特征在

于，所述N2保护箱(8)的下端固定连接有支撑底座(17)，且支撑底座(17)的上端右侧固定连
接有支撑板(18)，所述支撑板(18)的上端与外壳的下端右侧固定连接。
7.根据权利要求5所述的一种金属材料随温度变化的激光吸收率测量装置，其特征在

于，所述N2保护箱(8)的下内侧壁固定连接有与待测金属材料(9)位置相对应的隔温垫
(20)，两个所述夹紧块(15)均为隔温材料制成。

2

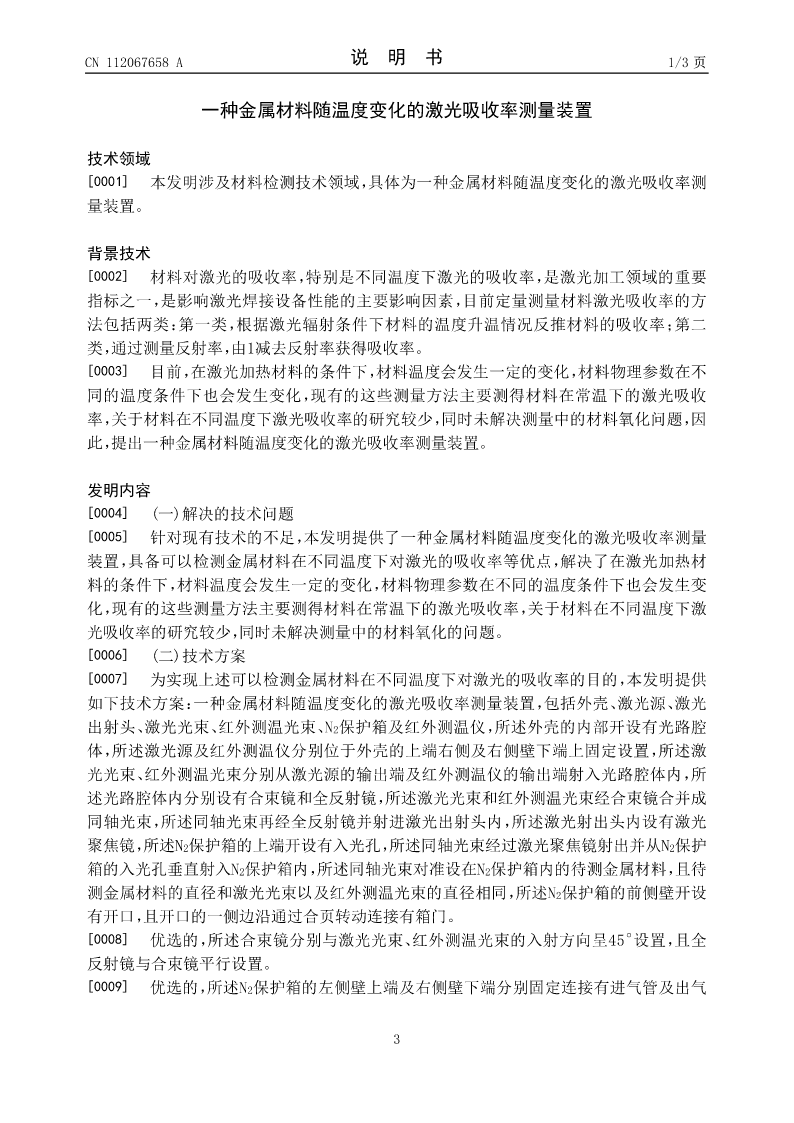

CN112067658A说明书1/3页

一种金属材料随温度变化的激光吸收率测量装置

技术领域

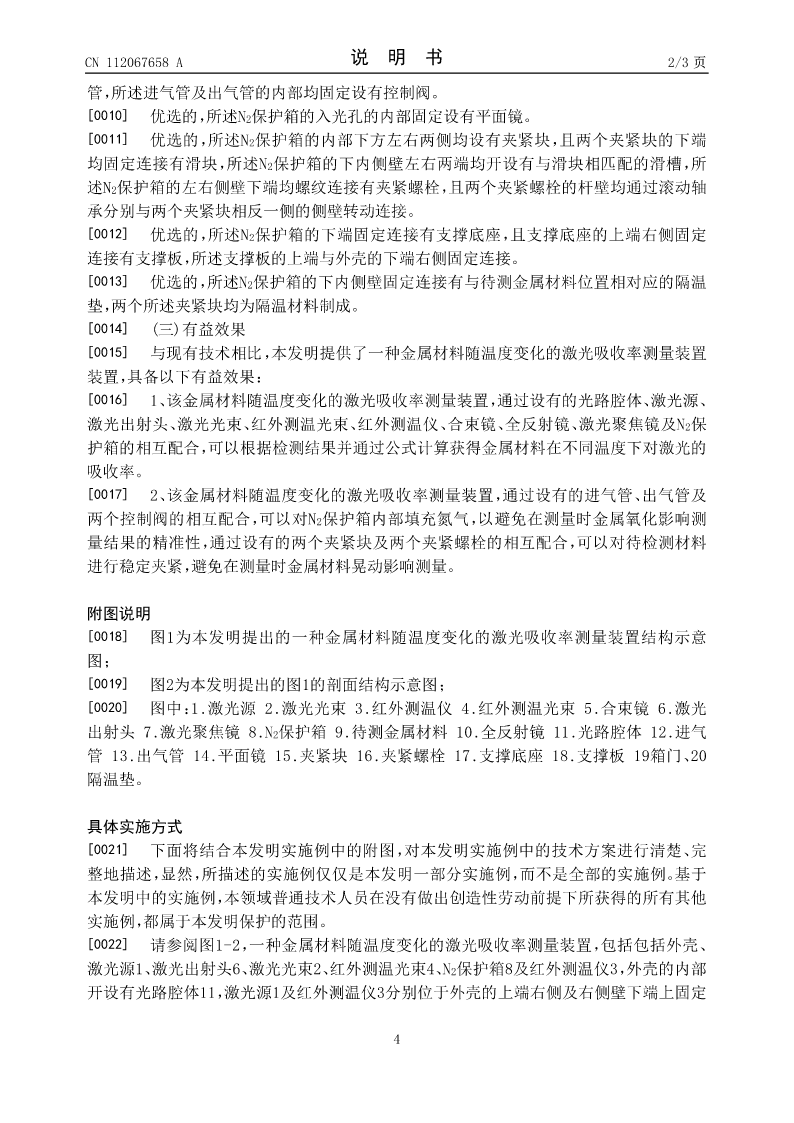

[0001]本发明涉及材料检测技术领域，具体为一种金属材料随温度变化的激光
