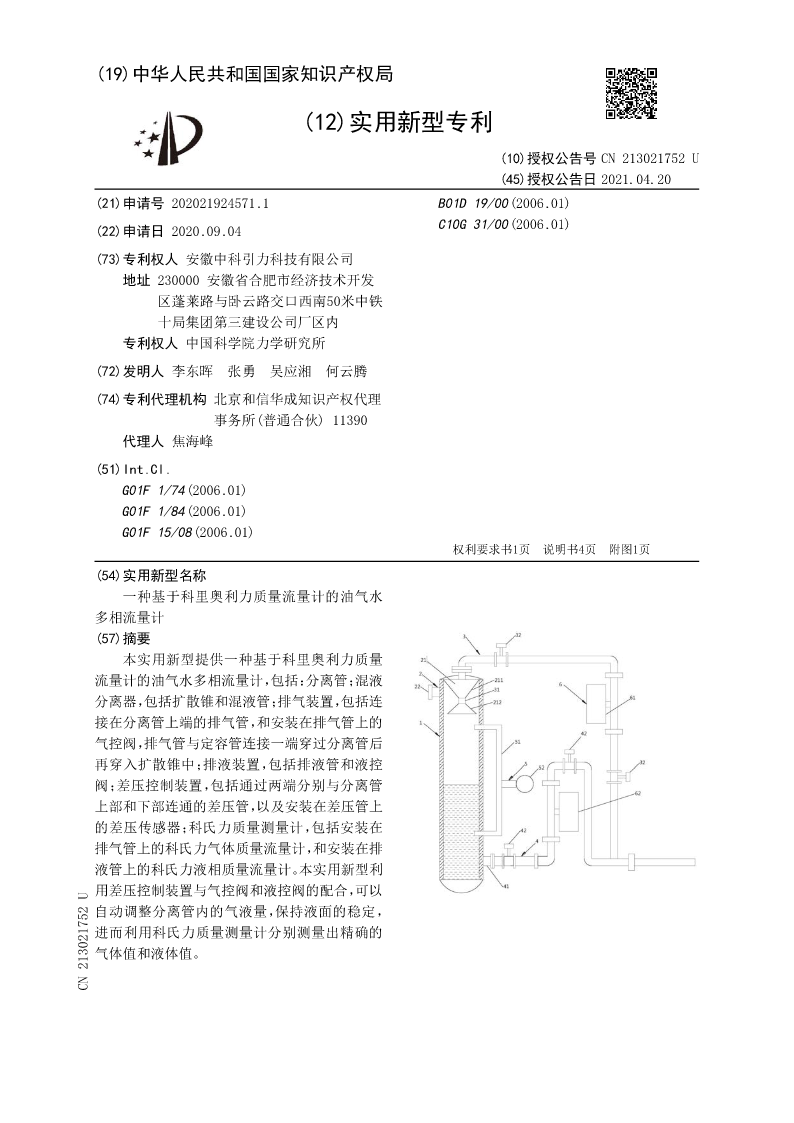

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN213021752U
(45)授权公告日2021.04.20
(21)申请号202021924571.1B01D19/00(2006.01)
(22)申请日2020.09.04C10G31/00(2006.01)

(73)专利权人安徽中科引力科技有限公司
地址230000安徽省合肥市经济技术开发
区蓬莱路与卧云路交口西南50米中铁
十局集团第三建设公司厂区内
专利权人中国科学院力学研究所
(72)发明人李东晖张勇吴应湘何云腾
(74)专利代理机构北京和信华成知识产权代理
事务所(普通合伙)11390
代理人焦海峰
(51)Int.Cl.
G01F1/74(2006.01)
G01F1/84(2006.01)
G01F15/08(2006.01)
权利要求书1页说明书4页附图1页
(54)实用新型名称
一种基于科里奥利力质量流量计的油气水
多相流量计
(57)摘要
本实用新型提供一种基于科里奥利力质量
流量计的油气水多相流量计,包括:分离管;混液
分离器,包括扩散锥和混液管;排气装置,包括连
接在分离管上端的排气管,和安装在排气管上的
气控阀,排气管与定容管连接一端穿过分离管后
再穿入扩散锥中;排液装置,包括排液管和液控
阀;差压控制装置,包括通过两端分别与分离管
上部和下部连通的差压管,以及安装在差压管上
的差压传感器;科氏力质量测量计,包括安装在
排气管上的科氏力气体质量流量计,和安装在排
液管上的科氏力液相质量流量计。本实用新型利
用差压控制装置与气控阀和液控阀的配合,可以
自动调整分离管内的气液量,保持液面的稳定,
进而利用科氏力质量测量计分别测量出精确的
气体值和液体值。
CN213021752U

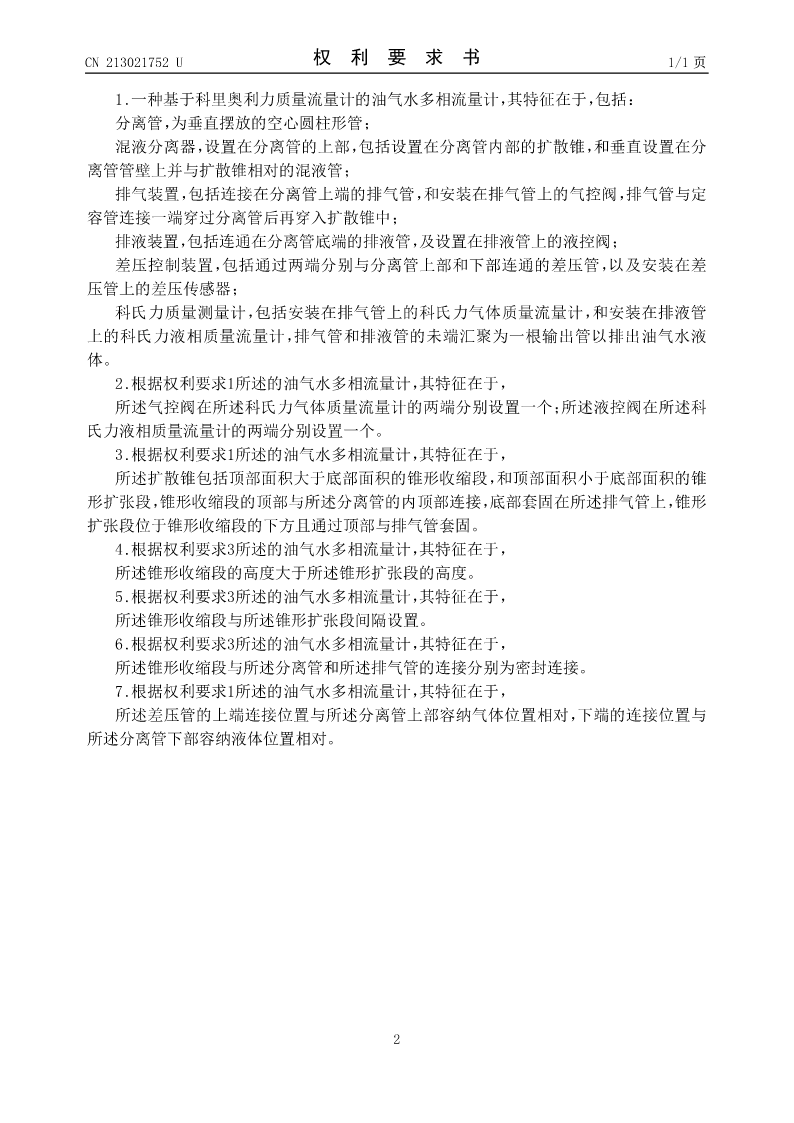

CN213021752U权利要求书1/1页

1.一种基于科里奥利力质量流量计的油气水多相流量计,其特征在于,包括:
分离管,为垂直摆放的空心圆柱形管;
混液分离器,设置在分离管的上部,包括设置在分离管内部的扩散锥,和垂直设置在分
离管管壁上并与扩散锥相对的混液管;
排气装置,包括连接在分离管上端的排气管,和安装在排气管上的气控阀,排气管与定
容管连接一端穿过分离管后再穿入扩散锥中;
排液装置,包括连通在分离管底端的排液管,及设置在排液管上的液控阀;
差压控制装置,包括通过两端分别与分离管上部和下部连通的差压管,以及安装在差
压管上的差压传感器;
科氏力质量测量计,包括安装在排气管上的科氏力气体质量流量计,和安装在排液管
上的科氏力液相质量流量计,排气管和排液管的未端汇聚为一根输出管以排出油气水液
体。
2.根据权利要求1所述的油气水多相流量计,其特征在于,
所述气控阀在所述科氏力气体质量流量计的两端分别设置一个;所述液控阀在所述科
氏力液相质量流量计的两端分别设置一个。
3.根据权利要求1所述的油气水多相流量计,其特征在于,
所述扩散锥包括顶部面积大于底部面积的锥形收缩段,和顶部面积小于底部面积的锥
形扩张段,锥形收缩段的顶部与所述分离管的内顶部连接,底部套固在所述排气管上,锥形
扩张段位于锥形收缩段的下方且通过顶部与排气管套固。
4.根据权利要求3所述的油气水多相流量计,其特征在于,
所述锥形收缩段的高度大于所述锥形扩张段的高度。
5.根据权利要求3所述的油气水多相流量计,其特征在于,
所述锥形收缩段与所述锥形扩张段间隔设置。
6.根据权利要求3所述的油气水多相流量计,其特征在于,
所述锥形收缩段与所述分离管和所述排气管的连接分别为密封连接。
7.根据权利要求1所述的油气水多相流量计,其特征在于,
所述差压管的上端连接位置与所述分离管上部容纳气体位置相对,下端的连接位置与
所述分离管下部容纳液体位置相对。


2

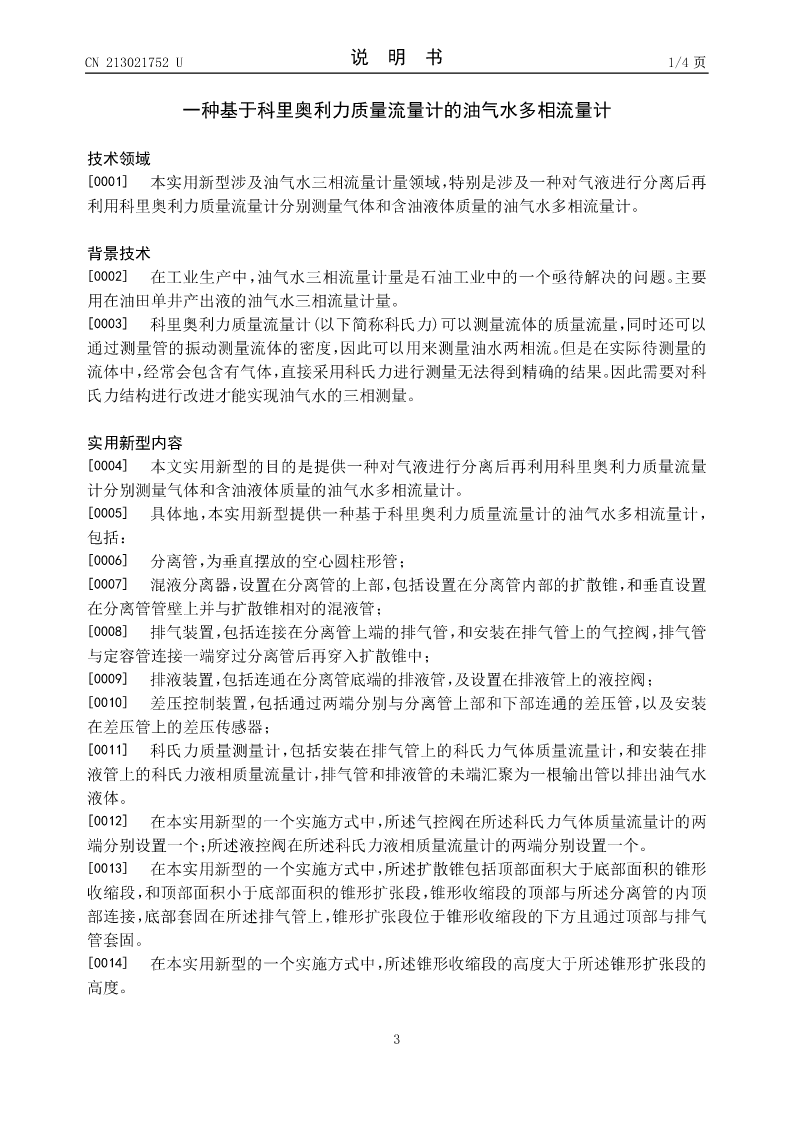

CN213021752U说明书1/4页

一种基于科里奥利力质量流量计的油气水多相流量计

技术领域
[0001]本实用新型涉及油气水三相流量计量领域,特别是涉及一种对气液进行分离后再
利用科里奥利力质量流量计分别测量气体和含油液体质量的油气水多相流量计。

背景技术
[0002]在工业生产中,油气水三相流量计量是石油工业中的一个亟待解决的问题。主要
用在油田单井产出液的油气水三相流量计量。
[0003]科里奥利力质量流量计(以下简称科氏力)可以测量流体的质量流量,同时还可以
通过测量管的振动测量流体的密度,因此可以用来测量油水两相流。但是在实际待测量的
流体中,经常会包含有气体,直接采用科氏力进行测量无法得到精确的结果。因此需要对科
氏力结构进行改进才能实现油气水的三相测量。

实用新型内容
[0004]本文实用新型的目的是提供一种对气液进行分离后再利用科里奥利力质量流量

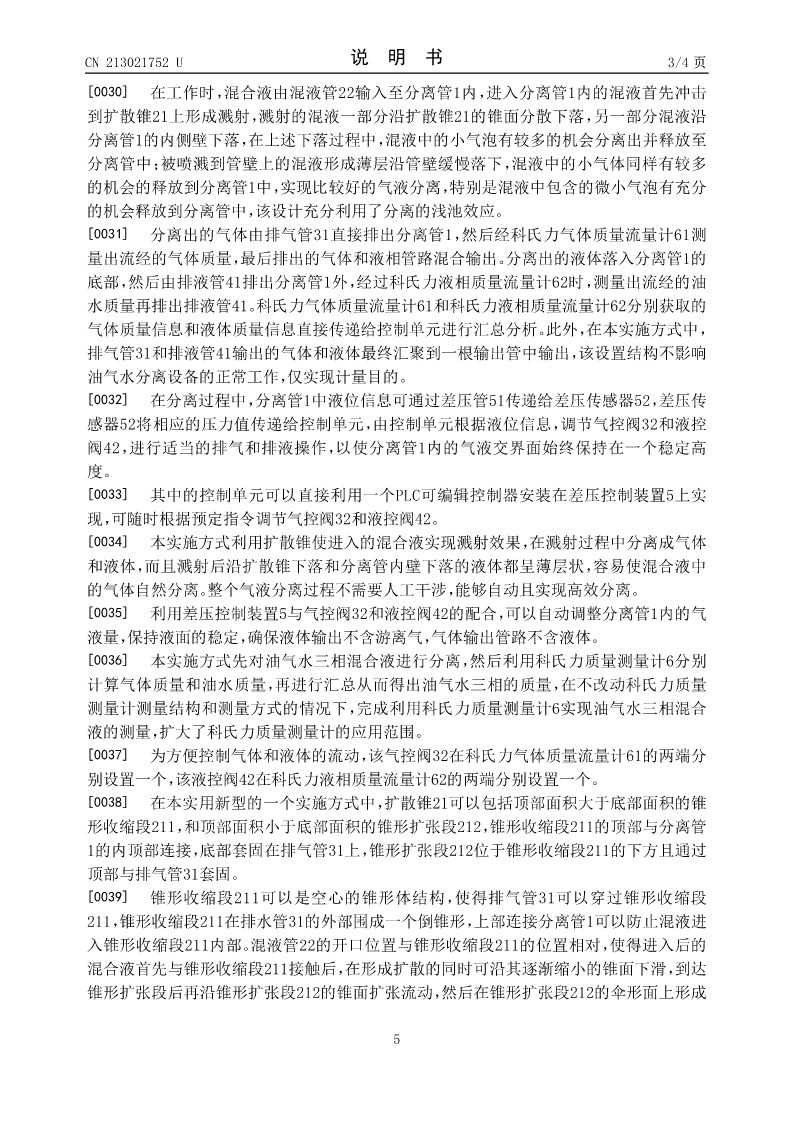

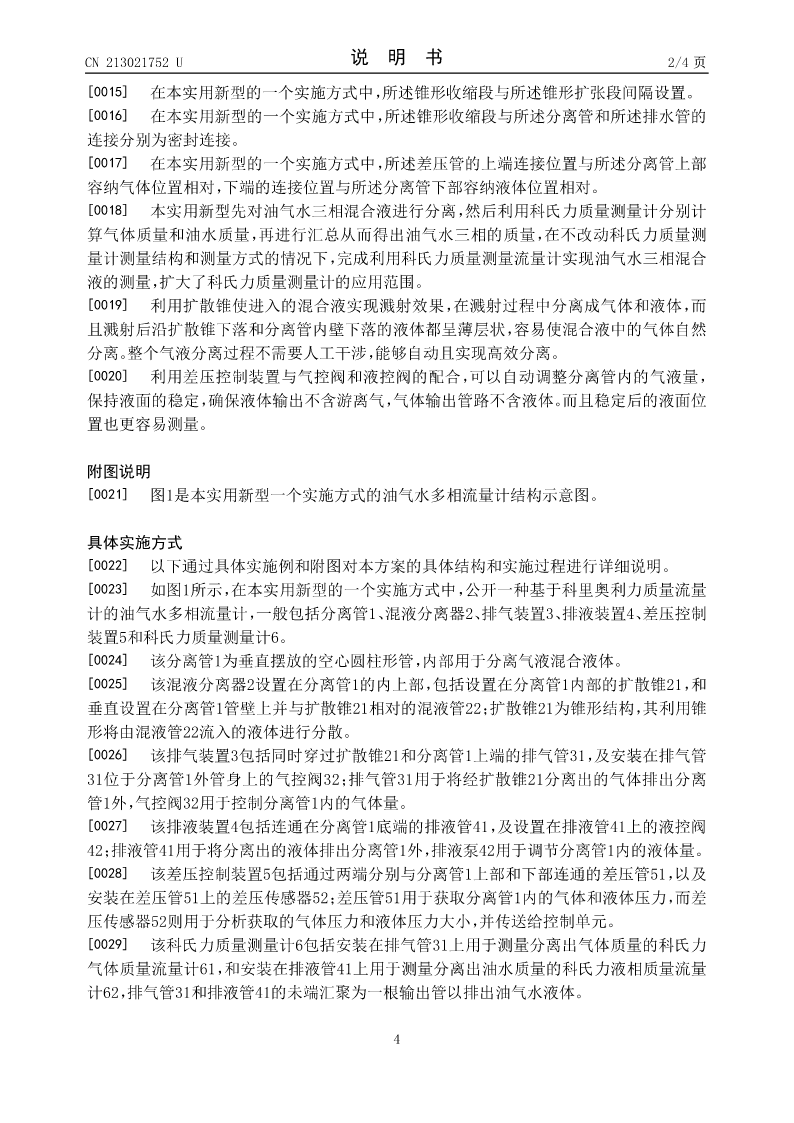

计分别测量气体和含油液体质量的油气水多相流量计
