CN2021108566811一种适用于化肥厂车间地坪和墙壁防护应用的涂层材料.pdf

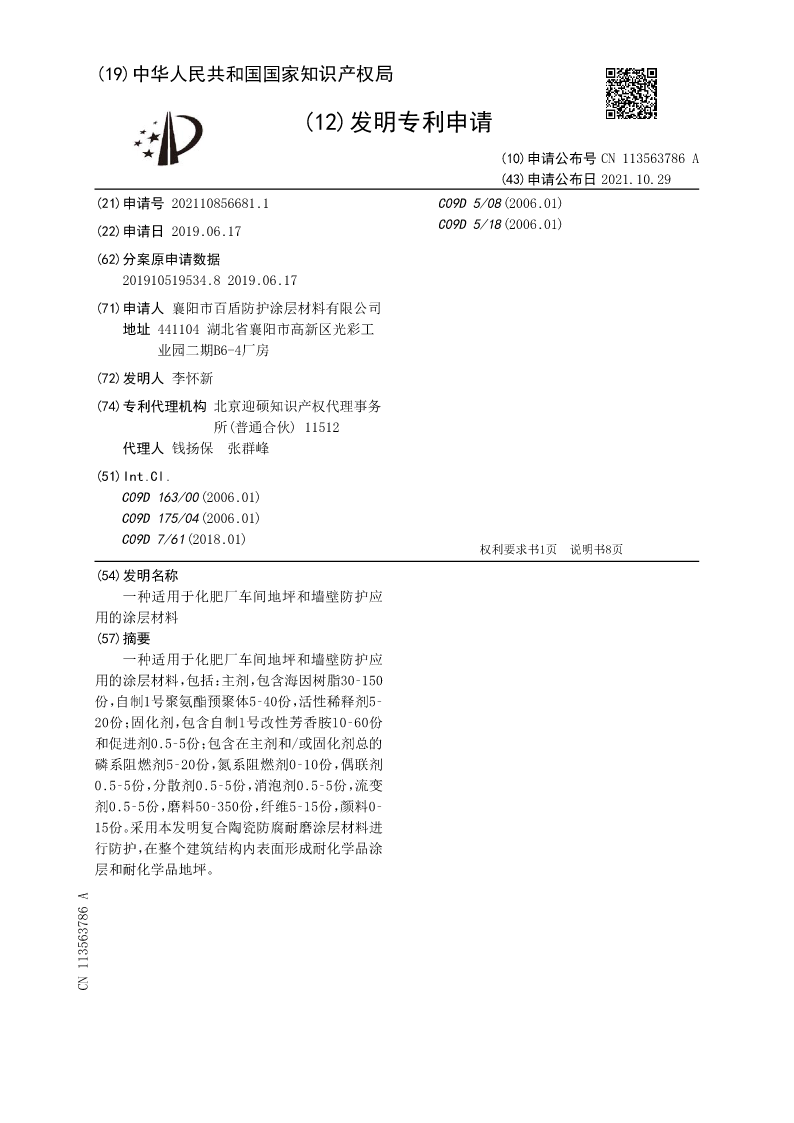

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN113563786A
(43)申请公布日2021.10.29
(21)申请号202110856681.1C09D5/08(2006.01)
(22)申请日2019.06.17C09D5/18(2006.01)

(62)分案原申请数据
201910519534.82019.06.17
(71)申请人襄阳市百盾防护涂层材料有限公司
地址441104湖北省襄阳市高新区光彩工
业园二期B6-4厂房
(72)发明人李怀新
(74)专利代理机构北京迎硕知识产权代理事务
所(普通合伙)11512
代理人钱扬保张群峰
(51)Int.Cl.
C09D163/00(2006.01)
C09D175/04(2006.01)
C09D7/61(2018.01)
权利要求书1页说明书8页
(54)发明名称
一种适用于化肥厂车间地坪和墙壁防护应
用的涂层材料
(57)摘要
一种适用于化肥厂车间地坪和墙壁防护应
用的涂层材料，包括：主剂，包含海因树脂30‑150
份，自制1号聚氨酯预聚体5‑40份，活性稀释剂5‑
20份；固化剂，包含自制1号改性芳香胺10‑60份
和促进剂0.5‑5份；包含在主剂和/或固化剂总的
磷系阻燃剂5‑20份，氮系阻燃剂0‑10份，偶联剂
0.5‑5份，分散剂0.5‑5份，消泡剂0.5‑5份，流变
剂0.5‑5份，磨料50‑350份，纤维5‑15份，颜料0‑
15份。采用本发明复合陶瓷防腐耐磨涂层材料进
行防护，在整个建筑结构内表面形成耐化学品涂
层和耐化学品地坪。
CN113563786A

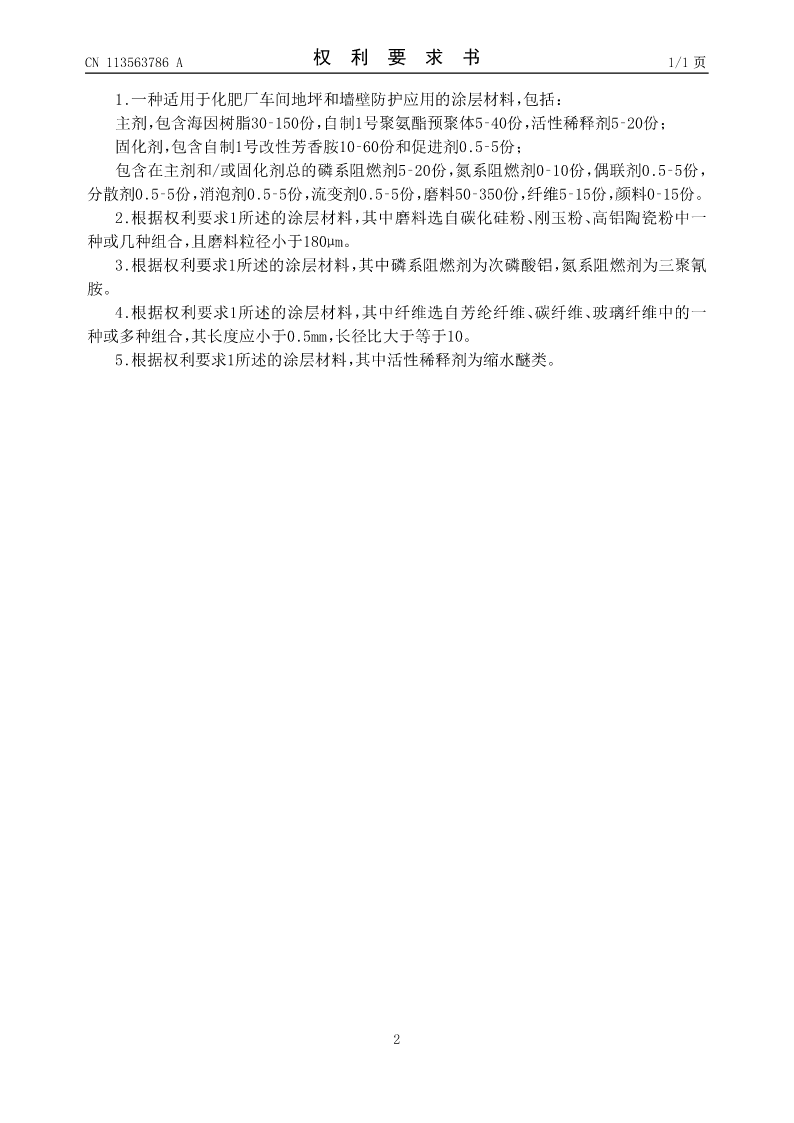

CN113563786A权利要求书1/1页

1.一种适用于化肥厂车间地坪和墙壁防护应用的涂层材料，包括：
主剂，包含海因树脂30‑150份，自制1号聚氨酯预聚体5‑40份，活性稀释剂5‑20份；
固化剂，包含自制1号改性芳香胺10‑60份和促进剂0.5‑5份；
包含在主剂和/或固化剂总的磷系阻燃剂5‑20份，氮系阻燃剂0‑10份，偶联剂0.5‑5份，
分散剂0.5‑5份，消泡剂0.5‑5份，流变剂0.5‑5份，磨料50‑350份，纤维5‑15份，颜料0‑15份。
2.根据权利要求1所述的涂层材料，其中磨料选自碳化硅粉、刚玉粉、高铝陶瓷粉中一
种或几种组合，且磨料粒径小于180μm。
3.根据权利要求1所述的涂层材料，其中磷系阻燃剂为次磷酸铝，氮系阻燃剂为三聚氰
胺。
4.根据权利要求1所述的涂层材料，其中纤维选自芳纶纤维、碳纤维、玻璃纤维中的一
种或多种组合，其长度应小于0.5mm，长径比大于等于10。
5.根据权利要求1所述的涂层材料，其中活性稀释剂为缩水醚类。

2

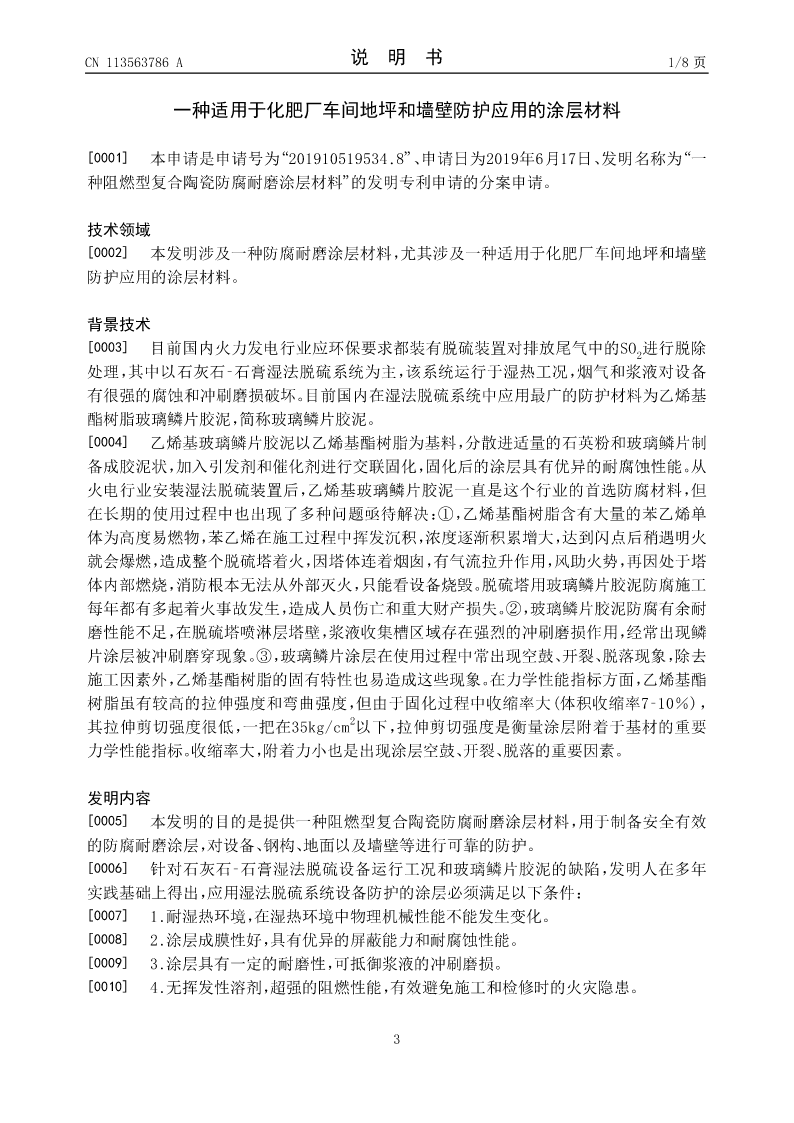

CN113563786A说明书1/8页

一种适用于化肥厂车间地坪和墙壁防护应用的涂层材料

[0001]本申请是申请号为“201910519534.8”、申请日为2019年6月17日、发明名称为“一
种阻燃型复合陶瓷防腐耐磨涂层材料”的发明专利申请的分案申请。

技术领域
[0002]本发明涉及一种防腐耐磨涂层材料，尤其涉及一种适用于化肥厂车间地坪和墙壁
防护应用的涂层材料。

背景技术
[0003]
目前国内火力发电行业应环保要求都装有脱硫装置对排放尾气中的SO2进行脱除
处理，其中以石灰石‑石膏湿法脱硫系统为主，该系统运行于湿热工况，烟气和浆液对设备
有很强的腐蚀和冲刷磨损破坏。目前国内在湿法脱硫系统中应用最广的防护材料为乙烯基
酯树脂玻璃鳞片胶泥，简称玻璃鳞片胶泥。
[0004]乙烯基玻璃鳞片胶泥以乙烯基酯树脂为基料，分散进适量的石英粉和玻璃鳞片制
备成胶泥状，加入引发剂和催化剂进行交联固化，固化后的涂层具有优异的耐腐蚀性能。从
火电行业安装湿法脱硫装置后，乙烯基玻璃鳞片胶泥一直是这个行业的首选防腐材料，但
在长期的使用过程中也出现了多种问题亟待解决：①，乙烯基酯树脂含有大量的苯乙烯单
体为高度易燃物，苯乙烯在施工过程中挥发沉积，浓度逐渐积累增大，达到闪点后稍遇明火
就会爆燃，造成整个脱硫塔着火，因塔体连着烟囱，有气流拉升作用，风助火势，再因处于塔
体内部燃烧，消防根本无法从外部灭火，只能看设备烧毁。脱硫塔用玻璃鳞片胶泥防腐施工
每年都有多起着火事故发生，造成人员伤亡和重大财产损失。②，玻璃鳞片胶泥防腐有余耐
磨性能不足，在脱硫塔喷淋层塔壁，浆液收集槽区域存在强烈的冲刷磨损作用，经常出现鳞
片涂层被冲刷磨穿现象。③，玻璃鳞片涂层在使用过程中常出现空鼓、开裂、脱落现象，除去
施工因素外，乙烯基酯树脂的固有特性也易造成这些现象。在力学性能指标方面，乙烯基酯
树脂虽有较高的拉伸强度和弯曲强度，但由于固化过程中收缩率大(体积收缩率7‑10％)，
其拉伸剪切强度很低，一把在35kg
