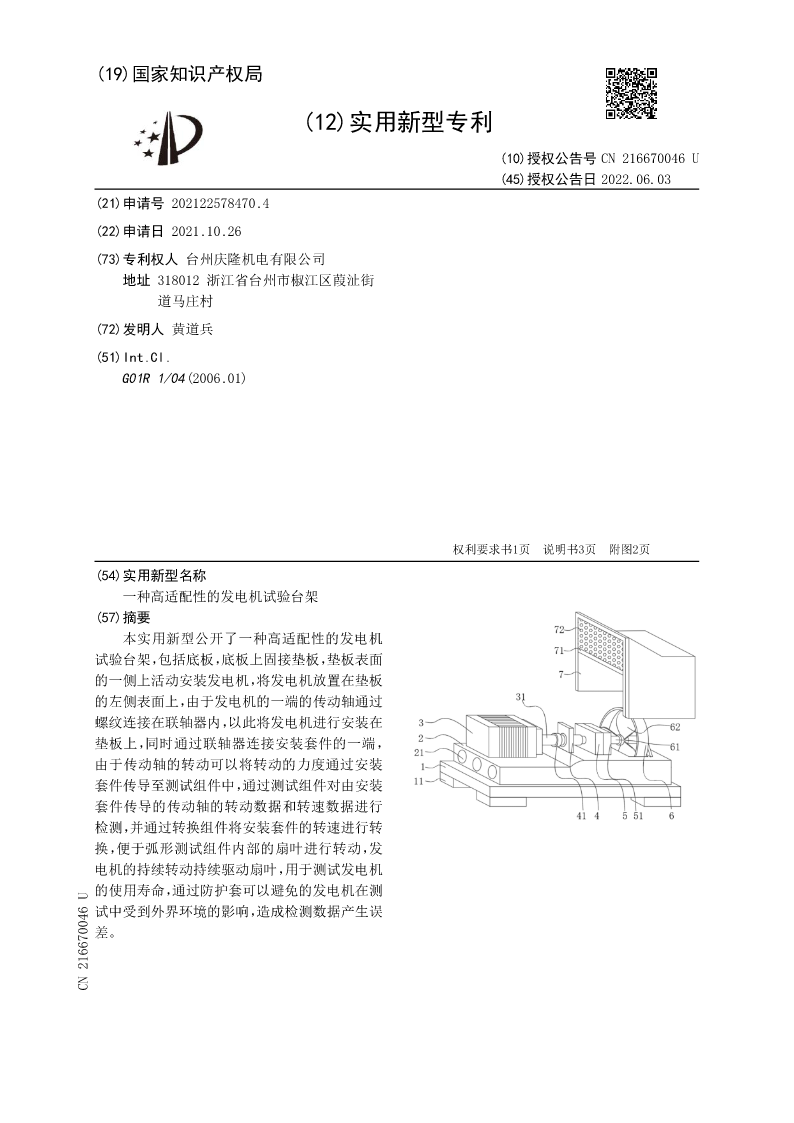

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN216670046U
(45)授权公告日2022.06.03
(21)申请号202122578470.4
(22)申请日2021.10.26
(73)专利权人台州庆隆机电有限公司
地址318012浙江省台州市椒江区葭沚街
道马庄村
(72)发明人黄道兵
(51)Int.Cl.
G01R1/04(2006.01)




权利要求书1页说明书3页附图2页
(54)实用新型名称
一种高适配性的发电机试验台架
(57)摘要
本实用新型公开了一种高适配性的发电机
试验台架,包括底板,底板上固接垫板,垫板表面
的一侧上活动安装发电机,将发电机放置在垫板
的左侧表面上,由于发电机的一端的传动轴通过
螺纹连接在联轴器内,以此将发电机进行安装在
垫板上,同时通过联轴器连接安装套件的一端,
由于传动轴的转动可以将转动的力度通过安装
套件传导至测试组件中,通过测试组件对由安装
套件传导的传动轴的转动数据和转速数据进行
检测,并通过转换组件将安装套件的转速进行转
换,便于弧形测试组件内部的扇叶进行转动,发
电机的持续转动持续驱动扇叶,用于测试发电机
的使用寿命,通过防护套可以避免的发电机在测
试中受到外界环境的影响,造成检测数据产生误
差。
CN216670046U

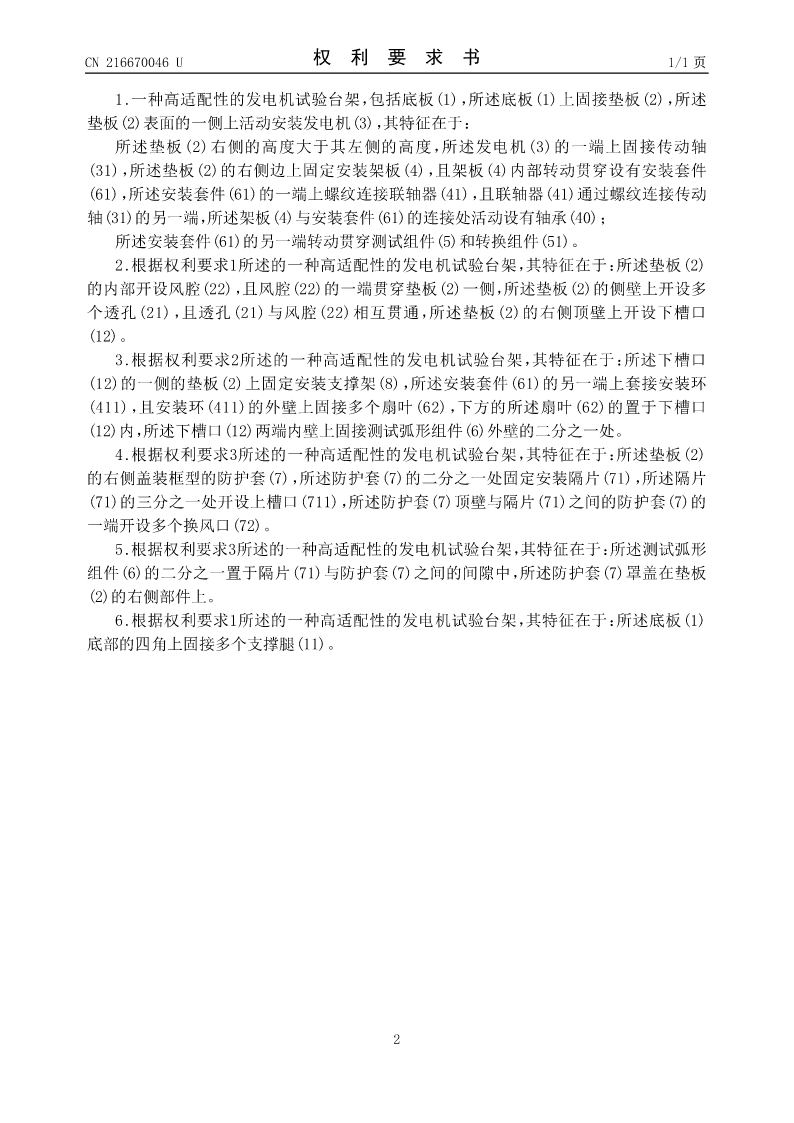

CN216670046U权利要求书1/1页

1.一种高适配性的发电机试验台架,包括底板(1),所述底板(1)上固接垫板(2),所述
垫板(2)表面的一侧上活动安装发电机(3),其特征在于:
所述垫板(2)右侧的高度大于其左侧的高度,所述发电机(3)的一端上固接传动轴
(31),所述垫板(2)的右侧边上固定安装架板(4),且架板(4)内部转动贯穿设有安装套件
(61),所述安装套件(61)的一端上螺纹连接联轴器(41),且联轴器(41)通过螺纹连接传动
轴(31)的另一端,所述架板(4)与安装套件(61)的连接处活动设有轴承(40);
所述安装套件(61)的另一端转动贯穿测试组件(5)和转换组件(51)。
2.根据权利要求1所述的一种高适配性的发电机试验台架,其特征在于:所述垫板(2)
的内部开设风腔(22),且风腔(22)的一端贯穿垫板(2)一侧,所述垫板(2)的侧壁上开设多
个透孔(21),且透孔(21)与风腔(22)相互贯通,所述垫板(2)的右侧顶壁上开设下槽口
(12)。
3.根据权利要求2所述的一种高适配性的发电机试验台架,其特征在于:所述下槽口
(12)的一侧的垫板(2)上固定安装支撑架(8),所述安装套件(61)的另一端上套接安装环
(411),且安装环(411)的外壁上固接多个扇叶(62),下方的所述扇叶(62)的置于下槽口
(12)内,所述下槽口(12)两端内壁上固接测试弧形组件(6)外壁的二分之一处。
4.根据权利要求3所述的一种高适配性的发电机试验台架,其特征在于:所述垫板(2)
的右侧盖装框型的防护套(7),所述防护套(7)的二分之一处固定安装隔片(71),所述隔片
(71)的三分之一处开设上槽口(711),所述防护套(7)顶壁与隔片(71)之间的防护套(7)的
一端开设多个换风口(72)。
5.根据权利要求3所述的一种高适配性的发电机试验台架,其特征在于:所述测试弧形
组件(6)的二分之一置于隔片(71)与防护套(7)之间的间隙中,所述防护套(7)罩盖在垫板
(2)的右侧部件上。
6.根据权利要求1所述的一种高适配性的发电机试验台架,其特征在于:所述底板(1)
底部的四角上固接多个支撑腿(11)。


2

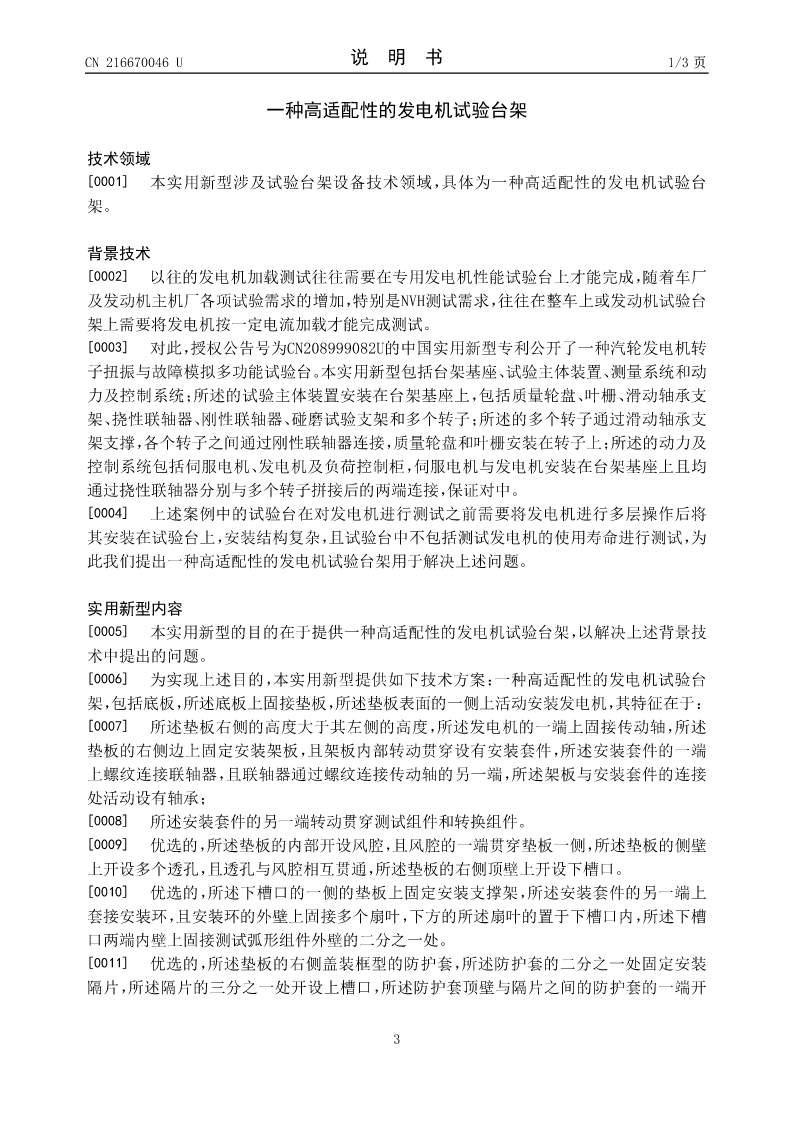

CN216670046U说明书1/3页

一种高适配性的发电机试验台架

技术领域
[0001]本实用新型涉及试验台架设备技术领域,具体为一种高适配性的发电机试验台
架。

背景技术
[0002]以往的发电机加载测试往往需要在专用发电机性能试验台上才能完成,随着车厂
及发动机主机厂各项试验需求的增加,特别是NVH测试需求,往往在整车上或发动机试验台
架上需要将发电机按一定电流加载才能完成测试。
[0003]对此,授权公告号为CN208999082U的中国实用新型专利公开了一种汽轮发电机转
子扭振与故障模拟多功能试验台。本实用新型包括台架基座、试验主体装置、测量系统和动
力及控制系统;所述的试验主体装置安装在台架基座上,包括质量轮盘、叶栅、滑动轴承支
架、挠性联轴器、刚性联轴器、碰磨试验支架和多个转子;所述的多个转子通过滑动轴承支
架支撑,各个转子之间通过刚性联轴器连接,质量轮盘和叶栅安装在转子上;所述的动力及
控制系统包括伺服电机、发电机及负荷控制柜,伺服电机与发电机安装在台架基座上且均
通过挠性联轴器分别与多个转子拼接后的两端连接,保证对中。
[0004]上述案例中的试验台在对发电
