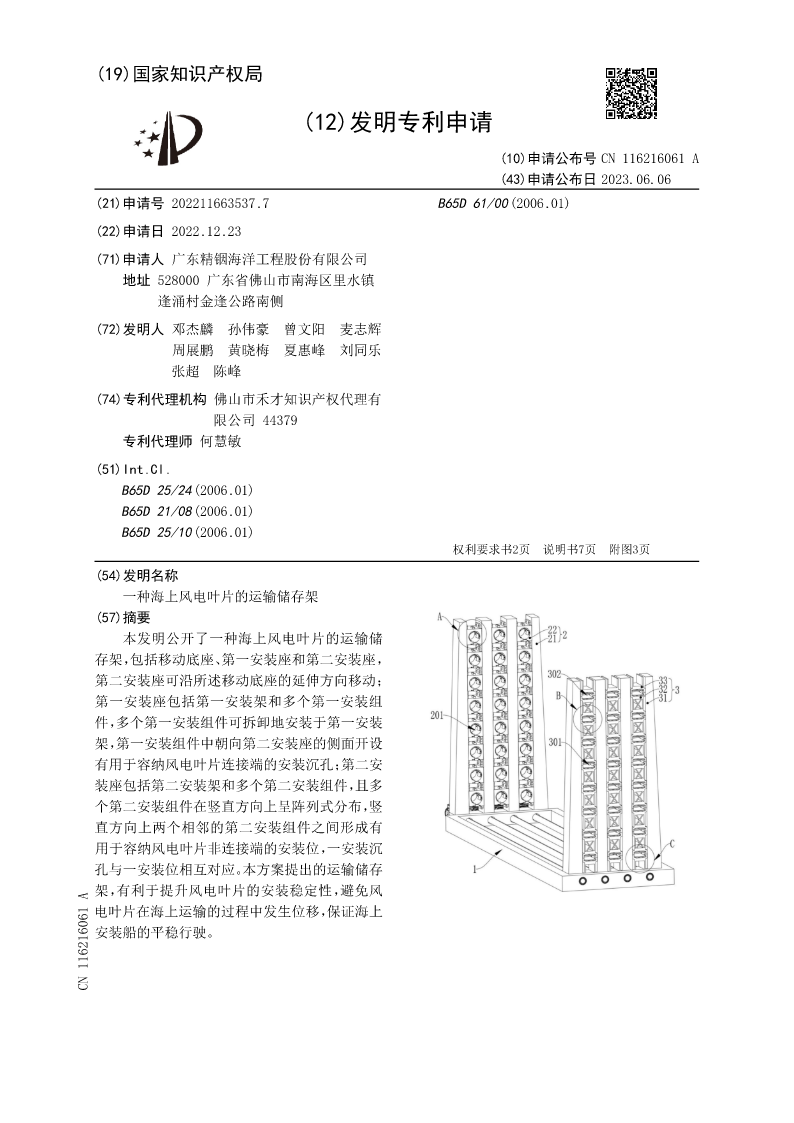

(54)发明名称

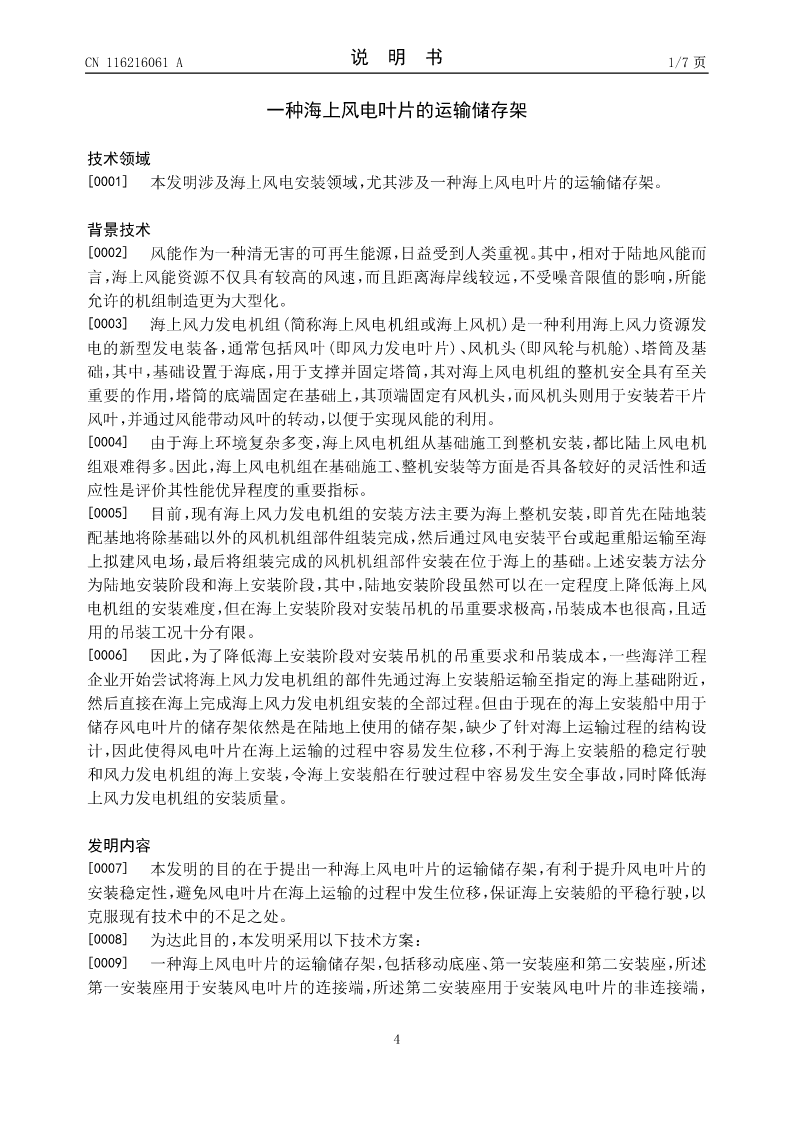

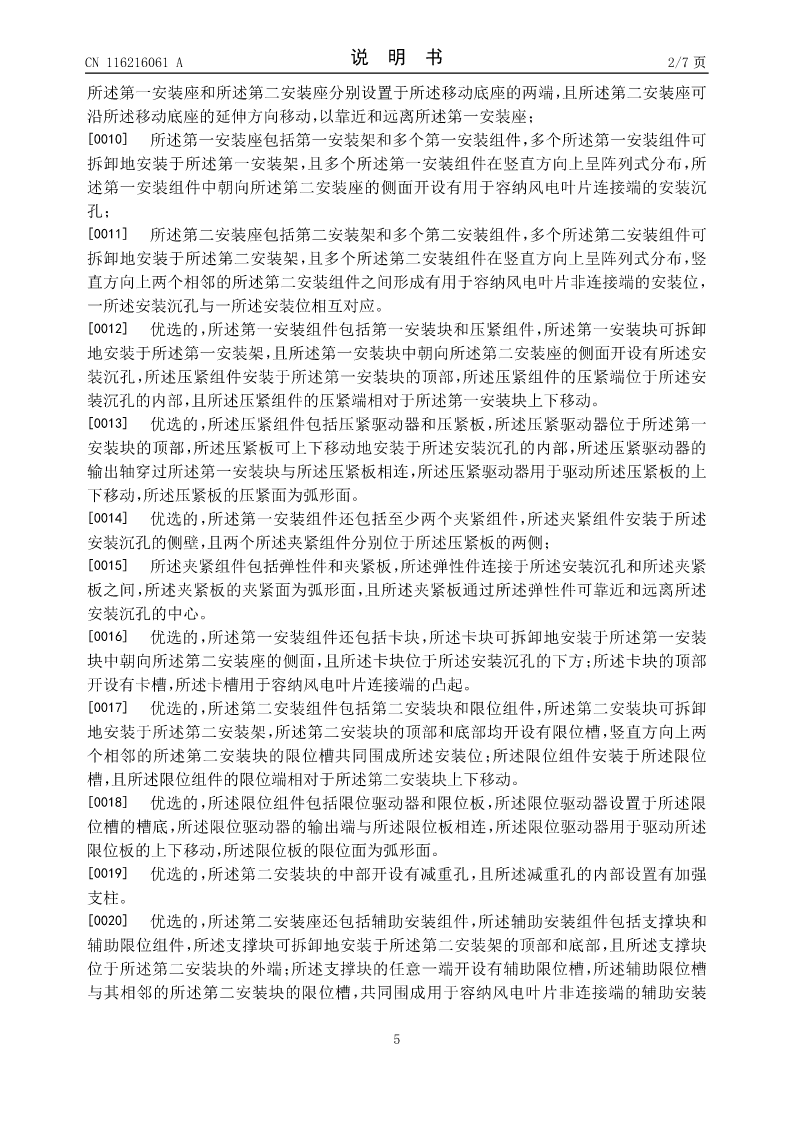

一种海上风电叶片的运输储存架
(57)摘要
本发明公开了一种海上风电叶片的运输储
存架，包括移动底座、第一安装座和第二安装座，
第二安装座可沿所述移动底座的延伸方向移动；
第一安装座包括第一安装架和多个第一安装组
件，多个第一安装组件可拆卸地安装于第一安装
架，第一安装组件中朝向第二安装座的侧面开设
有用于容纳风电叶片连接端的安装沉孔；第二安
装座包括第二安装架和多个第二安装组件，且多
个第二安装组件在竖直方向上呈阵列式分布，竖
直方向上两个相邻的第二安装组件之间形成有
用于容纳风电叶片非连接端的安装位，一安装沉
孔与一安装位相互对应。本方案提出的运输储存
架，有利于提升风电叶片的安装稳定性，避免风
电叶片在海上运输的过程中发生位移，保证海上
安装船的平稳行驶。
CN116216061A

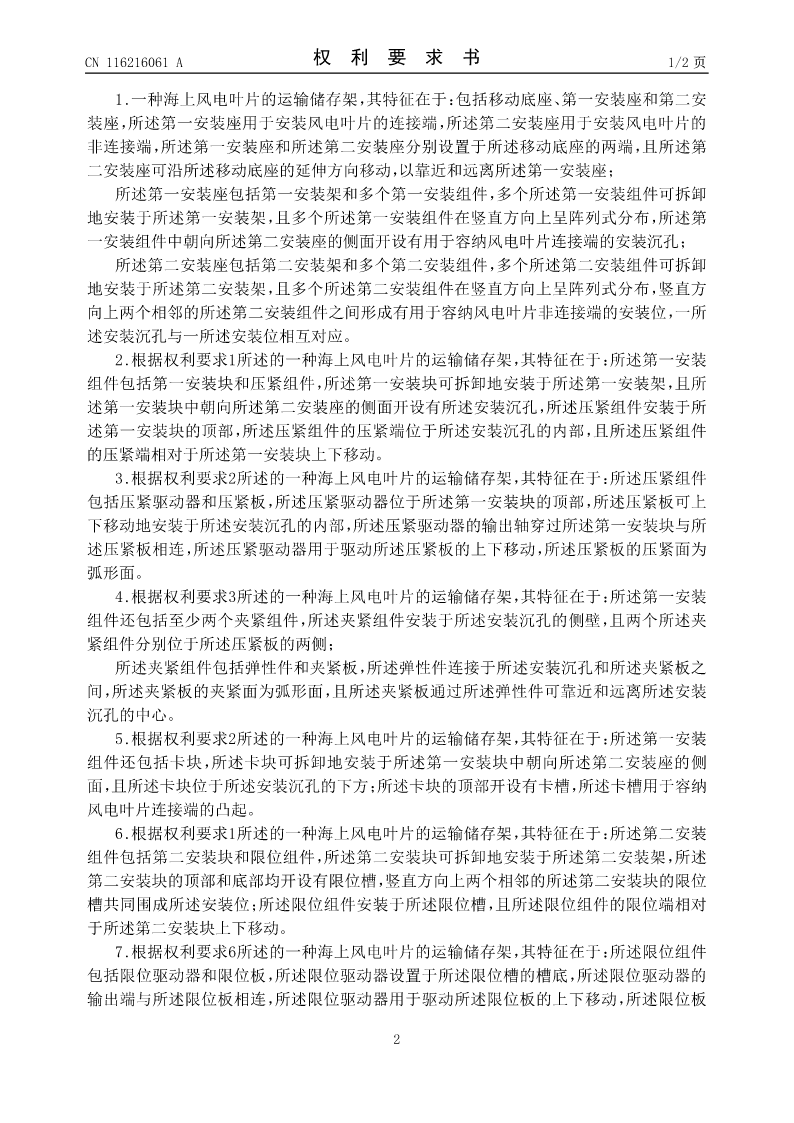

CN116216061A权利要求书1/2页

1.一种海上风电叶片的运输储存架，其特征在于：包括移动底座、第一安装座和第二安
装座，所述第一安装座用于安装风电叶片的连接端，所述第二安装座用于安装风电叶片的
非连接端，所述第一安装座和所述第二安装座分别设置于所述移动底座的两端，且所述第
二安装座可沿所述移动底座的延伸方向移动，以靠近和远离所述第一安装座；
所述第一安装座包括第一安装架和多个第一安装组件，多个所述第一安装组件可拆卸
地安装于所述第一安装架，且多个所述第一安装组件在竖直方向上呈阵列式分布，所述第
一安装组件中朝向所述第二安装座的侧面开设有用于容纳风电叶片连接端的安装沉孔；
所述第二安装座包括第二安装架和多个第二安装组件，多个所述第二安装组件可拆卸
地安装于所述第二安装架，且多个所述第二安装组件在竖直方向上呈阵列式分布，竖直方
向上两个相邻的所述第二安装组件之间形成有用于容纳风电叶片非连接端的安装位，一所
述安装沉孔与一所述安装位相互对应。
2.根据权利要求1所述的一种海上风电叶片的运输储存架，其特征在于：所述第一安装
组件包括第一安装块和压紧组件，所述第一安装块可拆卸地安装于所述第一安装架，且所
述第一安装块中朝向所述第二安装座的侧面开设有所述安装沉孔，所述压紧组件安装于所
述第一安装块的顶部，所述压紧组件的压紧端位于所述安装沉孔的内部，且所述压紧组件
的压紧端相对于所述第一安装块上下移动。
3.根据权利要求2所述的一种海上风电叶片的运输储存架，其特征在于：所述压紧组件
包括压紧驱动器和压紧板，所述压紧驱动器位于所述第一安装块的顶部，所述压紧板可上
下移动地安装于所述安装沉孔的内部，所述压紧驱动器的输出轴穿过所述第一安装块与所
述压紧板相连，所述压紧驱动器用于驱动所述压紧板的上下移动，所述压紧板的压紧面为
弧形面。
4.根据权利要求3所述的一种海上风电叶片的运输储存架，其特征在于：所述第一安装
组件还包括至少两个夹紧组件，所述夹紧组件安装于所述安装沉孔的侧壁，且两个所述夹
紧组件分别位于所述压紧板的两侧；
所述夹紧组件包括弹性件和夹紧板，所述弹性件连接于所述安装沉孔和所述夹紧板之
间，所述夹紧板的夹紧面为弧形面，且所述夹紧板通过所述弹性件可靠近和远离所述安装
沉孔的中心。
5.根据权利要求2所述的一种海上风电叶片的运输储存架，其特征在于：所述第一安装
组件还包括卡块，所述卡块可拆卸地安装于所述第一安装块中朝向所述第二安装座的侧
面，且所述卡块位于所述安装沉孔的下方；所述卡块的顶部开设有卡槽，所述卡槽用于容纳
风电叶片连接端的凸起。
6.根据权利要求1所述的一种海上风电叶片的运输储存架，其特征在于：所述第二安装
组件包括第二安装块和限位组件，所述第二安装块可拆卸地安装于所述第二安装架，所述
第二安装块的顶部和底部均开设有限位槽，竖直方向上两个相邻的所述第二安装块的限位
槽共同围成所述安装位；所述限位组件安装于所述限位槽，且所述限位组件的限位端相对

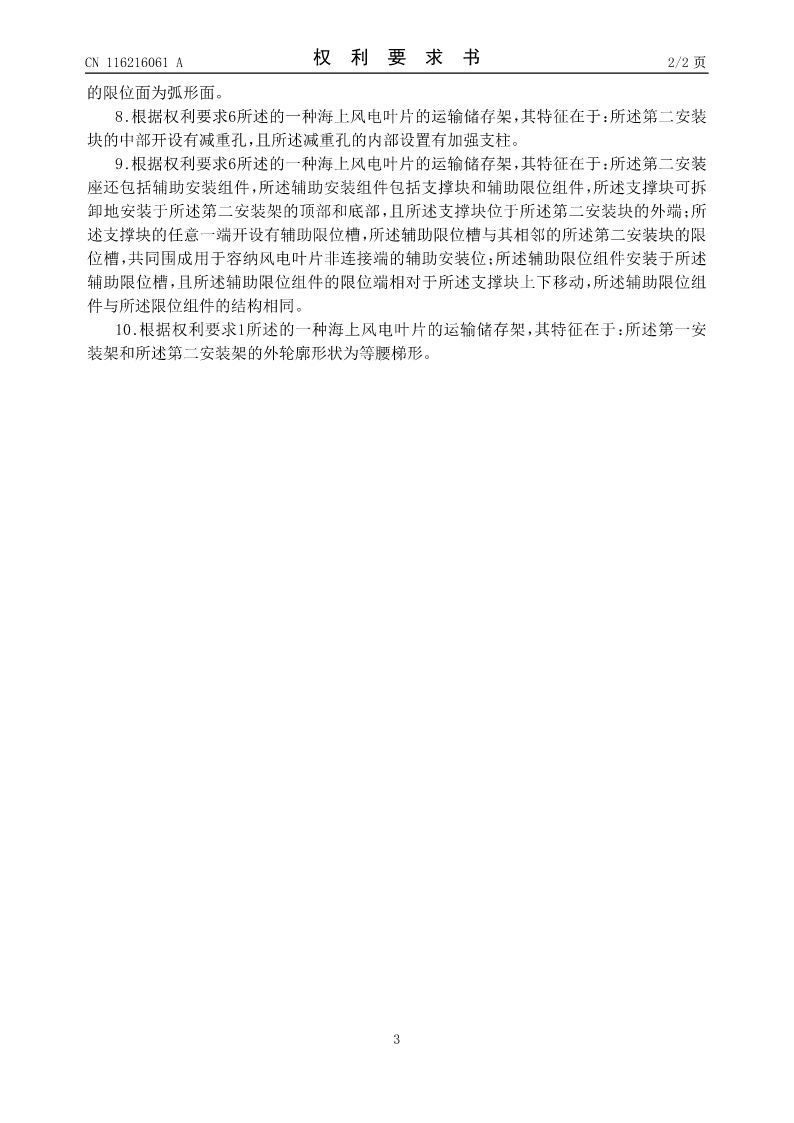

于所述第二安装块上下移动。
