CN2022234571449一种用于检测花盆内土壤含水量自动报警器.pdf

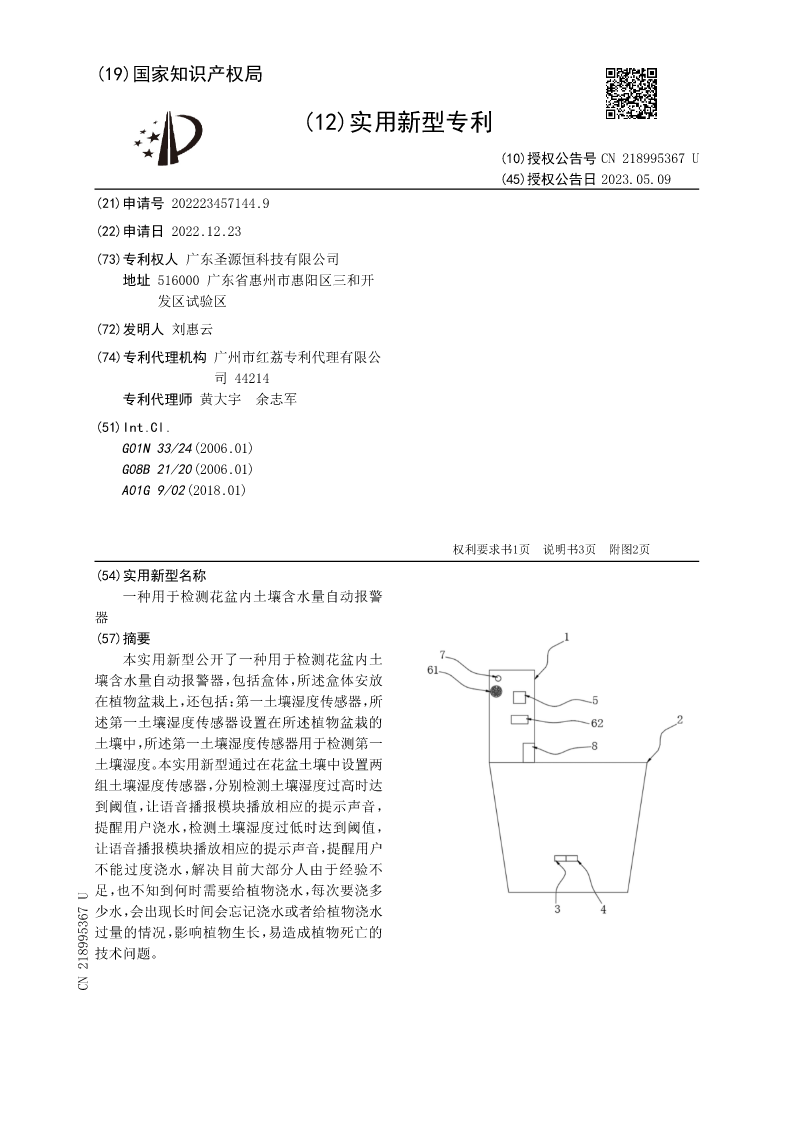

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218995367U
(45)授权公告日2023.05.09
(21)申请号202223457144.9
(22)申请日2022.12.23
(73)专利权人广东圣源恒科技有限公司
地址516000广东省惠州市惠阳区三和开
发区试验区
(72)发明人刘惠云
(74)专利代理机构广州市红荔专利代理有限公
司44214
专利代理师黄大宇余志军
(51)Int.Cl.
G01N33/24(2006.01)
G08B21/20(2006.01)
A01G9/02(2018.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
一种用于检测花盆内土壤含水量自动报警
器
(57)摘要
本实用新型公开了一种用于检测花盆内土
壤含水量自动报警器，包括盒体，所述盒体安放
在植物盆栽上，还包括：第一土壤湿度传感器，所
述第一土壤湿度传感器设置在所述植物盆栽的
土壤中，所述第一土壤湿度传感器用于检测第一
土壤湿度。本实用新型通过在花盆土壤中设置两
组土壤湿度传感器，分别检测土壤湿度过高时达
到阈值，让语音播报模块播放相应的提示声音，
提醒用户浇水，检测土壤湿度过低时达到阈值，
让语音播报模块播放相应的提示声音，提醒用户
不能过度浇水，解决目前大部分人由于经验不
足，也不知到何时需要给植物浇水，每次要浇多
少水，会出现长时间会忘记浇水或者给植物浇水
过量的情况，影响植物生长，易造成植物死亡的
技术问题。
CN218995367U

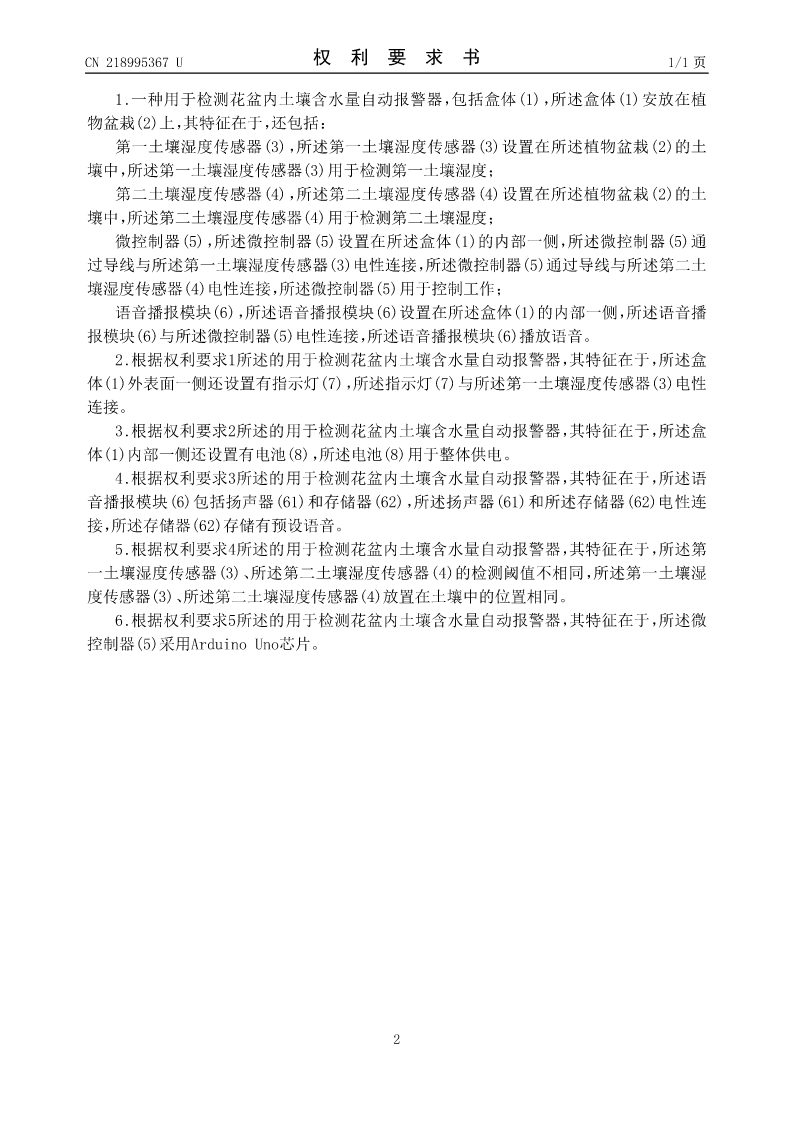

CN218995367U权利要求书1/1页

1.一种用于检测花盆内土壤含水量自动报警器，包括盒体(1)，所述盒体(1)安放在植
物盆栽(2)上，其特征在于，还包括：
第一土壤湿度传感器(3)，所述第一土壤湿度传感器(3)设置在所述植物盆栽(2)的土
壤中，所述第一土壤湿度传感器(3)用于检测第一土壤湿度；
第二土壤湿度传感器(4)，所述第二土壤湿度传感器(4)设置在所述植物盆栽(2)的土
壤中，所述第二土壤湿度传感器(4)用于检测第二土壤湿度；
微控制器(5)，所述微控制器(5)设置在所述盒体(1)的内部一侧，所述微控制器(5)通
过导线与所述第一土壤湿度传感器(3)电性连接，所述微控制器(5)通过导线与所述第二土
壤湿度传感器(4)电性连接，所述微控制器(5)用于控制工作；
语音播报模块(6)，所述语音播报模块(6)设置在所述盒体(1)的内部一侧，所述语音播
报模块(6)与所述微控制器(5)电性连接，所述语音播报模块(6)播放语音。
2.根据权利要求1所述的用于检测花盆内土壤含水量自动报警器，其特征在于，所述盒
体(1)外表面一侧还设置有指示灯(7)，所述指示灯(7)与所述第一土壤湿度传感器(3)电性
连接。
3.根据权利要求2所述的用于检测花盆内土壤含水量自动报警器，其特征在于，所述盒
体(1)内部一侧还设置有电池(8)，所述电池(8)用于整体供电。
4.根据权利要求3所述的用于检测花盆内土壤含水量自动报警器，其特征在于，所述语
音播报模块(6)包括扬声器(61)和存储器(62)，所述扬声器(61)和所述存储器(62)电性连
接，所述存储器(62)存储有预设语音。
5.根据权利要求4所述的用于检测花盆内土壤含水量自动报警器，其特征在于，所述第
一土壤湿度传感器(3)、所述第二土壤湿度传感器(4)的检测阈值不相同，所述第一土壤湿
度传感器(3)、所述第二土壤湿度传感器(4)放置在土壤中的位置相同。
6.根据权利要求5所述的用于检测花盆内土壤含水量自动报警器，其特征在于，所述微
控制器(5)采用ArduinoUno芯片。

2

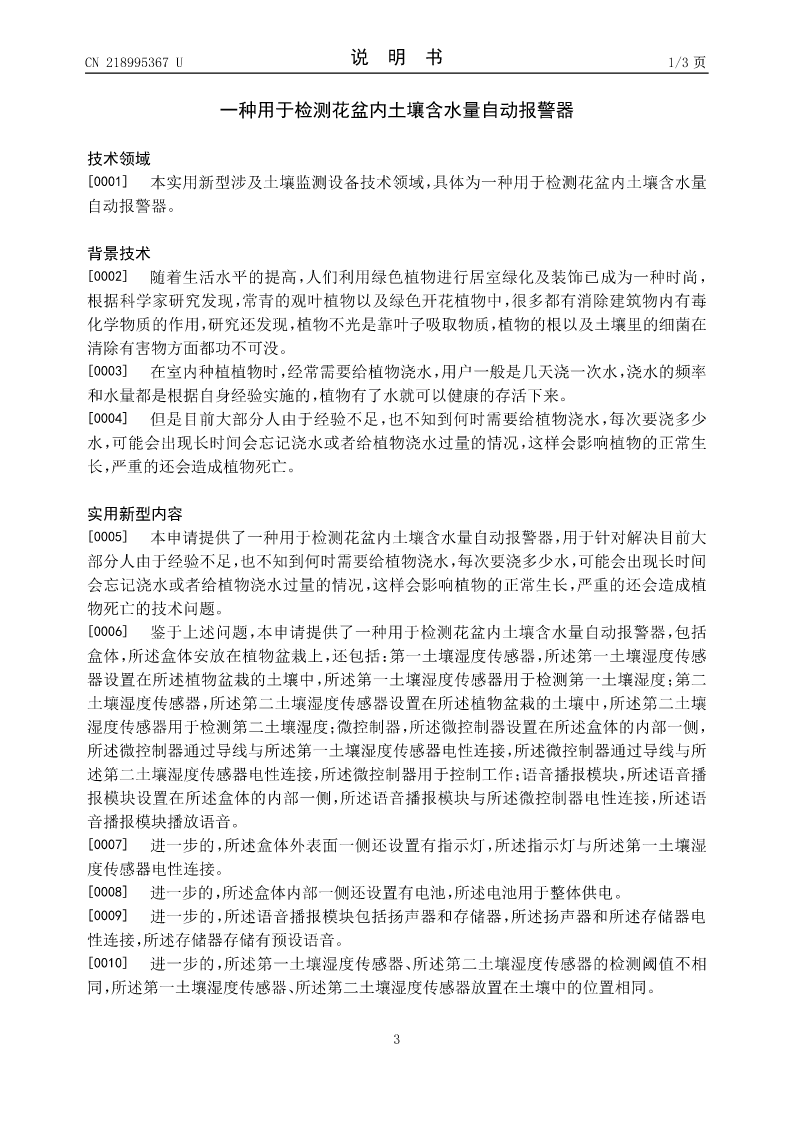

CN218995367U说明书1/3页

一种用于检测花盆内土壤含水量自动报警器

技术领域
[0001]本实用新型涉及土壤监测设备技术领域，具体为一种用于检测花盆内土壤含水量
自动报警器。

背景技术
[0002]随着生活水平的提高，人们利用绿色植物进行居室绿化及装饰已成为一种时尚，
根据科学家研究发现，常青的观叶植物以及绿色开花植物中，很多都有消除建筑物内有毒
化学物质的作用，研究还发现，植物不光是靠叶子吸取物质，植物的根以及土壤里的细菌在
清除有害物方面都功不可没。
[0003]在室内种植植物时，经常需要给植物浇水，用户一般是几天浇一次水，浇水的频率
和水量都是根据自身经验实施的，植物有了水就可以健康的存活下来。
[0004]但是目前大部分人由于经验不足，也不知到何时需要给植物浇水，每次要浇多少
水，可能会出现长时间会忘记浇水或者给植物浇水过量的情况，这样会影响植物的正常生
长，严重的还会造成植物死亡。

实用新型内容
[0005]本申请提供了一种用于检测花盆内土壤含水量自动报警器，用于针对解决目前大
