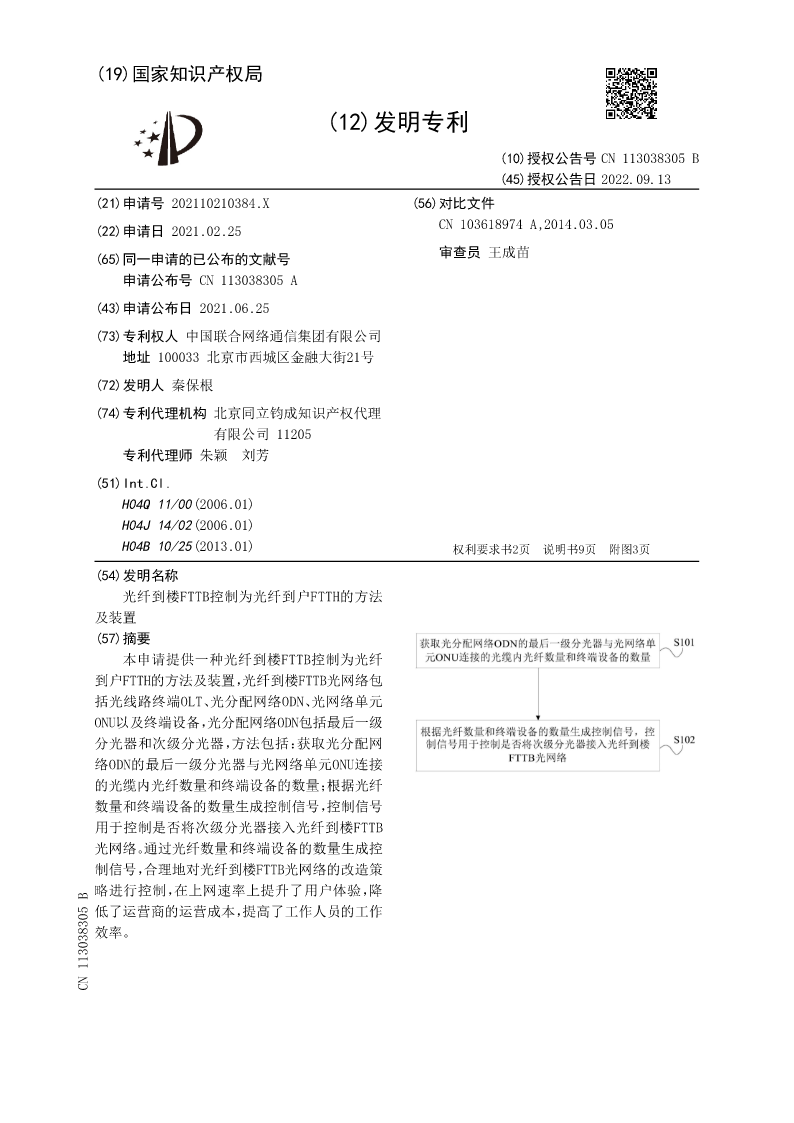

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN113038305B
(45)授权公告日2022.09.13
(21)申请号202110210384.X(56)对比文件
(22)申请日2021.02.25CN103618974A,2014.03.05
(65)同一申请的已公布的文献号审查员王成苗
申请公布号CN113038305A
(43)申请公布日2021.06.25
(73)专利权人中国联合网络通信集团有限公司
地址100033北京市西城区金融大街21号
(72)发明人秦保根
(74)专利代理机构北京同立钧成知识产权代理
有限公司11205
专利代理师朱颖刘芳
(51)Int.Cl.
H04Q11/00(2006.01)
H04J14/02(2006.01)
H04B10/25(2013.01)权利要求书2页说明书9页附图3页
(54)发明名称
光纤到楼FTTB控制为光纤到户FTTH的方法
及装置
(57)摘要
本申请提供一种光纤到楼FTTB控制为光纤
到户FTTH的方法及装置,光纤到楼FTTB光网络包
括光线路终端OLT、光分配网络ODN、光网络单元
ONU以及终端设备,光分配网络ODN包括最后一级
分光器和次级分光器,方法包括:获取光分配网
络ODN的最后一级分光器与光网络单元ONU连接
的光缆内光纤数量和终端设备的数量;根据光纤
数量和终端设备的数量生成控制信号,控制信号
用于控制是否将次级分光器接入光纤到楼FTTB
光网络。通过光纤数量和终端设备的数量生成控
制信号,合理地对光纤到楼FTTB光网络的改造策
略进行控制,在上网速率上提升了用户体验,降
低了运营商的运营成本,提高了工作人员的工作
效率。
CN113038305B

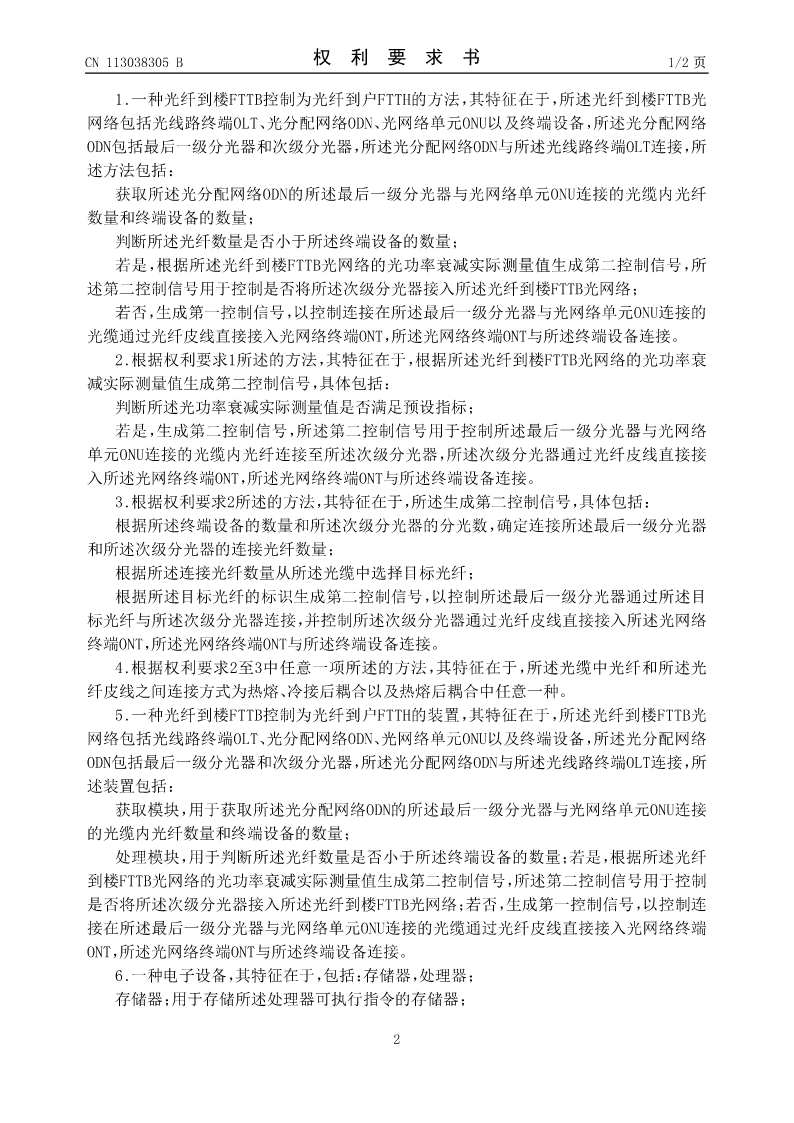

CN113038305B权利要求书1/2页

1.一种光纤到楼FTTB控制为光纤到户FTTH的方法,其特征在于,所述光纤到楼FTTB光
网络包括光线路终端OLT、光分配网络ODN、光网络单元ONU以及终端设备,所述光分配网络
ODN包括最后一级分光器和次级分光器,所述光分配网络ODN与所述光线路终端OLT连接,所
述方法包括:
获取所述光分配网络ODN的所述最后一级分光器与光网络单元ONU连接的光缆内光纤
数量和终端设备的数量;
判断所述光纤数量是否小于所述终端设备的数量;
若是,根据所述光纤到楼FTTB光网络的光功率衰减实际测量值生成第二控制信号,所
述第二控制信号用于控制是否将所述次级分光器接入所述光纤到楼FTTB光网络;
若否,生成第一控制信号,以控制连接在所述最后一级分光器与光网络单元ONU连接的
光缆通过光纤皮线直接接入光网络终端ONT,所述光网络终端ONT与所述终端设备连接。
2.根据权利要求1所述的方法,其特征在于,根据所述光纤到楼FTTB光网络的光功率衰
减实际测量值生成第二控制信号,具体包括:
判断所述光功率衰减实际测量值是否满足预设指标;
若是,生成第二控制信号,所述第二控制信号用于控制所述最后一级分光器与光网络
单元ONU连接的光缆内光纤连接至所述次级分光器,所述次级分光器通过光纤皮线直接接
入所述光网络终端ONT,所述光网络终端ONT与所述终端设备连接。
3.根据权利要求2所述的方法,其特征在于,所述生成第二控制信号,具体包括:
根据所述终端设备的数量和所述次级分光器的分光数,确定连接所述最后一级分光器
和所述次级分光器的连接光纤数量;
根据所述连接光纤数量从所述光缆中选择目标光纤;
根据所述目标光纤的标识生成第二控制信号,以控制所述最后一级分光器通过所述目
标光纤与所述次级分光器连接,并控制所述次级分光器通过光纤皮线直接接入所述光网络
终端ONT,所述光网络终端ONT与所述终端设备连接。
4.根据权利要求2至3中任意一项所述的方法,其特征在于,所述光缆中光纤和所述光
纤皮线之间连接方式为热熔、冷接后耦合以及热熔后耦合中任意一种。
5.一种光纤到楼FTTB控制为光纤到户FTTH的装置,其特征在于,所述光纤到楼FTTB光
网络包括光线路终端OLT、光分配网络ODN、光网络单元ONU以及终端设备,所述光分配网络
ODN包括最后一级分光器和次级分光器,所述光分配网络ODN与所述光线路终端OLT连接,所
述装置包括:
获取模块,用于获取所述光分配网络ODN的所述最后一级分光器与光网络单元ONU连接
的光缆内光纤数量和终端设备的数量;
处理模块,用于判断所述光纤数量是否小于所述终端设备的数量;若是,根据所述光纤
到楼FTTB光网络的光功率衰减实际测量值生成第二控制信号,所述第二控制信号用于控制
是否将所述次级分光器接入所述光纤到楼FTTB光网络;若否,生成第一控制信号,以控制连
接在所述最后一级分光器与光网络单元ONU连接的光缆通过光纤皮线直接接入光网络终端
查看更多
