202310839882X一种铁闪锌矿新型活化剂.pdf

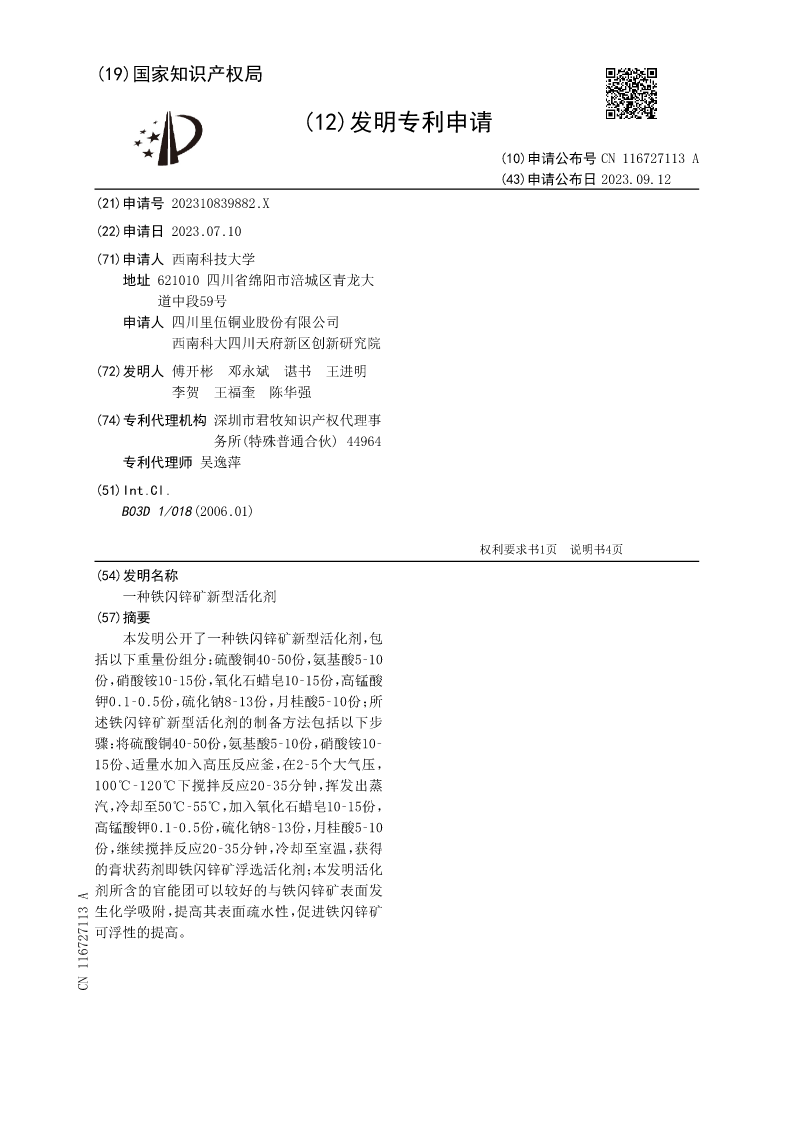

(19)国家知识产权局

(12)发明专利申请

(10)申请公布号CN116727113A
(43)申请公布日2023.09.12
(21)申请号202310839882.X
(22)申请日2023.07.10
(71)申请人西南科技大学
地址621010四川省绵阳市涪城区青龙大
道中段59号
申请人四川里伍铜业股份有限公司
西南科大四川天府新区创新研究院
(72)发明人傅开彬邓永斌谌书王进明
李贺王福奎陈华强
(74)专利代理机构深圳市君牧知识产权代理事
务所(特殊普通合伙)44964
专利代理师吴逸萍
(51)Int.Cl.
B03D1/018(2006.01)

权利要求书1页说明书4页
(54)发明名称
一种铁闪锌矿新型活化剂
(57)摘要
本发明公开了一种铁闪锌矿新型活化剂，包
括以下重量份组分：硫酸铜40‑50份，氨基酸5‑10
份，硝酸铵10‑15份，氧化石蜡皂10‑15份，高锰酸
钾0.1‑0.5份，硫化钠8‑13份，月桂酸5‑10份；所
述铁闪锌矿新型活化剂的制备方法包括以下步
骤：将硫酸铜40‑50份，氨基酸5‑10份，硝酸铵10‑
15份、适量水加入高压反应釜，在2‑5个大气压，
100℃‑120℃下搅拌反应20‑35分钟，挥发出蒸
汽，冷却至50℃‑55℃，加入氧化石蜡皂10‑15份，
高锰酸钾0.1‑0.5份，硫化钠8‑13份，月桂酸5‑10
份，继续搅拌反应20‑35分钟，冷却至室温，获得
的膏状药剂即铁闪锌矿浮选活化剂；本发明活化
剂所含的官能团可以较好的与铁闪锌矿表面发
生化学吸附，提高其表面疏水性，促进铁闪锌矿
可浮性的提高。
CN116727113A

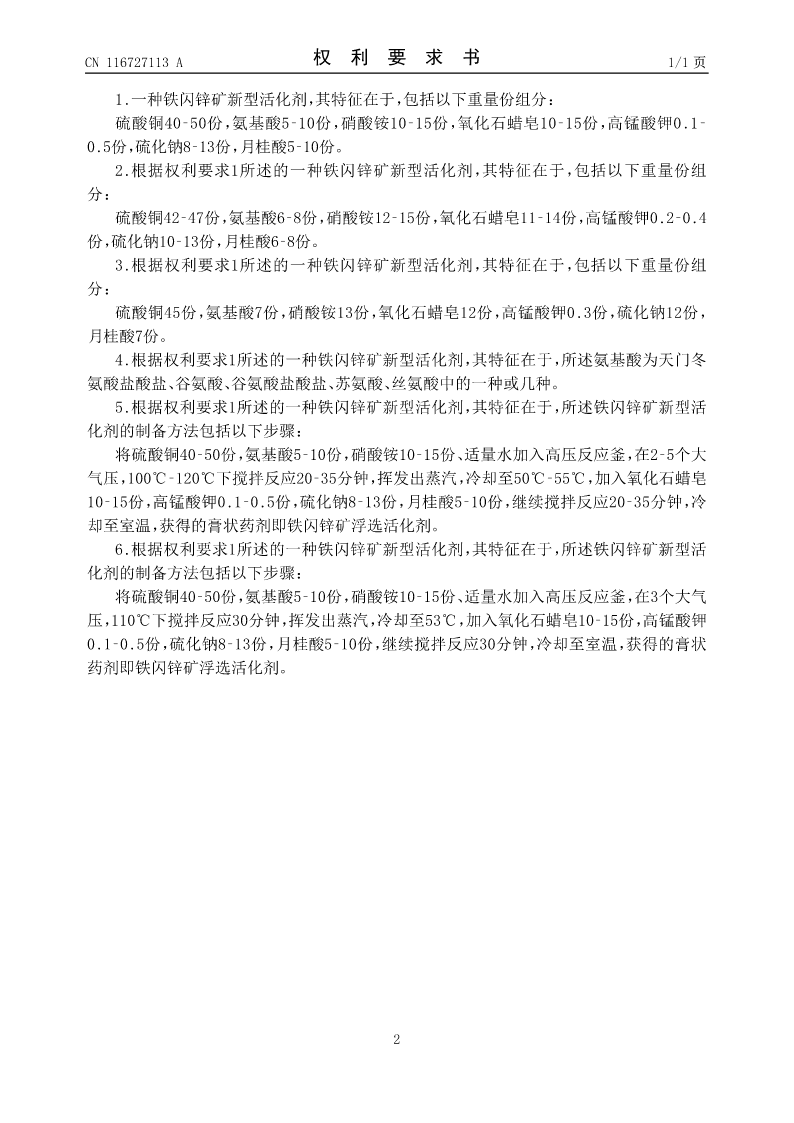

CN116727113A权利要求书1/1页

1.一种铁闪锌矿新型活化剂，其特征在于，包括以下重量份组分：
硫酸铜40‑50份，氨基酸5‑10份，硝酸铵10‑15份，氧化石蜡皂10‑15份，高锰酸钾0.1‑
0.5份，硫化钠8‑13份，月桂酸5‑10份。
2.根据权利要求1所述的一种铁闪锌矿新型活化剂，其特征在于，包括以下重量份组
分：
硫酸铜42‑47份，氨基酸6‑8份，硝酸铵12‑15份，氧化石蜡皂11‑14份，高锰酸钾0.2‑0.4
份，硫化钠10‑13份，月桂酸6‑8份。
3.根据权利要求1所述的一种铁闪锌矿新型活化剂，其特征在于，包括以下重量份组
分：
硫酸铜45份，氨基酸7份，硝酸铵13份，氧化石蜡皂12份，高锰酸钾0.3份，硫化钠12份，
月桂酸7份。
4.根据权利要求1所述的一种铁闪锌矿新型活化剂，其特征在于，所述氨基酸为天门冬
氨酸盐酸盐、谷氨酸、谷氨酸盐酸盐、苏氨酸、丝氨酸中的一种或几种。
5.根据权利要求1所述的一种铁闪锌矿新型活化剂，其特征在于，所述铁闪锌矿新型活
化剂的制备方法包括以下步骤：
将硫酸铜40‑50份，氨基酸5‑10份，硝酸铵10‑15份、适量水加入高压反应釜，在2‑5个大
气压，100℃‑120℃下搅拌反应20‑35分钟，挥发出蒸汽，冷却至50℃‑55℃，加入氧化石蜡皂
10‑15份，高锰酸钾0.1‑0.5份，硫化钠8‑13份，月桂酸5‑10份，继续搅拌反应20‑35分钟，冷
却至室温，获得的膏状药剂即铁闪锌矿浮选活化剂。
6.根据权利要求1所述的一种铁闪锌矿新型活化剂，其特征在于，所述铁闪锌矿新型活
化剂的制备方法包括以下步骤：
将硫酸铜40‑50份，氨基酸5‑10份，硝酸铵10‑15份、适量水加入高压反应釜，在3个大气
压，110℃下搅拌反应30分钟，挥发出蒸汽，冷却至53℃，加入氧化石蜡皂10‑15份，高锰酸钾
0.1‑0.5份，硫化钠8‑13份，月桂酸5‑10份，继续搅拌反应30分钟，冷却至室温，获得的膏状
药剂即铁闪锌矿浮选活化剂。

2

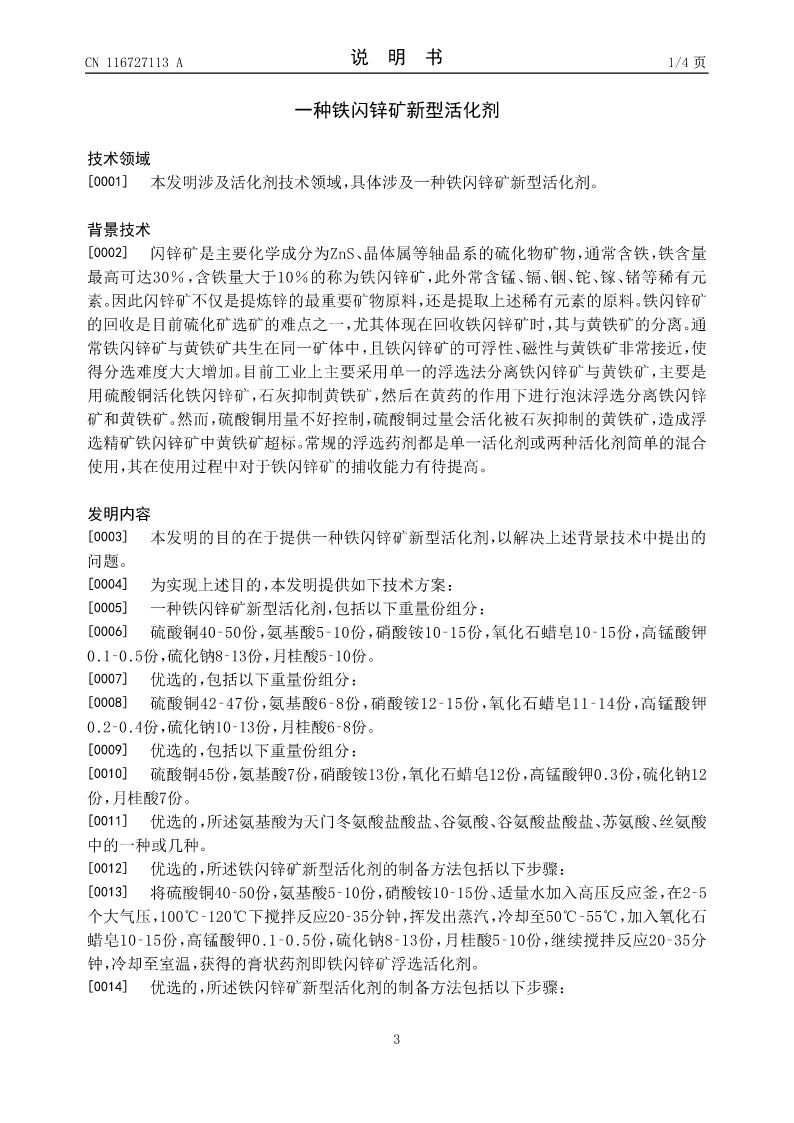

CN116727113A说明书1/4页

一种铁闪锌矿新型活化剂

技术领域
[0001]本发明涉及活化剂技术领域，具体涉及一种铁闪锌矿新型活化剂。

背景技术
[0002]闪锌矿是主要化学成分为ZnS、晶体属等轴晶系的硫化物矿物，通常含铁，铁含量
最高可达30％，含铁量大于10％的称为铁闪锌矿，此外常含锰、镉、铟、铊、镓、锗等稀有元
素。因此闪锌矿不仅是提炼锌的最重要矿物原料，还是提取上述稀有元素的原料。铁闪锌矿
的回收是目前硫化矿选矿的难点之一，尤其体现在回收铁闪锌矿时，其与黄铁矿的分离。通
常铁闪锌矿与黄铁矿共生在同一矿体中，且铁闪锌矿的可浮性、磁性与黄铁矿非常接近，使
得分选难度大大增加。目前工业上主要采用单一的浮选法分离铁闪锌矿与黄铁矿，主要是
用硫酸铜活化铁闪锌矿，石灰抑制黄铁矿，然后在黄药的作用下进行泡沫浮选分离铁闪锌
矿和黄铁矿。然而，硫酸铜用量不好控制，硫酸铜过量会活化被石灰抑制的黄铁矿，造成浮
选精矿铁闪锌矿中黄铁矿超标。常规的浮
